1.基于page的heap file

Heap file是保存page数据的一种数据结构。从功能上来说，Heap file类似于内存数据结构中的链表。它可以作为通用数据项的一种无序容器。

Heap file和链表结构类似的地方：

--高效的增加（append）功能

--支持大规模顺序扫描

--不支持随机访问

下面是Heap file自有的一些特性：

--数据保存在二级存储体（disk）中：Heapfile主要被设计用来高效存储大数据量，数据量的大小只受存储体容量限制；

--Heapfile可以跨越多个磁盘空间或机器：heapfile可以用大地址结构去标识多个磁盘，甚至于多个网络；

--数据被组织成页；

--页可以部分为空（并不要求每个page必须装满）；

页面可以被分割在某个存储体的不同的物理区域，也可以分布在不同的存储体上，甚至是不同的网络节点中。我们可以简单假设每一个page都有一个唯一的地址标识符PageAddress，并且操作系统可以根据PageAddress为我们定位该Page。

下面是heap file的一些主要的接口：

class HeapFile

{

PageIterator scan();

PageAddress allocate();

void deallocate(PageAddress);

Page read(PageAddress);

void write(PageAddress, Page);

PageAddress find_free(int minsize);

};

class PageIterator

{

Page first();

boolean hasNext();

Page next();

};

1.1 基于链表的heap file实现

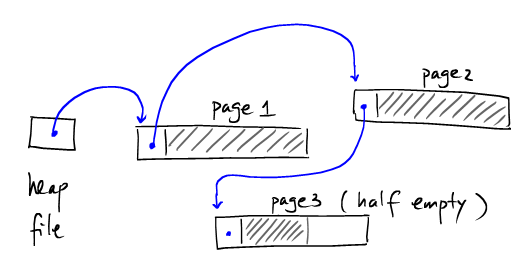

一种简单的基于链表的heap file实现方案的磁盘结构布局：

但是这种方案存在这样的问题：HeapFile::find_free(int minsize)的开销比较大。如上图，我们要定位存在剩余空间的page（page3），那么我们必须从开始遍历很多page（page1和page2）。我们发现，这时的遍历I/O开销是这个数据存储区，显然这样I/O开销就太高。

1.2 基于索引的heap file实现

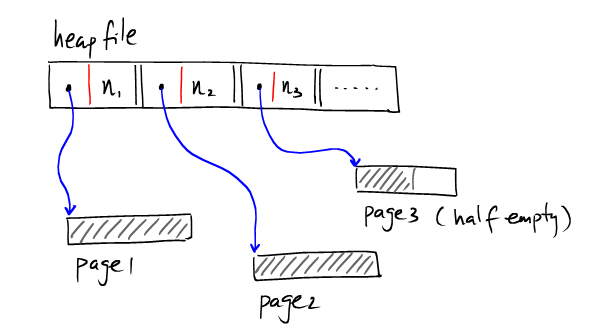

一个简单的，但是比较高效的heap file的实现是：用少量的block去存放所有page的地址索引和它们剩余的空间大小。

从page1到page2都是满的，它们的剩余空间大小n1和n2都为零。我们寻找一个存在剩余空间的page仍然需要遍历索引，但是这时我们的开销仅仅是一个磁盘的I/O。

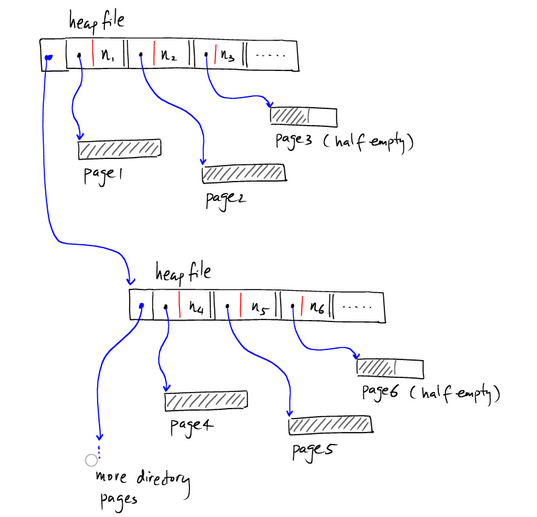

如果索引page是多个的话，那么我们可以采用链表的形式存储page索引，如下图所示

我们假设有如下参数：

Page size：16K

Page address size：32bits

那么，每个索引项（即是索引Page的记录项）的大小：

Bits for free space+Bits for page addresslog2(16 KB)+32=17+32 bits=49 bits

则，每个索引page能索引的数据大小为：

16 KB/49 bits=2674 pages=42 MB

2.数据的序列化

我们稍稍从磁盘整体布局离题讨论一下如何从tuple record转化成字节数组。

2.1定长record的序列化

对于一些关系型数据，所有的record必须具有相同的长度。例如，思考一下用下面的SQL定义的关系型schema：

CREATE TABLE Person1 (

    name      CHAR(100) NOT NULL,

    age       INTEGER NOT NULL,

    birthdate DATETIME NOT NULL

)

所有的记录都具有一样的字节数：

100 * sizeof(CHAR) + sizeof(INTEGER) + sizeof(DATETIME)

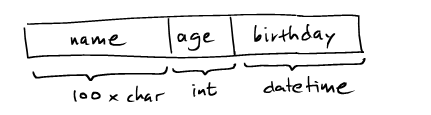

那么定长record可以采用如下的序列化方式：

从schema上来说，我们可以检查每个字段的大小，从而将字节数组解码成不同的字段。

2.2变长record的序列化

假设我们改变上面Person1表的schema定义，使name可以是不超过1024个字符。Schema如下：

CREATE TABLE Person2 (

    name      VARCHAR(1024) NOT NULL,

    age       INTEGER NOT NULL,

    birthdate DATETIME

)

上面table的record是边长的是由于：

--name字段是一个变长的字符串；

--birthdate可以为NULL；

变长record的序列化的关键是字段边界的界定。一种比较流行的方法是在record的首部保存字段边界的offset。

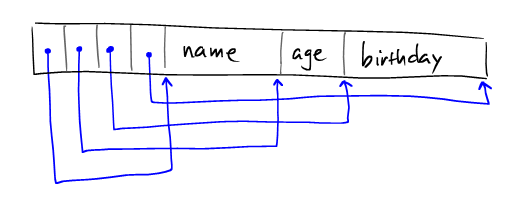

Person2的record的编排方式如下：

Note：我们在首部设置4个整型去存储三个字段的四个边界offset。

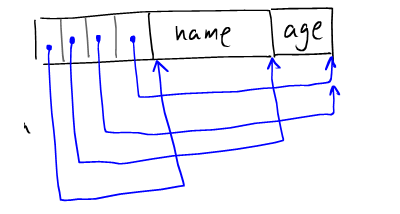

上面的编排方式很自然的提供一种NULL字段的编排方式--可以标识该字段的值为NULL，如下图：

第三个offset和第四个offset指向同一个位置，那么就表明第三个字段的大小是零，即是一个NULL值。

3 Page Format

现在我们要具体的描述一下数据在page中是如何编排的。

我们做一个简单化的设想：每个page中的tuple record具有相同的schema。

这种简单化的设想有两个重要的结果：

1. 每个关系表至少占用一个page；

2. 每个page中保存的要么是定长的数据，要么是变长数据；

在Page编排格式中有两个变量：一个是为了定长数据，一个是为了变长数据。对于DMS（Database Management System）来说，Page Format必须具有如下的特性：

1.高效利用磁盘空间；

2.支持scan、insert、delete和modify record的功能，并且要求高效和尽量少的I/O；

3.有一个高效的为每一个record分配唯一ID的方式。并且某个record的ID不会由于数据库的modify、insert、delete而改变；

4.每个record的大小不能超过一个Page的有效存储大小，这个特性在以后的章节将会被放宽。

3.1基于定长record的page format

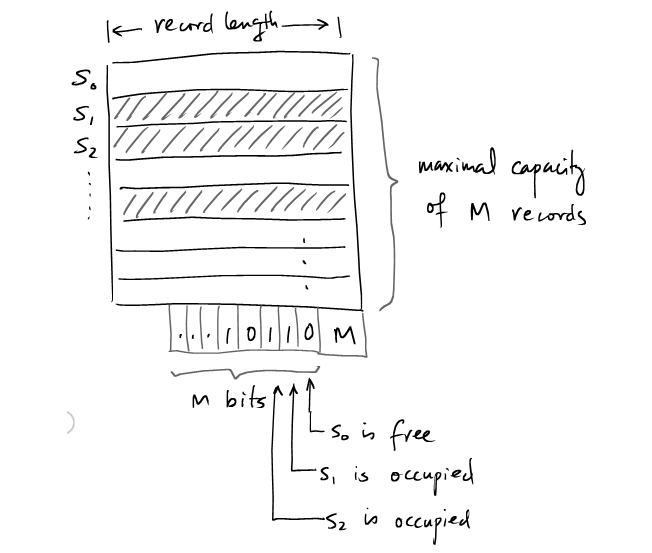

在Page中组织编排定长record相对来说是比较容易的。常用的方法是将一个Page的初始数据段分割成大小相等的M个slot，每个slot装载一个record。Page的最后一段存储着一个整数M和标识对应的slot是否为空的M bit。

定长record的Page的维护也非常简单。

Record ID

record r的Record ID可以是这种结构<pid(P), offset(r)>。

Record ID的一个重要的特性是它的分配是持久的——它不因数据库的改变而受到影响。甚至，Record ID作为数据库定位该record在物理磁盘上位置的依据，是完全能胜任的。

创建一个新的Record

将record r插入到page P中，

1.将page P中的最后sizeof（int）个字节读出来作为M，

2.然后在倒着遍历M bits，

3.如果所有M bit都是1，那就表明page P没有多余的空间存储record r，

4.如果K-th bit是0（当然这个K是离结尾最近的那个为0的），那么，record r可以存储在P[nk:n(k+1)]的位置，其中n=sizeof(r)，最后将K-th bit置为1.

修改record

修改一个record，我们可以很简单的用该record的新值去覆盖旧的值。这是由于都是定长数据，它的边界不会因为record的值而受到影响。

删除record

删除一个record，就将对应的那个bit从1改变成0即可。

3.2.变长record的Page Format

在一个Page中保存变长数据以及对该数据的维护相对来说都是比较困难的，因为：

1.record的边界以及字段的边界都依赖于数据内容（即是record的值）；

2.Record被修改时，record的大小可能会改变，这就造成物理上对该record的重新定位。这就需要一个非常高效的在一个Page内的或是多个Page的record迁移方法；

3.如果Record ID需要持久，那么尽管该record已经被迁移，那么该record被分配到的Record ID也不能改变。

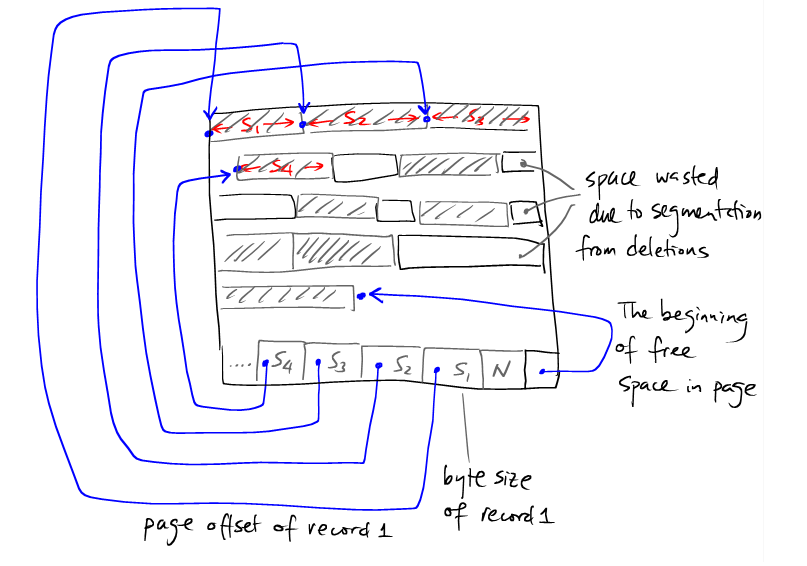

一个有效的设计方法是维护一个Page首部去跟踪free空间和record的索引。

Record ID的分配

Record ID是由page ID和目录索引组成的。

创建一个新的record

将record r插入到page P中，

1.确保page P中的剩余空间能存放sizeof(r)的数据和（sizeof(offset)+sizeof(int)）的目录索引；

2.将r从剩余空间的开始写入；

3.修改目录索引信息：offset和record size；

4.修改空余空间指针的指向。

删除record

将record i从page P中删除：

1.如果i是最后一个record，我们只需将最后一个目录索引删除，在修改空余空间的指向即可；

2.如果i不是最后一个，我们只需将该record对应的目录索引的offset设置为-1即可。

修改record

假设r是一个旧的值，r’是一个新的值。i是r的索引。

如果|r’|<=|r|，那么就将新的值写的offset(i)，修改对应的目录索引的size：sizeof(r’)。

如果|r|<=|r’|：

--如果该record所在的page P还有空余的空间能够存放r’，那么

1.将r’写入page P；

2.修改offset(i)，更新到r’存储的位置；

3.更新空余空间的指针。

--如果剩余空间不足以存放r’，那么我们就尝试压缩page P（由于删除操作使得page中有很多空洞，所以可以压缩）。压缩后，如果存在足够的空间存放r’，那么就按上面的顺序增加r’；如果还是没有足够的空间存放r’，那么：

1.申请一个新page，将r’写入到新page中。由于r’在不同的page中，所以它有一个不同的Record ID；

2.将r’的Record ID写入到r中去。

4.处理比较大的record

在这个部分，我们专注讨论一下一个record保存在多个page中的方法。

4.1.record跨page保存的动因

一个明显的动因是当一个record的大小超出了page size。record域被设计用来承载一个大的对象，比如：文件，多媒体数据等等。几乎可以肯定的是，BLOB记录必须跨越多个page。

另一个动因是避免空间的浪费。思考一下，在上面介绍的定长record的存储中，如果record的大小略大于1/2page size，那么我们的一个page只能存放一个record，我们浪费几乎浪费了一半的存储空间。在这种情况下，我们采用record跨page存储将获益匪浅。

4.2.Spanned records（跨page的record）

--如果一个record存储在多个page中，那么我们就说它spanned。否则，unspanned。

--Spanned record分别保存在不同的record fragment中。每个片段在一个page中。

--每个record必须用1 bit去标识该record是否spanned。

--每一个record fragment都需要保存下一个record fragment的地址，使得众多的record fragment能够串联起来。
