UML—类图



       在UML的静态机制中类图是一个重点，它不但是设计人员关心的核心，更是实现人员关注的核心。建模工具也主要根据类图来产生代码。类图在UML的9个图中占据了一个相当重要的地位。类图显示了一组类、接口、协作以及他们之间的关系。

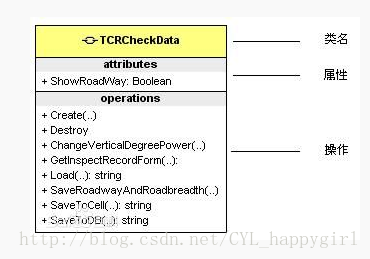

1.类的表示：

     类的五种表示方法：



（注：类的属性、操作中的可见性使用+、#、－分别表示public、protected、private）

2.类的关系：

关系名称	说明			表示
关联 Association	单向关联		唐僧与徒弟是单向关联。	带箭头的直线
	双向关联		徒弟与悟空、悟能、悟净是双向关联。	无箭头的直线
	自身关联		一些类的属性对象类型为该类本身	回折的带箭头直线
	多重性关联		表示一个类的对象与另一个类的对象连接的个数。	在关联直线上标明：1..1/0..*/1..*/0..1/m..n
	整体/部分关系	聚合	成员类是整体类的一部分，但成员类可以脱离整体类独立存在，如书和书架的关系。	带空心菱形（指向整体类）的直线
		组合	成员类是整体类的一部分，且整体类控制成员类的生命周期，如书和页的关系。	带实心菱形（指向整体类）的直线
泛化 Generalization	定义了一般元素和特殊元素之间的分类关系，类之间的这种泛化关系也就是继承关系，也称为“is-a-kind-of”关系。有单重继承和多重继承之分。			带空心三角的直线，空心三角指向父类。
依赖 Dependence	是一种使用关系，有以下情况： 1. A类是B类方法当中的一个参数。 2. A类是B类方法中的局部变量。 3. A类向B类发送消息，影响B类发生变化。			带箭头的虚线，由依赖方指向被依赖方。
实现 Realization	用来规定接口和实现接口的类或者构建结构的关系。			带空心三角形的虚线
总结	组合、聚合、关联和依赖表示类与类、类与接口间的引用，是横向关系。其强弱关系为：组合>聚合>关联>依赖。实现（和接触）表示类与类、或者类与接口之间的纵向关系。

3.类图的构成：

类——class：一组具有相同属性、方法、关系和语义的对象的描述，一个类实现一个或多个接口。

接口——interface：描述了一个类或构件的一个服务的操作集，接口仅仅是定义一组操作的规范，并没有给出这组操作的具体实现。

协作——collaboration：一个结构事物用于表达静态结构和动态行为的概念组合，表达不同事物相互协作完成一个复杂功能。

关系——dependency、generalization、association、realization

包——package：由类、接口、构件、用例、其他包等元素组成，形成的命名空间。

子系统——subsystem：子系统是一种模型元素，它具有包和类的语义。子系统的行为由它所包含的类或其他子系统提供。子系统实现一个或多个接口，这些接口定义子系统可以执行的行为。

4.如何画类图：

1.给定软件系统，根据其功能，能够抽象出类。

2.抽象得到每个类的属性，方法。

3.准确表达类与类之间的关系，用好四种关系，不能只限于用依赖

4.对关系进行修饰。
