为什么在VMWare的NAT模式下无法使用traceroute

traceroute是一个神奇，其历史悠久到足以跟UNIX相比肩，它工作在IP层，由于IP是一个无状态的协议，因此traceroute对其返回的结果的正确性甚至能否返回结果不予保证，这在某些场景下会造成困扰。
        最大的困扰是，它在某种场景下根本不可用，而你却无法区分这是真的不可用还是正如文档中所说，某些设备会禁止ICMP所以不会返回结果。
        我来直接切入正题，traceroute在VMWare的NAT模式下不可用。但是这是为什么？本文来解释。

1.VMWare的NAT是一个七层的NAT

我们先来做一个实验。在VMWare中telnet一个地址，我们仍以网络测试三大神器(ping，traceroute，baidu)之一的baidu为目标，在VMWare里面以及其宿主机同时抓包：

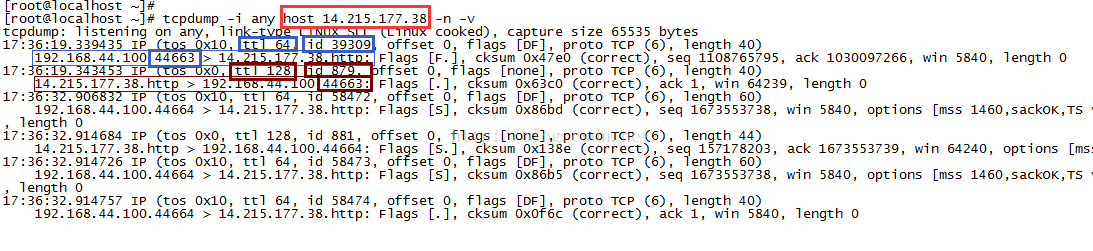

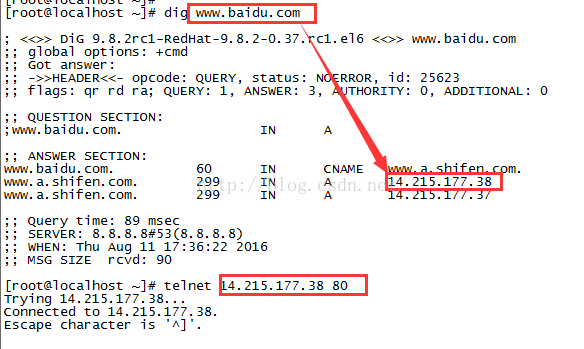

首先展示一下GuestOS Linux上的命令和抓包结果：

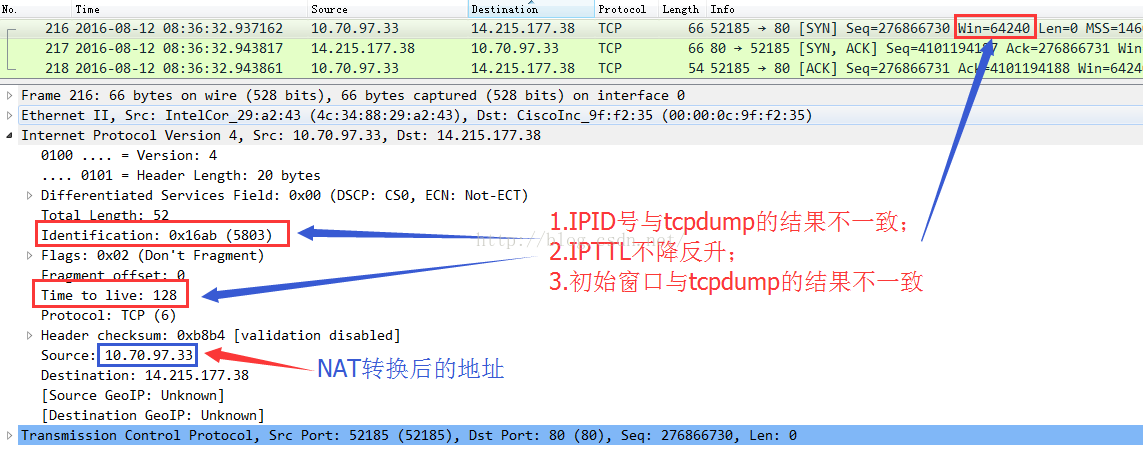

然后我们看一下Windows宿主机上的抓包结果：

很显然NAT转换了数据流的源地址，转成了宿主机的无线网卡的地址，然而我们注意后面这幅图上的注释，存在三处不一致，这就表明这个NAT是一个七层NAT。如果不理解这个，我就简要说明一下：
1).协议栈的IP层在每发出一个数据包时，其IPID字段在Linux实现中是针对每四层协议递增的
TCP，UDP等均会维护自身的IPID字段的空间，只要有一个TCP段发出，不管是哪个连接的，不管是不是重传的，其IPID字段均会递增地取TCP协议的ID字段空间的值。该字段是针对主机的，即IP报文被封装的那台设备。中间二层，三层路由器/交换机等均不会修改该字段，如果发现该字段在发送端和接收端对于同一个包不一致，那就有相当巨大的概率表明数据包在中间遇到了高层设备的”整改“。
2).IPTTL字段就不解释了，它只会沿途每经过IP层设备时均会递减
即便不经过IP层设备，它也不会递增。因此可以断定，宿主机肯定是对Linux发出的数据包进行了大大的整改。
3).端口号改变了
这个很正常，在经过NAT设备的时候，为了保证五元组的唯一性，源端口号是可以被修改的。

以上就可以表明VMWare的NAT确实不是一个IP层的NAT，而是一个更高层的NAT。

        但是这不足以打消质疑者们的怀疑...
        其实，通过在Windows宿主机上执行netstat，可以很清楚地看到，是Windows宿主机自己与远端的baidu地址建立了TCP连接，而不仅仅是转换一个地址：

大家都能很清楚的看到，TCP连接的端到端是维持在baidu和Windows宿主机之间的，有了这个无需洪荒之力便可下结论：VMWare的NAT是一个七层的NAT！
        然而，除了TCP之外的其它协议怎样呢？

2.VMWare的NAT只支持比较常见的协议

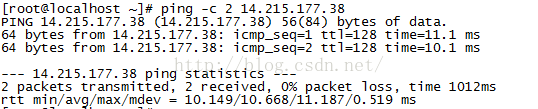

我们试一下ICMP，还是用baidu，这次用ping。

具体的实验自己做一下就知道。如果你分析ICMP Reply的话，就会发现，这个Reply事实上是Windows宿主发出的。

        证明工作到此为止，下面开始阐释原理。
        细心深挖一下，我们会发现任务管理器中有一个叫做VMware_NAT_Service的服务，其实背后就是一个进程，进程的名字是vmnat，都是一回事。这个进程是干什么的呢？这就是实现NAT的所谓”代理“！
关于具体的原理，我还是希望能从我在2012年的时候几篇文章中得到启发：
《 深入浅出VMware的组网模式》
《 vmware的vmnet-感官和视觉上的效果》
《 VMware Fusion中使用迅雷的问题》
然而，你能指望vmnat这个进程实现所有的TCP/IP协议族的地址转换吗？事实上这是不可能的！即便是操作系统的协议栈，在NAT这个话题上也会面临不少问题，以Linux为例，其NAT依赖nf_conntrack这个Netfilter HOOK，它对大部分协议支持的很好，但是你要知道的是，之所以可以支持大部分协议是因为nf_conntrack维护的五元组信息可以映射大部分的双向流量，然而总有例外，我们来考虑一些带外流量，即中间设备或者目的地发出的那种”并非请求协议本身的但是与其相关的控制报文“，典型的如ICMP数据。比如如果一个telnet 1.1.1.1 80的SYN经过这么一个设备，如果返回了1.1.1.1 80的SYN-ACK，那么根据conntrack表项信息可以将地址很完美的映射回去，然而如果返回的不是SYN-ACK，而是ICMP Port unreachable信息的话，怎么确保这个ICMP可以跟之前保存的那个telnet 1.1.1.1 80的SYN创建的conntrack表项对应从而将其路由给正确的源，这就是问题。
        Linux是怎么解决这个问题的呢？请思考！
        ...(此处我也不知道该略去多少字...虽然我可以自称Netfilter以及nf_conntrack专家，但是我却从来没有写过关于带外的ICMP数据包反向NAT的文章)
        Linux完美解决了这个问题，总结一句话就是：基于状态的NAT要记录发起者的五元组信息，因此对于带外流量，困境就是“正向方向转换源地址容易，反向的带外流量转换目标地址难”，Linux的解决方案是，使用related表！
        vmnat必须也面临这个问题！遗憾的是，vmnat并没有解决它。
        我准备在另外的文章中详细阐述Linux nf_conntrack对带外ICMP信息的处理，因此本文就此打住！(对于好酒之徒，且距离相近，当面聊这些要比写文章轻松得多！)

3.VMWare在NAT模式下的traceroute

现在我们来解开谜底。
        首先，我来纠正几个错误。
        很多人都发现了这个问题，但是解决的人并不多，也有人提出了自己的猜想，但是这种猜想是错误的。很多人发现了VMWare的NAT会整个的替换IP协议头，但是却不曾想过它替换头的操作实际上是通过socket完成的。正常的NAT是不会触动除了IP地址和端口之外的其它字段的！即便是在国外的论坛上，当有人提到VMWare下无法使用traceroute的时候，也没有人能点到痛处。
        很多人的回答是“Windows使用ICMP作为探测，而Linux使用UDP，只要使用-I参数就好了...”但是这解决不了问题，不信你自己在VMWare的NAT模式下试试...

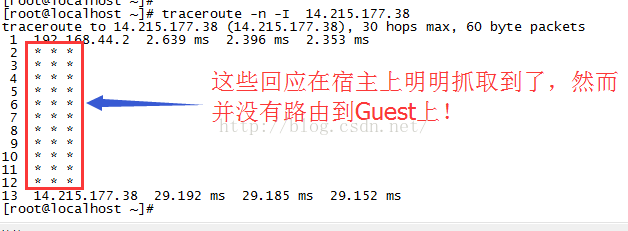

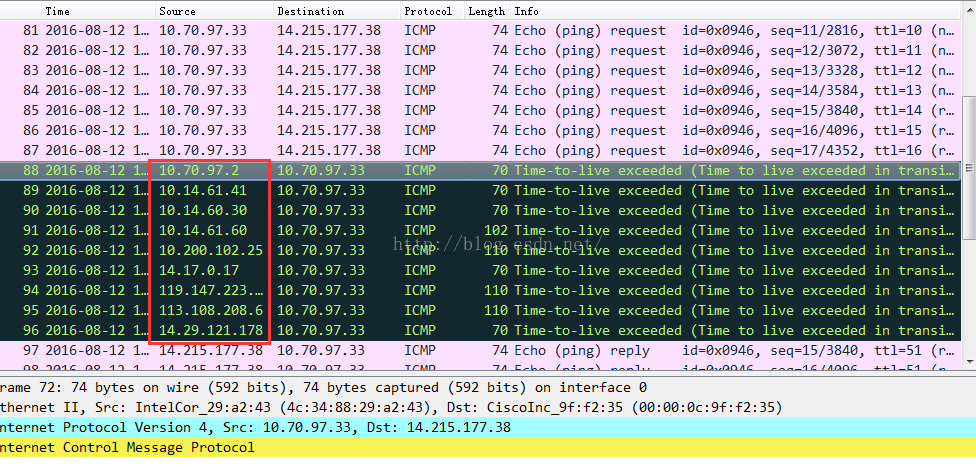

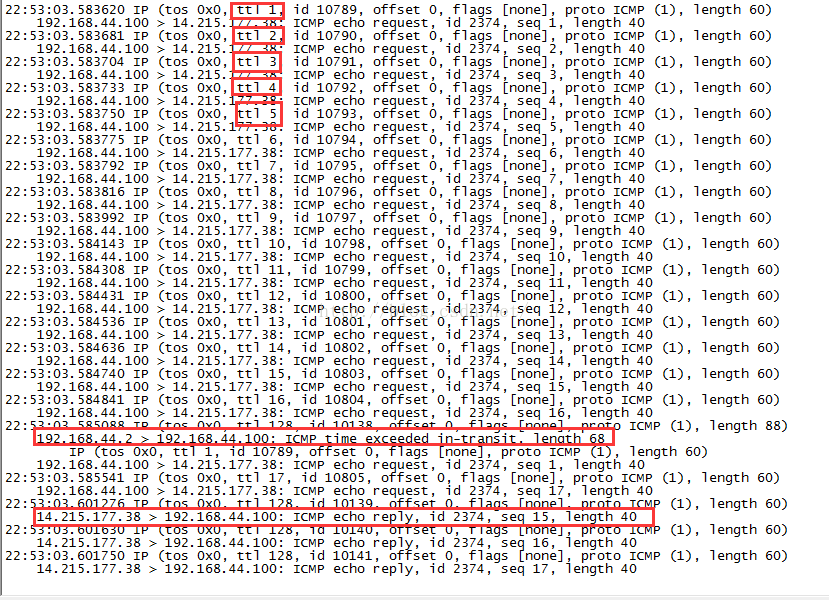

        大部分人认为，作为宿主机的Windows(其实MacOS或者Linux也一样)，其vmnat进程会替换掉整个IP头，忽略了这是一个traceroute探测这么“应用层”的语义，然后就把TTL换成自己的默认值了，比如这个在Windows上是128，因此你会发现，不管在Guest上traceroute谁，都是两跳直达！这个解释很合理，然而本着工匠精神，我们最有力的证据就是数据包，通过数据包，我们可以发现，vmnat并没有修改TTL，TTL exceeded这个ICMP error确实也回到了宿主机，之所以NAT后面的Guest无法正确显示，是因为：vmnat没有将这个信息转发给Guest！在VMWare的Guest主机内来执行traceroute，很自然，我们依然用baidu：

很多细节我并没有用带有颜色框框把它框住，看到此处的人一定知道自己该注意什么。只是看我的分析没有用，自己动手做一下就什么都明白了。

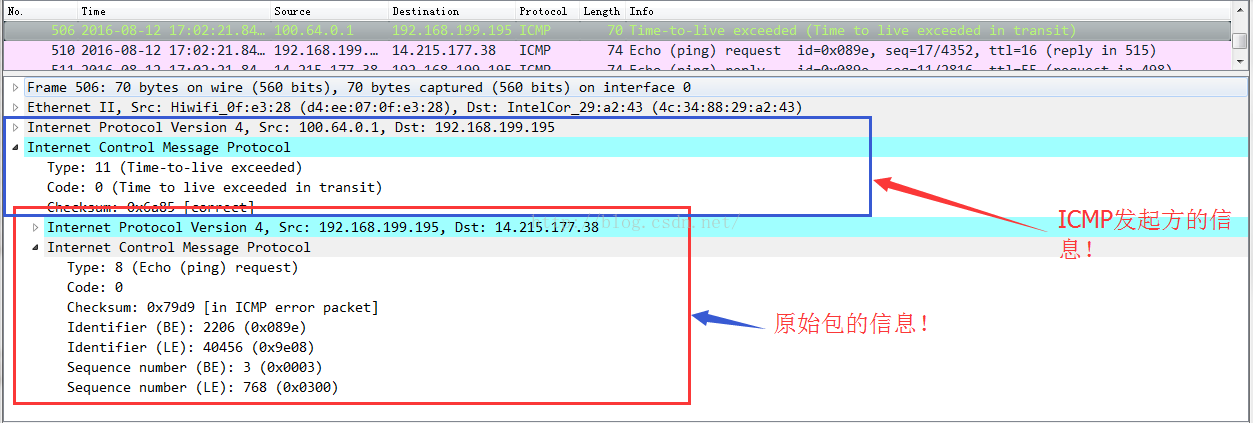

        我们猜想一下，为什么vmnat没有将这个ICMP time exceeded信息路由给GuestOS。原因很简单，是因为这个并不是很容易！然而也不是很难的事。以Linux的做法为经验完全可以分分钟搞定。vmnat收到的ICMP time exceeded信息的发起源并不是真实目标，而是IP路径当中的某一个设备的IP地址，试问仅仅依靠ICMP头怎么跟“保存在vmnat内部的conntrack表对应”？其实很简单，了解ICMP的都知道，ICMP天生就携带了出错包的原始片段(ECHO除外！)，只需要进一步解析其内容就好了嘛！下面是一个解释：

这个问题我在2013年的时候曾经反馈给了VMWare，得到的答复是让我使用Bridge，毕竟是财大气粗的公司啊，如此霸气！我可以说我不用VMWare吗？不能，因为我买不起物理机！再说Bridge模式更加适合组网模式，它几乎完全等同于物理子网，然而NAT模式却受制于一个VMWare公司自己的vmnat进程(MacOS/Linux下好像叫做xxnatd，我面对迅雷问题的时候折腾过这)，这怎么看也是不值得信任的。

        如此，我们知道了在使用VMWare NAT模式的时候，traceroute是不会正常工作的，而且我们也知道了其实VMWare的NAT是由一个应用进程完成的，这显然是它实现功能不完全的一个借口。
        然而，也许你会进一步去怀疑Linux是怎么做的，它的做法完美吗，它又是怎么将一个ICMP错误信息关联到一个TCP流或者UDP包的，这个且听下回分解。
