背景
2014年和2015年开发P2P网贷系统的时候,某大牛有设计了一套简洁实用的资金账户系统。
系统设计主要是为了服务于P2P网贷等系统,资金账务系统可以作为一个独立的子系统对外提供服务。
本系统,我基本没有写过几行代码,更多是学习,理解别人的架构设计。
之前,有写过相关总结。
大学毕业4年之际,想把之前各方面的积累都好好总结一番。
从本篇开始,写点以前做过的产品和技术架构等。不玩高大上,要简单直白。
友情提示:注释,是不会太多的。英文过关的朋友,基本都看得懂。“约定优于配置”,“约定优于注释”。
产品核心功能
业界“最佳实践”
殊途同归:支付宝、微信支付、京东商城,和钱相关的功能,最核心的都是:资金账户、交易(充值、提现、转账、支付)、查询(资金流水、分类查询、交易明细)。

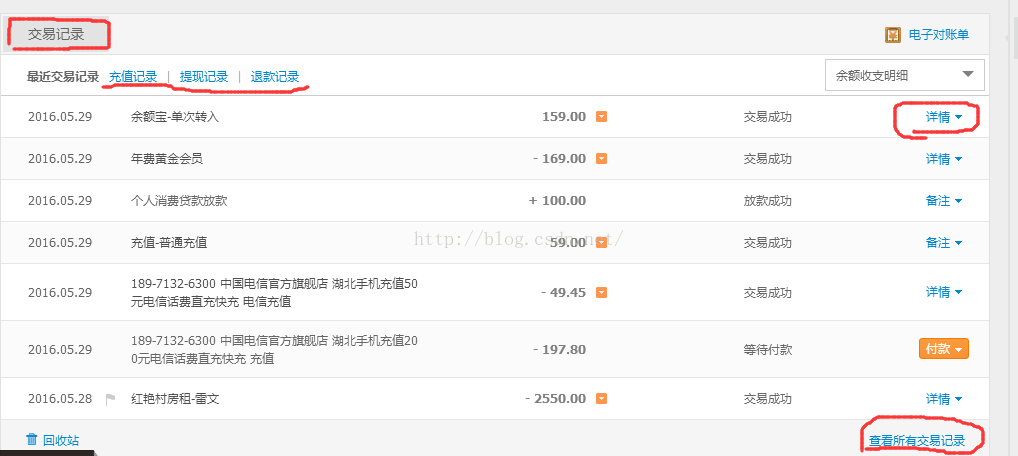

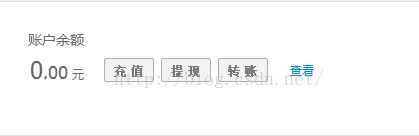

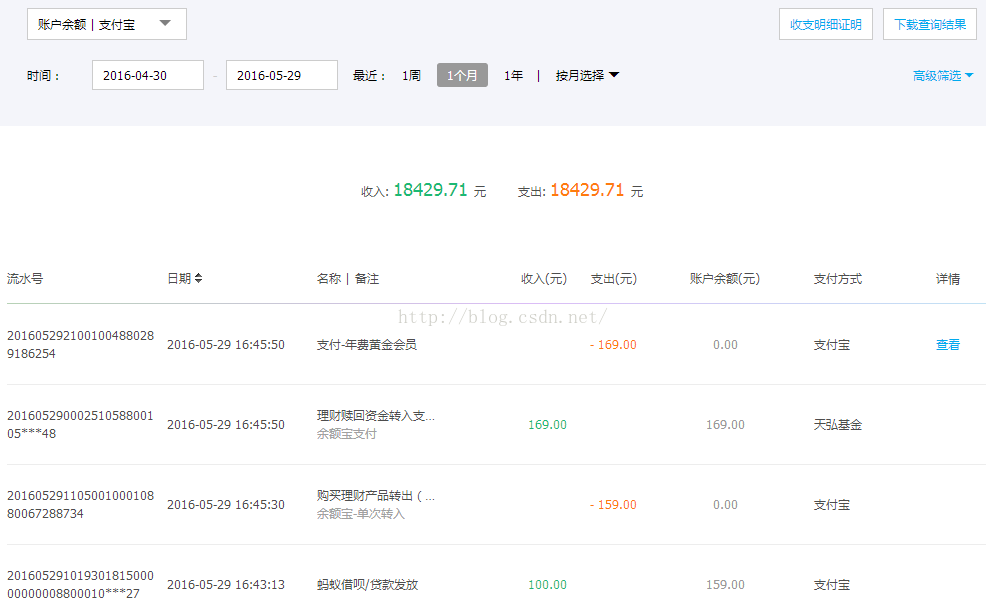

支付宝图:
![](https://img-blog.csdn.net/20160529225620179?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160529225627413?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160529225634866?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
雷观:技术研发,懂产品对提升自己的架构能力,可以说是有巨大帮助的。
1.开户
功能描述:创建一个账户。
账号和账户是不同的概念,前者侧重普通系统登录,后者侧重“资金类系统”。
2.交易
充值:为一个账户增加一笔钱。
提现:从一个账户减少一笔钱。
转账:把一个账户中的钱,转移到另外一个账户。
批量转账:转账的增强版。
冻结资金:把一个账户的资金,冻结一部分,可用余额会减少相同的数额。
解冻资金:把一个账户的资金,解冻一部分,可用余额会增加相同的数额。
3.查询
基本信息查询:查询一个账户的总金额、可用余额、冻结余额等信息。
批量查询:查询多个账户的金额等信息。
开户-冻结账户-解冻账户
冻结资金、解冻资金等日志
交易明细:包含了充值、提现、交易等所有的账户资金变动日志。
4.冻结账户/解冻账户
冻结;把一个账户给冻结了,冻结的账户可能无法进行提现等操作。
解冻:把账户从冻结状态,变为正常状态。
技术架构

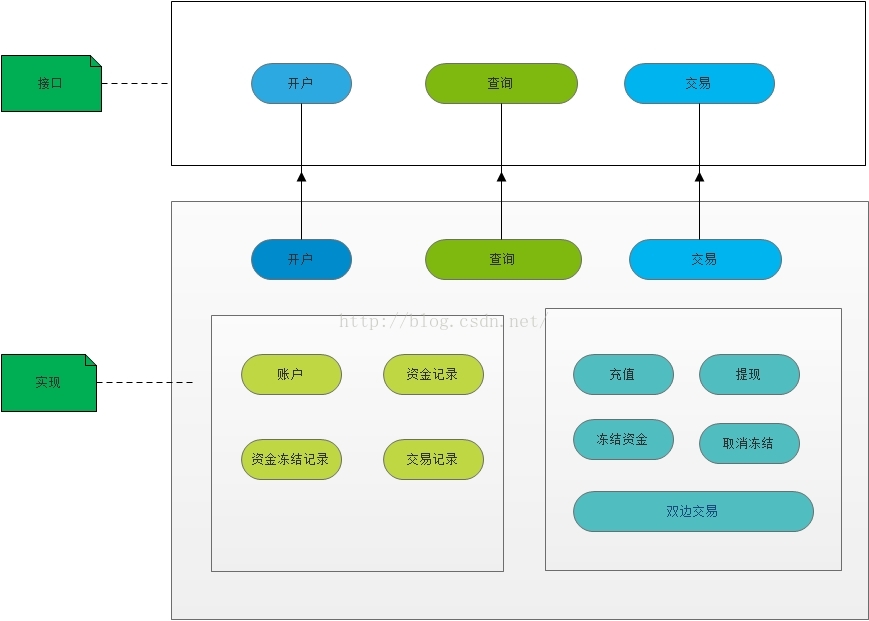

技术架构图/产品架构图
![](https://img-blog.csdn.net/20160529225718320?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
3种模式:本地jar包或者源码、WebService、Dubbo。
当使用WebService/Dubbo的时候,需要注意“分布式事务”。我们在做的时候,没有过多考虑。
数据库设计

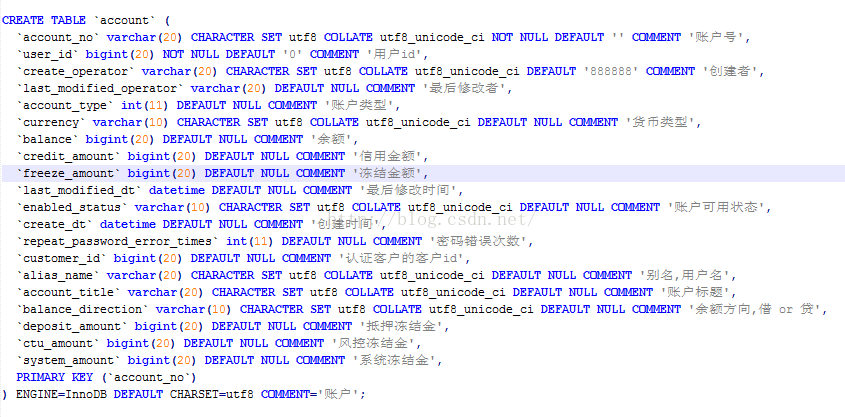

账户表
![](https://img-blog.csdn.net/20160529225734618?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

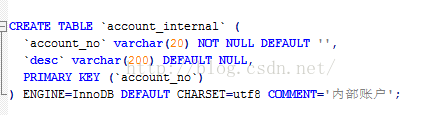

内部账户表
![](https://img-blog.csdn.net/20160529225747554?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

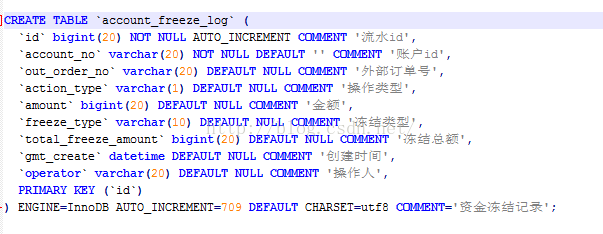

账户资金冻结记录
![](https://img-blog.csdn.net/20160529225814179?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

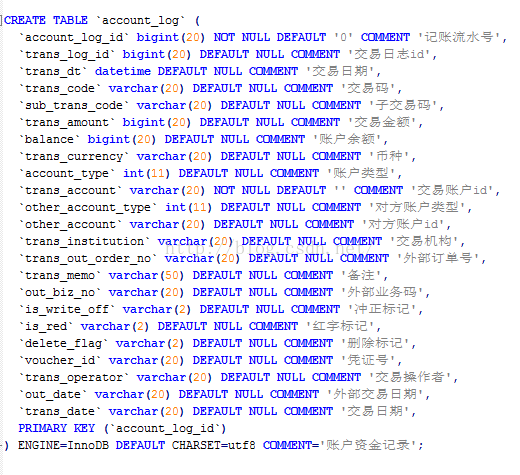

账户资金流水
![](https://img-blog.csdn.net/20160529225829245?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

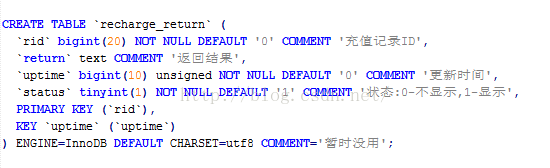

充值返回通知
![](https://img-blog.csdn.net/20160529225841773?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

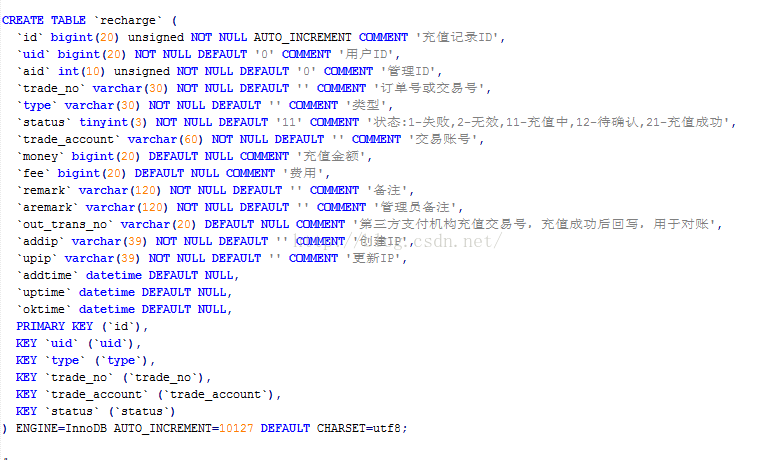

充值记录
![](https://img-blog.csdn.net/20160529225852992?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

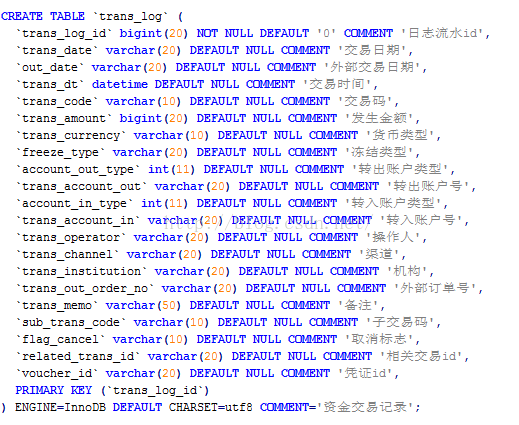

交易记录
![](https://img-blog.csdn.net/20160529225905027?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
提现
![](https://img-blog.csdn.net/20160529225919371?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
详细设计

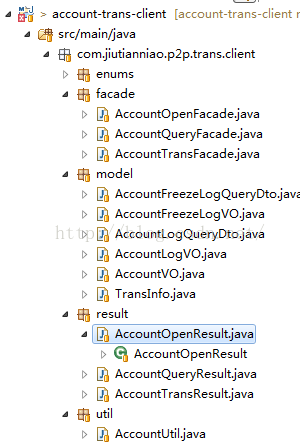

接口包
![](https://img-blog.csdn.net/20160529225932680?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
外界调用账务服务,先引入接口包就,再引入实现类jar。如果是WebService和Dubbo,只需要引入接口jar包就行了。
facade: 对外提供的服务,是通过facade包下的3个接口来暴露的。
enums:枚举类
model:各种模型
result:结果集,code+实体。错误码code,也可以通过Exception+code来实现。
util:工具类。

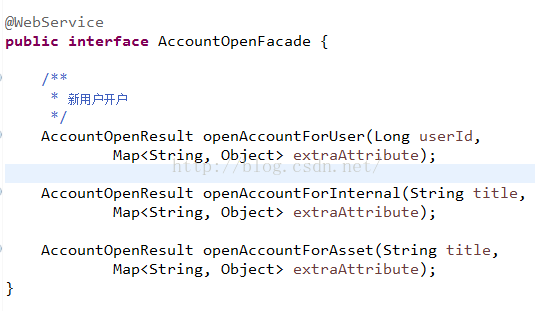

AccountOpenFacade:主要提供开户类的功能,外部账户、内部账户等是有点区分的。
![](https://img-blog.csdn.net/20160529230026560?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

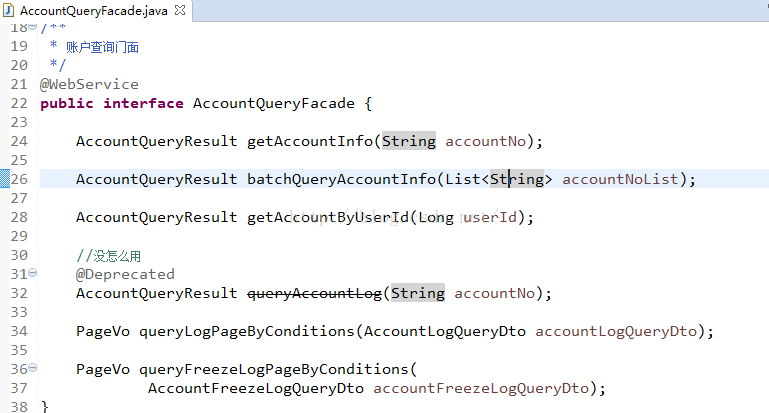

AccountQueryFacade:查询类功能,查询账户、资金流水、资金冻结记录等。
![](https://img-blog.csdn.net/20160529230037977?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

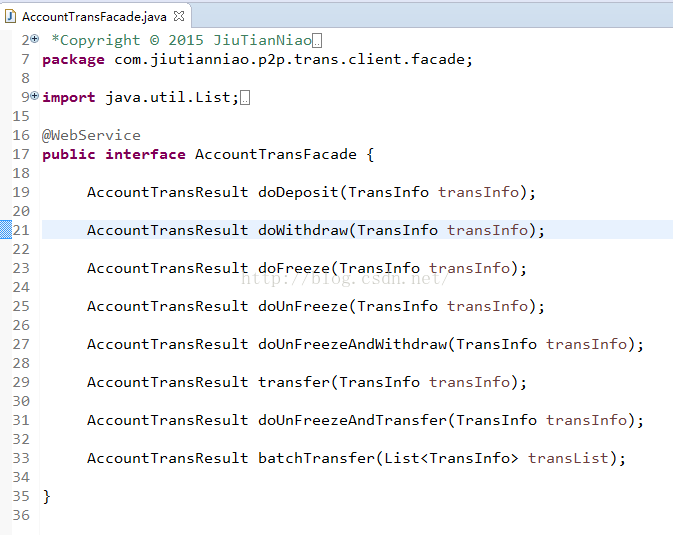

AccountTransFacade:交易类功能,充值、提现、冻结、取消冻结、转账。
![](https://img-blog.csdn.net/20160529230100665?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

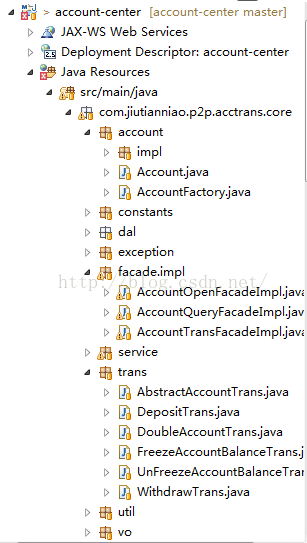

实现包
![](https://img-blog.csdn.net/20160529230111452?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
facade.impl: 对外提供服务的实现类
account:账户模型,账户本身也可以有多重实现,这个还真是没有想到。比如,DummyAccount可以空实现,有的时候会用到。
constants:常量
dal: 数据库CRUD
exception:异常
service:内部业务逻辑,主要是查询类的。
trans: 内部业务逻辑,主要是交易类的。
util:工具类。
vo:只有一个LockAccountVO,可能要锁账户时的临时VO。这个地方略显高端!!!

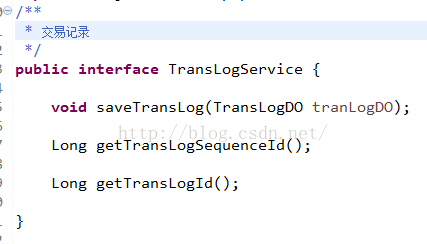

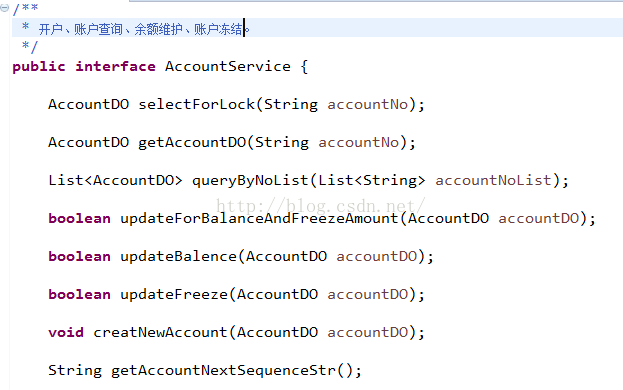

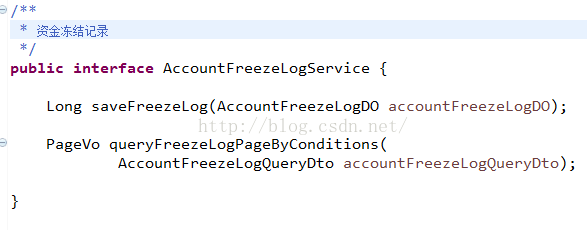

查询类功能service:
![](https://img-blog.csdn.net/20160529230151884?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160529230215985?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160529230227540?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160529230241141?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)

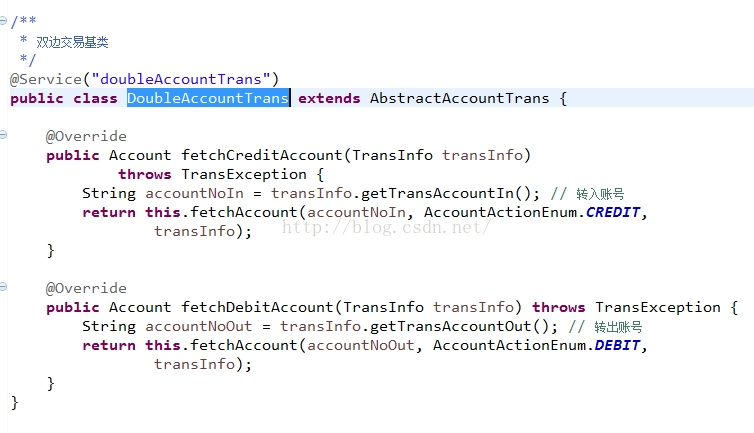

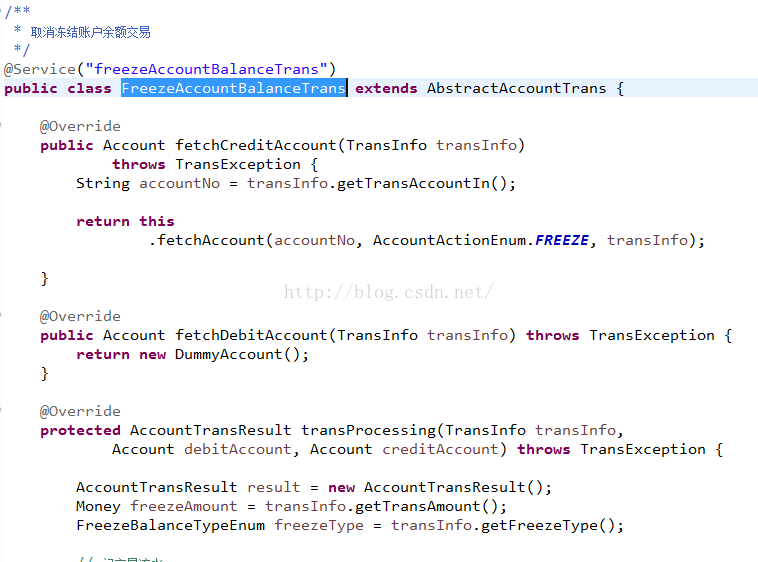

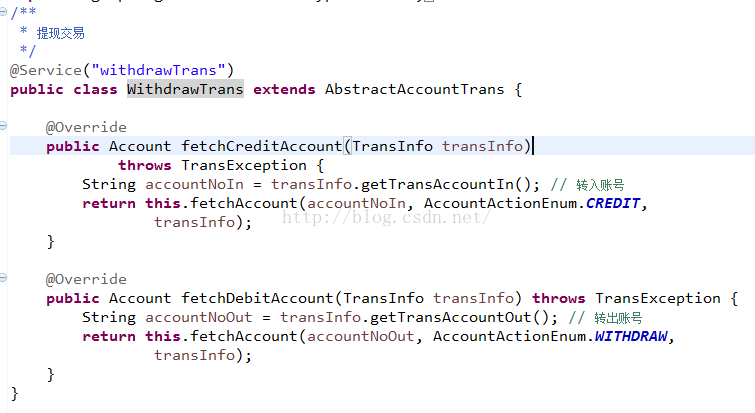

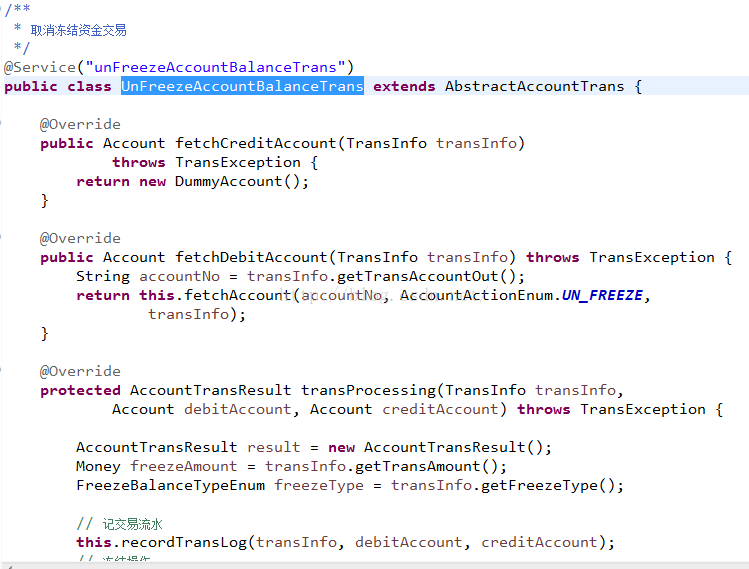

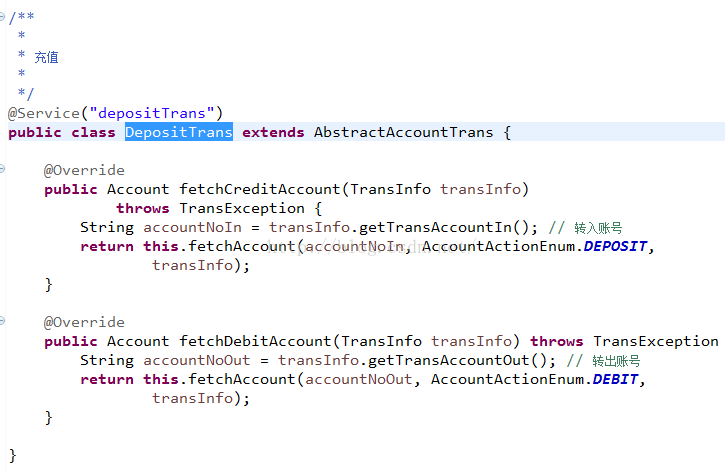

交易类功能trans:
![](https://img-blog.csdn.net/20160529230306259?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160529230315822?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160529230335377?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160529230344260?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
![](https://img-blog.csdn.net/20160529230357174?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center)
不足之处
当时做P2P网贷系统的时候,资金账务系统只实现了这些“应用类”的核心功能。
刚刚把产品架构图画好了,和某电商大牛交流了下,他觉得漏掉了2个核心功能:对账和结算。
先记下来,下周认真学习下。
总结
1.资金账务系统,是比较通用的。
2.先有产品设计,再有技术架构,再细节设计和编码。
3.面向接口编程。
4.外界系统,只需要知道接口就可以了。
5.资金账务类系统,需要一点业务能力。部分功能,需要懂财务会计等概念。
一转眼,2016年5月,马上就要过去了。
这个月,写得大多是“创业投资和商业模式” 类的文章,效果还是非常好的。
但是,目前还是“技术立身” ,写点技术类的总结,压压惊,嘿嘿!!!
小雷FansUnion-一个有创业和投资经验的资深程序员-全球最大中文IT社区CSDN知名博主-排名第120
投资 案例: 好狗狗 、 皇包车 、 职业梦 、 比呀比 、 易途8
2016年5月29日
湖北-武汉-晴
