本篇博文最后修改时间：2016年12月23日，13:53。

一、简介

本文以SimpleBLEPeripheral工程为例，介绍如何使用串口方式下载。

二、实验平台

协议栈版本：BLE-CC254x-1.4.0

编译软件：IAR 8.20.2

硬件平台：Smart RF（主芯片CC2541）

下载软件：SerialBootTool-v1.3.2

博主：甜甜的大香瓜

声明：喝水不忘挖井人，转载请注明出处。

原文地址：http://blog.csdn.NET/feilusia

联系方式：897503845@qq.com

香瓜BLE之CC2541群：127442605

香瓜BLE之CC2640群：557278427

Java零基础入门交流群：541462902

香瓜单片机之STM8/STM32群：164311667

甜甜的大香瓜的小店（淘宝店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、参考文章

1、ti官方文档：

http://processors.wiki.ti.com/index.php/SerialBootLoader?keyMatch=serial%20bootloader%20CC254x&tisearch=Search-CN-Everything

五、基础知识

1、什么是SBL？

答：Serial Bootloader（SBL）是串口启动的意思，类似与Over-the-Air Download（空中下载），可以理解为一种串口下载的方式。

2、为什么要用SBL？

答：串口下载只是传统单片机的下载方式，对于蓝牙芯片来说更多使用的是OAD，因此香瓜认为CC2541上的SBL的使用意义并不大。

3、SBL原理是什么？

答：

如上图，

下载原理：我们通过CC Debugger将SBL的启动代码烧录至CC2541flash中的page0处，再通过串口下载我们开发的bin进中间的“Empty Flash”区域，其中最末尾的2个page是snv存储区。

执行原理：芯片上电后首先执行page0的SBL代码，随后检测到有应用代码，则会跳转至我们的应用代码处执行。

4、SBL串口下载工具在哪里下载？

答：

http://processors.wiki.ti.com/index.php/File:SerialBootTool_1_3_2.zip

六、实验步骤

1、Smart RF通过CC Debugger下载SBL

1）打开SBL工程，工程路径如下：

C:\Texas Instruments\BLE-CC254x-1.4.0\Projects\ble\util\SBL\iar\cc254x

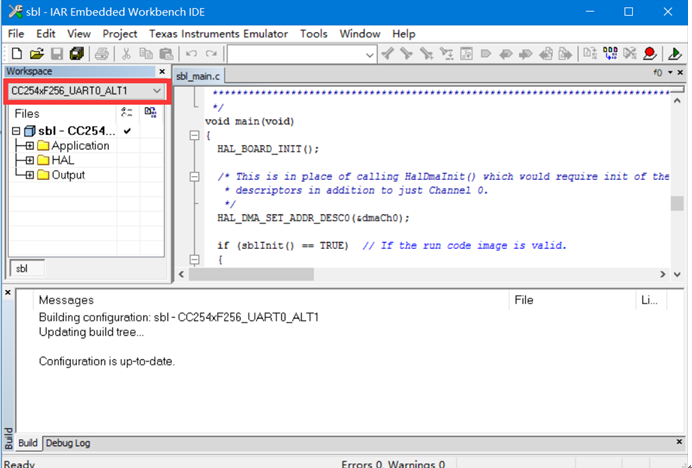

2）选择下图的工程配置，然后rebuild all、仿真下载

2、编译SBL可用的应用bin

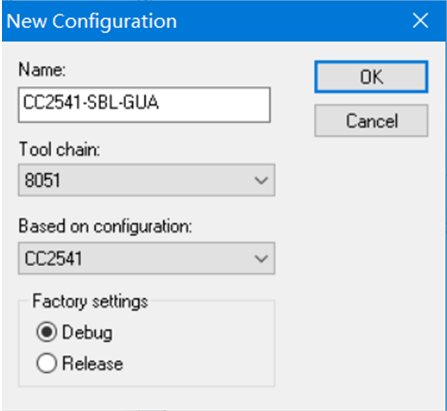

1）新建配置

Project->Edit Configurations->New

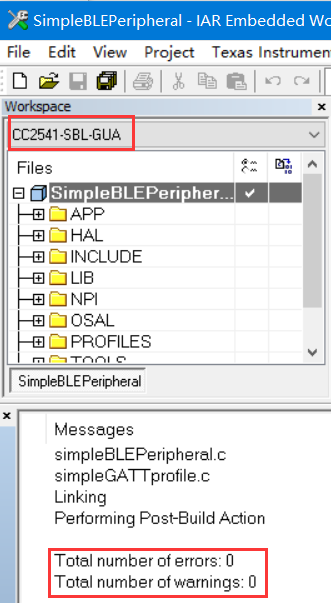

2）选择最新添加的CC2541-SBL-GUA，rebuild all确保工程是正确的。

3）新增宏

MAKE_CRC_SHDW
FEATURE_SBL
OAD_KEEP_NV_PAGES

其中，OAD_KEEP_NV_PAGES是为了保证SNV数据不被清除。

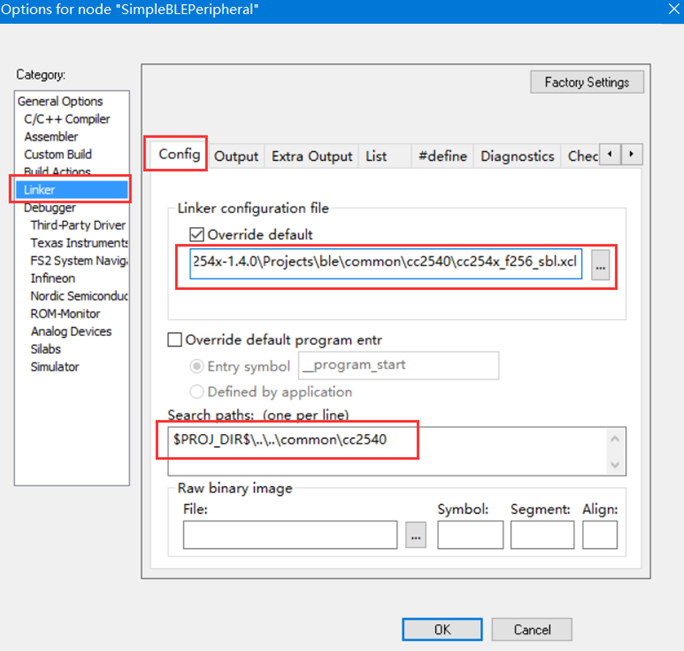

4）修改linker配置

注意，这里xcl的路径为绝对路径。

①如果你选择到c盘的协议栈demo中的xcl路径，方便改动工程路径时不报错（推荐）：

C:\Texas Instruments\BLE-CC254x-1.4.0\Projects\ble\common\cc2540\cc254x_f56_sbl.xcl

②如果你选择到当前工程的xcl路径，在改动工程路径后，将会报以下类似的错误：

此时需要重新选择xcl的绝对路径，才能解决。

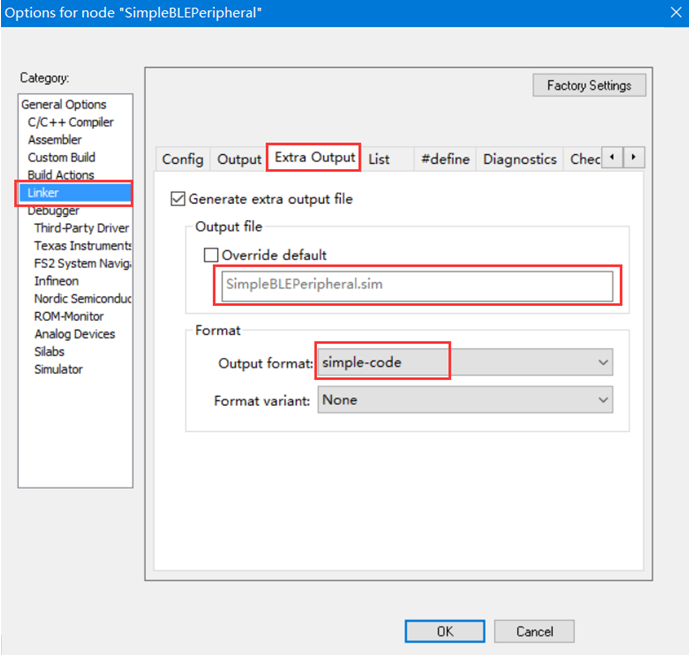

5）修改输出配置

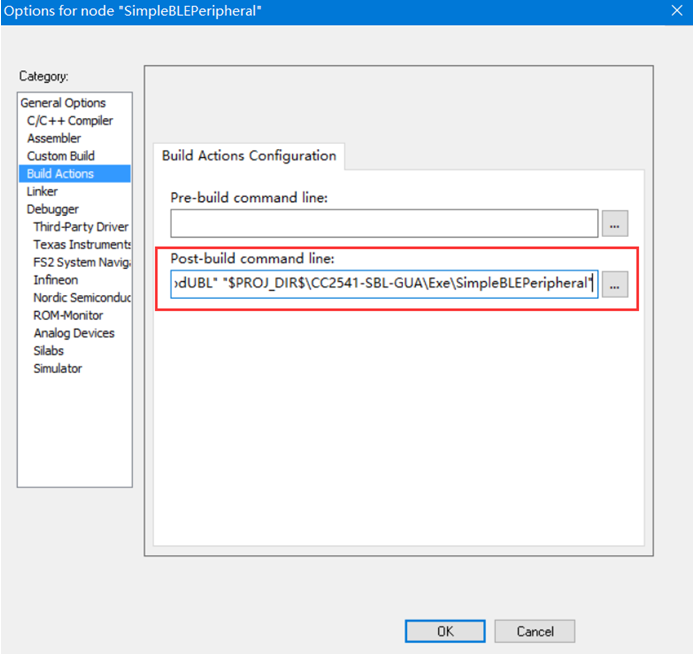

6）修改Build Actions

"$PROJ_DIR$\..\..\common\cc2540\cc254x_ubl_pp.bat" "$PROJ_DIR$" "ProdUBL" "$PROJ_DIR$\CC2541-SBL-GUA\Exe\SimpleBLEPeripheral"

注意最后的地址要根据自己工程位置而定。

7）修改工程中的批处理文件cc254x_ubl_pp.bat

@echo off
%~d1
chdir %1\..\..\common\cc2540
start cc254x_ubl_pp.js %2 %3 %4 %5

根据自己的工程找到对应的位置：

……\BLE-CC254x-1.4.0\Projects\ble\common\cc2540\

通过文本编辑器编辑该批处理文件。

注：如果不做此步，很可能无法生成bin。

详情见http://e2e.ti.com/support/wireless_connectivity/f/538/t/314089

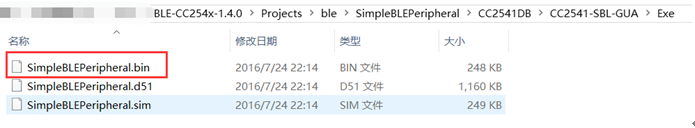

8）rebuld all，检查是否生成bin

如果没有生成，请仔细检查前面的步骤是否做对。

3、使用SerialBootTool-v1.3.2下载bin

1）拔掉CC Debugger，使用开发板的USB口接PB的USB口。

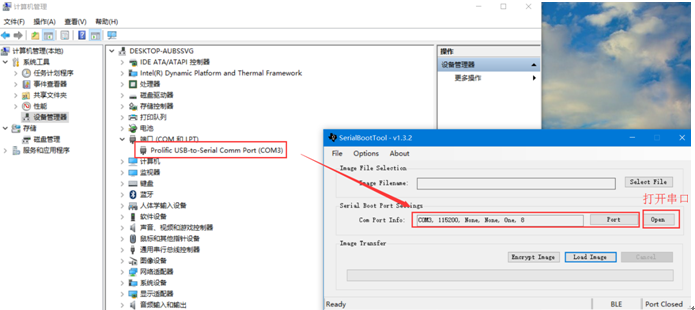

2）打开对应的串口

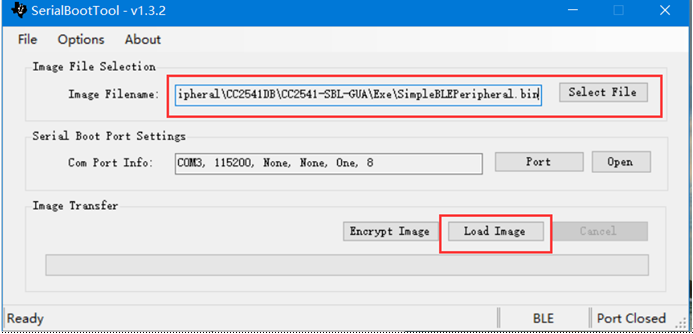

3）选择我们上文中生成的支持SBL的bin文件，下载

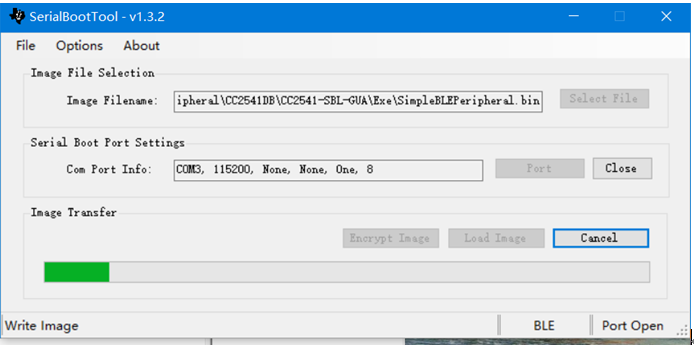

4）下载中的显示

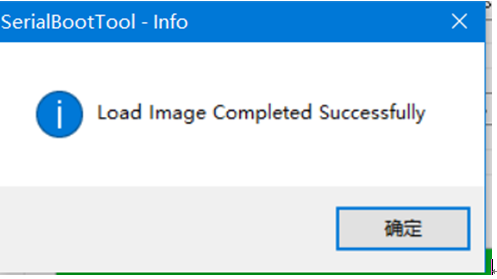

5）下载完成

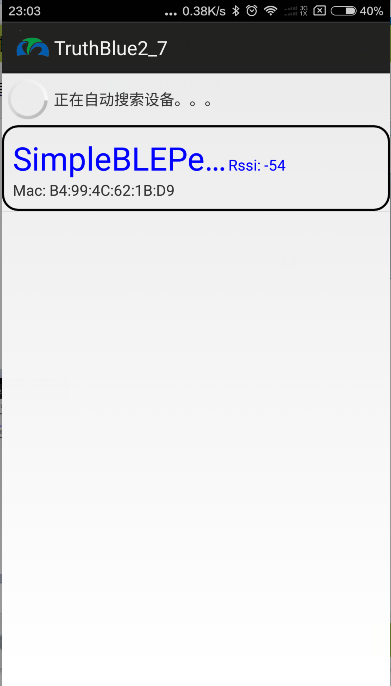

4、测试
