【STM8S】STM8S之定时器1的精确延时

原创 2016年08月30日 10:18:43

本篇博文最后修改时间:2016年11月30日,14:54。


一、简介

本文介绍STM8S系列如何使用定时器1进行精确定时1S


二、实验平台

编译软件:IAR for STM8 1.42.2

硬件平台:stm8s003f3p6开发板

仿真器:ST-LINK

库函数版本:STM8Sx_AN3298_FW_V4.0.0


版权声明

博主:甜甜的大香瓜

声明:喝水不忘挖井人,转载请注明出处。

原文地址:http://blog.csdn.NET/feilusia

联系方式:897503845@qq.com

香瓜BLE之CC2541群:127442605

香瓜BLE之CC2640群:557278427

香瓜BLE之Android群:541462902

香瓜单片机之STM8/STM32群:164311667
甜甜的大香瓜的小店(淘宝店):https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、实验前提
1、在进行本文步骤前,请先阅读以下博文:
暂无

2、在进行本文步骤前,请先实现以下博文:
暂无


五、基础知识

1、STM8S的定时器最快能定时多少时长?

答:由于STM8S是16M晶振,定时器最快可以1分频,因此它的定时器频率也是16M。

它定时最快时间是1/16M,也就是1/16us,但是香瓜实测低于50us的定时频率很容易影响代码的正常运行。

因此STM8S的定时频率最快是50us。


六、实验步骤

1、工程中添加自己写的定时器驱动

1)写一个定时器驱动timer1.c(存放在工程的USER文件夹中)

//******************************************************************************
//name:         timer1.c
//introduce:    定时器驱动
//author:       甜甜的大香瓜
//changetime:   2016.05.16
//email:        897503845@qq.com
//******************************************************************************
#include "timer1.h"

/*********************内部变量************************/
static u32 gTimer1_Delay;

//******************************************************************************
//name:             TIMER1_Init
//introduce:        定时器1初始化
//parameter:        none
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//changetime:       2016.05.16
//******************************************************************************
void TIMER1_Init(void)
{
  TIM1_TimeBaseInit(0,TIM1_COUNTERMODE_UP,800,0);     //1分频,向上计数,每50us定时中断一次, 重复计数器值为0
  TIM1_ARRPreloadConfig(ENABLE);
  TIM1_ITConfig(TIM1_IT_UPDATE , ENABLE);
  TIM1_Cmd(ENABLE);
}

//******************************************************************************
//name:             TIMER1_Decrement
//introduce:        定时器减1
//parameter:        none
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//changetime:       2016.05.09
//******************************************************************************
void TIMER1_Decrement(void)
{
  if(gTimer1_Delay != 0x00)
  {
    gTimer1_Delay--;
  }
}

//******************************************************************************
//name:             TIMER1_Delay50Us
//introduce:        定时器延时50微秒
//parameter:        none
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//changetime:       2016.05.16
//******************************************************************************
void TIMER1_Delay50Us(u32 nTime)
{
  gTimer1_Delay = nTime;

  while(gTimer1_Delay != 0);
}

2)写一个定时器驱动头文件timer1.h(存放在工程的USER文件夹中)

//******************************************************************************
//name:         timer1.h
//introduce:    定时器驱动的头文件
//author:       甜甜的大香瓜
//changetime:   2016.05.10
//email:        897503845@qq.com
//******************************************************************************
#ifndef __TIMER1_H
#define __TIMER1_H

/*********************头文件************************/
#include "stm8s.h"

/*********************外部函数声明************************/
void TIMER1_Init(void);
void TIMER1_Decrement(void);
void TIMER1_Delay50Us(u32 nTime);

#endif

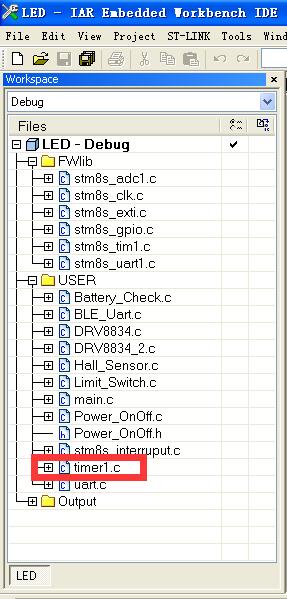

3)工程中添加timer1.c



4)添加定时器驱动的路径

$PROJ_DIR$\..\USER
注意USER文件夹是与“Project”、“FWlib”文件夹同级的自定义文件,用于存放香瓜写的代码。

2、修改中断服务函数

1)添加头文件(stm8s_interruput.c中)

#include "timer1.h"

2)修改中断服务函数(stm8s_interruput.c中)

#pragma vector=0xD
__interrupt void TIM1_UPD_OVF_TRG_BRK_IRQHandler(void)
{
  TIMER1_Decrement();
  TIM1_ClearITPendingBit(TIM1_IT_UPDATE);
}
在中断服务函数里不停地减gTimer1_Delay这个全局变量。

3、应用层中调用

1)添加头文件(main.c中)

#include "timer1.h"

2)初始化(main.c的main函数中)

  //开启定时器
  TIMER1_Init();

  //开全局中断
  asm("rim");
初始化定时器后要记得开全局中断。


3)测试延时1S(main.c的main函数中)

    //延时1S
    TIMER1_Delay50Us(20000);

七、实验结果

仿真,在“TIMER1_Delay50Us”函数前后设置断点,可发现执行时长为1S。或者用示波器观察更为准确。

因此,实验成功。


版权声明:喝水不忘挖井人,转载请注明出处,897503845@qq.com。
