本文介绍了一种利用MATLAB/Simulink构建的静止无功补偿器仿真模型，模拟了负载端的断路器故障，研究了其在电力系统中的性能和控制策略。通过仿真，优化补偿效果，提升电力系统的稳定性和可靠性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

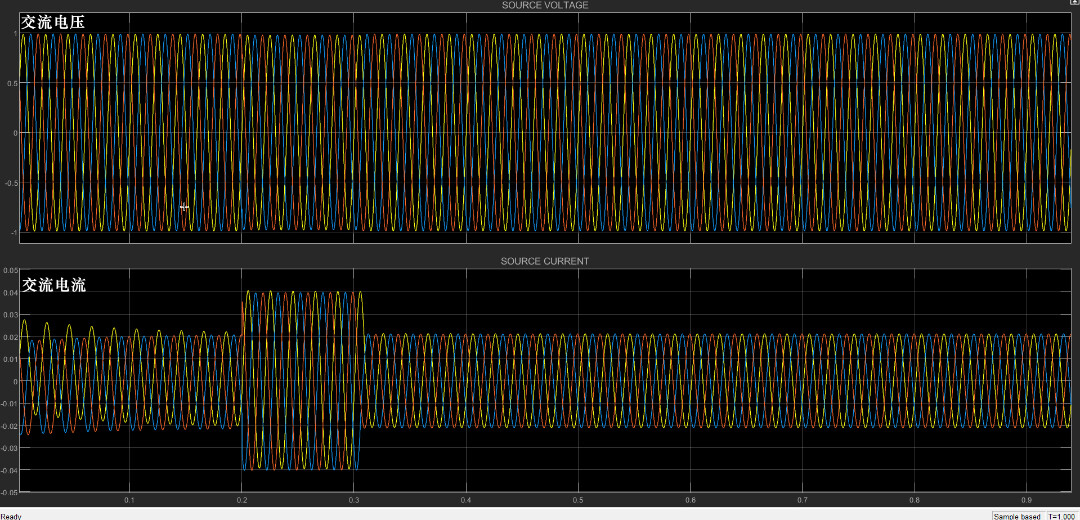

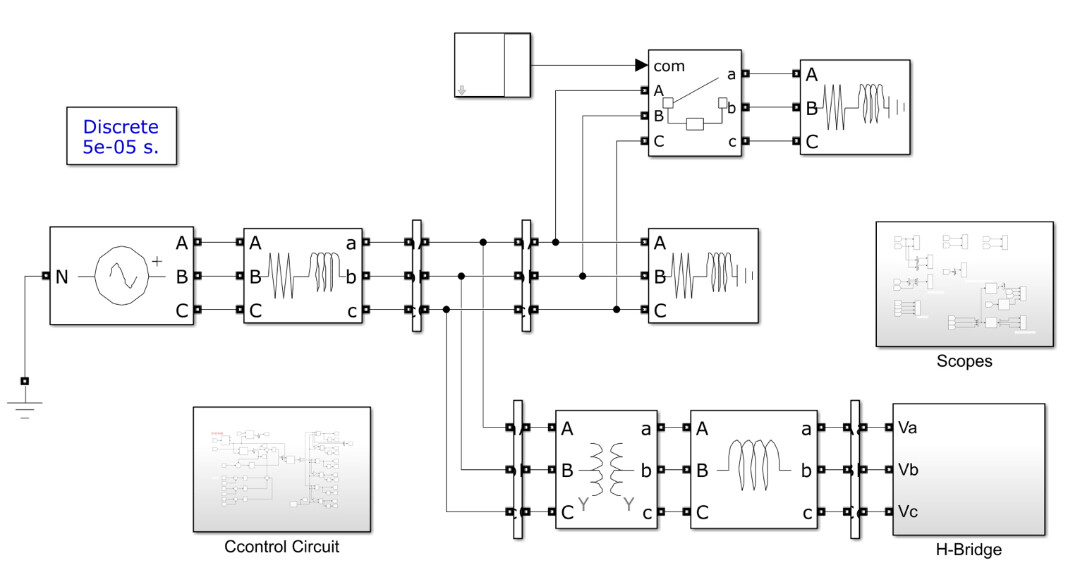

Statcom：基于MATLAB/Simulink的静止无功补偿器仿真模型，负载端加入断路器模拟断路故障。
仿真条件：MATLAB/Simulink R2015b

ID:4750647354331368

Silence


Statcom（Static Synchronous Compensator，静止无功补偿器）是一种用于电力系统中的无功补偿设备。它能够实时响应系统变化，并通过对电力系统的控制来提高电网的稳定性和可靠性。本文将介绍一种基于MATLAB Simulink的静止无功补偿器仿真模型，以及在负载端加入断路器来模拟断路故障的仿真条件。

静止无功补偿器是一种电力负载的动态电流注入装置，可以调节电流的相位和幅值，以实现电压无功功
