Android Studio中配置及使用OpenCV示例(一)

标签: Android Studioopencv配置及使用
26186人阅读 评论(37) 收藏 举报
分类:

Android Studio配置及使用OpenCV



前言:最近在做项目移植,项目较大,在Eclipse中配置的Jni及OpenCV环境没任何问题,但是迁移到Studio中就问题一大堆,网上也找了一些资料参考及学习,很感谢前人留下的总结及经验。关于在AS中使用jni及配置OpenCV也研究了一段时间,怕日后忘记便在此记录下,另一方面也可以给一些新手提供捷径,少走些弯路。


1、下载及目录介绍

进入官网(http://opencv.org/)下载OpenCV4Android并解压(这里是OpenCV-2.4.9-android-sdk)。下面是目录的结构图:

sdk 目录即是我们开发opencv所需要的类库;

samples 目录中存放着若干opencv应用示例(包括人脸检测等),可为我们进行android下的opencv开发提供参考;

doc 目录为opencv类库的使用说明及api文档等;

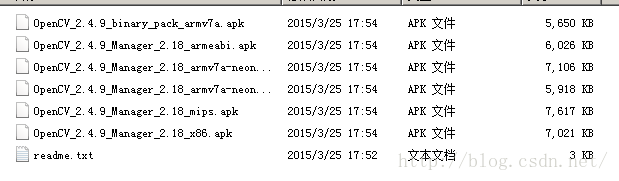

apk 目录则存放着对应于各内核版本的OpenCV应用安装包,如下图;


(用来管理手机设备中的opencv类库,在运行opencv应用之前,必须确保手机中已经安装了OpenCV_2.4.3.2_Manager_2.4_*.apk,否则opencv应用将会因为无法加载opencv类库而无法运行)




2、将OpenCV引入Android Studio

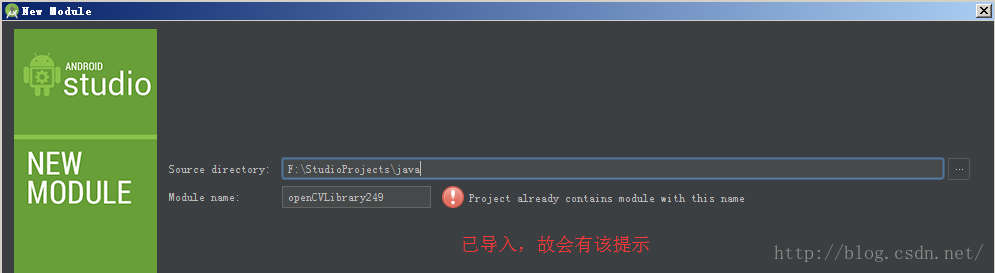

这里需要注意一点,你可以直接在Android Studio中选择 File-->Import Module,找到OpenCV解压的路径,选择sdk/java文件夹作为Module进行导入。但便于维护,此处本人的建议是,找到sdk下java目录,将其拷贝到你的StudioProject项目目录下,在进行引入。




3、更新build.gradle信息

导入后会因为Gradle中的配置问题出现错误,在Studio中的左上角选择Project视图,在引入的OpenCVLibrary文件夹下,打开build.gradle(注意是引入的openCVLibrary249下),修改文件中以下信息:

1)compileSdkVersion

2)buildToolsVersion

3)minSdkVersion

4)targetSdkVersion(将其内容与app文件夹下的build.gradle中信息相一致

如下图所示:




然后点击Gradle进行同步(Sync Gradle)。



4、添加Module Dependency

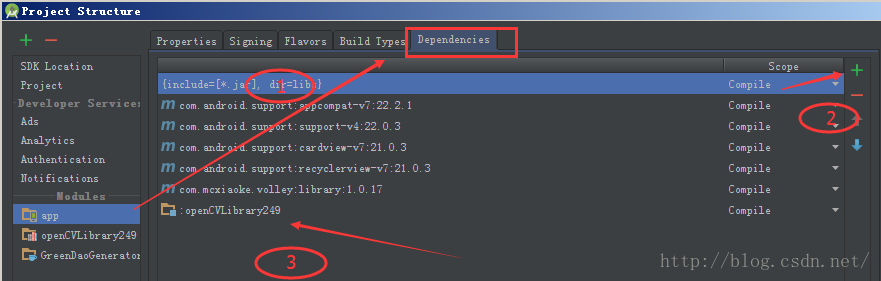

选择File --->Project Structure,在app module的Dependencies一栏中,点击右上角的绿色加号,将openCVLibrary添加进去,点击确定。




5、复制libs文件夹到项目中

在OpenCV的解压包中,将sdk-->native-->libs文件夹复制,粘贴在Project视图下app-->src-->main目录下,并将其重命名为jniLibs



到此,OpenCV的环境就配置好了,下面用个示例来测试下。这里参考了一篇博文,在此也感谢博主: http://blog.csdn.net/yanzi1225627/article/details/16917961


6、示例演示

OK!先看看OpenCVActivity中是如何写的:

public class OpenCVActivity extends Activity{

    private Button btn;
    private ImageView img;

    private Bitmap srcBitmap;
    private Bitmap grayBitmap;
    private static boolean flag = true;
    private static boolean isFirst = true;
    private static final String TAG = "gao_chun";


    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_opencv);

        img = (ImageView)findViewById(R.id.img);
        btn = (Button)findViewById(R.id.btn);
        btn.setOnClickListener(new ProcessClickListener());
    }


    @Override
    protected void onResume() {
        super.onResume();
        //load OpenCV engine and init OpenCV library
        OpenCVLoader.initAsync(OpenCVLoader.OPENCV_VERSION_2_4_9, getApplicationContext(), mLoaderCallback);
        Log.i(TAG, "onResume sucess load OpenCV...");
    }


    //OpenCV库加载并初始化成功后的回调函数
    private BaseLoaderCallback mLoaderCallback = new BaseLoaderCallback(this) {

        @Override
        public void onManagerConnected(int status) {
            // TODO Auto-generated method stub
            switch (status){
                case BaseLoaderCallback.SUCCESS:
                    Log.i(TAG, "成功加载");
                    break;
                default:
                    super.onManagerConnected(status);
                    Log.i(TAG, "加载失败");
                    break;
            }
        }
    };



    public void procSrc2Gray(){
        Mat rgbMat = new Mat();
        Mat grayMat = new Mat();
        srcBitmap = BitmapFactory.decodeResource(getResources(), R.drawable.genie);
        grayBitmap = Bitmap.createBitmap(srcBitmap.getWidth(), srcBitmap.getHeight(), Bitmap.Config.RGB_565);
        Utils.bitmapToMat(srcBitmap, rgbMat);//convert original bitmap to Mat, R G B.
        Imgproc.cvtColor(rgbMat, grayMat, Imgproc.COLOR_RGB2GRAY);//rgbMat to gray grayMat
        Utils.matToBitmap(grayMat, grayBitmap); //convert mat to bitmap
        Log.i(TAG, "procSrc2Gray sucess...");
    }


    public class ProcessClickListener implements View.OnClickListener{

        @Override
        public void onClick(View v) {
            // TODO Auto-generated method stub
            if(isFirst){
                procSrc2Gray();
                isFirst = false;
            }
            if(flag){
                img.setImageBitmap(grayBitmap);
                btn.setText("查看原图");
                flag = false;
            }else{
                img.setImageBitmap(srcBitmap);
                btn.setText("灰度化");
                flag = true;
            }
        }
    }

}

再来看看简单的布局界面 activity_opencv.xml

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                android:layout_width="match_parent"
                android:layout_height="match_parent">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentTop="true"
        android:text="OpenCV"/>

    <ImageView
        android:id="@+id/img"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerInParent="true"
        android:background="@drawable/genie"/>

    <Button
        android:id="@+id/btn"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/img"
        android:layout_centerHorizontal="true"
        android:text="灰度化"/>"

</RelativeLayout>

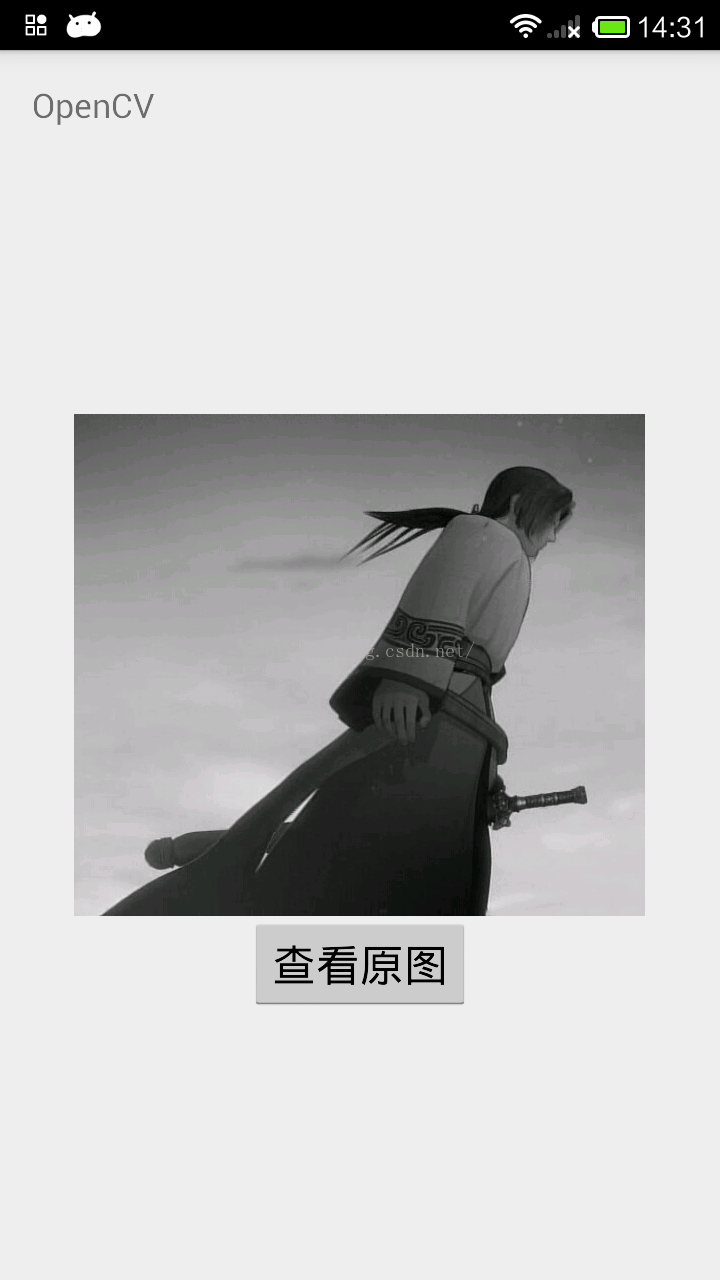

运行后的效果图:




按照步骤来,基本没多大问题,想了想Demo还是上传供大家参考吧,不过由于拷出来后发现整个包有220多M过于恐怖,索性就删掉了一些东西,将app目录下的build目录下内容删除,将src ---> main ---> jniLibs 下的.so库删除了,注意:若下载demo运行,需要在OpenCV的解压包目录下,将sdk-->native-->libs文件夹下的四个目录复制到项目的jniLibs目录下便可。


下载链接:http://download.csdn.net/download/gao_chun/9206935


Android中使用OpenCV(二)



【转载注明gao_chun的Blog:http://blog.csdn.net/gao_chun/article/details/49359535】
