TI-Davinci开发系列之三测试XDS560V2仿真器与DM3730的正确连接

原创 2013年12月03日 10:40:13

接博文《TI-Davinci开发系列之二使用CCS5.2TI Simulator模拟器调试DSP程序

/******************************************************************************************************************************************/

 原创作品,转载时请务必以超链接形式标明文章原始出处:http://blog.csdn.net/gqb_driver/article/details/17091659,作者:gqb666
/******************************************************************************************************************************************/

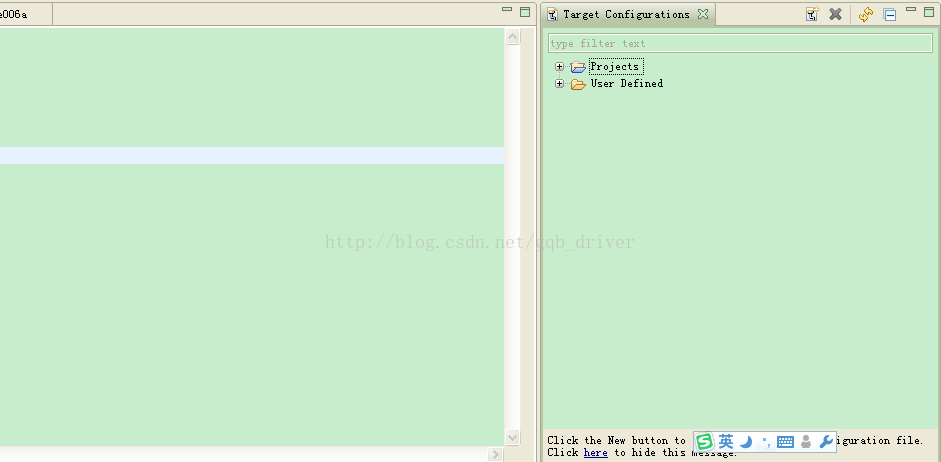

Ø  按XDS560V2仿真器说明文档所述方法,保证XDS560V2+-开发板-PC机物理正确连接,打开CCSV5.2,点击View->TargetConfiguration,在CCSV5.2的右侧会如下图TargetConfigurations的窗口。

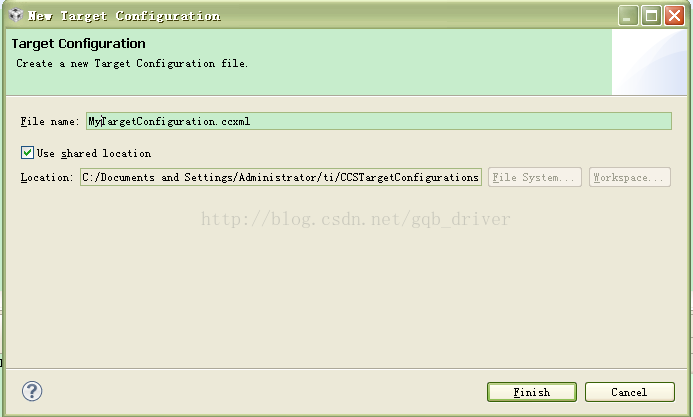

Ø  在窗口内空白处右键New Target Configuration出现下面创建TargetConfiguration对话,自己命名并点击Finish。

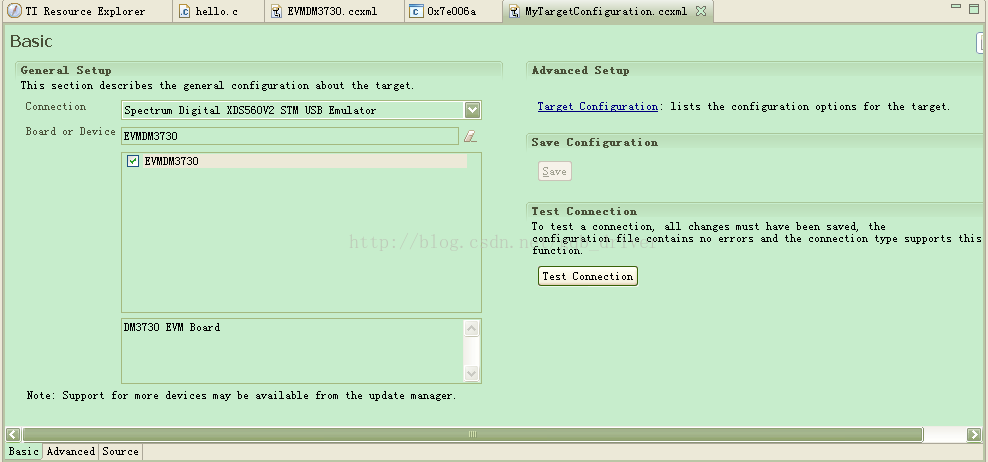

Ø 在Target Configuration配置中,Connection一栏选择我们的仿真器型号:Spectrum Digital XDS560V2STM USB Emulator,Board or Device 选择我们的板型:EVMDM3730,点击Save按钮,然后点击Test Connection,建议点击Test Connection前复位一样板子。

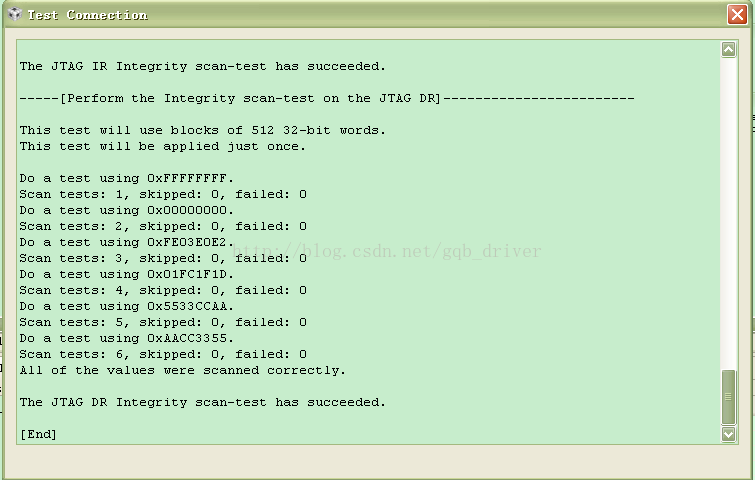

Ø当测试结果出现下图所示即为通过JTAG连接测试。

下转博文《TI-Davinci开发系列之四CCS5.2使用XDS560v2在线调试ARM及DSP程序
