前言：这段时间真的是有点堕落了，没怎么看书，项目也做的乱七八糟，基本没什么长进，好像男人也有生理期一样，每个月总有那么几天提不起精神，等自己彻底感到罪恶感的时候再重新整装前行。这几天做桌面widget，现将所涉及内容整理分享给大家。写博客时间长了，觉得只是把学到的知识写出来才算是已经学会了的。这也算是强迫症了吧。今天头有点痛，心情不太好，就不多请废话了，估计也没几个人会看我的前言部分，哈哈。开整吧。

一、概述

App Widget是应用程序窗口小部件（Widget）是微型的应用程序视图，它可以被嵌入到其它应用程序中（比如桌面）并接收周期性的更新。你可以通过一个App Widget Provider来发布一个Widget。官方文档地址：《App Widgets》

这里涉及到两个方面的内容：AppWidgetProvider类和appwidget-provider标签；

1、appwidget-provider标签：

这个玩意是用来定义桌面widget的大小，初始状态等等信息的，它的位置应该放在res/xml文件夹下，具体的xml参数如下：

android:minWidth : 最小宽度
android:minHeight ：最小高度
android:updatePeriodMillis ：更新widget的时间间隔(ms)，"86400000"为1个小时
android:previewImage ：预览图片
android:initialLayout ：加载到桌面时对应的布局文件
android:resizeMode ： widget可以被拉伸的方向。horizontal表示可以水平拉伸，vertical表示可以竖直拉伸
android:widgetCategory ： widget可以被显示的位置。home_screen表示可以将widget添加到桌面，keyguard表示widget可以被添加到锁屏界面。
android:initialKeyguardLayout ：加载到锁屏界面时对应的布局文件

至于具体怎么用，等下实战的时候会讲。

2、AppWidgetProvider类：

上面我们通过appwidget-provider标签就可以得到初始化的布局，视图等，但我们的widget要实时更新怎么办，要响应用户操作怎么办，这就需要额外的类来辅助处理了，这个类就是AppWidgetProvider。

由于AppWidgetProvider要接收到当前widget的状态（是否被添加，是否被删除等），所以要接收通知，必然是派生自BroadcastReceiver。

AppWidgetProvider中的广播处理函数如下：（根据不同的使用情况，重写不同的函数）

onUpdate()：

在3种情况下会调用OnUpdate()。onUpdate()是在main线程中进行，因此如果处理需要花费时间多于10秒，处理应在service中完成。（第二篇会讲为什么还要有service）
（1）在时间间隔到时调用，时间间隔在widget定义的android:updatePeriodMillis中设置；
（2）用户拖拽到主页，widget实例生成。无论有没有设置Configure activity，我们在Android4.4的测试中，当用户拖拽图片至主页时，widget实例生成，会触发onUpdate()，然后再显示activity（如果有）。这点和资料说的不一样，资料认为如果设置了Configure acitivity，就不会在一开始调用onUpdate()，而实验显示当实例生成（包括创建和重启时恢复），都会先调用onUpate()。在本例，由于此时在preference尚未有相关数据，创建实例时不能有效进行数据设置。
（3）机器重启，实例在主页上显示，会再次调用onUpdate()

onDeleted(Context, int[])：

当 widget 被删除时被触发。

onEnabled(Context)：

当第1个 widget 的实例被创建时触发。也就是说，如果用户对同一个 widget 增加了两次（两个实例），那么onEnabled()只会在第一次增加widget时触发。

onDisabled(Context)：

当最后1个 widget 的实例被删除时触发。

onReceive(Context, Intent)：

在接收到广播时，调用。

二、实战

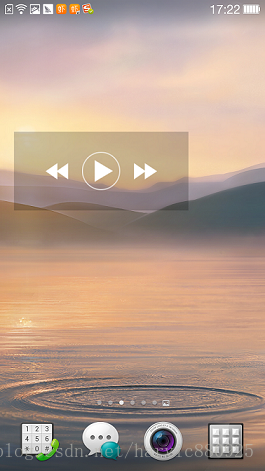

先看一下显示效果：

就这么一个桌面widget，一个音乐播放器，这一篇只是显示出来，后面我们会慢慢完善它的功能。

1、appwidget-provider及布局文件

前面我们讲过，appwidget-provider提供了桌面widget的初始化显示状态、默认图标、大小等功能，但它必须放在res/xml文件夹下，看看这里的代码：

<appwidget-provider xmlns:android="http://schemas.android.com/apk/res/android"
    android:initialLayout="@layout/example_appwidget"
    android:minHeight="60dp"
    android:minWidth="180dp"
    android:previewImage="@drawable/preview"
    android:resizeMode="horizontal|vertical"
    android:widgetCategory="home_screen|keyguard" >

</appwidget-provider>

这里有几个参数：

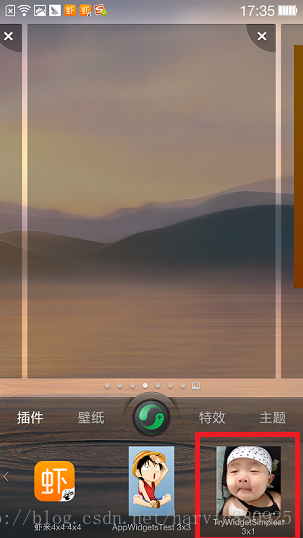

prviewImage:就是添加桌面控件时，我们的控件在列表中的显示状态，如下图所示，下面这个丑娃娃就是我们的显示图标……

android:initialLayout="@layout/example_appwidget"：这个就是指定初始化显示时，应该显示的布局；

下面看看这个布局文件：example_appwidget.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#33000000"
    android:gravity="center"
    android:orientation="horizontal" >

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginRight="8dip"
        android:background="@drawable/car_musiccard_up"/>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginRight="8dip"
        android:background="@drawable/car_musiccard_play"/>

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/car_musiccard_down"/>

</LinearLayout>

这个布局就是最上头显示出来的那个播放器的布局。

2、ExampleAppWidgetProvider extends AppWidgetProvider

在布局成功之后，下面就是根据通知实现逻辑了，这篇我们只接收通知，逻辑下篇再说。首先新建一个类ExampleAppWidgetProvider,将其派生自AppWidgetProvider；然后就会有下面的代码：

public class ExampleAppWidgetProvider extends AppWidgetProvider {

	 /*
	  * 在3种情况下会调用OnUpdate()。onUpdate()是在main线程中进行，因此如果处理需要花费时间多于10秒，处理应在service中完成。
	  *（1）在时间间隔到时调用，时间间隔在widget定义的android:updatePeriodMillis中设置；
	  *（2）用户拖拽到主页，widget实例生成。无论有没有设置Configure activity，我们在Android4.4的测试中，当用户拖拽图片至主页时，widget实例生成，会触发onUpdate()，然后再显示activity（如果有）。这点和资料说的不一样，资料认为如果设置了Configure acitivity，就不会在一开始调用onUpdate()，而实验显示当实例生成（包括创建和重启时恢复），都会先调用onUpate()。在本例，由于此时在preference尚未有相关数据，创建实例时不能有效进行数据设置。
	  *（3）机器重启，实例在主页上显示，会再次调用onUpdate()
	  */
	@Override
	public void onUpdate(Context context, AppWidgetManager appWidgetManager,
			int[] appWidgetIds) {

		super.onUpdate(context, appWidgetManager, appWidgetIds);
	}

	// widget被删除时调用
	@Override
	public void onDeleted(Context context, int[] appWidgetIds) {
		Log.d(TAG, "onDeleted(): appWidgetIds.length=" + appWidgetIds.length);

		super.onDeleted(context, appWidgetIds);
	}

	// 最后一个widget被删除时调用
	@Override
	public void onDisabled(Context context) {
		Log.d(TAG, "onDisabled");

		super.onDisabled(context);
	}

	// 第一个widget被创建时调用
	@Override
	public void onEnabled(Context context) {

		super.onEnabled(context);
	}

	// 接收广播的回调函数
	@Override
	public void onReceive(Context context, Intent intent) {

		super.onReceive(context, intent);
	}
}

这里不是继承接口，这几个函数并不是需要全部重写的，根据需要，要用到哪个可以重写哪个。

3、注册ExampleAppWidgetProvider

前面我们讲到AppWidgetProvider派生自BroadcastReciver，所以要提前注册，有关BroadcastReciver的注册有两种方法，静态注册和动态注册，因为这里要接收来自的消息，而且在程序启动时就开始自动监听，所以，这里需要静态注册。有关BroadcastReciver的问题，可以参看《BroadcastReceiver详解》

<!-- 声明widget对应的AppWidgetProvider -->
<receiver android:name=".ExampleAppWidgetProvider" >
    <intent-filter>
	<action android:name="android.appwidget.action.APPWIDGET_UPDATE" />
    </intent-filter>
    <meta-data android:name="android.appwidget.provider"
	android:resource="@xml/example_appwidget_info" />
</receiver>

（1）接收的action定义为："android.appwidget.action.APPWIDGET_UPDATE"这表明接收系统发来的有关这个app的所有widget的消息（主要是增加、删除）。

（2）<meta-data> 指定了 AppWidgetProviderInfo 对应的资源文件
android:name -- 指定metadata名，指定为android.appwidget.provider表示这个data中的数据是AppWidgetProviderInfo 类型的
android:resource -- 指定 AppWidgetProviderInfo 对应的资源路径。即，xml/example_appwidget_info.xml。
