声明：原始方法部分已经废弃，现在有更好的办法来实现DUILIB加载PNG图片，为保持学习的渐进性，我还是保留了原始方法部分的博文与代码，大家没有必要看原始部分了，直接看新方法部分吧；

新方法

前言：上周我研究了一周如何在DUILIB中加载PNG不规则背景图，但毕竟还是新接触GDI绘图，难度还是挺大的，一直没能找到一种方法在DUILIB中不大规模修改代码的情况下，能实现PNG图片加载，正在绝望之时，一位大牛出现了，就在前一天，他发表了一篇BLOG，修改了WM_PAINT消息响应，成功的实现了加载PNG图片，具体代码我还没有看，但成功加载是一点问题都没有的，这里我就把他的代码贴出来给大家，还有这位大牛写的几个小例子，相当不错。

修改源文件及示例下载地址（不要分，仅供分享）：http://download.csdn.net/detail/harvic880925/5457661

问题及解决(一定要看)：

1、关键问题，在修改了WM_PAINT后，文字都变成了透明的了，很蛋疼，下面是解决方案

将下面的代码覆盖UIRender.cpp里的DrawText, 注意添加头文件和命名空间

#include <gdiplus.h>
#include <windowsx.h>
#include <locale.h>
using namespace Gdiplus;
#pragma comment(lib, "gdiplus.lib")

void DrawText( HDC hDC, CPaintManagerUI* pManager,
		RECT& rc, LPCTSTR pstrText, DWORD dwTextColor, int iFont, UINT uStyle )
	{
    ASSERT(::GetObjectType(hDC)==OBJ_DC || ::GetObjectType(hDC)==OBJ_MEMDC);
    if( pstrText == NULL || pManager == NULL ) return;
    ::SetBkMode(hDC, TRANSPARENT);
    BYTE alphaValue = (dwTextColor)>>24;

    Gdiplus::Graphics graphics(hDC);
    Font myFont(hDC,pManager->GetFont(iFont));
    RectF layoutRect(
        static_cast<REAL>(rc.left),
        static_cast<REAL>(rc.top),
        static_cast<REAL>(rc.right - rc.left),
        static_cast<REAL>(rc.bottom - rc.top));
    StringFormat format;
    StringAlignment align=StringAlignmentCenter;
    int i=uStyle%16;
    if(i==0){  //判断水平align方式
        align=StringAlignmentNear;
    }else if(i==1){
        align=StringAlignmentCenter;
    }else if(i==2){
        align=StringAlignmentFar;
    }

    format.SetAlignment(align);  //水平方向的居左，居中，居右
    format.SetLineAlignment(StringAlignmentCenter); //垂直方向的居上，居中，和居下

    if(uStyle & DT_END_ELLIPSIS)format.SetTrimming( StringTrimmingEllipsisCharacter );
    if(uStyle & DT_SINGLELINE) format.SetFormatFlags( StringFormatFlagsNoWrap );
    Color textcolor(dwTextColor);

    //这里经过测试，获取到的R和B颠倒了，这里可能是GetBValue、GetRValue的提取方式与dwTextColor写入方式不同，
    //即如果用RGB写入，用COLOR的顺序方式提取是会出现颠倒现象的
    BYTE R=GetBValue(dwTextColor);
    BYTE B=GetRValue(dwTextColor);
    BYTE G=GetGValue(dwTextColor);
    SolidBrush textBrush(Color(255,R,G,B));
    graphics.DrawString(pstrText,
        -1,
        &myFont,
        layoutRect,
        &format,
        &textBrush);
}

添加字体：

showHtml一定要设置成FALSE，不然不会进入我们的函数，字体仍然会透明，如果想使用加粗啥啥的怎么办呢，这里我们使用设置字体的办法。

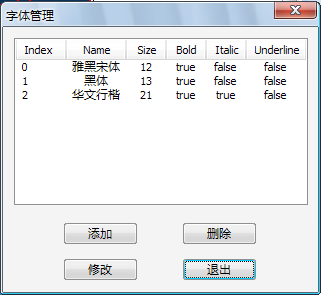

先点中XXX.XML，在属性里，选择“字体管理”，然后添加字体，比如我的：

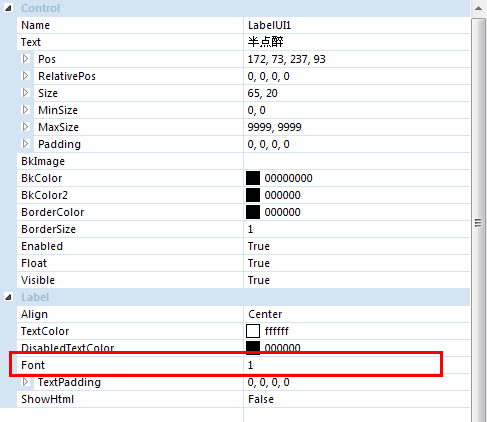

注意第一列的“Index”，然后到控件里，设置font属性，值就是要设置的字体的Index值。

如：

2、创建DLG时，会出现控件与背景对不齐的现象，，有时还会出现，当鼠标移动到按钮时，对话框会从右边自动消失，

如图：，红框的部分原来也是背景的一部分的，但当我移动到按钮或其它控件的时候，背景会一点点的消失掉，解决办法：

在handleMessage()里加上对WM_NCCALCSIZE和WM_NCHITTEST的响应代码！

在HandleMessage（）中加上如下两句代码：

	case WM_NCCALCSIZE:		lRes = OnNcCalcSize(uMsg, wParam, lParam, bHandled); break;//这个一定要有，
	case WM_NCHITTEST:		lRes = OnNcHitTest(uMsg, wParam, lParam, bHandled); break;//实现窗体大小缩放

OnNcCalcSize和OnNcHitTest的具体实现

LRESULT CBaseWnd::OnNcCalcSize(UINT /*uMsg*/, WPARAM /*wParam*/, LPARAM /*lParam*/, BOOL& /*bHandled*/)
{
	return 0;
}
LRESULT CBaseWnd::OnNcHitTest(UINT uMsg, WPARAM wParam, LPARAM lParam, BOOL& bHandled)
{
	POINT pt; pt.x = GET_X_LPARAM(lParam); pt.y = GET_Y_LPARAM(lParam);
	::ScreenToClient(*this, &pt);

	RECT rcClient;
	::GetClientRect(*this, &rcClient);

	if( !::IsZoomed(*this) ) {
		RECT rcSizeBox = paint_manager_.GetSizeBox();
		if( pt.y < rcClient.top + rcSizeBox.top ) {
			if( pt.x < rcClient.left + rcSizeBox.left ) return HTTOPLEFT;
			if( pt.x > rcClient.right - rcSizeBox.right ) return HTTOPRIGHT;
			return HTTOP;
		}
		else if( pt.y > rcClient.bottom - rcSizeBox.bottom ) {
			if( pt.x < rcClient.left + rcSizeBox.left ) return HTBOTTOMLEFT;
			if( pt.x > rcClient.right - rcSizeBox.right ) return HTBOTTOMRIGHT;
			return HTBOTTOM;
		}
		if( pt.x < rcClient.left + rcSizeBox.left ) return HTLEFT;
		if( pt.x > rcClient.right - rcSizeBox.right ) return HTRIGHT;
	}

	RECT rcCaption = paint_manager_.GetCaptionRect();
	if( pt.x >= rcClient.left + rcCaption.left && pt.x < rcClient.right - rcCaption.right \
		&& pt.y >= rcCaption.top && pt.y < rcCaption.bottom ) {
			CControlUI* pControl = static_cast<CControlUI*>(paint_manager_.FindControl(pt));
			if( pControl && _tcsicmp(pControl->GetClass(), _T("ButtonUI")) != 0 &&
				_tcsicmp(pControl->GetClass(), _T("OptionUI")) != 0 /*&&
				_tcsicmp(pControl->GetClass(), _T("TextUI")) != 0 */)
				return HTCAPTION;
	}

	return HTCLIENT;
}

最后：感谢ku625的分享，现在DUILIB还处于不成熟的阶段，我们大家只有联合起来共同努力，乐于分享，才能让DUILIB更强大，我们开发起来也更容易，还有这个方法的作者建了个群：322701541，供大家交流DUILIB技术，ku625非常热心，技术也很高，很有耐心地解答了我一些问题，在此表示感谢！！！！。

此方法的原出处：http://www.yutent.com/article-68.html

原始方法

前言：在一篇中，我们讲了怎么加载XML界面，这篇文章我们将讲解怎么创建不规则窗体也就是异形窗体。我们是在上一篇工程的基础上讲解，如果大家对基本加载XML还不清楚的话，还是先看前一篇吧

先看看效果：

下面讲解实现方法：

先打开上一篇的工程，跟我一步步做；

一、准备工作

1、准备一张.png的图片（名称我们叫做bg.png），如上，注意，如果你在图片中设置不透明度为30%的话，显示出来的也将是不透明度为30%的

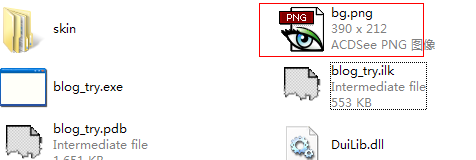

2、将其放在debug目录下，如图

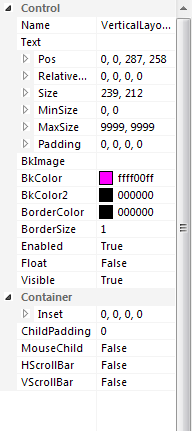

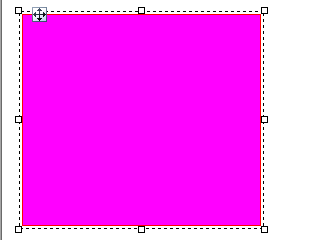

3．用UIDesigner设计一个XML文档，按钮啥啥的我都不加了，只加一个背景，背景色为：#ffff00ff，将XML文档放在debug中的skin目录下

4、准备文件IrregularWindow.h和IrregularWindow.cpp，并将它们加载到工程中

二、写代码

1、MainFrame类中添加一个成员变量：

CIrregularWindow *m_pBackWnd;

2、在CMainFrame::CMainFrame(void)函数中添加如下代码：

CMainFrame::CMainFrame(void)
{
	CStdString strResourcePath=CPaintManagerUI::GetInstancePath();
	CIrregularWindow::InitGDIplus();

	m_pBackWnd = new CIrregularWindow(strResourcePath + _T("bg.png"));

	assert(m_pBackWnd != NULL && _T("new CIrregularWindow() 失败!"));

	if(m_pBackWnd)
	{
		HWND hBkWnd = m_pBackWnd->GetHandle();
	}
}

意思是，在创建的时候调用CirregularWindow来初始化背景，注意这里会有一个HWND产生，也就是会有一个窗体产生，所以仅仅是这一个背景图片就会在运行的时候，在任务栏产生一个任务图标！！！！

3、在CMainFrame::OnCreate的最后添加上如下代码

	if(m_pBackWnd)
	{
		m_pBackWnd->AttachWindow(m_hWnd);//必须要让背景与当前要作为背景的窗口绑定起来
	};

一定要添加上这句，如果不添加上这句，前面搞的背景图片不会有任何效果，有兴趣大家看看这句的实现就会知道这句的作用了。这就不讲了

4、CMainFrame::HandleMessage中，添加上对WM_DESTROY的响应，在销毁窗口时，释放资源：

		case WM_DESTROY:
			::PostQuitMessage(0L);
			CIrregularWindow::UnInitGDIplus();
			delete m_pBackWnd;
			m_pBackWnd = NULL;
			return 0;

5、对_tWinMain的修改

最后就是入口函数了，这里有几个地方要修改下，先看代码吧：

int APIENTRY _tWinMain(HINSTANCE hInstance,
                     HINSTANCE hPrevInstance,
                     LPTSTR    lpCmdLine,
                     int       nCmdShow)
{
	CPaintManagerUI::SetInstance(hInstance);//设置程序实例
	CPaintManagerUI::SetResourcePath(CPaintManagerUI::GetInstancePath()
		+ _T("skin"));//实例句柄与渲染类关联,获得皮肤文件目录（加载皮肤文件在OnCreate之中）

	HRESULT Hr = ::CoInitialize(NULL);//初始化COM库, 为加载COM库提供支持
	if( FAILED(Hr) )
		return 0;

	CMainFrame* pMainFrame = new CMainFrame();//创建应用程序窗口类对象
	if( pMainFrame == NULL )
		return 0;
	//以背景的句柄为父窗口创建DLG，如果不这样的话，在任务栏会产生两个窗体，不信，你就把下面create的第一个参数改成NULL试试，你就懂了
	pMainFrame->Create(pMainFrame->m_pBackWnd->GetHandle(), _T("AdderCalc"), UI_WNDSTYLE_DIALOG, 0);
	//让背景图片居中
	pMainFrame->m_pBackWnd->CenterWindow();

	pMainFrame->ShowWindow(true);//显示窗口
	CPaintManagerUI::MessageLoop();//进入消息循环

	::CoUninitialize();//退出程序并释放COM库
	return 0;
}

这里更改了几个地方：

5．1：

pMainFrame->Create(pMainFrame->m_pBackWnd->GetHandle(), _T("AdderCalc"), UI_WNDSTYLE_DIALOG,0);

看一个参数，以前是NULL，现在是pMainFrame->m_pBackWnd->GetHandle()，也就是将背景图片产生的窗体作为父窗口产生DLG，如果不这样在任务栏会产生两个窗体，不信，你就把下面create的第一个参数改成NULL试试，你就懂了

5．2：

pMainFrame->m_pBackWnd->CenterWindow();

因为现在的主HWND是背景图片产生的窗体所以要以背景图片居中，直接pMainFrame ->CenterWindow();居中是无效的！！！

好了，到这就全部实现了，大家可以自己去添加自定义的按钮啥啥的，然后添加响应，嘿嘿

与往常一样，源码地址：http://download.csdn.net/detail/harvic880925/5374535

转载要标明出处哦：http://blog.csdn.net/harvic880925/article/details/8925650

声明：感谢金山影音漂亮的图片，该图片来源于网络，如果有任何侵权问题，请及时联系我，我会删除，谢谢！！
