第一章计算机网络概述

---

一、因特网发展与概述

1.1 网络、互联网、因特网

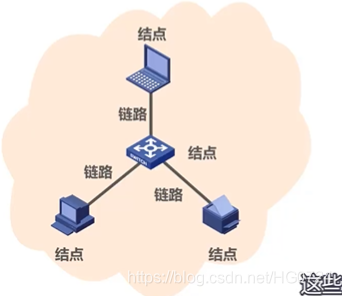

网络由若干结点和连接这些结点的链路组成。

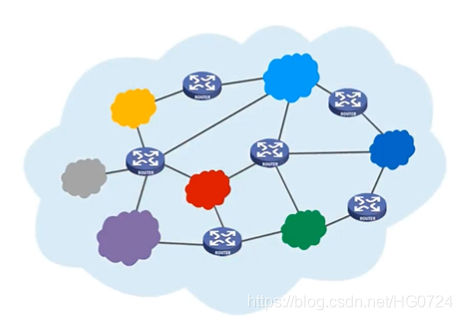

多个网络还可以通过路由器连接起来，这样就构成了一个范围更大的网络，即互联网。因此，互联网是‘网络的网络’

因特网是世界上最大的互联网络（用户数以亿记，互联的网络数以百万计）

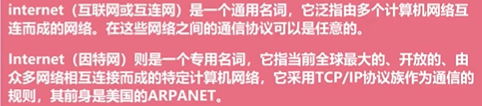

• internet与Internet的区别


---

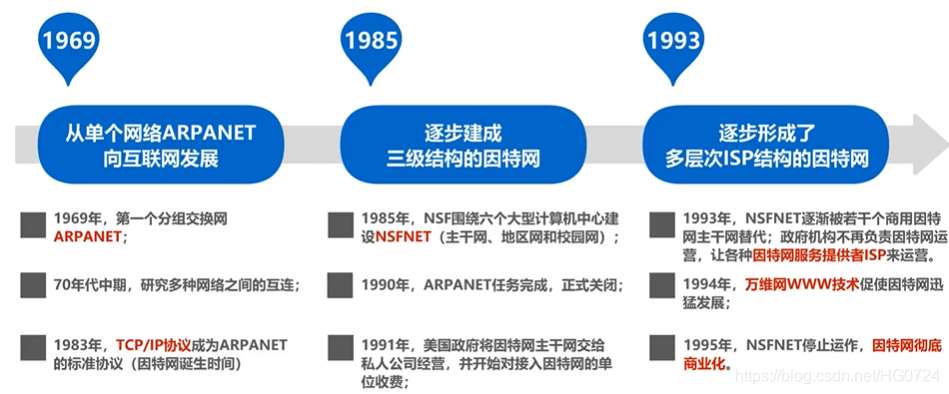

1.2 因特网发展的三个阶段

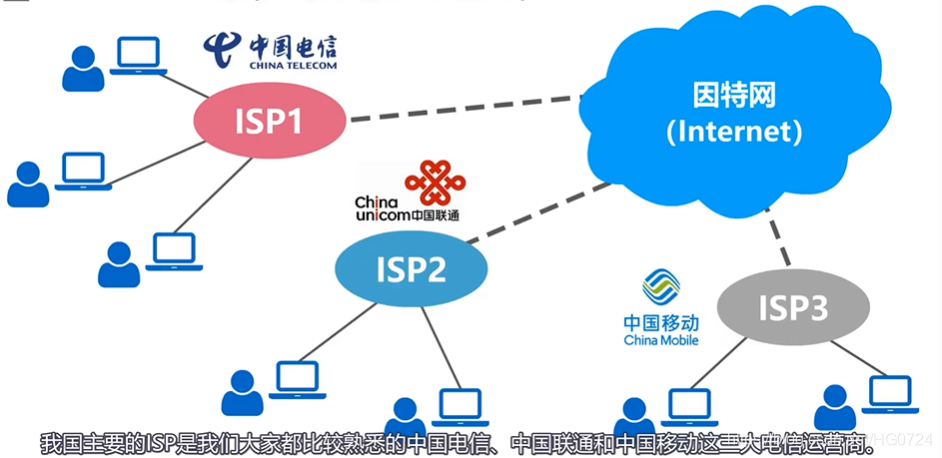

1.2.1 ISP因特网服务提供者

普通用户如何接入到因特网（Internet）？
实际上是通过ISP接入因特网的。ISP可以从因特网管理结构申请到成块的IP地址，同时拥有通信线路以及路由器等联网设备。任何机构和个人只要向ISP缴纳规定的费用，就可以从ISP得到所需要IP地址。这一点很重要，因为因特网上的主机都必须有IP地址才能通信。这样就可以通过该ISP接入因特网。

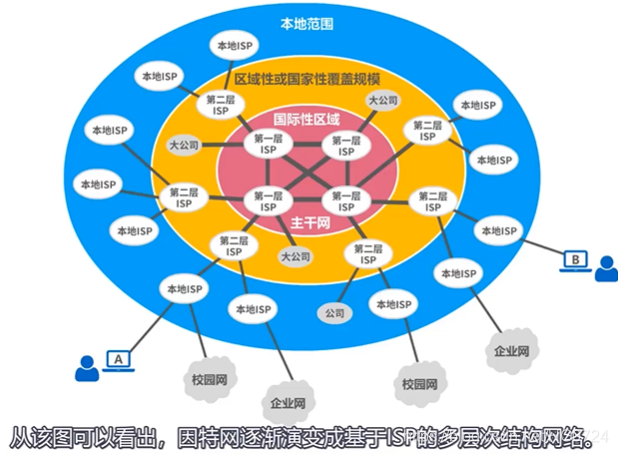

1.2.2 基于ISP的三层结构的因特网

一旦某个用户能够接入到因特网，那么他也可以称为一个ISP，只需要购买一些调制解调器或者路由器这样设备，让他人能够和他相连。

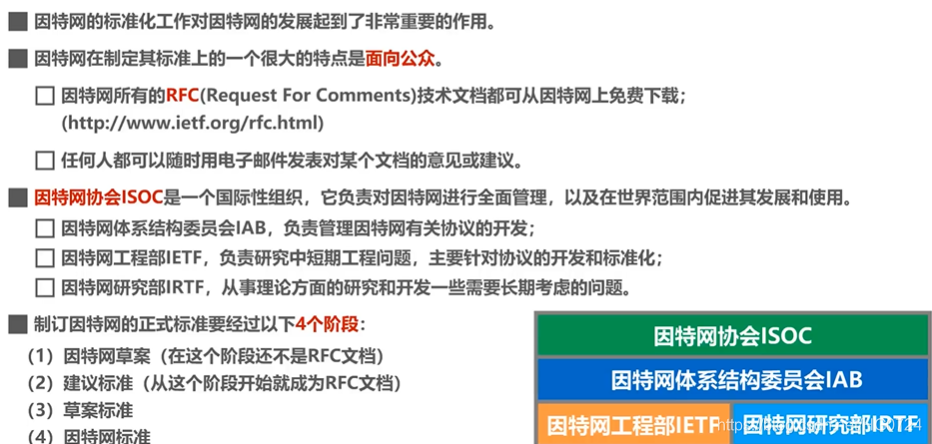

1.3 因特网的标准化工作

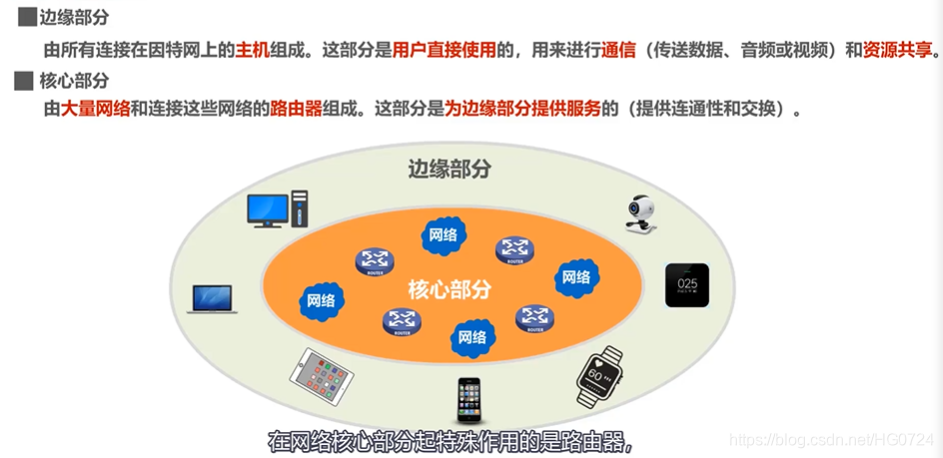

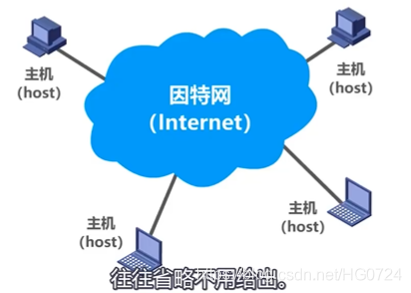

1.4 因特网的组成

因特网的拓扑结构较为复杂，且覆盖全球。
功能划分：边缘部分、核心部分

路由器：一种专用计算机，但我们不称它为主机，是实现分组交换的关键构件，任务：转发收到的分组，这是网络核心部分最重要的功能。

---

二、三种交换方式

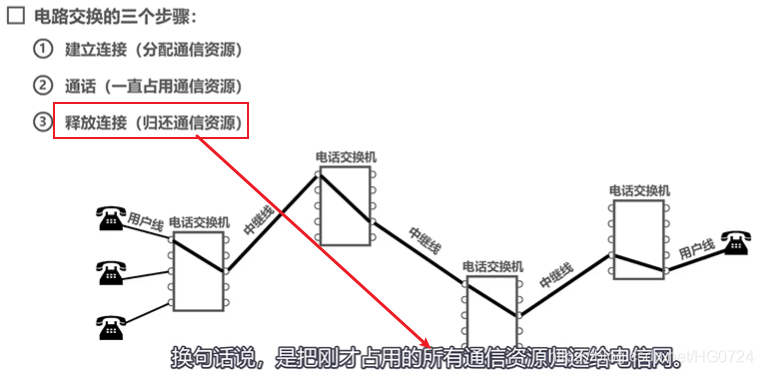

2.1 电路交换

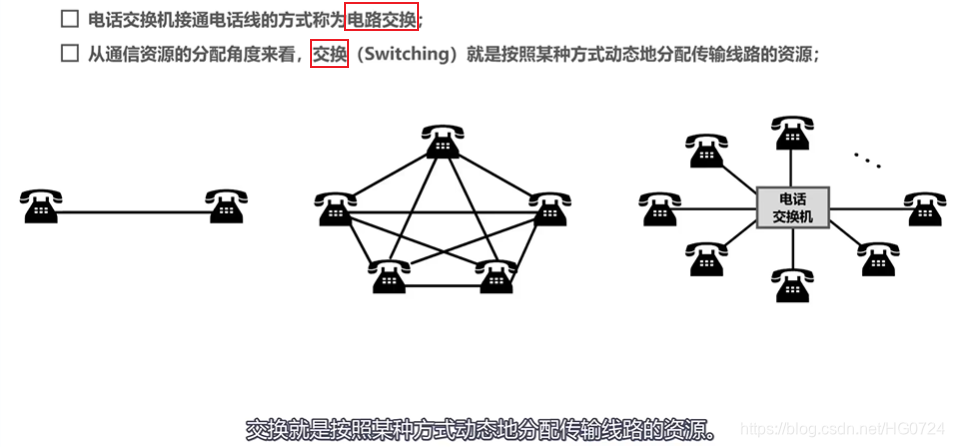

所有的电话机两两相连是不现实的。于是人们认识到，为了使每一步电话能够很方便的和另一部电话通信，应该使用一个中间设备将这些电话连接起来，这个中间设备就是电话交换机。
电话交换机：可以认为是有多个开关的开关器，可以将需要通信的任意两部电话线路按需接通。从而大大减少了连接的电话数量。

思考：使用电路交换计算机数据是否可行？
应该可以实现。当使用电路交换来传送计算机数据时，其线路的传输效率往往很低。这是因为计算机数据是突发式的出现在传输线路上的。
例如：当用户正在输入和编辑一份待传输文件时，用户所占用的通信资源暂时未被利用，该通信资源也不能被其他人利用，宝贵的通信资源因此被浪费

2.2 分组交换-存储转发方式

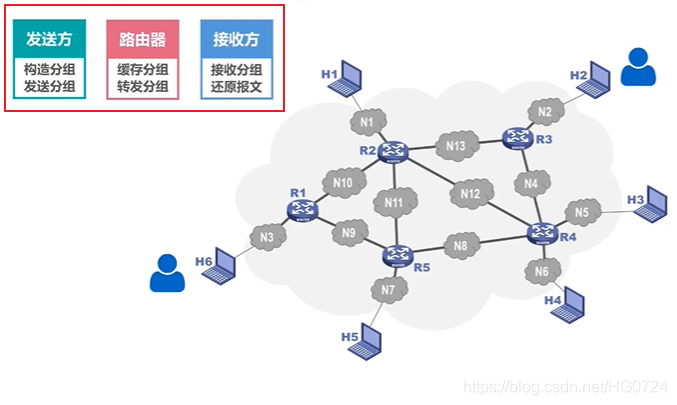

主机H6用户发送消息给主机H2用户：
通常把表示消息的整块数据称为一个报文。发送报文之前，先把较长的报文划分称为一个个更小的等长数据段。在每一个数据段前面，加上一些必要的控制信息组成首部，这就构成了一个分组（包），相应地，首部也可以称为包头。
思考：添加首部的作用是什么？难道不会增加传输的数据量？
首先，首部中会包含分组目的地址，否则分组传输路径中的各分组交换机（也就是各路由器），就不知道如何转发分组了。
分组交换机作用：分组交换机接收到一个分组后，先将分组暂时存储下来，再检查其首部，按照首部中的目的地址进行查表转发。找到合适的转发接口，通过该接口将分组转发给下一个分组。
当目的地址到达后，如本例中的H2主机收到分组后，会去掉他们的首部，将各数据段组合还原出原始报文。

2.3 报文交换-存储转发方式

报文交换对报文的大小没有限制，这就要求交换节点需要有较大的缓存空间。
报文交换用于早期的电报通信网，现在较少使用，通常被先进的分组交换方式所取代。

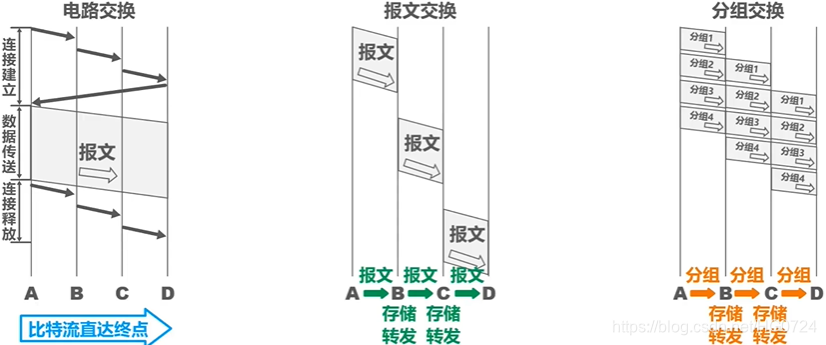

2.4 ⭐三种交换方式总结

电路交换：通信之前要先建立连接。然后使用建立好的连接进行数据传送，数据传送结束后，需要释放连接，以归还之前建立连接所占用的通信线路资源。
报文交换：可以随时发送报文，不需要事先建立连接；整个报文先传送到相邻节点交换机，全部存储下来后进行查表转发，转发到下一各节点交换机。
分组交换：可以随时发送分组，不需要事先建立连接；构成原始报文的一个个分组，依次在各个结点交换机上存储转发。各结点交换机在发送分组的同时，还缓存接受到的分组。

使用电路交换时，一旦建立连接，中间各个结点交换机就是直通形式的，比特流可以直达终点；
使用报文交换时，整个报文需要在各结点交换机上进行存储转发，由于不限制报文大小，因此需要各结点交换机都具有较大的缓存空间。
使用分组交换时，构成原始报文的一个个分组，在各结点交换机上进行存储转发，相比报文交换，减少了转发时延，还可以避免过长的报文长时间占用链路，同时也有利于进行差错控制。

• 三种交换方式总结
• 电路交换

• 优点：1）通信延时小：由于通信线路为通信双方用于专用，数据直达，因此通信延时非常小。连续传输大量数据时，这一优点非常明显。
  2）有序传输：通信双方只有一条专用通信线路，数据只在这一条线路上传输，因此不存在失序问题。
  3）没有冲突：不同的通信双发拥有不同的信道，不会出现征用物理信道的问题。
  4）适用范围广：不仅传输数字信号，也可传输模拟信号。
  5）实时性强
  6）控制简单
• 缺点：1）建立时间长：电路交换的平均连接时间对计算机通信来说太长；
  2）线路独占，使用效率低：电路交换一旦建立连接，物理通路就被通信双方独占，即使通信线路空闲，也不能供其他用户使用，因而信道利用率很低。
  3）灵活性差：只要连接建立的物理通路出现一点故障，就必须重新拨号建立连接，这对十分紧急和重要的通信是不利的。
  4）难以规格化：电路交换时，数据直达，不同规格、不同速率、不同类型的终端很难互相进行通信，也难以在通信过程中进行差错控制。

• 报文交换

• 优点：1）无需建立连接：通信双方无需预先建立一条专用的通信线路，不存在建立连接的时延，用户可以随时发送报文。
  2）动态分配线路：当发送放把报文传送给结点交换机时，结点交换机先存储整个报文，然后选择一条合适的空闲线路，将报文发送出去。
  3）提高线路可靠性：如果某条传输路径发生故障，会重新选择另一条路径传输数据，因此提高了传输的可靠性。
  4）提高线路利用率：通信双方不是固定占用一条通信线路，而是在不同时间分段部分占用物理线路，因而大大提高了通信线路的利用率。
  5）提供多目标服务：一个保温可以同时发送给多个目的地址，这在电路交换中是难以实现的。
• 缺点：1）引起转发时延：由于报文在结点交换机上要历经存储转发的过程。
  2）需要较大的存储缓存空间：由于报文交换对报文大小没有限制
  3）需要携带额外的信息量：报文需要携带目标地址、源地址等信息。

• ⭐🌙分组交换

• 优点：1）无需建立连接：分组交换不需要为通信双方预先建立一条专用的通信线路，不存在建立连接的时延，用户可以随时发送分组。
  2）线路利用率高：通信双方不是固定占用一条通信线路，而是在不同时间分段部分占用物理线路，因而大大提高了通信线路的利用率。
  3）简化了存储管理：相对于报文交换而言的。因为分组的长度固定，相应的缓冲区的大小也固定，管理起来相对容易。
  4）加速传输：由于分组是逐个传输的，这就使得后一个分组的存储操作与前一个分组的传输操作同时进行。
  5） 减少出错概率和重发数据量：分组比报文小，因此出错概率必然减小。即便分组出错，也只需重传出错的分组，这比重传报文时数据量小很多，这样不仅提高了可靠性，也减少了传输时延。
• 缺点：1）引起了转发时延：由于分组在结点交换机上要历经存储转发的过程。
  2）需要传输额外的信息量：将原始报文分割成等长的数据块，每个数据块都要加上源地址、目的地址等控制信息，从而构成分组。因此使得传送的信息量增大。
  3）对于数据报服务，存在失序、丢失或重复分组的问题；对于虚电路服务，存在呼叫建立数据传输、虚电路释放三个过程

---

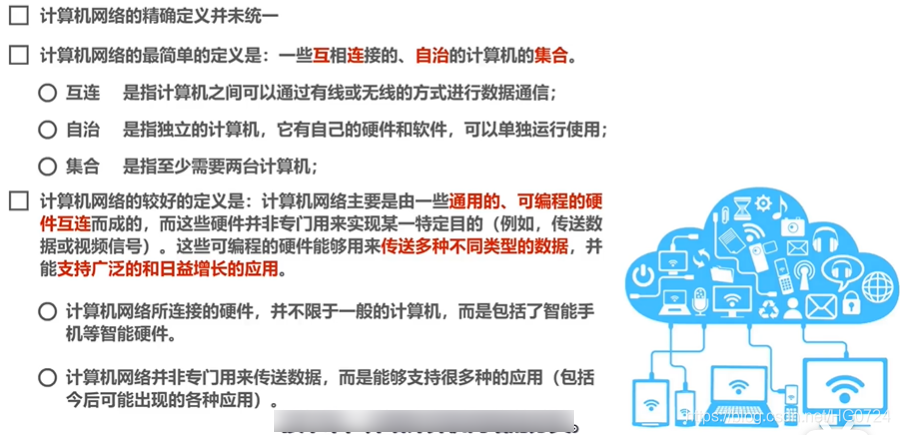

三、计算机网络的定义

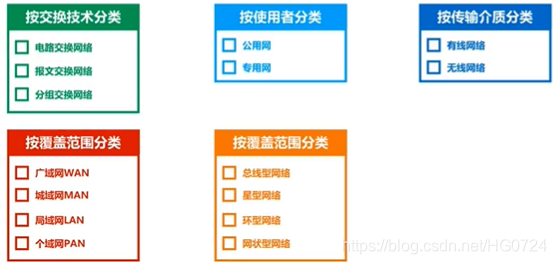

3.1 计算机网络的分类

• 拓扑结构
• 总线型网络

• 优点：建网容易、增减结点方柏霓、节省线路
• 缺点：重负载时通信效率低、总线任意一处出现故障、则全网瘫痪。

• 星型网络

将每个计算机都以单独的线路与中央设备相连。
中央设备早期是计算机，后来是集线器。现在一般是交换机或路由器。
这种拓扑结构便于网络的集中控制和管理，因为端用户之间的通信必须经过中央设备。缺点时成本高，中央设备对故障敏感。

• 环形网络

最典型的：令牌环局域网
环可以是单环，也可以是双环，环中信号是单项传输的。

• 网状行网络

一般情况下，每个结点至少由两条路径与其他结点相连，多用在广域网中。
优点：可靠性高
缺点：控制复杂、线路成本高。

---

四、计算机网络性能指标

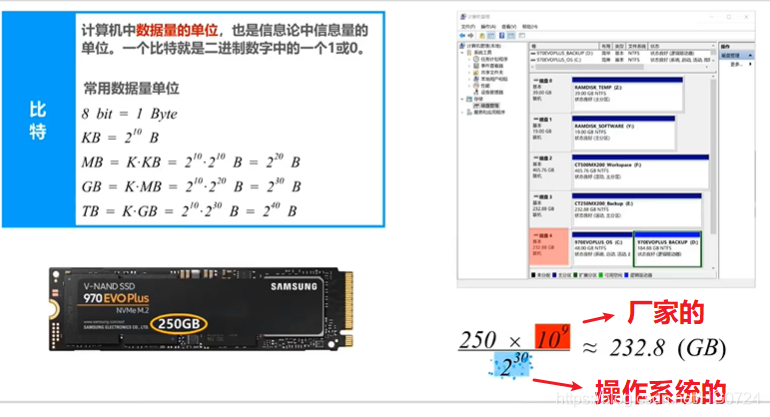

4.1 比特

大写K在数量单位中的值为1024.

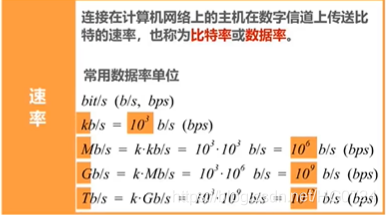

4.2 速率

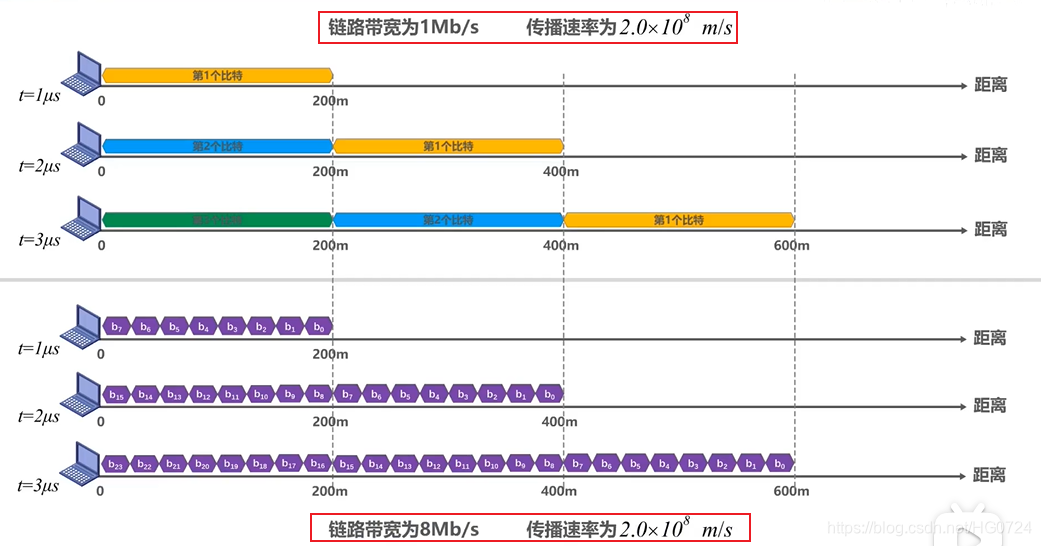

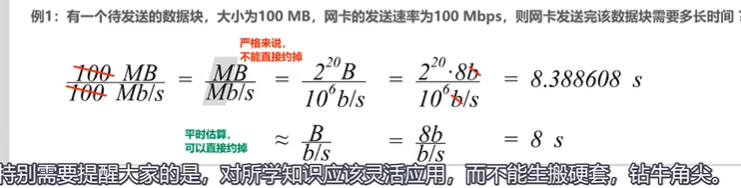

• • 例题：

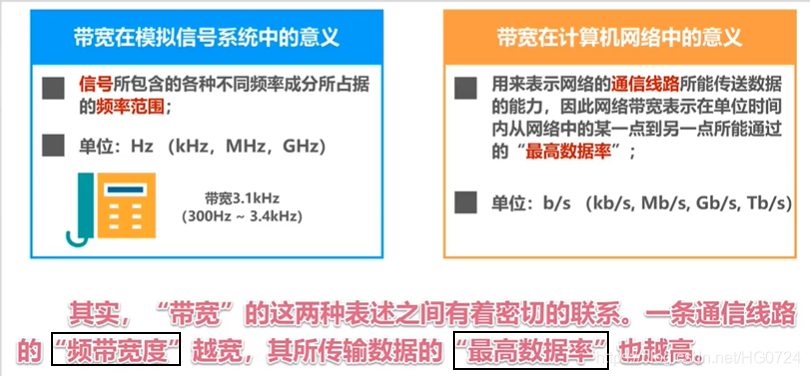

4.3 带宽

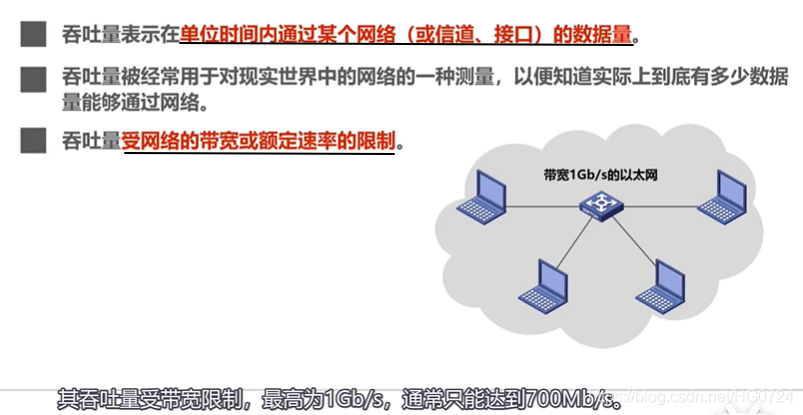

4.4 吞吐量

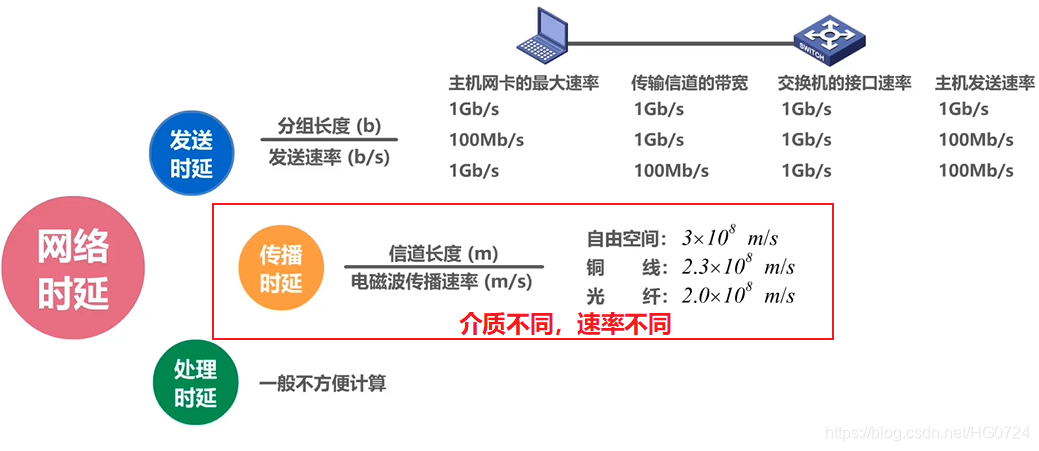

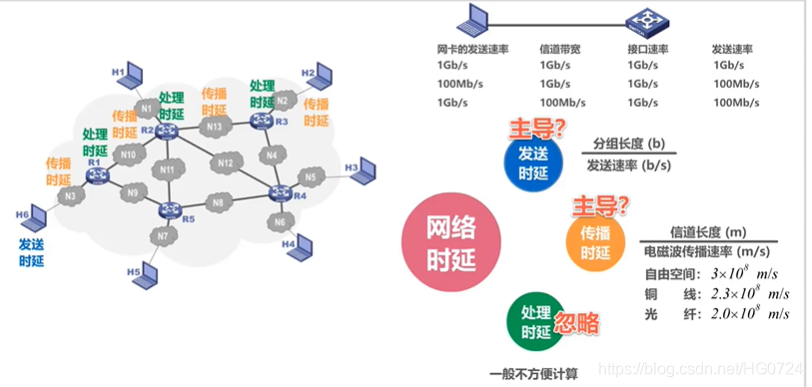

4.5 时延

分组从源主机传送给目的主机的过程中，都会在哪些地方产生时延？

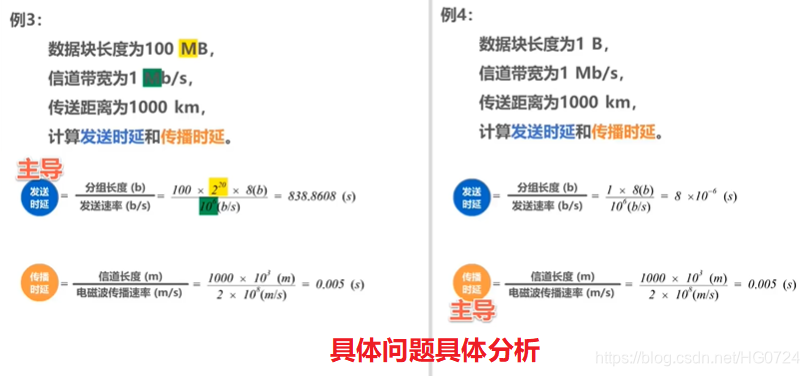

• • 例题

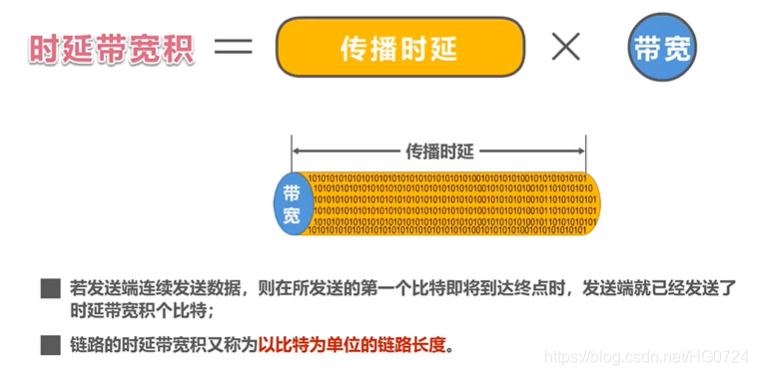

4.6 时延带宽积

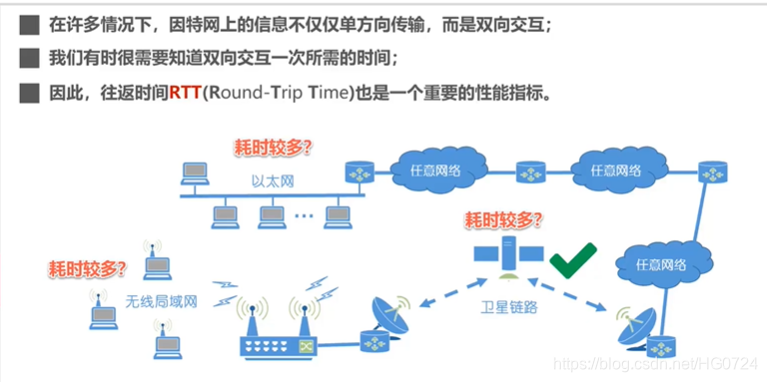

4.7 往返时间 RTT

RTT：从源主机发送分组开始，直到源主机收到来自目的主机的确认分组为止所需要的时间

一般情况下，卫星链路的距离比较远，所带来的传播时延比较大。
例如，地球同步卫星距离地球36000公里，那么可以计算出通过同步卫星转发分组所带来的传播时延大约为240ms（1s=1000ms）
光速/电磁波：3.0×10^8 m/s

4.8 利用率

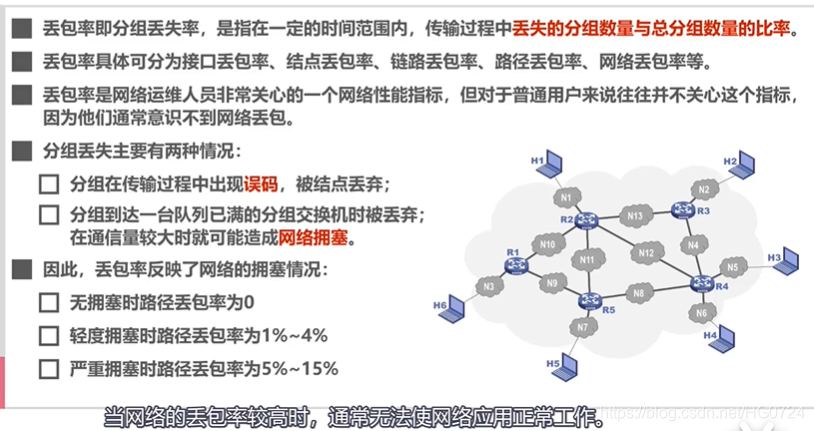

4.9 丢包率（分组丢失率）

---

五、⭐计算机网络体系结构

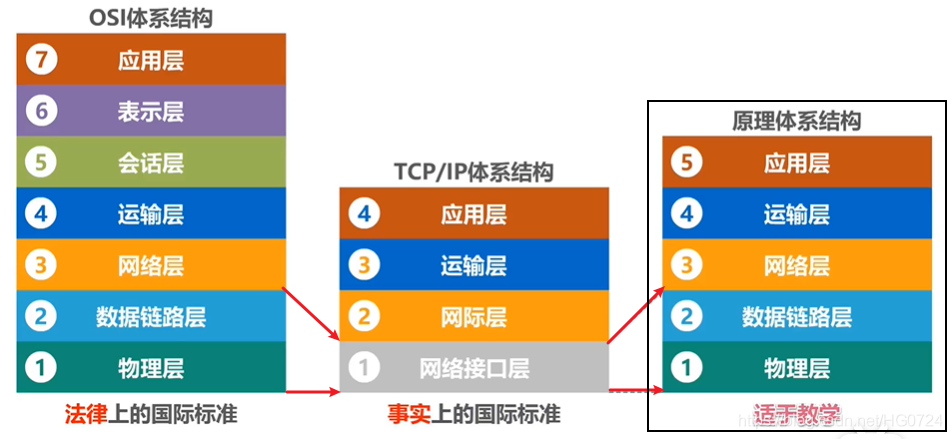

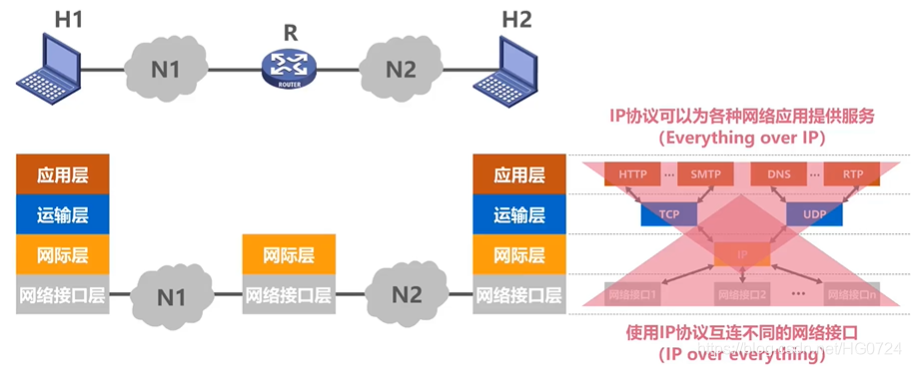

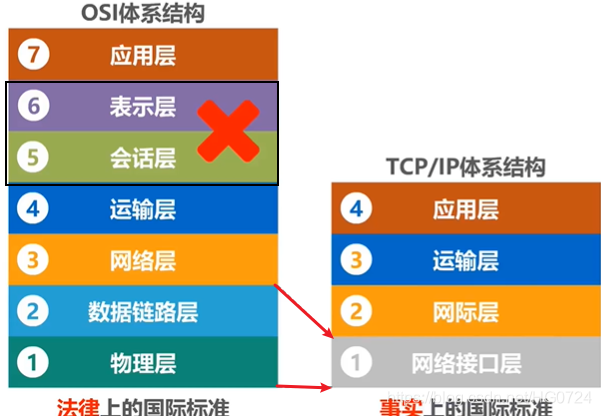

5.1 常见的计算机网络体系结构

OSI失败原因：

• OSI专家缺乏实际经验，他们在完成OSI标准时没有商业驱动力。
• OSI的协议实现起来过分复杂，而且运行效率很低。
• OSI标准的指定周期太长，使得按照OSI标准生产的设备无法及时进入市场。
• OSI的层次划分不太合理，有些功能在多个层次中重复出现。

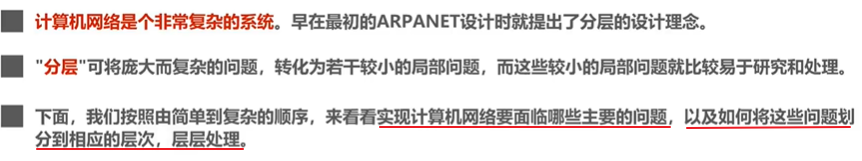

5.2 计算机网络体系结构分层的必要性

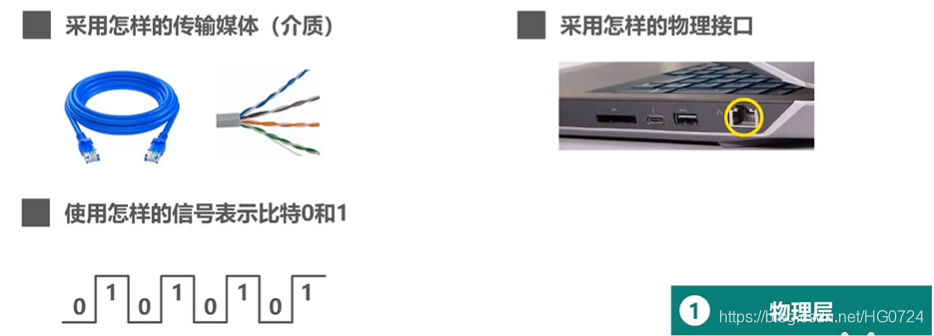

• 物理层

两台电脑通过一条网线连接起来。对于这种最简单情况，考虑以下问题：

两点说明：
1.严格来说，传输媒体并不属于物理层，它并不包含在体系结构之中。
2.计算机网络中传输的信号并不是我们举例的方波信号。我们之所以举例成方波信号，是为了初学者容易理解。

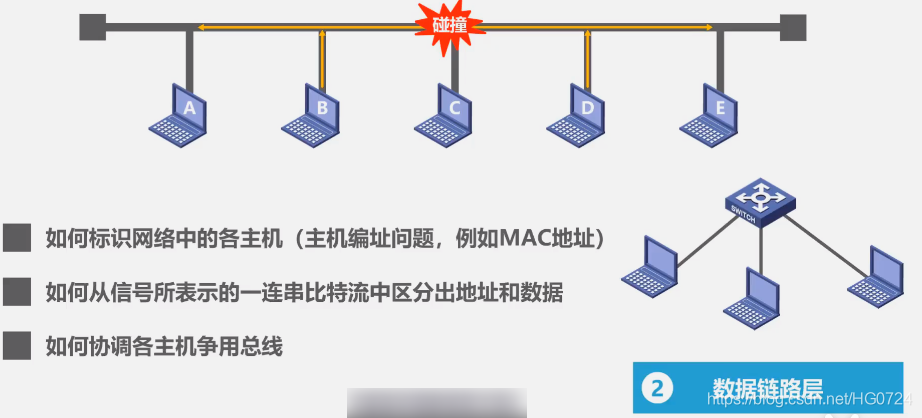

• 数据链路层

使用的计算机网络，一般都由多台主机构成。
例如，主机A，B，C，D，E通过总线互连，构成了一个总线型网络。
假设已经解决物理层问题，即主机之间可以发送信号来传输比特0或者1了。

面临的问题：

只要解决了物理层和数据链路层各自所面临的问题，我们就可以实现分组在一个网络上传输了。

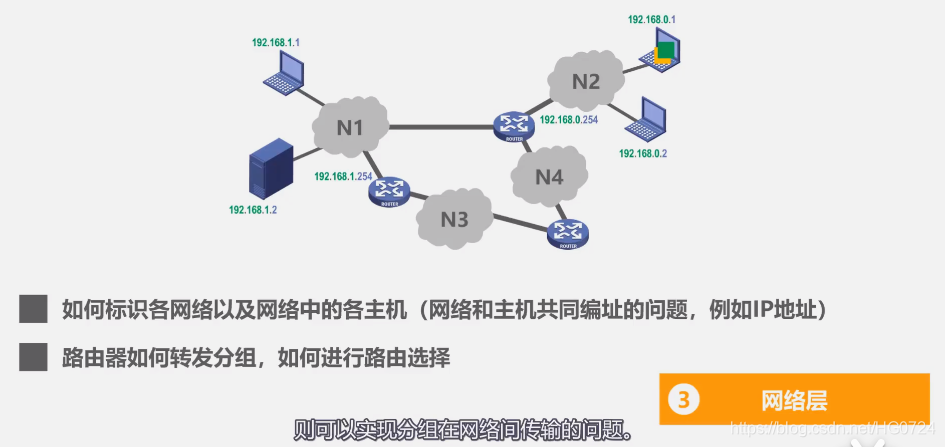

• 网络层

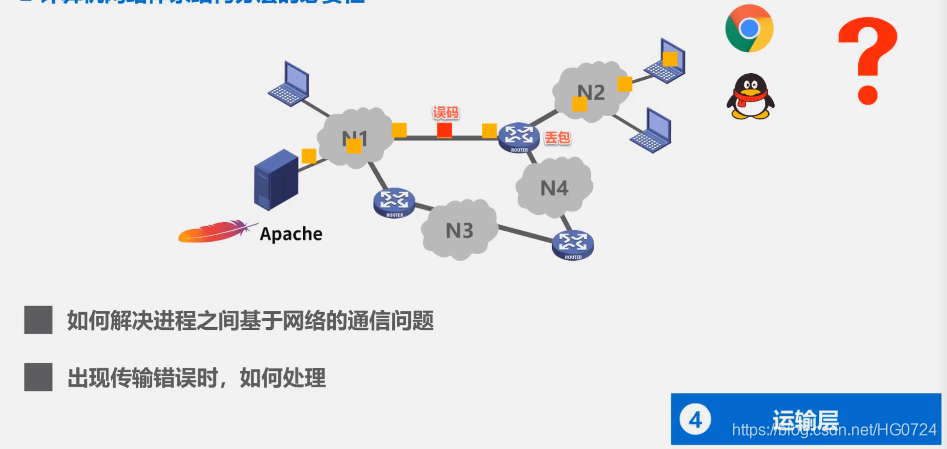

• 运输层


至此，我们解决了物理层、数据链路层、网络层以及运输层各自的问题，则可以实现进程之间基于网络的通信。

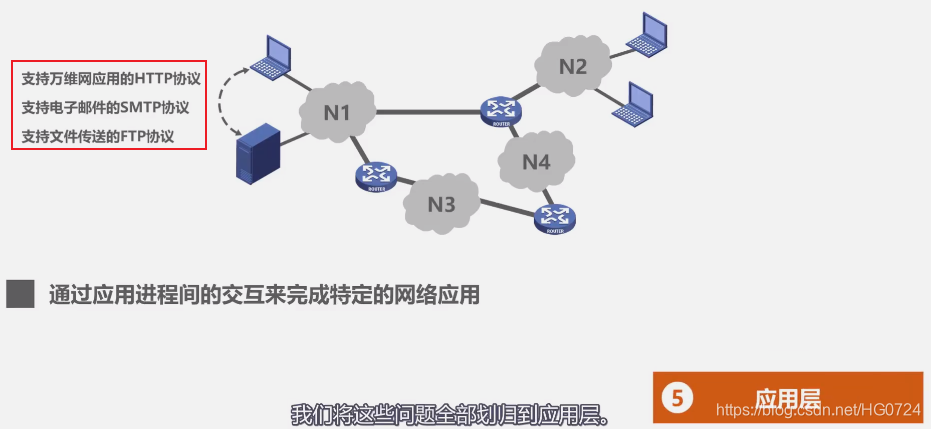

• 应用层

在此基础上，只需制定各种应用协议，并按协议标准编写相应的应用程序，通过应用进程间的交互来完成特定的网络应用。

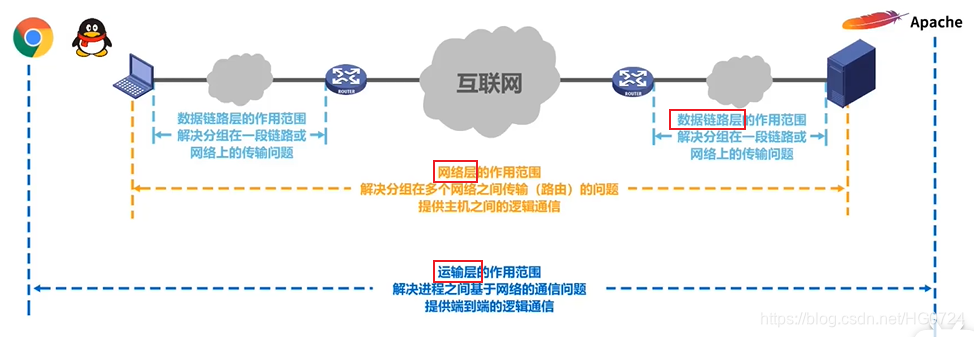

• 总结


5.3 计算机网咯体系结构分层思想举例

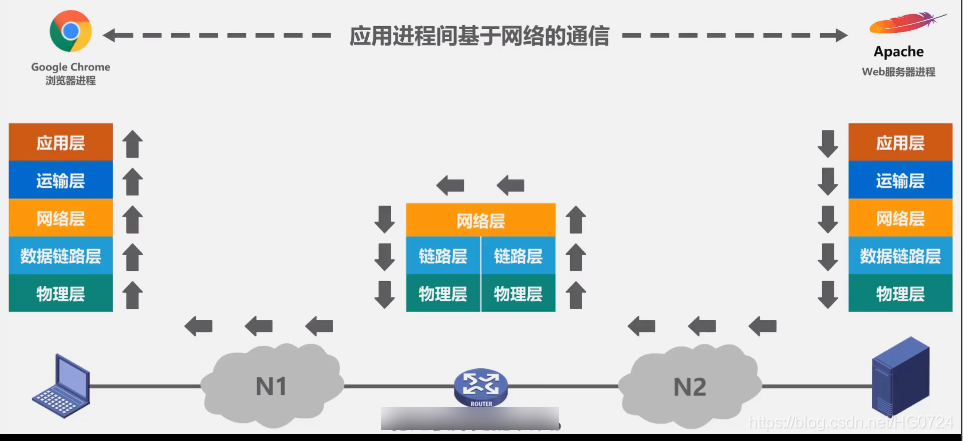

主机和Web服务器之间基于网络的通信，实际上是主机中的浏览器应用进程与Web服务器中的Web服务器应用进程之间基于网络的通信。
HTTP请求报文--->TCP报文段--->IP数据报--->帧--->比特流

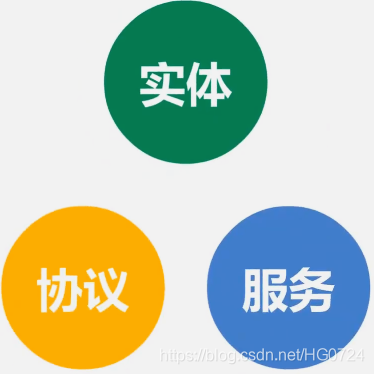

5.4 计算机网络体系结构中的专用术语

专用术语适用于任何一个体系结构

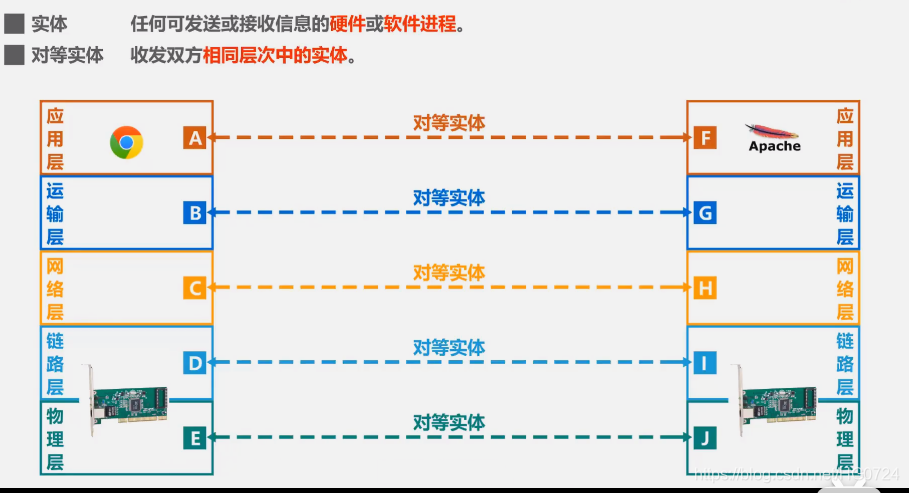

5.4.1 实体

实体：指任何可发送或接受信息的硬件或软件进程。
对等实体：是指通信双方相同层次中的实体。

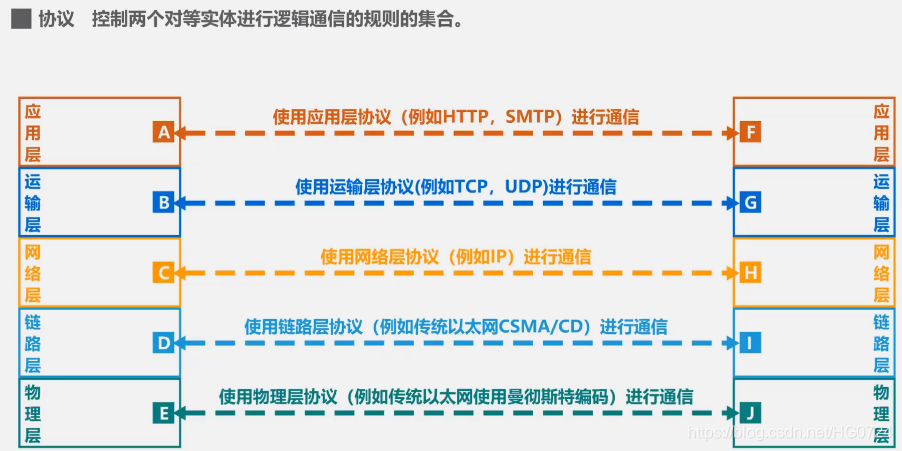

5.4.2 协议

逻辑通信：假设出的通信，实际上并不存在。目的在于方便我们单独研究体系结构某一层，而不用考虑其他层。

协议三要素：

• 语法：定义通信双方交换信息的格式（定义所交换信息由哪些字段以及何种顺序构成）
  例如：IP数据包格式
• 语义：定义收发双方所要完成的工作
  例如：主机双方发送HTTP的GET请求给Web服务器，Web服务器收到后执行相应的操作，然后发回HTTP的响应。
• 同步：定义说法双方的时序关系

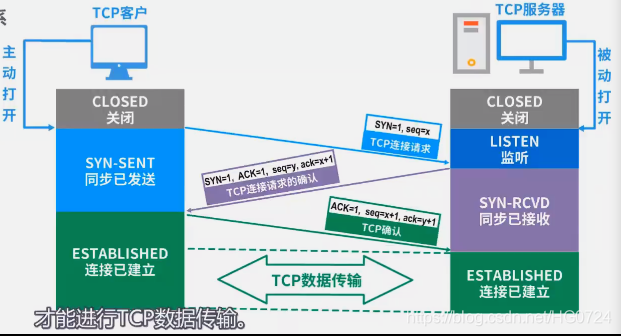

  例如：TCP的‘三报文握手’建立连接的过程。

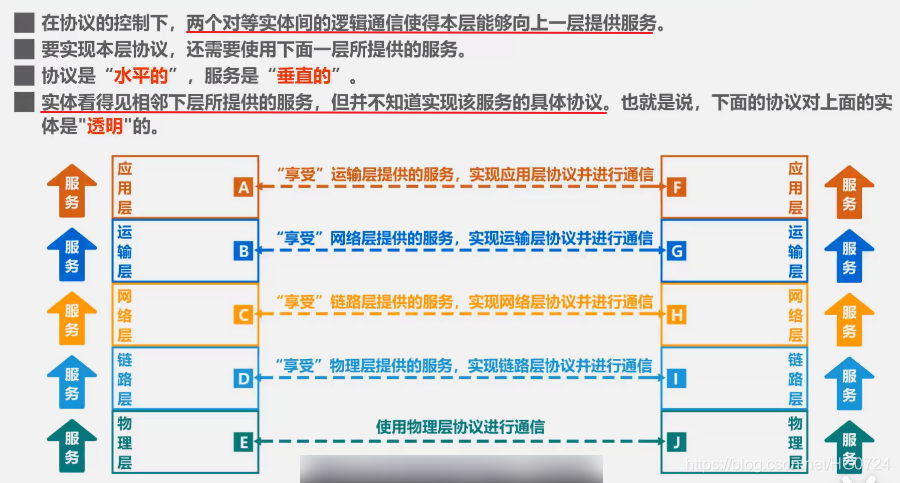

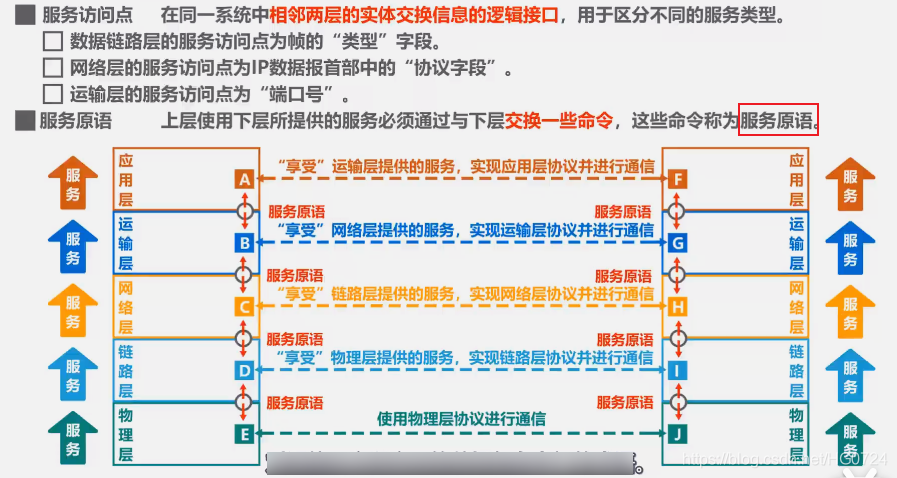

5.4.3 服务

举例：我们肯定看得见手机为我们提供的各种服务，但我们只是享受这种服务，而没有必要弄懂手机的工作原理。

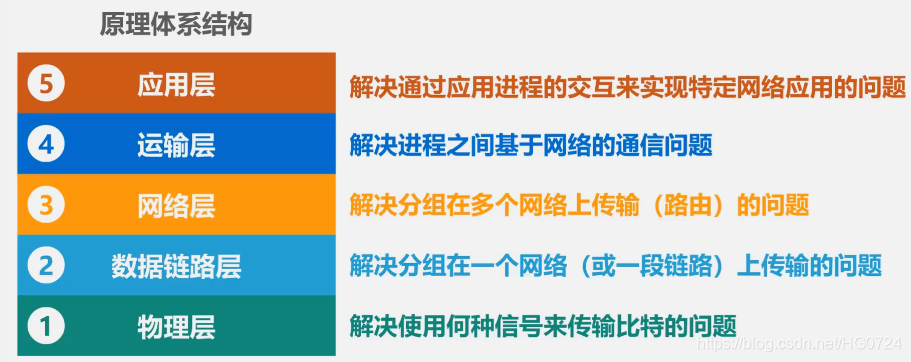

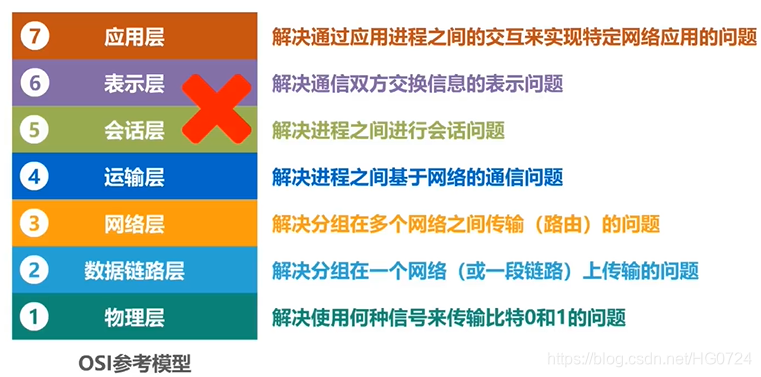

总结

物理层：解决适用何种信号来传输比特的问题
数据链路层：解决分组在一个网络（或一段）上传输的问题。
网络层：解决分组在多个网络间传输（路由）的问题。
运输层解决进程之间基于网络的通信问题。
应用层：解决应用进程间的交互来实现特定网络应用的问题。

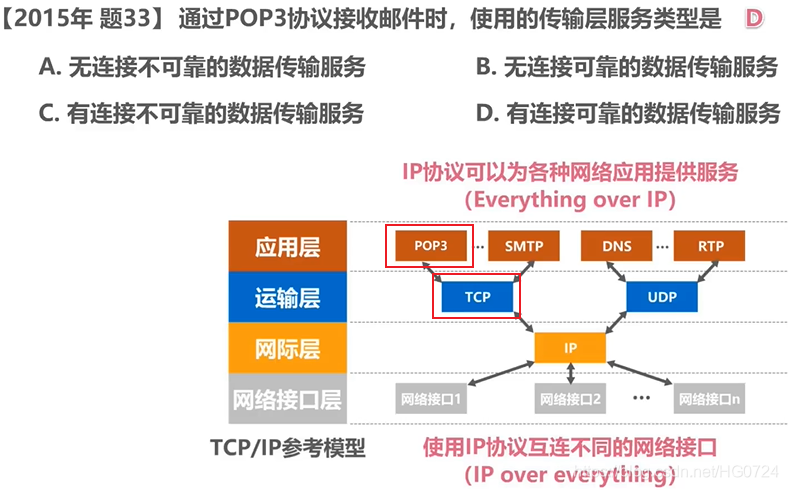

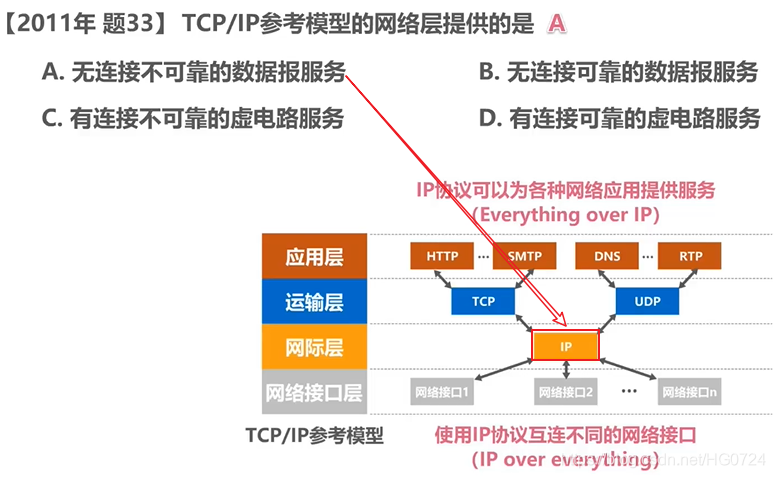

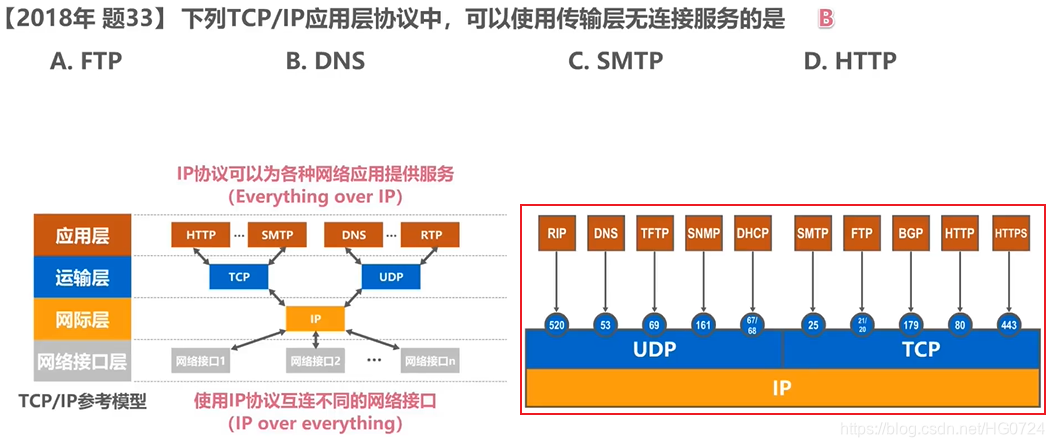

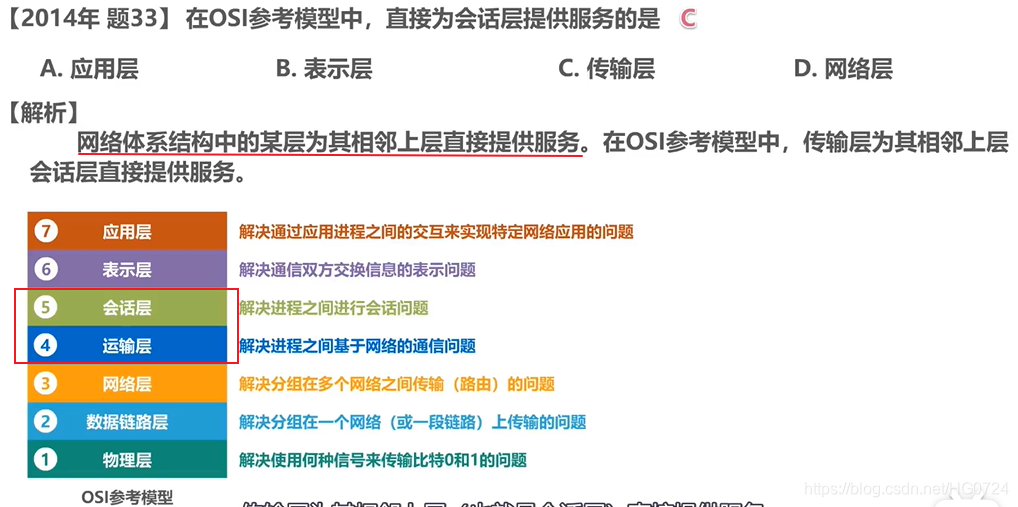

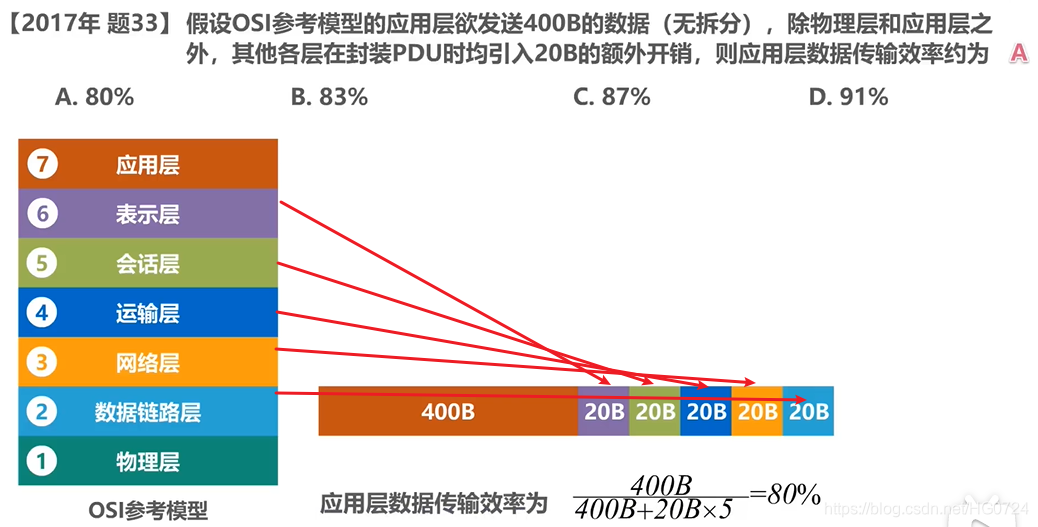

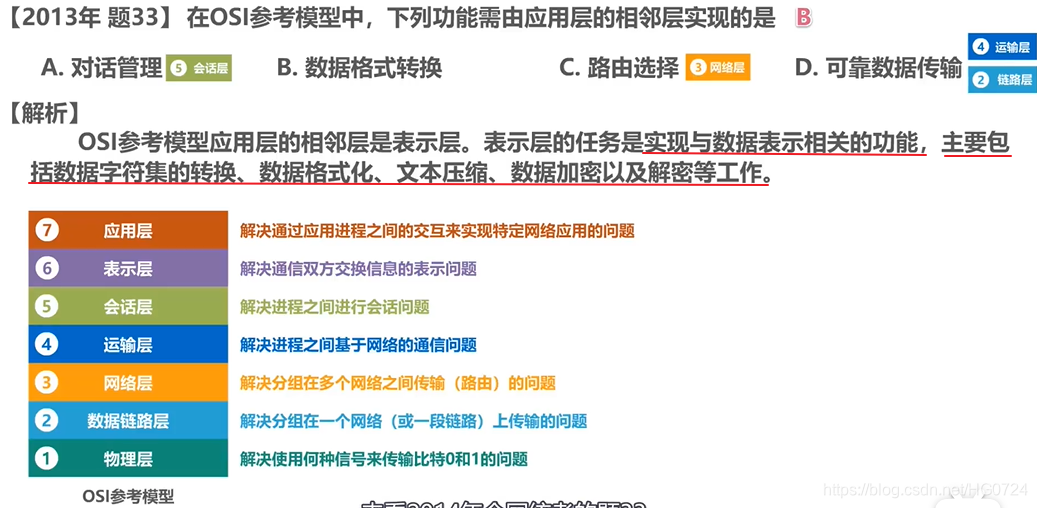

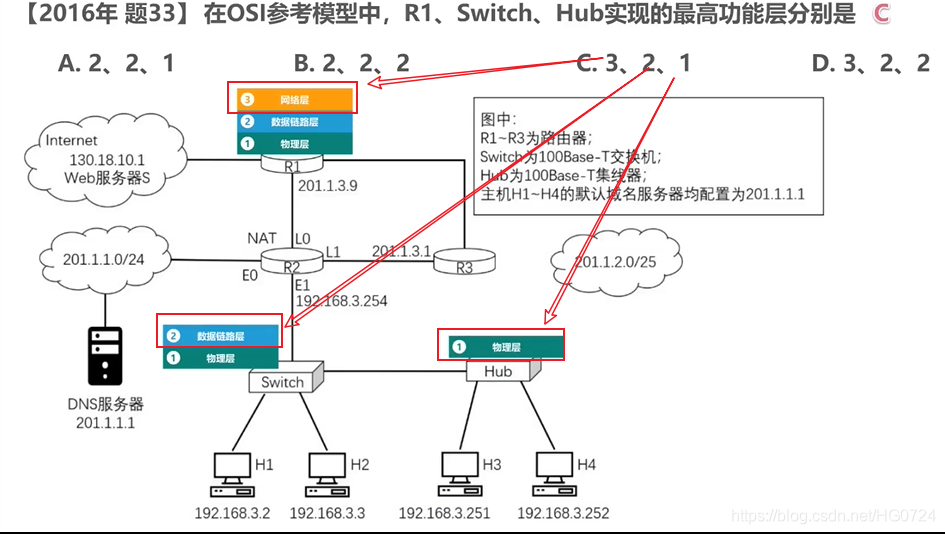

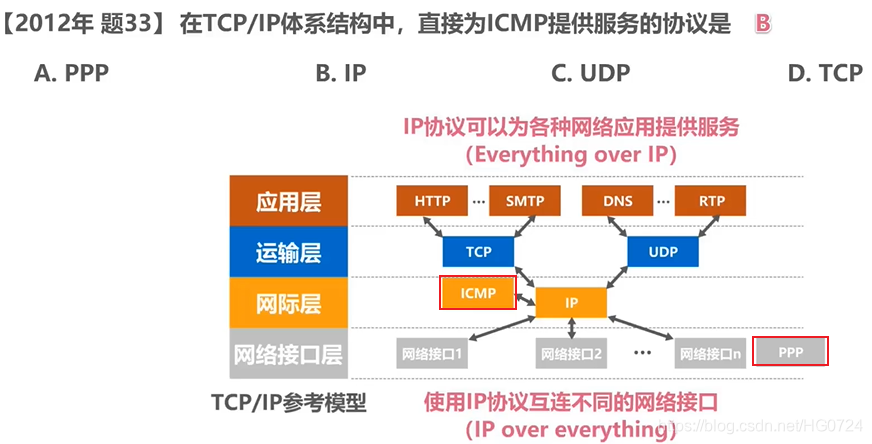

习题

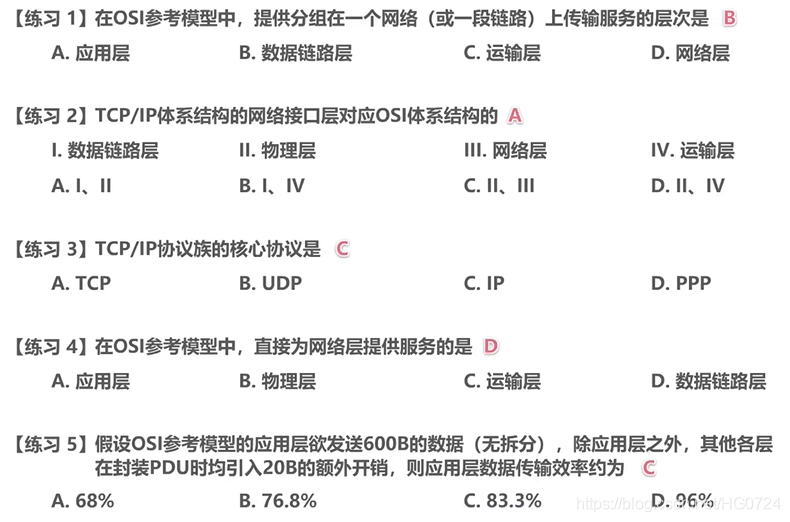

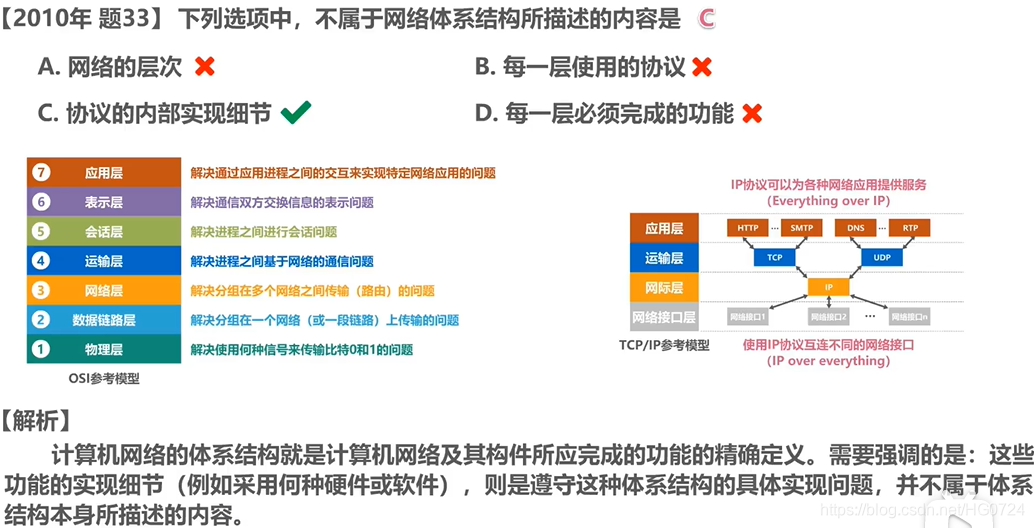

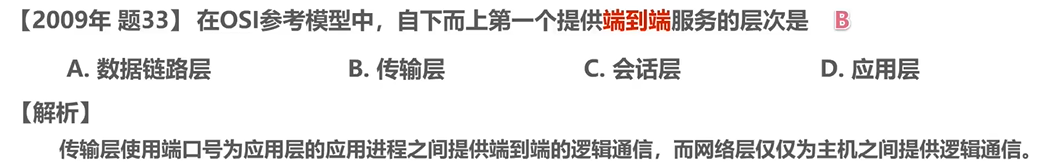

基础概念习题

1.


2.
3.
4.
5.

可靠传输，属于运输层功能。对于无线链路，还属于数据链路层功能。

6.
7.
8.
9.
10.
11.

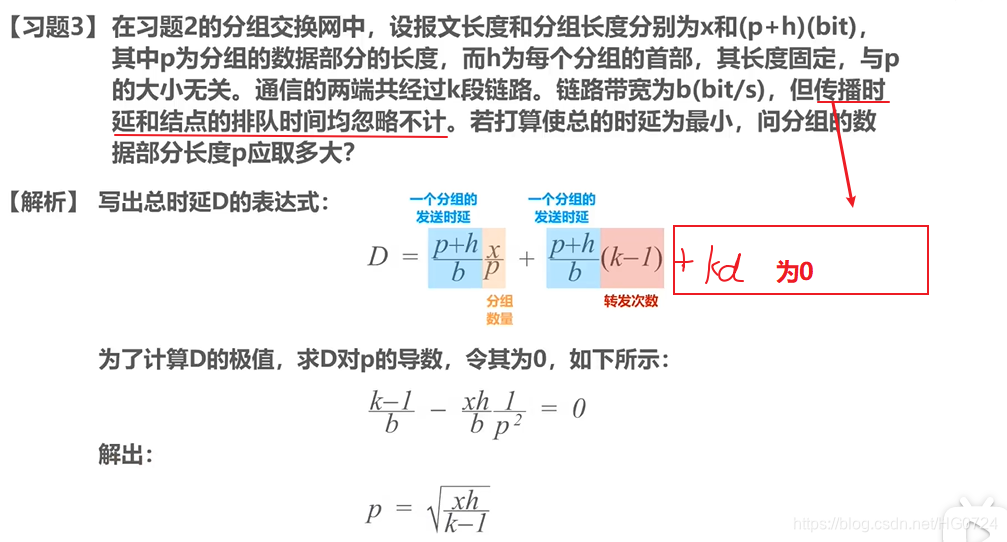

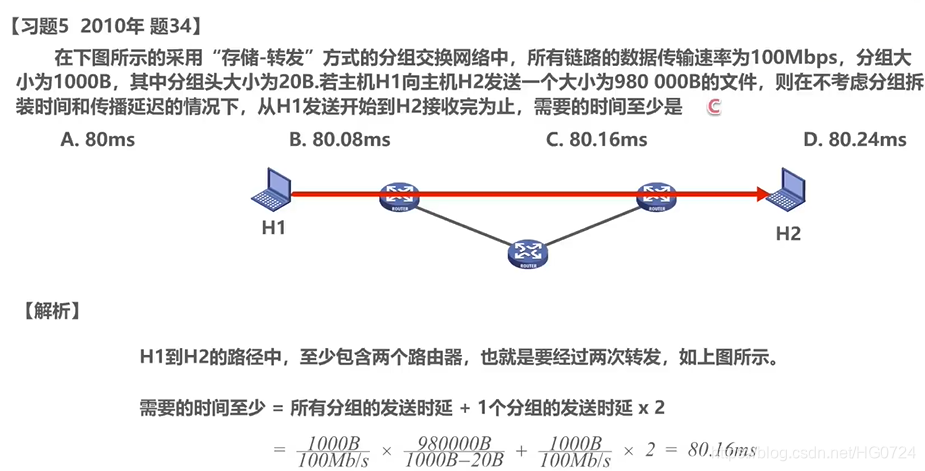

时延相关习题

• 概念回顾


0.000 001 微秒 = 1皮秒
0.001 微秒 = 1纳秒
1,000 微秒 = 1毫秒
1,000,000 微秒 = 1秒

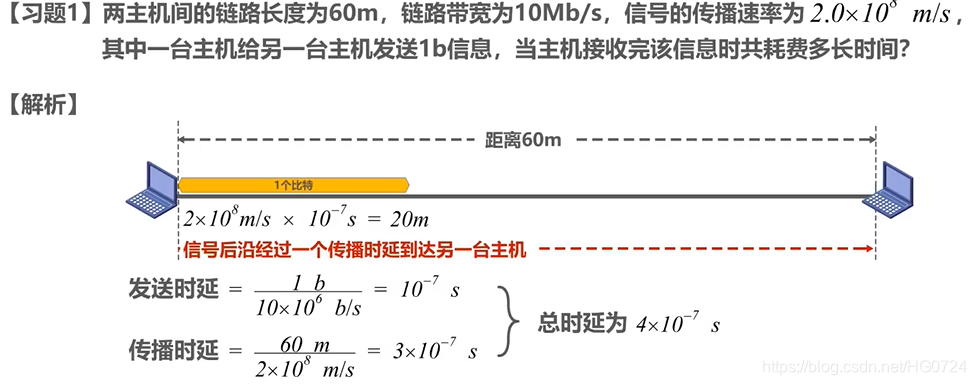

主机在发送信号的同时，信号也在向前传播。
当主机发送完1比特信号时，该信号的末端刚刚离开主机，而其前端已经传播出去20米了。。。。。。直到该信号末端到达主机，主机才对这1比特信息接收完毕。
当主机将1比特的信号发送到链路上以后，信号末端（或称为信号后沿）还需经过1个传播时延才能到达另一台主机。

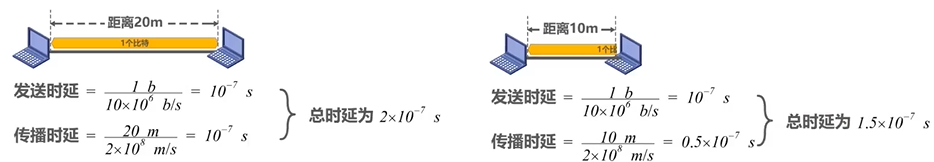

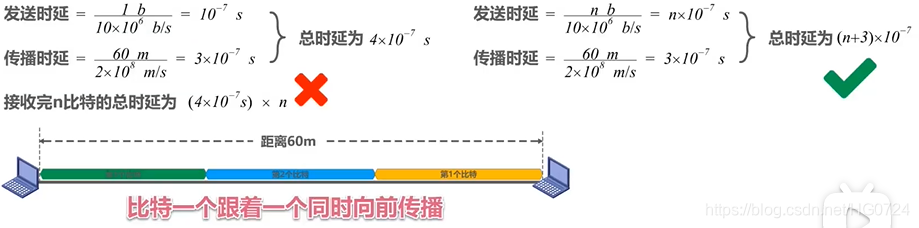

修改链路长度为20米、10米

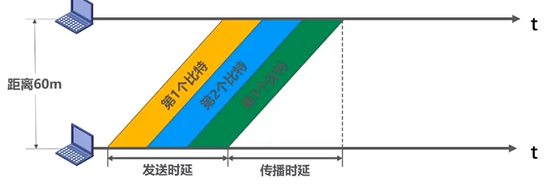

若是连续发送n比特信息，当主机接受完该信息时共耗费多长时间？
无论有多少个比特，在总时延中只包含一个传播时延。增加比特数量，只是增大了发送时延，而传播时延数量不变。

如下图，看出在一段链路上，不管有都少个比特，总时延为所有比特的发送时延加上信号在这一段链路上的传播时延。由于比特单位太小，我们使用分组进行问题分析。
一个分组由若干个比特构成。
若主机在一段链路上连续发送分组，则总时延为所有分组的发送时延加上信号在这一段链路上的传播时延。

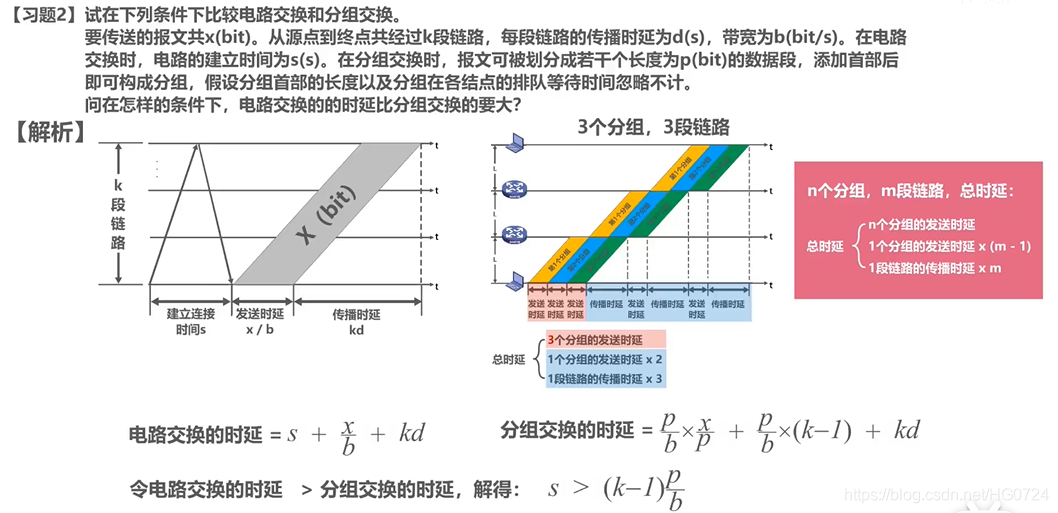

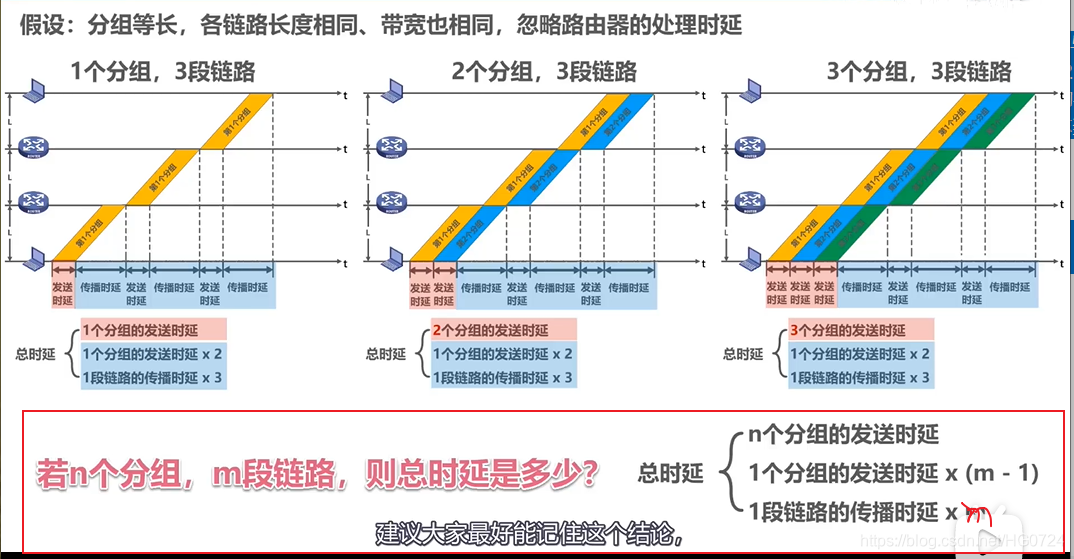

如下图，分组在分组交换网（多段链路）上的传输情况。

p/b：一个分组的发送时延
x/p：分组的数量

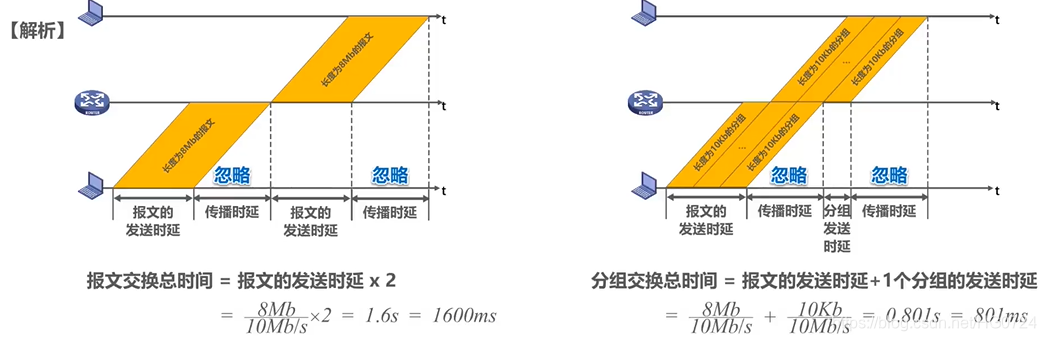

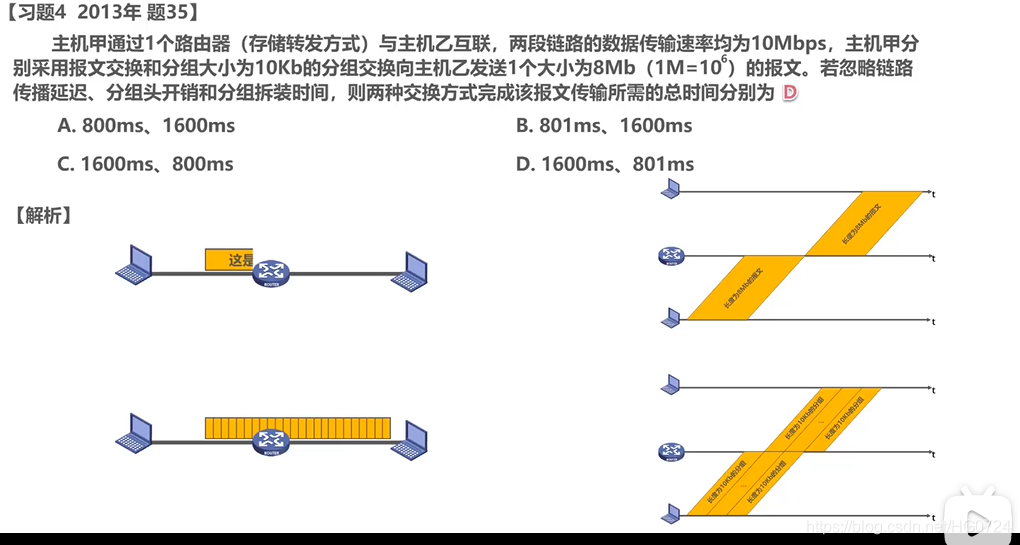

报文交换:路由器只有将整个报文接受完毕后才能uiqi进行转发。
分组交换：路由器可以一边接受新到达的分组，一边转发先前已接受到的分组
