ECG - Pace Detection 起搏信号检测(2)

根据 A A M I ( 美国医疗器械促进协会) 标 准 E C 1 3 ， 单个起搏信号 的幅度范 围一般在 ( ± 2 ～ ± 7 0 0 ) m V ， 宽度为 0 ． 1 ～ 2 m s ， 上升
时间／ 下降时间为脉冲宽度 的 1 0 ％， 但一般< 0 ． 1 mS



由于起搏信号的幅度一般在 2 ～ 7 o o   m V范围， 和 Q R S 波幅度 有 重 叠 ， 另 外 ， 心 电 直 流极 化 电压 能 达 到 5 0 0 mY左 右 ， 因此 ，
不能从幅度上去 区分起搏信号和 Q R S 波信号。Q R S 波信号的摆率一般最大不超过 0 ． 4 V ／ s ，起搏信号的最小摆率为 2 0 v ， s ， 可
以设计 一 个 合适 的微 分 电路 来把 二 者 区分 开 。

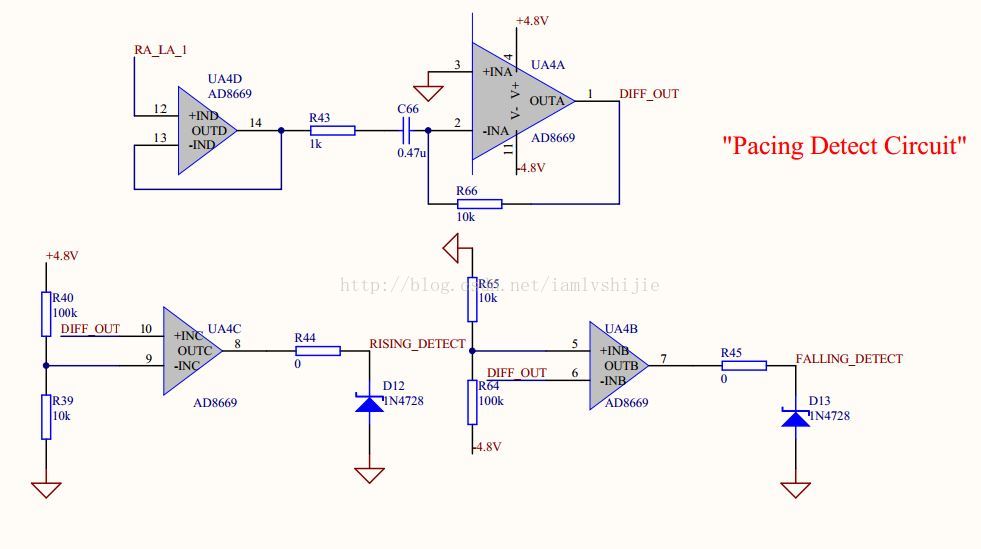

下图是analog公司的十二导联采集板上的电路：

最后起搏信号检测电路的输出与处理器的两个 GPIO 口相连接，当没有起搏信号时，两个输出信号均为低。当存在起搏信号时，两个
输出口会分别输出高电平脉冲信号至 GPIO。
