在emwin中显示字库芯片GT23L24M0140的字模


本文博客链接:http://blog.csdn.net/jdh99,作者:jdh,转载请注明.


环境：

主机:WIN8

开发环境:MDK5.13

mcu: stm32f407VGIGH6

emwin: STemWin5.22

字库芯片:GT23L24M0140


说明:

项目中需要显示生僻字，所以不能使用GB2312，选择字库芯片GT23L24M0140，支持GB18030标准。

难点在于在emwin中嵌入此字库芯片的字符，emwin本身有一套接口，所以必须满足这套接口才能显示。

解决的方法是先移植在emwin中显示sd卡/flash中字库的函数，然后将具体读取函数替换成直接读取字库芯片的函数。

字库芯片的驱动程序见此文：驱动字库芯片GT23L24M0140

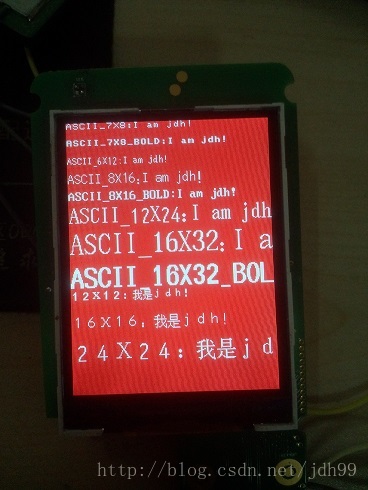

显示效果:


源代码：

GUI_UC_EncodeNone.c

/*
*********************************************************************************************************
*                                                uC/GUI
*                        Universal graphic software for embedded applications
*
*                       (c) Copyright 2002, Micrium Inc., Weston, FL
*                       (c) Copyright 2002, SEGGER Microcontroller Systeme GmbH
*
*              礐/GUI is protected by international copyright laws. Knowledge of the
*              source code may not be used to write a similar product. This file may
*              only be used in accordance with a license and should not be redistributed
*              in any way. We appreciate your understanding and fairness.
*
----------------------------------------------------------------------
File        : GUI_UC_EncodeNone.c
Purpose     : Encoding routines for non unicode systems (default)
---------------------------END-OF-HEADER------------------------------
*/

//#include "GUI_Protected.h"
#include "GUI_Private.h"

/*********************************************************************
*
*       Static code
*
**********************************************************************
*/
/*********************************************************************
*
*       _GetCharCode
*
* Purpose:
*   Return the UNICODE character code of the current character.
*/
static U16 _GetCharCode(const char GUI_UNI_PTR * s) {
  if((*s) > 0xA0)
  {
    return *(const U16 GUI_UNI_PTR *)s;
  }
  return *(const U8 GUI_UNI_PTR *)s;
}

/*********************************************************************
*
*       _GetCharSize
*
* Purpose:
*   Return the number of bytes of the current character.
*/
static int _GetCharSize(const char GUI_UNI_PTR * s) {
  GUI_USE_PARA(s);
  if((*s) > 0xA0)
  {
    return 2;
  }
  return 1;
}

/*********************************************************************
*
*       _CalcSizeOfChar
*
* Purpose:
*   Return the number of bytes needed for the given character.
*/
static int _CalcSizeOfChar(U16 Char) {
  GUI_USE_PARA(Char);
  if(Char > 0xA0A0)
  {
    return 2;
  }
  return 1;
}

/*********************************************************************
*
*       _Encode
*
* Purpose:
*   Encode character into 1/2/3 bytes.
*/
static int _Encode(char *s, U16 Char) {
  if(Char > 0xA0A0)
  {
    *((U16 *)s) = (U16)(Char);
    return 2;
  }
  *s = (U8)(Char);
  return 1;
}

/*********************************************************************
*
*       Static data
*
**********************************************************************
*/
/*********************************************************************
*
*       _API_Table
*/
const GUI_UC_ENC_APILIST GUI__API_TableNone = {
  _GetCharCode,     /*  return character code as U16 */
  _GetCharSize,     /*  return size of character: 1 */
  _CalcSizeOfChar,  /*  return size of character: 1 */
  _Encode           /*  Encode character */
};

/*********************************************************************
*
*       Exported code
*
**********************************************************************
*/
/*********************************************************************
*
*       GUI_UC_SetEncodeNone
*/
void GUI_UC_SetEncodeNone_User(void) {
  GUI_LOCK();
  //GUI_Context.pUC_API = &GUI__API_TableNone;
  GUI_pUC_API = &GUI__API_TableNone;
  GUI_UNLOCK();
}

/*************************** End of file ****************************/

GUI_CharPEx.c

#include <stddef.h>           /* needed for definition of NULL */
#include "GUI_Private.h"
//#include "ff.h"

#include "string.h"

#include "inf_font.h"

#include "font_type.h"

//字模数据的暂存数组,以单个字模的最大字节数为设定值
#define BYTES_PER_FONT      1024
static U8 GUI_FontDataBuf[BYTES_PER_FONT];

///*---------------------------------------------------------------------------*/
///*字库外部函数部分-----------------------------------------------------------*/
//void GUI_X_GetFontData(char* font, U32 oft, U8 *ptr, U8 bytes)
//{
    FIL fsrc;        // 定义文件操作类
    FRESULT res;  // 定义操作结果变量
    UINT br;         // 定义读写数量变量
    res = f_open(&fsrc, font, FA_OPEN_EXISTING | FA_READ);   //打开字库文件
    if(res != FR_OK)
    {

    }
    res = f_lseek(&fsrc,oft); //找到首地址
    res = f_read(&fsrc, ptr, bytes, &br); //读取32个字库点阵数据
	res = f_close(&fsrc); //关闭字体
//	//memcpy(ptr,acFontHZ12_b9da1,24);
//	//memcpy(ptr,read_buf,24);
//
//
//	bytes = inf_font_read(ASCII_7X8,'j',ptr);
//}

static void GUI_GetDataFromMemory(const GUI_FONT_PROP GUI_UNI_PTR *pProp, U16P c)
{
    U16 BytesPerFont;
    U32 oft;
	char *font = (char *)pProp->paCharInfo->pData;

	//汉字正序
	uint8_t c1 = c >> 8;
	uint8_t c2 = c;
	uint16_t c3 = (c2 << 8) + c1;

    BytesPerFont = GUI_pContext->pAFont->YSize * pProp->paCharInfo->BytesPerLine; //每个字模的数据字节数
    if (BytesPerFont > BYTES_PER_FONT)
	{BytesPerFont = BYTES_PER_FONT;}
    if (c < 0x80)                                                               //英文字符地址偏移算法
    {
		oft = (c-0x20) * BytesPerFont;
		BytesPerFont = inf_font_read(Font_Now,c,GUI_FontDataBuf);
    }
    else
    {
		oft = ((((c >> 8)-0xA1)) + ((c & 0xFF)-0xb0) * 94)* BytesPerFont; //中文字符地址偏移算法包括符号
		BytesPerFont = inf_font_read(Font_Now,c3,GUI_FontDataBuf);
//		if (strncmp(FontEx_HZ,font,sizeof(FontEx_HZ)) == 0)
//		{
//
//		}
    }
    //GUI_X_GetFontData(font, oft, GUI_FontDataBuf, BytesPerFont);


//	BytesPerFont = inf_font_read(Font_Now,c,GUI_FontDataBuf);
}

void GUIPROP_X_DispChar(U16P c)
{
    int BytesPerLine;
    GUI_DRAWMODE DrawMode = GUI_pContext->TextMode;
    const GUI_FONT_PROP GUI_UNI_PTR *pProp = GUI_pContext->pAFont->p.pProp;

    //搜索定位字库数据信息
    for (; pProp; pProp = pProp->pNext)
    {
        if ((c >= pProp->First) && (c <= pProp->Last))break;
    }
    if (pProp)
    {
        GUI_DRAWMODE OldDrawMode;
        const GUI_CHARINFO GUI_UNI_PTR * pCharInfo = pProp->paCharInfo;
        GUI_GetDataFromMemory(pProp, c);//取出字模数据
        BytesPerLine = pCharInfo->BytesPerLine;
        OldDrawMode  = LCD_SetDrawMode(DrawMode);
        LCD_DrawBitmap(GUI_pContext->DispPosX, GUI_pContext->DispPosY,
                       pCharInfo->XSize, GUI_pContext->pAFont->YSize,
                       GUI_pContext->pAFont->XMag, GUI_pContext->pAFont->YMag,
                       1,     /* Bits per Pixel */
                       BytesPerLine,
                       &GUI_FontDataBuf[0],
                       &LCD_BKCOLORINDEX
                       );
        /* Fill empty pixel lines */
        if (GUI_pContext->pAFont->YDist > GUI_pContext->pAFont->YSize)
        {
            int YMag = GUI_pContext->pAFont->YMag;
            int YDist = GUI_pContext->pAFont->YDist * YMag;
            int YSize = GUI_pContext->pAFont->YSize * YMag;
            if (DrawMode != LCD_DRAWMODE_TRANS)
            {
                LCD_COLOR OldColor = GUI_GetColor();
                GUI_SetColor(GUI_GetBkColor());
                LCD_FillRect(GUI_pContext->DispPosX, GUI_pContext->DispPosY + YSize,
                             GUI_pContext->DispPosX + pCharInfo->XSize,
                             GUI_pContext->DispPosY + YDist);
                GUI_SetColor(OldColor);
            }
        }
        LCD_SetDrawMode(OldDrawMode); /* Restore draw mode */
        GUI_pContext->DispPosX += pCharInfo->XDist * GUI_pContext->pAFont->XMag;
    }
}
/*********************************************************************
*
*       GUIPROP_GetCharDistX
*/
int GUIPROP_X_GetCharDistX(U16P c)
{
    const GUI_FONT_PROP GUI_UNI_PTR * pProp = GUI_pContext->pAFont->p.pProp;
    for (; pProp; pProp = pProp->pNext)
    {
        if ((c >= pProp->First) && (c <= pProp->Last))break;
    }
    return (pProp) ? (pProp->paCharInfo)->XSize * GUI_pContext->pAFont->XMag : 0;
}

font_type.h

/*********************************************************************
*						   	 字体类型定义头文件
*						   (c)copyright 2015,jdh
*						  	All Right Reserved
*修改日期:2015/2/2 by jdh
**********************************************************************/

#ifndef _FONT_TYPE_H_
#define _FONT_TYPE_H_

/*********************************************************************
*							头文件
**********************************************************************/

#include "GUI.h"
#include "inf_font.h"

/*********************************************************************
*							全局变量
**********************************************************************/

/*********************************************************************
*							当前字体
**********************************************************************/

extern uint8_t Font_Now;

/*********************************************************************
*							GUI结构:7*8点阵ASCII标准字符
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_7X8;

/*********************************************************************
*							GUI结构:7*8点阵ASCII粗体字符
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_BOLD_7X8;

/*********************************************************************
*							GUI结构:6*12点阵ASCII标准字符
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_6X12;

/*********************************************************************
*							GUI结构:8*16点阵ASCII标准字符
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_8X16;

/*********************************************************************
*							GUI结构:8*16点阵ASCII粗体字符
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_BOLD_8X16;

/*********************************************************************
*							GUI结构:12*24点阵ASCII标准字符
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_12X24;

/*********************************************************************
*							GUI结构:16*32点阵ASCII标准字符
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_16X32;

/*********************************************************************
*							GUI结构:16*32点阵ASCII粗体字符
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_BOLD_16X32;

/*********************************************************************
*							GUI结构:12*12点阵GB18030汉字
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_GB18030_12X12;

/*********************************************************************
*							GUI结构:16*16点阵GB18030汉字
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_GB18030_16X16;

/*********************************************************************
*							GUI结构:24*24点阵GB18030汉字
**********************************************************************/

extern GUI_CONST_STORAGE  GUI_FONT GUI_GB18030_24X24;

/*********************************************************************
*							函数
**********************************************************************/

/*********************************************************************
*							设置字体
*说明:在使用字体前,必须先调用此函数
*参数:font:字体
**********************************************************************/

void set_font(uint8_t font);

#endif


font_type.c

/*********************************************************************
*						   	 字体类型定义文件
*						   (c)copyright 2015,jdh
*						  	All Right Reserved
*修改日期:2015/2/2 by jdh
*修改日期:2015/2/3 by jdh
*修改日期:2015/2/5 by jdh
**********************************************************************/

#include "font_type.h"

extern int GUIPROP_X_GetCharDistX(U16P c);
extern void GUIPROP_X_DispChar(U16P c) ;

extern void GUI_UC_SetEncodeNone_User(void);


/*********************************************************************
*							全局变量
**********************************************************************/

/*********************************************************************
*							当前字体
**********************************************************************/

uint8_t Font_Now = 0;


GUI_CONST_STORAGE GUI_CHARINFO GUI_FontHZ12_CharInfo[2] =
{
    {  6,    6,  1, (void *)"1:/system/gui_font/ASC6x12.bin"   },      //&ASC_ROM_8X16
    {  12,  12,  2, (void *)"1:/system/gui_font/HZ12x12.bin"},         //&HZ_ROM_16X16
};
GUI_CONST_STORAGE GUI_FONT_PROP GUI_FontHZ12_PropHZ= {
//      0xA1A1,
//      0xF7FE,
	  0xA1A1,
      0xFFFF,
      &GUI_FontHZ12_CharInfo[1],
      (void *)0,
};
GUI_CONST_STORAGE  GUI_FONT_PROP GUI_FontHZ12_PropASC= {
      0x0000,
      0x007F,
      &GUI_FontHZ12_CharInfo[0],
      (void GUI_CONST_STORAGE *)&GUI_FontHZ12_PropHZ,
};
//GUI_CONST_STORAGE  GUI_FONT GUI_FontHZ12 =
//{
//	GUI_FONTTYPE_PROP_USER,
//      12,	//XSIZE
//      12,  	//YSIZE
//      1,   	//X方向放大倍数
//      1,    //Y方向放大倍数
//      (void GUI_CONST_STORAGE *)&GUI_FontHZ12_PropASC
//};
GUI_CONST_STORAGE  GUI_FONT GUI_FontHZ12 =
{
	GUI_FONTTYPE_PROP_USER,
      12,	//XSIZE
      12,  	//YSIZE
      1,   	//X方向放大倍数
      1,    //Y方向放大倍数
      (void GUI_CONST_STORAGE *)&GUI_FontHZ12_PropASC
};

GUI_CONST_STORAGE  GUI_FONT GUI_FontHZ12x2 =
{
	GUI_FONTTYPE_PROP_USER,
      12,
      12,
      2,
      2,
      (void GUI_CONST_STORAGE *)&GUI_FontHZ12_PropASC
};


/*********************************************************************
*							GUI结构:7*8点阵ASCII标准字符
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_ASCII_7X8_CharInfo[1] =
{
	{  ASCII_7X8_WIDTH,    ASCII_7X8_HEIGHT,  1, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_ASCII_7X8_PropASC =
{
	0x0000,
	0x007F,
	&GUI_ASCII_7X8_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_7X8 =
{
	GUI_FONTTYPE_PROP_USER,
	ASCII_7X8_WIDTH * 2,		//XSIZE
	ASCII_7X8_HEIGHT,  			//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_ASCII_7X8_PropASC
};

/*********************************************************************
*							GUI结构:7*8点阵ASCII粗体字符
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_ASCII_BOLD_7X8_CharInfo[1] =
{
	{  ASCII_BOLD_7X8_WIDTH,    ASCII_BOLD_7X8_HEIGHT,  1, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_ASCII_BOLD_7X8_PropASC =
{
	0x0000,
	0x007F,
	&GUI_ASCII_BOLD_7X8_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_BOLD_7X8 =
{
	GUI_FONTTYPE_PROP_USER,
	ASCII_BOLD_7X8_WIDTH * 2,	//XSIZE
	ASCII_BOLD_7X8_HEIGHT,  	//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_ASCII_BOLD_7X8_PropASC
};

/*********************************************************************
*							GUI结构:6*12点阵ASCII标准字符
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_ASCII_6X12_CharInfo[1] =
{
	{  ASCII_6X12_WIDTH,    ASCII_6X12_HEIGHT / 2,  1, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_ASCII_6X12_PropASC =
{
	0x0000,
	0x007F,
	&GUI_ASCII_6X12_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_6X12 =
{
	GUI_FONTTYPE_PROP_USER,
	ASCII_6X12_WIDTH * 2,			//XSIZE
	ASCII_6X12_HEIGHT,  		//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_ASCII_6X12_PropASC
};

/*********************************************************************
*							GUI结构:8*16点阵ASCII标准字符
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_ASCII_8X16_CharInfo[1] =
{
	{  ASCII_8X16_WIDTH,    ASCII_8X16_HEIGHT / 2,  1, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_ASCII_8X16_PropASC =
{
	0x0000,
	0x007F,
	&GUI_ASCII_8X16_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_8X16 =
{
	GUI_FONTTYPE_PROP_USER,
	ASCII_8X16_WIDTH * 2,		//XSIZE
	ASCII_8X16_HEIGHT,  		//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_ASCII_8X16_PropASC
};

/*********************************************************************
*							GUI结构:8*16点阵ASCII粗体字符
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_ASCII_BOLD_8X16_CharInfo[1] =
{
	{  ASCII_BOLD_8X16_WIDTH,    ASCII_BOLD_8X16_HEIGHT / 2,  1, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_ASCII_BOLD_8X16_PropASC =
{
	0x0000,
	0x007F,
	&GUI_ASCII_BOLD_8X16_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_BOLD_8X16 =
{
	GUI_FONTTYPE_PROP_USER,
	ASCII_BOLD_8X16_WIDTH * 2,		//XSIZE
	ASCII_BOLD_8X16_HEIGHT,  	//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_ASCII_BOLD_8X16_PropASC
};

/*********************************************************************
*							GUI结构:12*24点阵ASCII标准字符
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_ASCII_12X24_CharInfo[1] =
{
	{  ASCII_12X24_WIDTH,    ASCII_12X24_HEIGHT / 2,  2, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_ASCII_12X24_PropASC =
{
	0x0000,
	0x007F,
	&GUI_ASCII_12X24_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_12X24 =
{
	GUI_FONTTYPE_PROP_USER,
	ASCII_12X24_WIDTH * 2,			//XSIZE
	ASCII_12X24_HEIGHT,  			//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_ASCII_12X24_PropASC
};

/*********************************************************************
*							GUI结构:16*32点阵ASCII标准字符
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_ASCII_16X32_CharInfo[1] =
{
	{  ASCII_16X32_WIDTH,    ASCII_16X32_HEIGHT / 2,  2, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_ASCII_16X32_PropASC =
{
	0x0000,
	0x007F,
	&GUI_ASCII_16X32_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_16X32 =
{
	GUI_FONTTYPE_PROP_USER,
	ASCII_16X32_WIDTH * 2,			//XSIZE
	ASCII_16X32_HEIGHT,  			//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_ASCII_16X32_PropASC
};

/*********************************************************************
*							GUI结构:16*32点阵ASCII粗体字符
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_ASCII_BOLD_16X32_CharInfo[1] =
{
	{  ASCII_BOLD_16X32_WIDTH,    ASCII_BOLD_16X32_HEIGHT / 2,  2, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_ASCII_BOLD_16X32_PropASC =
{
	0x0000,
	0x007F,
	&GUI_ASCII_BOLD_16X32_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_ASCII_BOLD_16X32 =
{
	GUI_FONTTYPE_PROP_USER,
	ASCII_BOLD_16X32_WIDTH * 2,		//XSIZE
	ASCII_BOLD_16X32_HEIGHT,  	//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_ASCII_BOLD_16X32_PropASC
};

/*********************************************************************
*							GUI结构:12*12点阵GB18030汉字
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_GB18030_12X12_CharInfo[1] =
{
	{  GB18030_12X12_WIDTH,    GB18030_12X12_HEIGHT,  2, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_GB18030_12X12_PropASC =
{
	0x0,
	0xFFFF,
	&GUI_GB18030_12X12_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_GB18030_12X12 =
{
	GUI_FONTTYPE_PROP_USER,
	GB18030_12X12_WIDTH,		//XSIZE
	GB18030_12X12_HEIGHT,  		//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_GB18030_12X12_PropASC
};

/*********************************************************************
*							GUI结构:16*16点阵GB18030汉字
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_GB18030_16X16_CharInfo[1] =
{
	{  GB18030_16X16_WIDTH,    GB18030_16X16_HEIGHT,  2, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_GB18030_16X16_PropASC =
{
	0x0,
	0xFFFF,
	&GUI_GB18030_16X16_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_GB18030_16X16 =
{
	GUI_FONTTYPE_PROP_USER,
	GB18030_16X16_WIDTH,		//XSIZE
	GB18030_16X16_HEIGHT,  		//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_GB18030_16X16_PropASC
};

/*********************************************************************
*							GUI结构:24*24点阵GB18030汉字
**********************************************************************/

GUI_CONST_STORAGE GUI_CHARINFO GUI_GB18030_24X24_CharInfo[1] =
{
	{  GB18030_24X24_WIDTH,    GB18030_24X24_HEIGHT,  3, (void *)0   },
};

GUI_CONST_STORAGE  GUI_FONT_PROP GUI_GB18030_24X24_PropASC =
{
	0x0,
	0xFFFF,
	&GUI_GB18030_24X24_CharInfo[0],
	(void *)0
};

GUI_CONST_STORAGE  GUI_FONT GUI_GB18030_24X24 =
{
	GUI_FONTTYPE_PROP_USER,
	GB18030_24X24_WIDTH,		//XSIZE
	GB18030_24X24_HEIGHT,  		//YSIZE
	1,   						//X方向放大倍数
	1,    						//Y方向放大倍数
	(void GUI_CONST_STORAGE *)&GUI_GB18030_24X24_PropASC
};

/*********************************************************************
*							设置字体
*说明:在使用字体前,必须先调用此函数
*参数:font:字体
**********************************************************************/

void set_font(uint8_t font)
{
	GUI_UC_SetEncodeNone_User();
	Font_Now = font;
//	switch (font)
//	{
//		case ASCII_7X8:
//		{
//			GUI_SetFont(&GUI_ASCII_7X8);
//			break;
//		}
//		case ASCII_BOLD_7X8:
//		{
//			GUI_SetFont(&GUI_ASCII_BOLD_7X8);
//			break;
//		}
//		case ASCII_6X12:
//		{
//			GUI_SetFont(&GUI_ASCII_6X12);
//			break;
//		}
//		case ASCII_8X16:
//		{
//			GUI_SetFont(&GUI_ASCII_8X16);
//			break;
//		}
//		case ASCII_BOLD_8X16:
//		{
//			GUI_SetFont(&GUI_ASCII_BOLD_8X16);
//			break;
//		}
//		case ASCII_12X24:
//		{
//			GUI_SetFont(&GUI_ASCII_12X24);
//			break;
//		}
//		case ASCII_16X32:
//		{
//			GUI_SetFont(&GUI_ASCII_16X32);
//			break;
//		}
//		case ASCII_BOLD_16X32:
//		{
//			GUI_SetFont(&GUI_ASCII_BOLD_16X32);
//			break;
//		}
//		case GB18030_12X12:
//		{
//			GUI_SetFont(&GUI_GB18030_12X12);
//			break;
//		}
//		case GB18030_16X16:
//		{
//			GUI_SetFont(&GUI_GB18030_16X16);
//			break;
//		}
//		case GB18030_24X24:
//		{
//			GUI_SetFont(&GUI_GB18030_24X24);
//			break;
//		}
//	}
}

测试代码:

set_font(ASCII_7X8);
	GUI_SetFont(&GUI_ASCII_7X8);
	GUI_DispStringAtCEOL("ASCII_7X8:I am jdh!", 0, 0);

	set_font(ASCII_BOLD_7X8);
	GUI_SetFont(&GUI_ASCII_BOLD_7X8);
	GUI_DispStringAtCEOL("ASCII_7X8_BOLD:I am jdh!", 0, 20);

	set_font(ASCII_6X12);
	GUI_SetFont(&GUI_ASCII_6X12);
	GUI_DispStringAtCEOL("ASCII_6X12:I am jdh!", 0, 40);

	set_font(ASCII_8X16);
	GUI_SetFont(&GUI_ASCII_8X16);
	GUI_DispStringAtCEOL("ASCII_8X16:I am jdh!", 0, 60);

	set_font(ASCII_BOLD_8X16);
	GUI_SetFont(&GUI_ASCII_BOLD_8X16);
	GUI_DispStringAtCEOL("ASCII_8X16_BOLD:I am jdh!", 0, 80);

	set_font(ASCII_12X24);
	GUI_SetFont(&GUI_ASCII_12X24);
	GUI_DispStringAtCEOL("ASCII_12X24:I am jdh!", 0, 100);

	set_font(ASCII_16X32);
	GUI_SetFont(&GUI_ASCII_16X32);
	GUI_DispStringAtCEOL("ASCII_16X32:I am jdh!", 0, 130);

	set_font(ASCII_BOLD_16X32);
	GUI_SetFont(&GUI_ASCII_BOLD_16X32);
	GUI_DispStringAtCEOL("ASCII_16X32_BOLD:I am jdh!", 0, 170);

	set_font(GB18030_12X12);
	GUI_SetFont(&GUI_GB18030_12X12);
	inf_font_asc2gb18030(str,"12X12:我是jdh!");
	GUI_DispStringAtCEOL(str, 0, 200);

	set_font(GB18030_16X16);
	GUI_SetFont(&GUI_GB18030_16X16);
	inf_font_asc2gb18030(str,"16X16:我是jdh!");
	GUI_DispStringAtCEOL(str, 0, 230);

	set_font(GB18030_24X24);
	GUI_SetFont(&GUI_GB18030_24X24);
	inf_font_asc2gb18030(str,"24X24:我是jdh!");
	GUI_DispStringAtCEOL(str, 0, 260);









jdh99
关注
  • 2
    点赞
  • 踩
  • 10
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
STM32F103+OLED+外扩汉字库芯片（高通字库）
11-30
使有STM32F103和OLED 1.3inch I2C接口，驱动高通GT32L24M0140字库显示16*16和24*24点库汉字,内附高通字库FLASH镜象，学习使用可直接写入W25Q64，商业应用请选用高通产芯片，否则后果自负。
emwin如何添加字体并显示中文
arenascat的博客
11-21 1万+
本篇文章说明了应该如何添加emwin字库，实现在emwin下显示中文
使用iconfont.ttf图标文字库代替图标图片
Ralap Zhong的专栏
08-03 2万+
1 效果 2 下载字体库 1) 选中图标 —— 添加入库： 2) 添加至项目： 3) 下载项目中的图标字体库： 4）获取图标字体库iconfont.ttf 5）查看图标对应的unicode值 3 使用 1）把iconfont.ttf拷贝到项目assets目录中 2）修改TextView的字体库 3）xml中使用 4）装逼神器 1 效果 APP肯定都会用到图标，比如...
UCGUI的模拟器UCGUISim详解
weixin_33725515的博客
05-18 249
UCGUI的模拟器UCGUISim详解 本文转自www.ucgui.com感谢原作者(最近发现该网站已经撤销,不知道作者近况如何.想当初,他对我理解ucgui提供了很多支持和帮助呢!)。 联系方式: [email protected] 一、问题的由来-----模拟器完成了什么在官方发布的UCGUI的源码包当中，附有很多的示例，源码与示例都打包成一个VC工程，在这个工程中我们可以编译...
STemWin显示中文的两种方式
Ningjianwen的专栏
07-19 3898
目录 方式一 使用FontCvtST.exe将需要使用的汉子制作成字库，字库以数组方式存在于c文件中 方式二使用“点阵字库生成器V4.0易木雨软件工作室”生成完整的字库，字库存放在SPIFLASH 本章完整的代码见： 方式一 使用FontCvtST.exe将需要使用的汉子制作成字库，字库以数组方式存在于c文件中 （Tips：该博客假设已经成功移植了STemWin， RGB...
图形学初步--------种子填充算法
热门推荐
Arcobaleno
11-05 4万+
上篇博文讲到了填充算法的扫描线填充，这篇博文讲解另一大算法思路----------种子填充。 一、概念 种子填充算法假设在多边形或区域内部至少有一个像素是已知的。然后设法找到区域内所有其他像素，并对它们进行填充。区域可以用内部定义或边界定义。 如果是内部定义，那么，区域内部所有像素具有同一种颜色或值，而区域外的所有像素具有另一种颜色或值，如下图： 如果是边界定义，那么区域边界上所有像素...
STM32-1-使用EmWin建立汉字库步骤（c格式）
qq_52940987的博客
09-15 999
1首先建立一个txt文档，这个文档用来输入你想要的字，然后把文档另存为UTF-16 LE的txt文档（UTF-16 LE的选择在另存为界面可以选择）3选择edit -》read pattern***，选择刚刚保存的需要文字的txt文件，这样我们要的文字就选中完成了。将这个文件加载到工程中（环境emwin+UCOSIII），然后再你的emwin项目文件中加入。GUI_FontLight24为引用的字库结构体，每个人的都不一样。设置字体与原代的是一样的 不同的是 需要加&
【第3版emWin教程】第30章 emWin6.x的SIF格式全字库生成和使用方法（Unicode编码，QSPI Flash方案）
Simon223的博客
08-27 757
教程不断更新中：http://www.armbbs.cn/forum.php?mod=viewthread&tid=98429 第30章 emWin6.x的SIF格式全字库生成和使用方法（Unicode编码，QSPI Flash方案） 本章节为大家讲解SIF格式全字库的生成和使用方法。显示效果上跟XBF格式字库没有区别，显示速度比使用XBF格式字体稍快，存储方式上面有区别，XBF格式字体是可以存储到任何存储介质里面的，而SIF格式的字库仅可以存储到总线方式寻址的存储介质中，比如SDR...
stm32【GT30L32S4W字库芯片】
qq_40102829的博客
04-20 1万+
GT30L32S4W字库芯片调试 测试平台：STM32F103RFT6 库版本：官方标准库3.5.0版本 字库芯片：GT30L32S4W 字库标准：GB2312国标汉字，ASCII字符 点阵排列方式：字节横置横排 字库套数：4套（12x12，16x16，24x24，32x32点阵） 驱动方式：SPI 在使用单片机+LCD屏幕进行显示控制时，文字显示是一个重要的内容，在比较小的屏幕使用中，例如0.9...
STM32F1开发指南笔记46----字库原理及汉字库创建
qq_38958704的博客
09-01 3310
随着液晶显示技术的发展和应用，越来越多的开发人员希望在自己开发的仪器中使用液晶屏幕来显示汉字，通常的汉字显示方式是：先根据所需要的汉字提取汉字点阵（譬如16x16点阵，24x24点阵等），将点阵文件存入ROM中，形成新的汉字编码；然后在使用时则先根据新的汉字编码组成语句，再由MCU根据新的编码提取相应的点阵进行汉字显示。就像我们之前在学习单片机的LCD外设时，要在LCD上显示一个汉字，先把一个汉字用字模软件转换成对应的点阵数据，然后把该点阵数据用一个数据保存在单片机的ROM中，在LCD显示的时候直接调用该数
基于STM32F401RET6字库烧录（SPI&W25Q64驱动）
hedada833的博客
07-28 3855
基于STM32F401RET6字库烧录（SPI&W25Q64驱动）
外部字库芯片GT32L32S0140的移植
08-10
经过几天的努力终于移植成功了，现把遇到的问题记录下来。一步一步来，先做通硬件，和驱动，自己动手找到一块旧板子，把GT32L32焊接到板子上，连接到主板的spi2端口上。安装网上的步骤把驱动字库移植过来。先运 行一下，看会不会出汉字？。。。。。。
采用GT20L16S1Y字库芯片设计的门禁和图形显示、行驶记录仪，LCD GB2312点阵汉字显示-电路方案
04-22
LCD GB2312点阵汉字显示主控采用STM8S207C8T6，1.7寸128*64LCD显示屏，LCD驱动芯片采用UC1701（可兼容ST7565），字库显示采用高通GT20L16S1Y字库芯片， 以实现LCD界面上的显示。 采用GT20L16S1Y字库芯片设计的门禁和图形显示、行驶记录仪实物图 PCB实物图 PCB STM8S207C8T6，UC1701和GT20L16S1Y在原理图中的模块电路 电路城语:此资料为卖家免费分享，不提供技术支持，请大家使用前验证资料的正确性！如涉及版权问题，请联系管理员删除！ 附件包含以下资料
基于标准字库IC的一体化液晶显示模块实现方案
10-19
本文介绍了一种整合STN液晶显示驱动芯片UC1701和上海高通半导体的标准字库芯片GT2X系列为一体的液晶显示模块方案。这两种芯片均采用SPI标准串行接口总线。UC1701是典型的128×64点阵COG液晶驱动芯片。GT2X系列字库芯片含有简、繁体中文，各类字符集；12点至32点阵多种大小字库以及170多国外文字库等多款规格。该方案可填补字库液晶模块市场的空白，大大提高整机文字显示软硬件设计的简便性和文字专业性，并可明显降低模块成本。
GT20.rar_gt20字库 例程_spi_字库芯片_字库芯片GT20_驱动
07-14
字库芯片驱动STM32C代码,包含了。c 。h文件
中文字库芯片GT30L32S4W在emWin图形库中的应用.pdf
07-26
中文字库芯片GT30L32S4W在emWin图形库中的应用.pdf
STM32使用EMWin实现中文字体显示
11-20
STM32使用EMWin实现中文字体显示， 里边主要是STM32F103实现中文显示的代码，在正点原子的EMWin工程上进行修改的
emWin中文字库显示详细教程-附件资源
03-02
emWin中文字库显示详细教程-附件资源
FWLib3.5+uCOSIII3.03+EMWin5.28+SD卡中文字库
05-06
FWLib3.5+uCOSIII3.03+EMWin5.28+SD卡中文字库 调试完成
emWin中文字库显示详细教程（简单直接）
最新发布
06-13
emWin是一个嵌入式GUI库，支持多种显示效果，包括中文显示。在emWin中，中文字库的显示可以通过以下步骤来实现： 1. 准备中文字库文件和字模文件 emWin需要使用字库文件和字模文件才能正确显示中文。通常情况下，字库文件是以“.FNT”或“.TTF”为后缀名的文件，而字模文件则是以“.C”或“.H”为后缀名的C语言头文件。你可以从网上下载或自己制作这些文件。 2. 将字库文件和字模文件添加到emWin项目中 将字库文件和字模文件添加到emWin项目中，确保它们能够正确地被编译和链接。具体的添加方法因项目而异，可以参考emWin的官方文档。 3. 设置字体 在代码中，你需要设置字体以便emWin能够正确地显示中文。你可以使用GUI_SetFont()函数来设置字体，例如： ``` GUI_SetFont(&GUI_Font24_1); ``` 这里使用的是一个内置的24点阵字体，你也可以使用其他字体。 4. 显示中文 现在你可以在屏幕上显示中文了。使用GUI_DispStringAt()函数来显示中文字符串，例如： ``` GUI_DispStringAt("你好，世界！", 10, 10); ``` 这里将“你好，世界！”字符串显示在屏幕的(10,10)坐标处。 以上就是emWin中文字库显示的简单直接教程。注意，在实际开发中，你可能还需要处理中文输入法、换行、对齐等问题，这些都需要更加复杂的代码实现。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
