地图整饰-概述

地图整饰-概述

by 李远祥

在GIS制图的过程中，也许会有人很多不会涉及到地图整饰。因为GIS大部分都是服务于信息系统，又或者直接面向解决问题。所以，一般情况下，对于制图来说，不外乎就是GIS应用的数据表现或者是成果数据的展示。但有一种情况则会涉及到地图整饰，那就是地图生产，而这种地图生产，往往会涉及到纸图的打印。那么什么是地图整饰？下面我们来看两张图，通过这两张图可以轻松的知道地图整饰到底是什么。

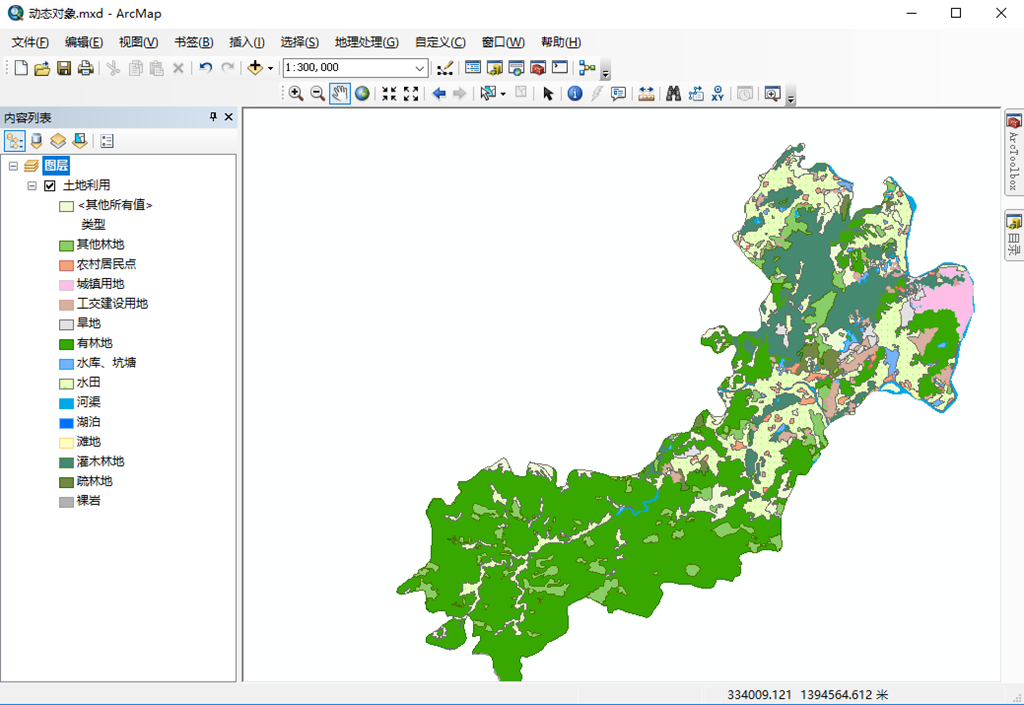

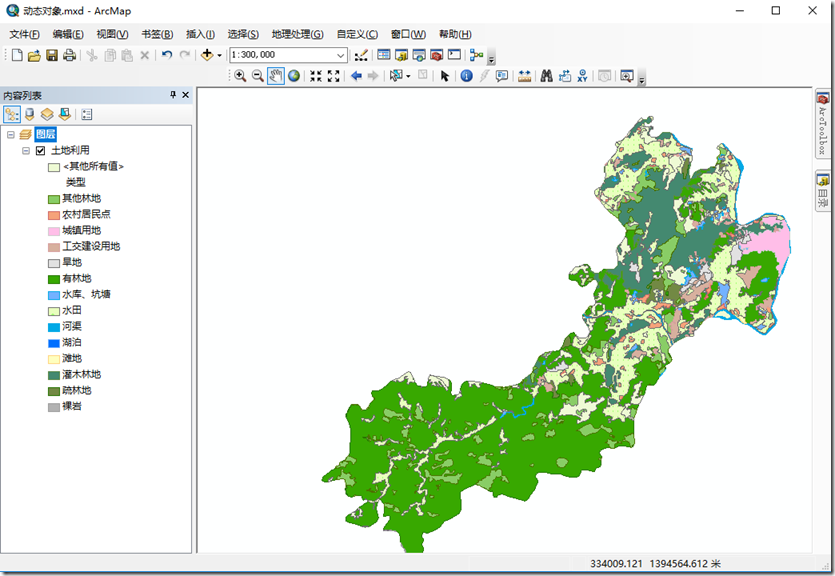

上图是最常见的地图制作，这是一张专题图，针对数据已经使用符号配置，地图的基本原型已经出来。很多应用系统，GIS制图到这一步基本就结束了。

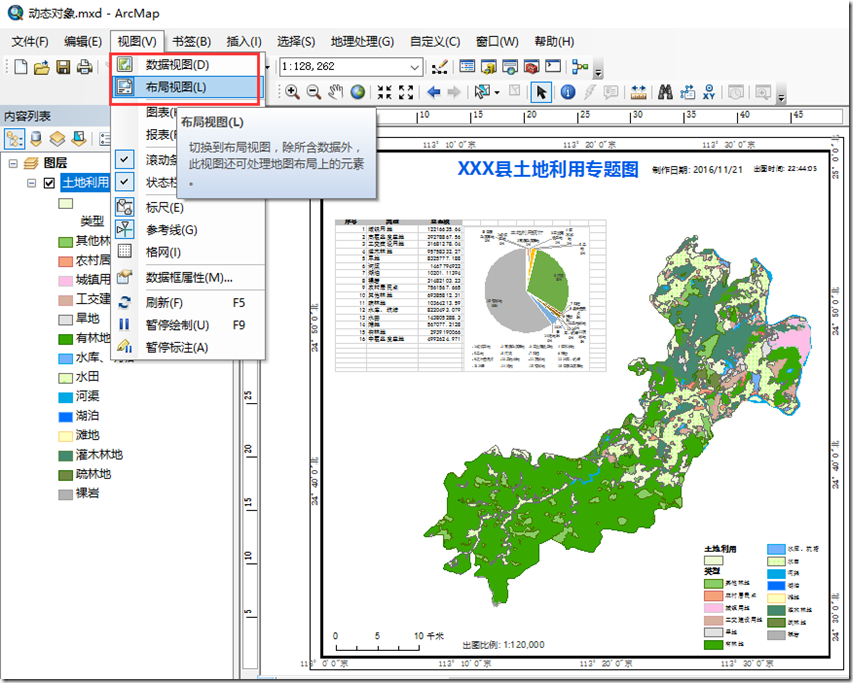

再来看下面这张图，从内容上来看，这两张图没有本质的区别。但图面上，下图则多了很多类似说明的元素。例如地图的标题、制作日期、比例尺、图例、指北针（专业术语）、图表、图框、网格标度（尽管没有网格线）。从下图来看，跟容易让人读懂地图的内容。

如果从软件上来看，这是两种不同的视图模式，例如在ArcGIS软件中，分为数据视图和布局视图。

从应用场景上来说，就是GIS应用于地图打印的区别。这里就不多论述了。

本章先写个概述，先来看看地图整饰的一些相关的名词。其中一个非常重要的部分就是地图整饰要素，

地图整饰要素：可帮助地图浏览者解释地图的任何支持对象或元素。典型的地图整饰要素元素包括标题、图例、指北针、比例尺、边框、源信息和其他文本，以及插图。

在纸图制作中，需要花费巨量的时间去做地图整饰工作。如果认为这些整饰看起来非常简单，那就大错特错了。标准的制图制作，例如标准地形图，会涉及到图框样式、接图表、内外图框要素处理等，工作量一点都不比地图符号化少，而且针对国内标准，还有很多软件不能直接实现的问题。

布局视图：在ArcMap 中的一种用于显示虚拟页面的显示。在布局视图上，针对打印放置和排列地理数据和地图元素（如标题、图例和比例尺）。

经纬网：地图上由经度线和纬度线组成的网络，或者将地图上的坐标与地球上的真实位置联系起来的图表。

动态文本：放在地图布局上的文本，可根据地图文档、数据框或数据驱动页面等的当前属性动态变化。



尽管看起来地图整饰的内容不多，但一般都要做非常多细化工作，例如图例，就需要检查图例的内容是否与图面要素对应，有没有多余或者缺少的图例，传统的方式还是需要查图的，这就是非常繁琐的工作；另外，图例中如果涉及到数据指标，可能还需要对图例文本进行设置，如将小数变为百分数表示等。总之，林林总总的要求非常多，而且往往会跟地图规范有关。所以，那么地图整饰是一种既没有创造力，并且还是非常累的技术活。
