RevitAPI: 如何在族里面创建一条带颜色的二维线？

我们知道，手工创建一条带颜色的线过程如下：

1. 新建族，例如，使用模板“Generic Annotation.rft”
2. 点击菜单“创建” > “直线”，画一条线

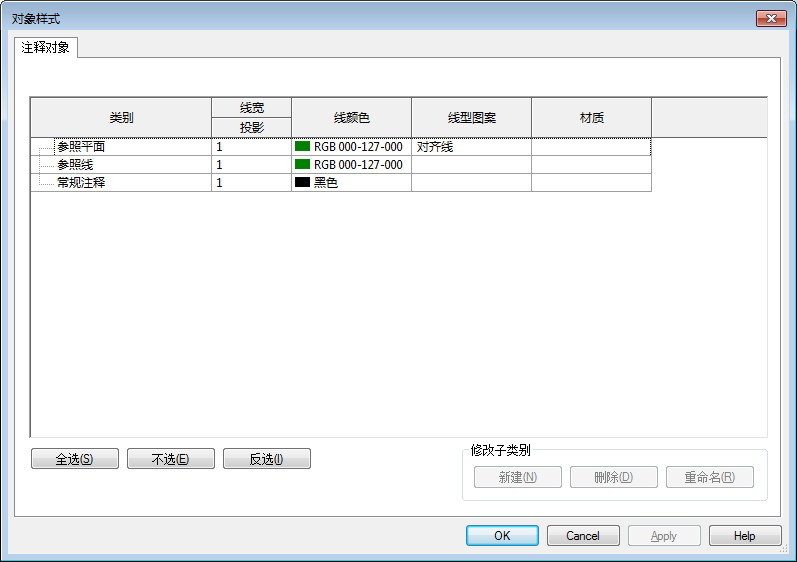

3. 选中该线，“管理” > ”对象样式"，可以看见里面有多个类别

4. 选中“常规注释”，修改子类别的“新建”按钮高亮，点击“新建”，新建一个子类别，并设置颜色和线宽
5. 关闭窗口，再次选择该线
6. 在“修改|线”，子类别下面的多选框中就出现了我们新建的子类别，可以选择它。至此带颜色的线创建完成。

那么这个过程在API中应该怎么实现呢？

1. 首先，我们画的线是DetailLine，所以，应该使用Document.FamilyCreate.NewDetailCurve方法来创建。
2. 而设置线形可以使用DetailLine.LineStyle属性。
3. 创建子类别使用Categories.NewSubcategory(Category parentCategory, string name)方法。
4. 目前唯一的问题就剩下NewSubcategory里面的参数parentCategory是什么了。

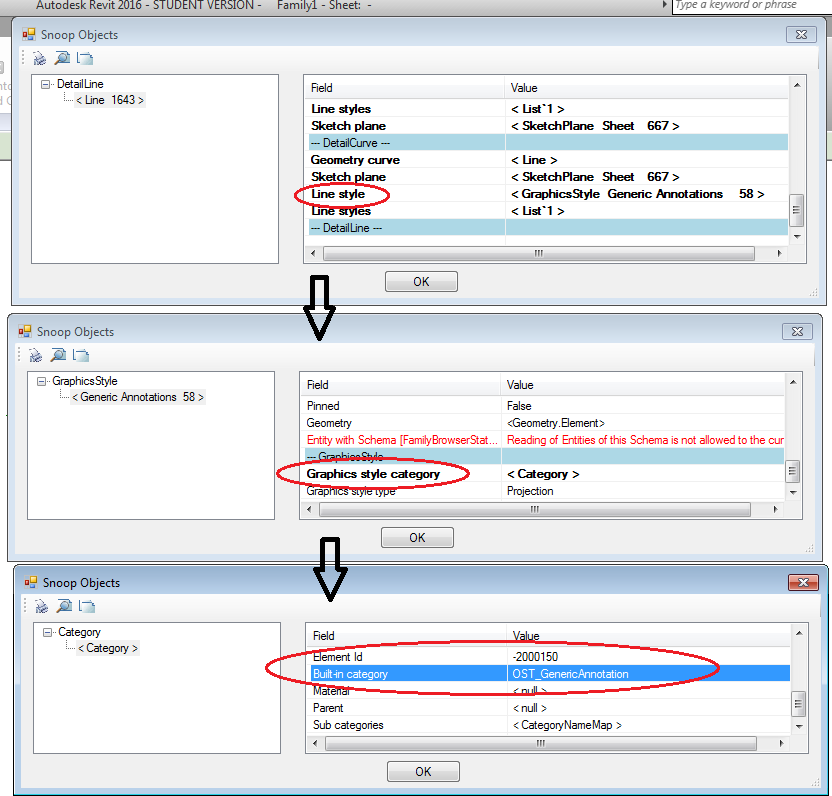

这里可以借助RevitLookup工具，既然该线有LineSylte属性，我们就不妨看看它自己的Category是什么，选中线，执行RevitLookup > Snoop Current Selection...：

这里OST_GenericAnnotation对应的就是上一张图中的“常规注释”了，所以，通过Categories.get_Item(BuiltInCategory.OST_GenericAnnotation)就能获得该类别了。

综上，代码如下，注意把它放到Transaction里面执行：

public void CreateSubCategoryAndDetailLine(Document doc)
{
    var categories = doc.Settings.Categories;
    var subCategoryName = "MySubCategory";
    Category category = doc.Settings.Categories.
        get_Item(BuiltInCategory.OST_GenericAnnotation);
    Category subCategory = null;
    if (!category.SubCategories.Contains(subCategoryName))
    {
        subCategory = categories.NewSubcategory(category,
            subCategoryName);
        var newcolor = new Color(250, 10, 0);
        subCategory.LineColor = newcolor;
        subCategory.SetLineWeight(10, GraphicsStyleType.Projection);
    }
    else
        subCategory = category.SubCategories.get_Item(subCategoryName);

    Line newLine = Line.CreateBound(
        new XYZ(0, 1, 0), new XYZ(-1, 0, 0));
    var detailLine = doc.FamilyCreate.NewDetailCurve(
        doc.ActiveView, newLine);
    detailLine.LineStyle = subCategory.GetGraphicsStyle(
        GraphicsStyleType.Projection);
}

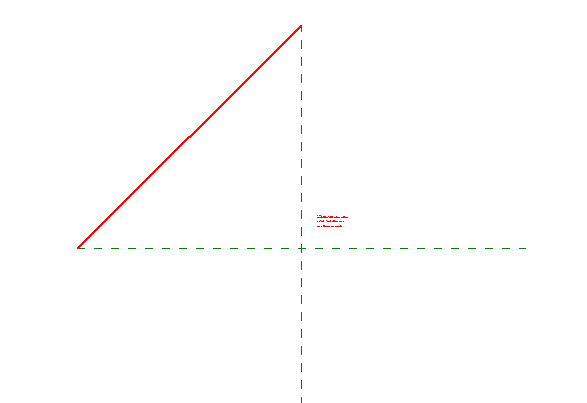

执行的结果：
