ZigBee TI ZStack CC2530 4.14 广播通信

【配套源码、文档、软件、硬件等资源，入口见文末】

前面两节中，我们详细介绍了ZigBee的第一种无线通信方式——单播；本节中，我们将介绍ZigBee的第二种无线通信方式——广播。

（仅描述与单播通信不同之处）

本节中实现的功能为：三个以上ZigBee设备组网成功后，网络中任意一个设备按下KEY1，网络中其余ZigBee设备上的LED1状态均会取反，同时串口也会打印出接收到的广播数据。

1、广播发送函数，声明及定义如下：

......
static void ProjectApp_SendBroadcast( void );
......

static void ProjectApp_SendBroadcast( void )
{
  char theMessageData[ ] = "Broadcast data\r\n";

  ProjectApp_DstAddr.addrMode       = (afAddrMode_t)AddrBroadcast;
  ProjectApp_DstAddr.endPoint       = PROJECTAPP_ENDPOINT;
  ProjectApp_DstAddr.addr.shortAddr = NWK_BROADCAST_SHORTADDR_DEVALL;//NWK_PAN_COORD_ADDR;

  AF_DataRequest( &ProjectApp_DstAddr,
                  &ProjectApp_epDesc,
                  PROJECTAPP_CLUSTERID,
                  (byte)osal_strlen( theMessageData ) + 1,
                  (byte *)&theMessageData,
                  &ProjectApp_TransID,
                  AF_DISCV_ROUTE,
                  AF_DEFAULT_RADIUS
                );
}

相信这个函数的定义大家一眼也能看明白~

2、实验验证

（1）调用广播发送函数

static void ProjectApp_HandleKeys( uint8 shift, uint8 keys )
{
  ......
  if ( keys & HAL_KEY_SW_1 )
  {
//    HalLedSet(HAL_LED_1,HAL_LED_MODE_TOGGLE);
//    ProjectApp_SendUnicast16();
    ProjectApp_SendBroadcast();
  }
  ......
}

（2）编译下载

在IAR左侧的Workspace中，一个ZigBee设备选择CoordinatorEB编译下载，其余所有的ZigBee设备任意选择RouterEB或EndDeviceEB编译下载，如下图所示进行选择；

（3）实验现象

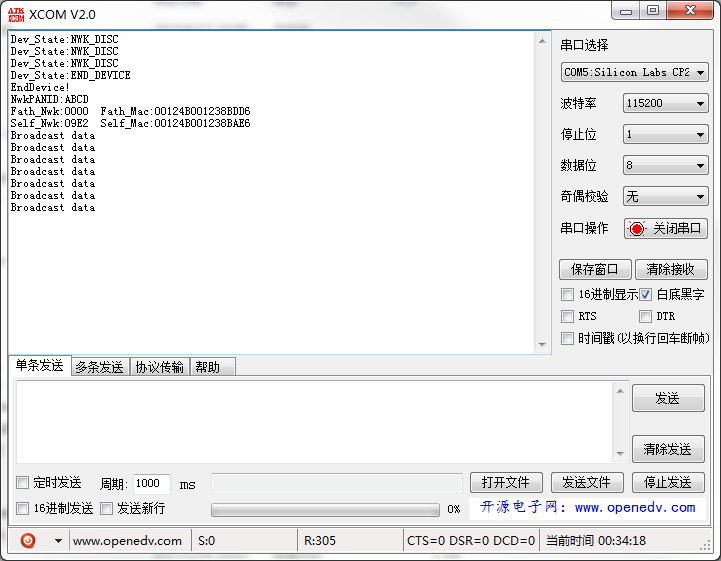

所有的ZigBee设备上电后，会发现，无论按下哪个ZigBee设备上的KEY1，其余所有的ZigBee设备上的LED1状态都会取反，同时协调器的串口每次都会打印出“Broadcast data”；
