CC2530学习（七）协调器与端点的广播通信

一、先睹为快

（一）、烧写协调器（Coordinator）固件

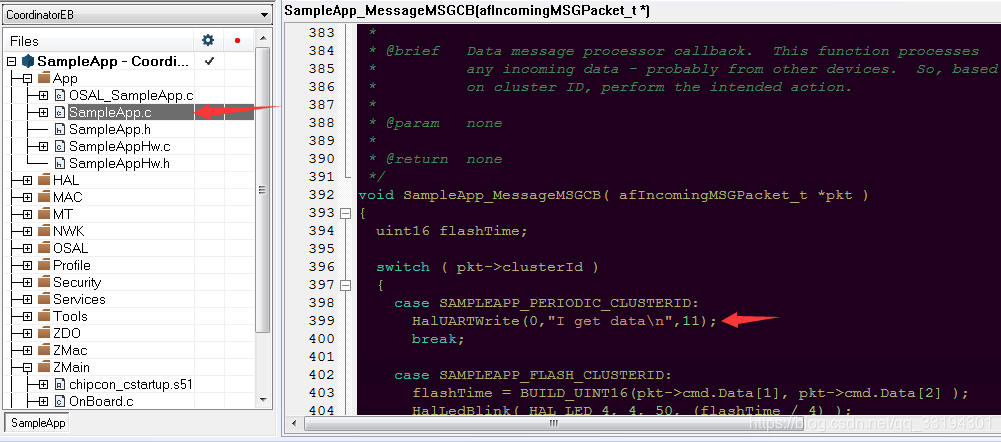

首先打开SampleApp，切换项目为CoordinatorEB，在SampleApp.c中查找SampleApp_MessageMSGCB()函数并添加串口发送的函数（前提是已经配置好串口哦！）。

void SampleApp_MessageMSGCB( afIncomingMSGPacket_t *pkt )
{

  uint16 flashTime;

  switch ( pkt->clusterId )
  {

    case SAMPLEAPP_PERIODIC_CLUSTERID:
      HalUARTWrite(0,"I get data\n",11);//处理终端发送的周期广播
      break;

    case SAMPLEAPP_FLASH_CLUSTERID:
      flashTime = BUILD_UINT16(pkt->cmd.Data[1], pkt->cmd.Data[2] );
      HalLedBlink( HAL_LED_4, 4, 50, (flashTime / 4) );
      break;
  }
}

（二）、烧写终端（Endpoint）固件

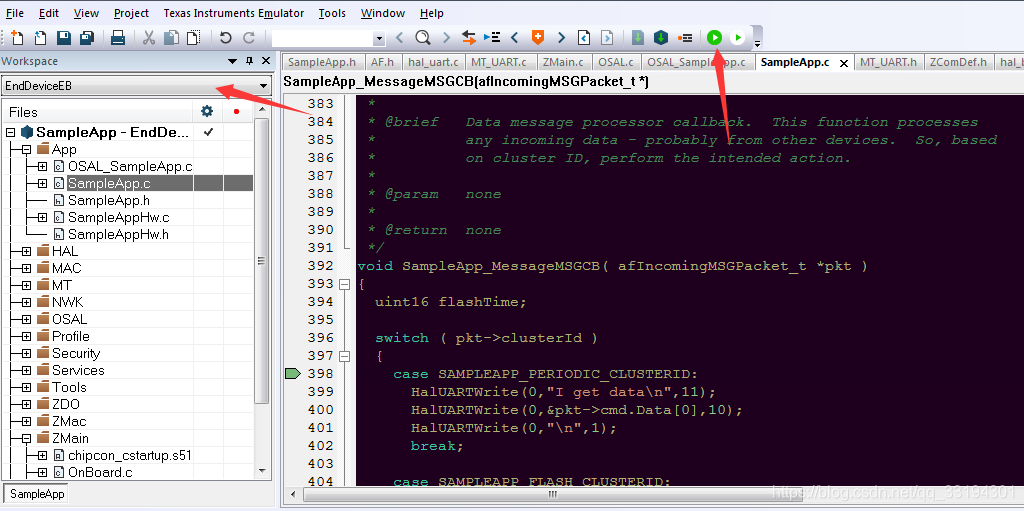

切换项目为EndDeviceEB，然后点击下载固件。

（三）、观察现象

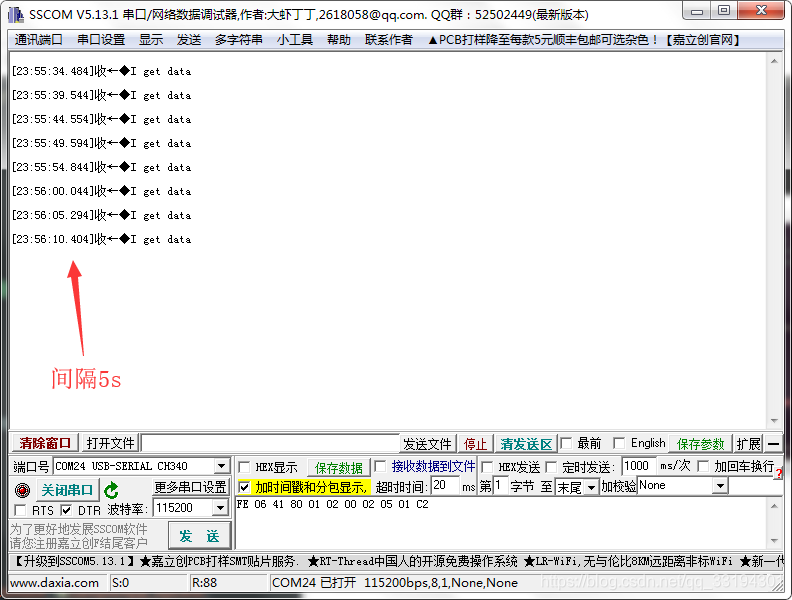

将TTL转USB插到烧写协调器的板子的串口1上，会发现串口每5s打印一次“I get data”。

（四）、分析

这个过程分别为下面2个步骤。

• 注册事件，设置任务编号和发送间隔
• 设置周期性发送的内容

1、注册事件

在SampleApp.c里面的SampleApp_ProcessEvent()函数里面switch case里面可以看到有下面部分程序。

// Received whenever the device changes state in the network 当网络状态改变时，如未连网络变为连上网络时执行
case ZDO_STATE_CHANGE:
  SampleApp_NwkState = (devStates_t)
