ADC ，即 Analog-to-Digital Converter 的缩写。

指模/数转换器或者模拟/数字转换器。是指将连续变量的模拟信号转换为离散的数字信号的器件。

典型的模拟数字转换器将模拟信号转换为表示一定比例电压值的数字信号。

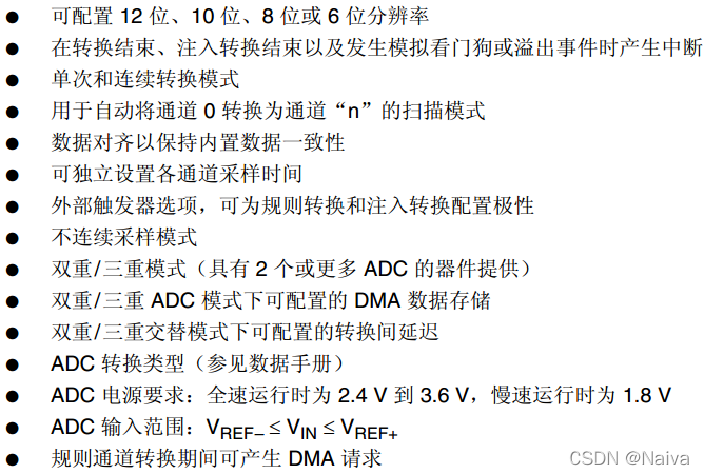

STM32F4x ADC特点：
在这里插入图片描述

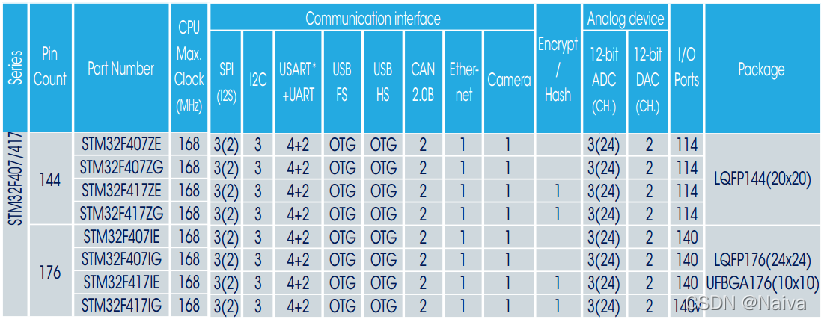

STM32F40x大容量芯片带3个ADC控制器：
在这里插入图片描述

其中144脚的芯片因为带PF脚，所以多8个通道，为24个外部通道。小于144脚芯片只有16个外部通道。

STM32F40x系列ADC外部通道和引脚对应关系：
在这里插入图片描述

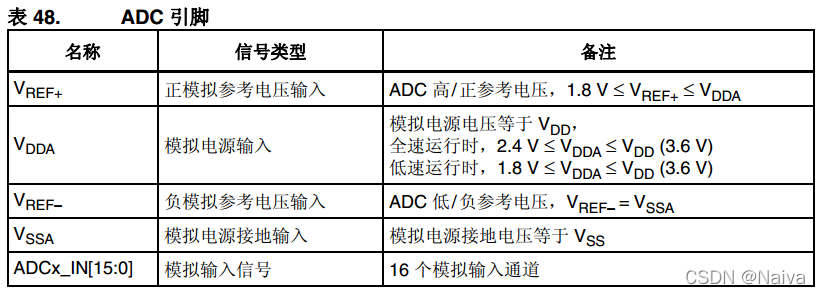

ADC引脚：
在这里插入图片描述

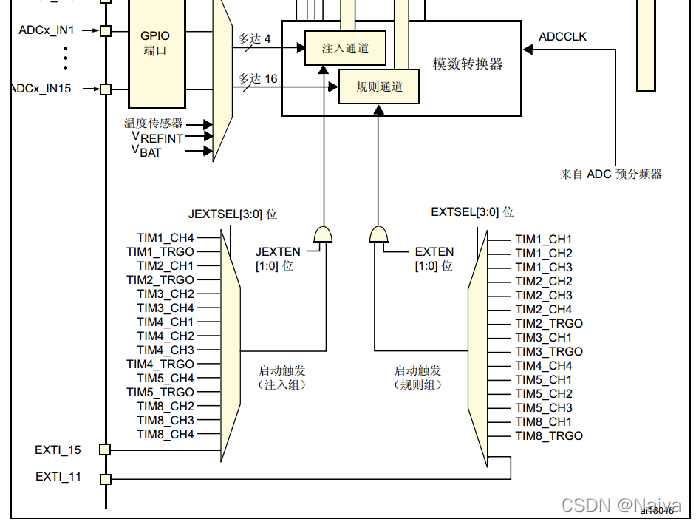

ADC框图：
在这里插入图片描述
在这里插入图片描述

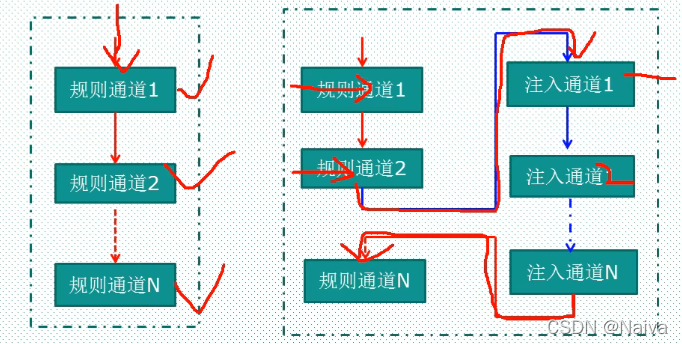

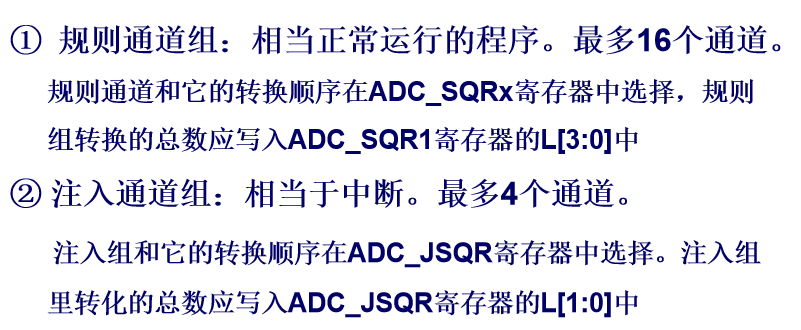

STM32通道组

在这里插入图片描述

注入通道相当于中断。规则通道和注入通道都可以在寄存器当中配置。
在这里插入图片描述

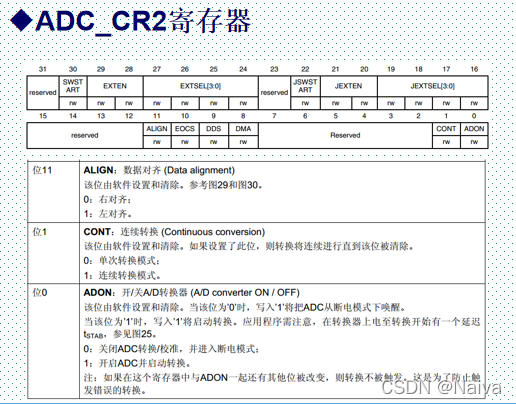

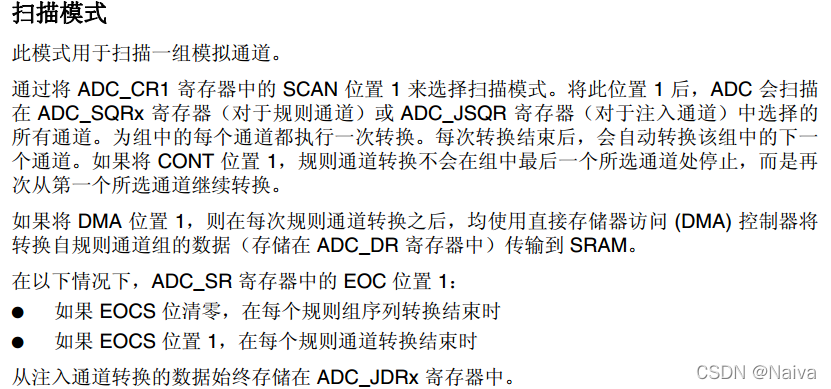

STM32F4的ADC的各通道可以单次，连续，扫描或者间断模式执行。

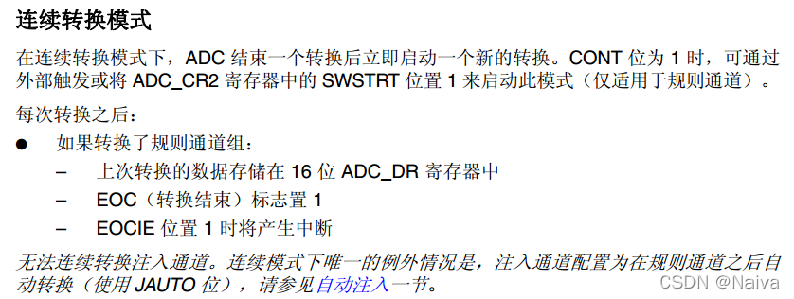

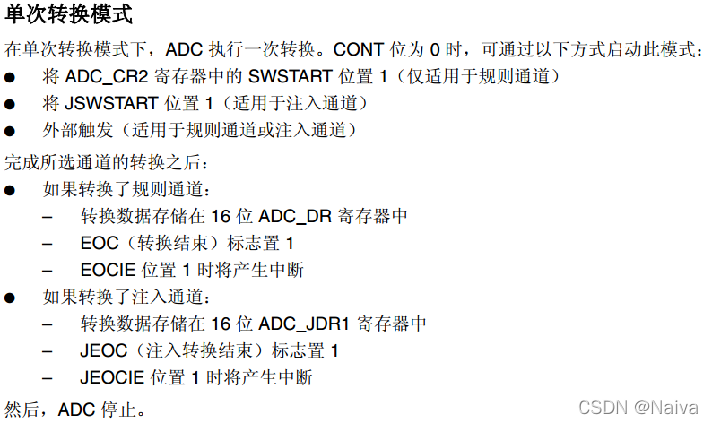

单次转换 VS 连续转换：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

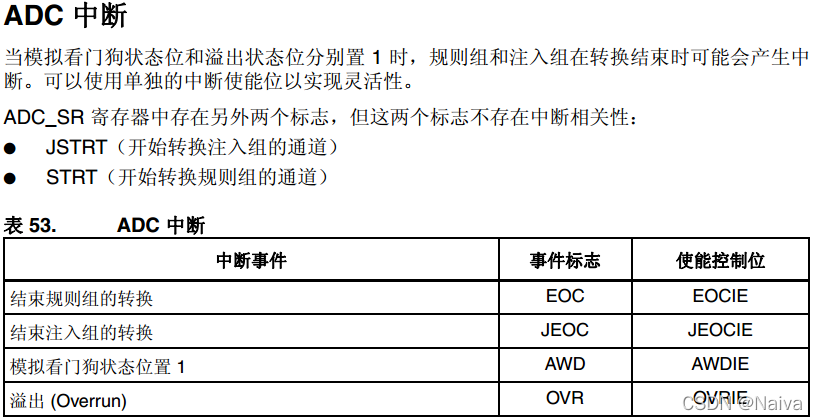

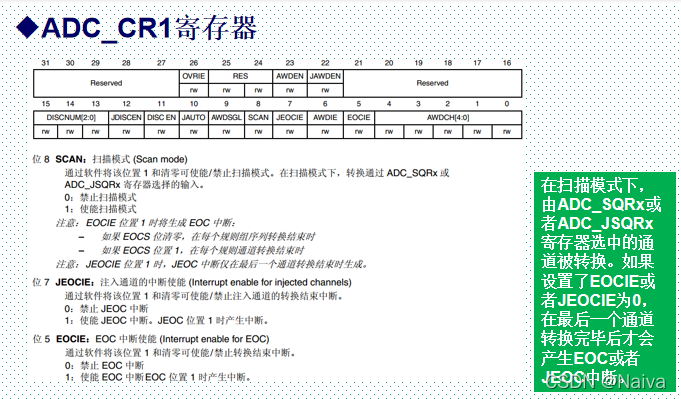

ADC中断：

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

ADC 常用的库函数

  • ADC通用初始化函数 void ADC_CommonInit (ADC_CommonInitTypeDef* ADC_CommonInitStruct);

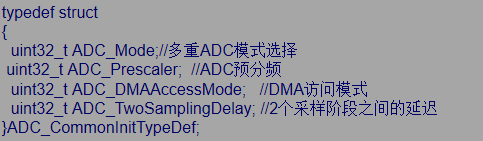

用来配置ADC_CCR寄存器的相关参数，结构体指针类型参数ADC_CommonInitTypeDef* ADC_CommonInitStruct 结构体成员变量如下：

在这里插入图片描述

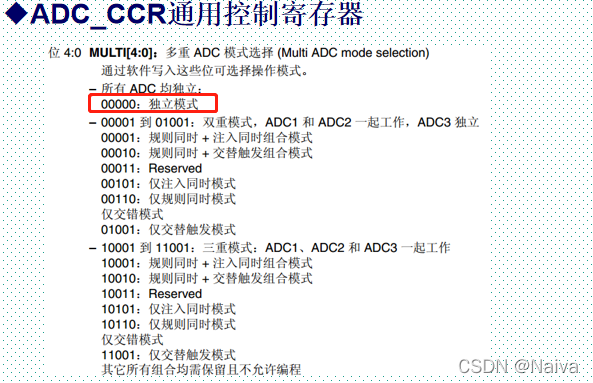

    • ADC_Mode ：独立模式 - ADC_Mode_Independent ，或多重模式（如下图2）;

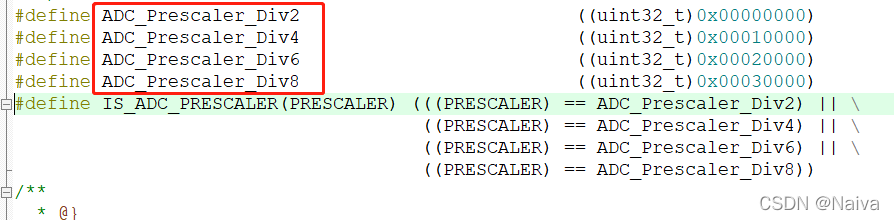

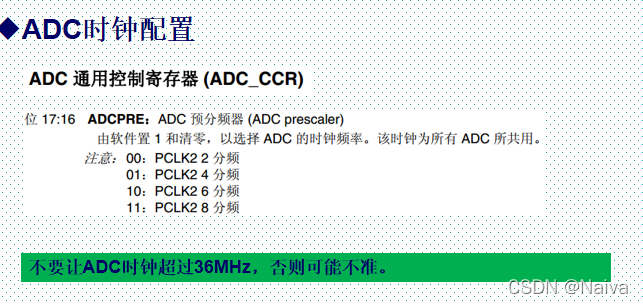

    • ADC_Prescaler ：预分频器 (保证 ADC1 的时钟频率不超过 36MHz)-- ADC_Prescaler_Div2~ADC_Prescaler_Div8;

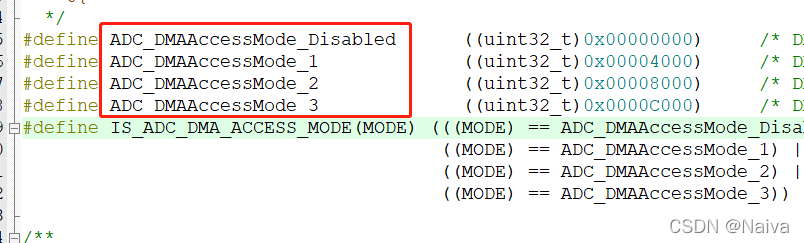

    • ADC_DMAAccessMode ：DMA 模式禁止或者使能相应 DMA 模式 – ADC_DMAAccessMode_Disabled或 ADC_DMAAccessMode_1~ADC_DMAAccessMode_3;
    • ADC_TwoSamplingDelay ：采样阶段之间的延迟周期数 - ADC_TwoSamplingDelay_5Cycles~ ADC_TwoSamplingDelay_20Cycles;

鼠标左键点击函数后右键选择 go to definition… 查看ADC_CommonInit 函数定义 ：

在这里插入图片描述

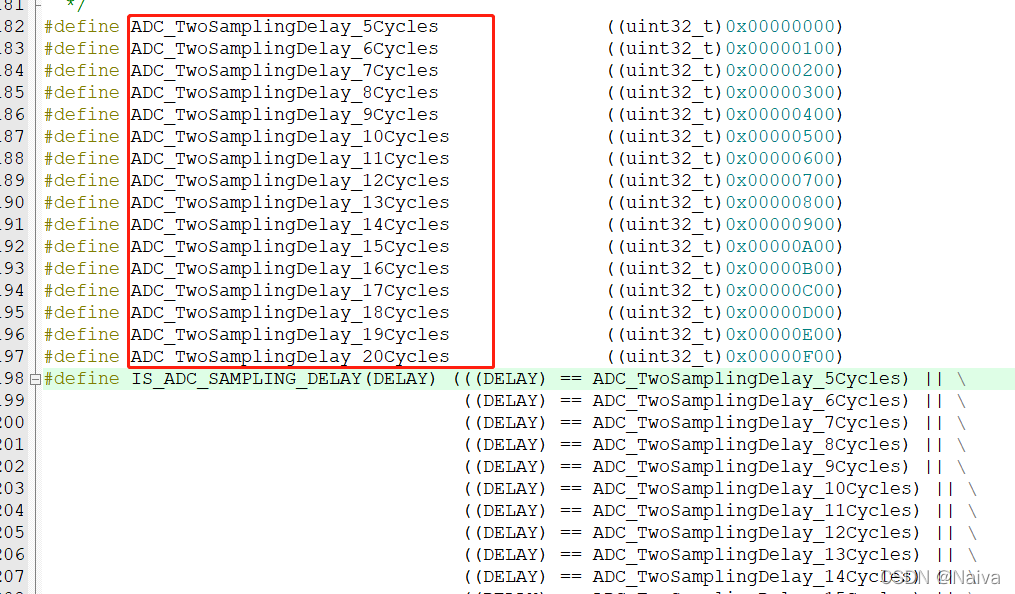

点击 IS_ADC_MODE 右键 go to definition… 查看入口参数 的有效性：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

例如：

  ADC_CommonInitTypeDef ADC_CommonInitStructure;// 定义一个结构体类型

  ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;//独立模式
  ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_5Cycles;//两个采样阶段之间的延迟5个时钟
  ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled; //DMA失能
  ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div4;//预分频4分频。ADCCLK=PCLK2/4=84/4=21Mhz,ADC时钟最好不要超过36Mhz
  ADC_CommonInit(&ADC_CommonInitStructure);//初始化

  • ADC初始化函数 void ADC_Init (ADC_TypeDef* ADCx, ADC_InitTypeDef* ADC_InitStruct);

    • 入口参数1 ADCx ：ADC1, ADC2,ADC3

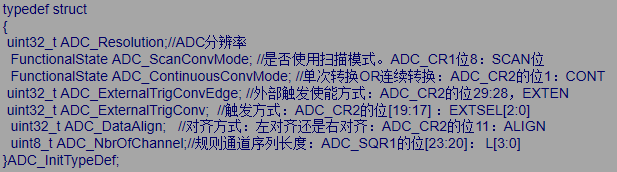

    • 入口参数2 ADC_InitStruct ：结构体指针如下
      在这里插入图片描述

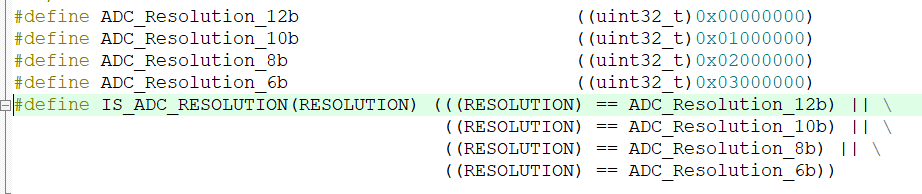

    • ADC_Resolution :设置ADC转换分辨率
      在这里插入图片描述

    • ADC_ScanConvMode :设置是否打开扫描模式
      在这里插入图片描述

    • ADC_ContinuousConvMode :设置是单次转换模式还是连续转换模式
      在这里插入图片描述

    • ADC_ExternalTrigConvEdge :设置外部通道的触发使能和检测方式
      在这里插入图片描述

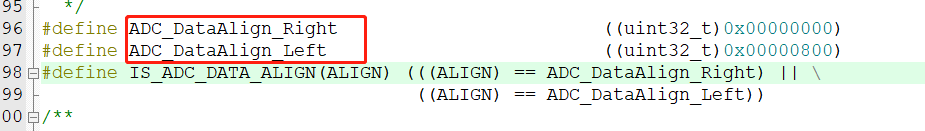

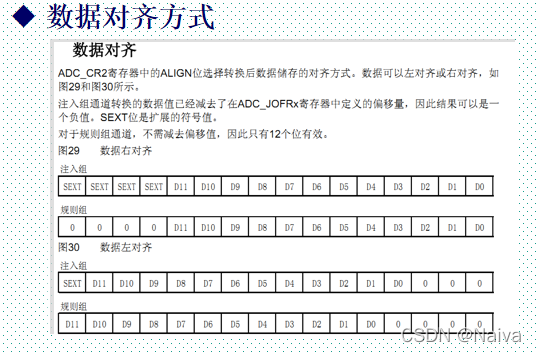

    • ADC_DataAlign :数 据 对 齐 方 式
      在这里插入图片描述

    • ADC_NbrOfConversion ：置规则序列的长度，这里只使用1个通道转换，设置为 1 即可。

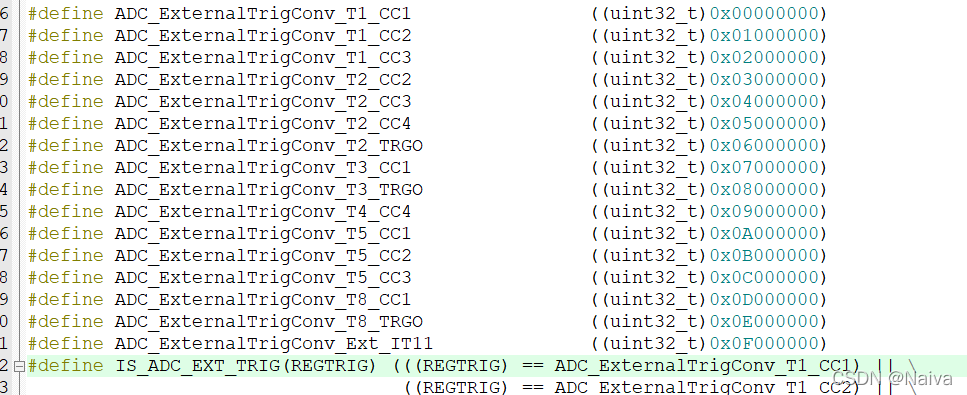

    • ADC_ExternalTrigConv ：为规则组选择外部事件
      在这里插入图片描述

还有个参数 ADC_ExternalTrigConv 是用来为规则组选择外部事件。 因为前面配置的是软件触发，所以这里可以不用配置。如果选择其他触发方式方式，这里需要配置。

例如：

        ADC_InitTypeDef       ADC_InitStructure;//

		ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;//12位模式
		ADC_InitStructure.ADC_ScanConvMode = DISABLE;//非扫描模式
		ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//关闭连续转换
		ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;//禁止触发检测，使用软件触发
		ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
		ADC_InitStructure.ADC_NbrOfConversion = 1;//1个转换在规则序列中 也就是只转换规则序列1
		ADC_Init(ADC1, &ADC_InitStructure);//ADC初始化

  • void ADC_DeInit ( ADC_TypeDef* ADCx);

  • ADC使能函数 void ADC_Cmd(ADC_TypeDef* ADCx, FunctionalState NewState);

比如：

ADC_Cmd(ADC1, ENABLE);//开启AD转换器
  • void ADC_ITConfig ( ADC_TypeDef* ADCx, uint16_t ADC_IT, FunctionalState NewState);
  • ADC使能软件转换函数 void ADC_SoftwareStartConvCmd ( ADC_TypeDef* ADCx , FunctionalState NewState);

比如：

ADC_SoftwareStartConvCmd(ADC1,ENABLE);//使能ADC1的软件转换启动

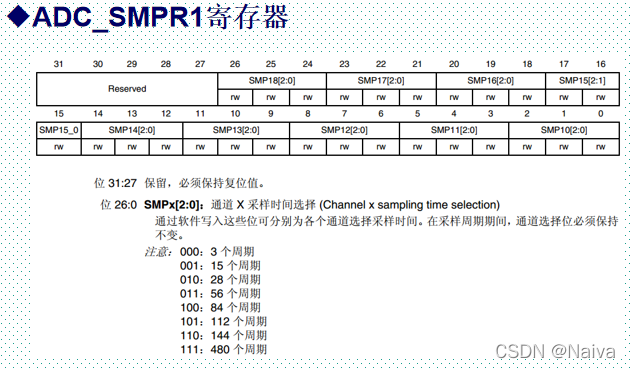

  • ADC 规则通道配置函数 void ADC_RegularChannelConfig ( ADC_TypeDef* ADCx, uint8_t ADC_Channel , uint8_t Rank , uint8_t ADC_SampleTime );

比如：

ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_480Cycles );//ADC1,ADC通道,采样时间为480周期
////ADC1,ADC通道ch=哪个通道,1指的是通道的数量，480个周期,提高采样时间可以提高精确度
  • ADC 获取转换结果函数 uint16_t ADC_GetConversionValue ( ADC_TypeDef* ADCx);

比如：

ADC_GetConversionValue(ADC1);	//获取ADC1规则组的转换结果

ADC 实验

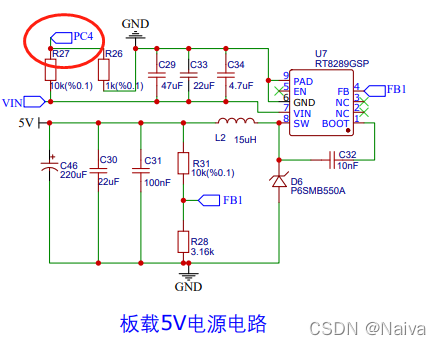

硬件设计

在这里插入图片描述

在这里插入图片描述
PB0 - ADC1 的通道8
PC4 - ADC1 的通道14

#define Battery_Ch    14  //电池电压，ADC通道14
#define Potentiometer 8   //电位器，ADC通道8

在这里插入图片描述

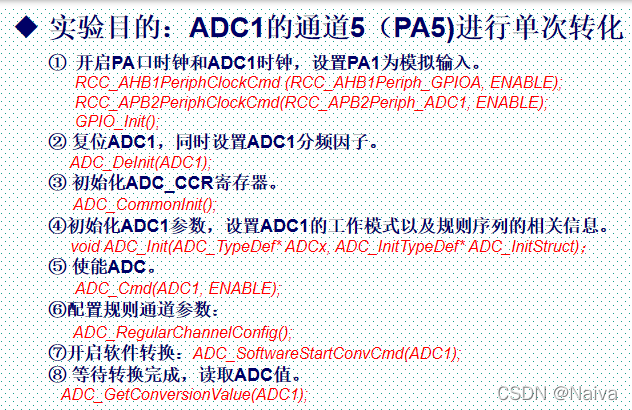

实验步骤

在这里插入图片描述
说明：基于STM32F407

adc.h

#ifndef __ADC_H
#define __ADC_H
#include "sys.h"
#include "system.h"
#define Battery_Ch    14 //Battery voltage, ADC channel 14 //电池电压，ADC通道14
#define Potentiometer 8  //Potentiometer, ADC channel 8 //电位器，ADC通道8
void Adc_Init(void);
u16 Get_Adc(u8 ch);
float Get_battery_volt(void) ;
u16 Get_adc_Average(u8 chn, u8 times);
extern float Voltage,Voltage_Count,Voltage_All;
#endif

adc.c

#include "adc.h"

float Voltage,Voltage_Count,Voltage_All;  //电池电压采样相关的变量
const float Revise=1.03;

/**************************************************************************
函数功能：ADC初始化电池电压检测
入口参数：无
返回  值：无
**************************************************************************/
void  Adc_Init(void)
{
		GPIO_InitTypeDef       GPIO_InitStructure;
		ADC_CommonInitTypeDef ADC_CommonInitStructure;
		ADC_InitTypeDef       ADC_InitStructure;

		RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB|RCC_AHB1Periph_GPIOC, ENABLE);//使能GPIOA时钟
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); //使能ADC1时钟


		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;//PB0 通道8
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;//模拟输入
		GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;//不带上下拉
		GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化

		GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;//PC4 通道14
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;//模拟输入
		GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;//不带上下拉
		GPIO_Init(GPIOC, &GPIO_InitStructure);//初始化

		RCC_APB2PeriphResetCmd(RCC_APB2Periph_ADC1,ENABLE);	  //ADC1复位
		RCC_APB2PeriphResetCmd(RCC_APB2Periph_ADC1,DISABLE);	//复位结束

		ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;//独立模式
		ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_5Cycles;//两个采样阶段之间的延迟5个时钟
		ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled; //DMA失能
		ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div4;//预分频4分频。ADCCLK=PCLK2/4=84/4=21Mhz,ADC时钟最好不要超过36Mhz
		ADC_CommonInit(&ADC_CommonInitStructure);//初始化

		ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;//12位模式
		ADC_InitStructure.ADC_ScanConvMode = DISABLE;//非扫描模式
		ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//关闭连续转换
		ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;//禁止触发检测，使用软件触发
		ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
		ADC_InitStructure.ADC_NbrOfConversion = 1;//1个转换在规则序列中 也就是只转换规则序列1
		ADC_Init(ADC1, &ADC_InitStructure);//ADC初始化

		ADC_Cmd(ADC1, ENABLE);//开启AD转换器
}
/**************************************************************************
函数功能：AD采样
入口参数：ADC的通道
返回  值：AD转换结果
**************************************************************************/
u16 Get_Adc(u8 ch)
{
	//设置指定ADC的规则组通道，一个序列，采样时间

	ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_480Cycles );	//ADC1,ADC通道,采样时间为480周期

	ADC_SoftwareStartConv(ADC1);  //使能指定的ADC1的软件转换启动功能

	while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));  //等待转换结束

	return ADC_GetConversionValue(ADC1);		//返回最近一次ADC1规则组的转换结果

}

/**************************************************************************
函数功能：采集多次ADC值求平均值函数
入口参数：ADC通道和采集次数
返 回 值：AD转换结果
**************************************************************************/
u16 Get_adc_Average(u8 chn, u8 times)
{
  u32 temp_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		temp_val+=Get_Adc(chn);
		delay_ms(5);
	}
	return temp_val/times;
}

/**************************************************************************
函数功能：读取电池电压
入口参数：无
返回  值：电池电压，单位mv
**************************************************************************/
float Get_battery_volt(void)
{
	float Volt;

	//电阻分压，具体根据原理图简单分析可以得到	// 将电源3.3*11.0*Revise/1.0 分成2^12=4096分
	Volt=Get_Adc(Battery_Ch)*3.3*11.0*Revise/1.0/4096;	   // Revise = 1.03 ，2^12(采样率)=4096
	return Volt;
}

main.c

#include "system.h"

int main(void)
{
	u16    val1 ;
  float  val2 ;

	systemInit();//硬件初始化 延时/LED/Buzzer
  while(1)
		{
		 //Led_Flash();

			val1 = Get_adc_Average(Potentiometer, 10);  //Potentiometer PB0 通道8 采样10次取平均
			val2 = Get_battery_volt();                  //Battery_Ch    PC4 通道14

			printf(" val1: %d\r\n",val1);
			printf(" val2: %f\r\n",val2);
			delay_ms(250);

	  }
}

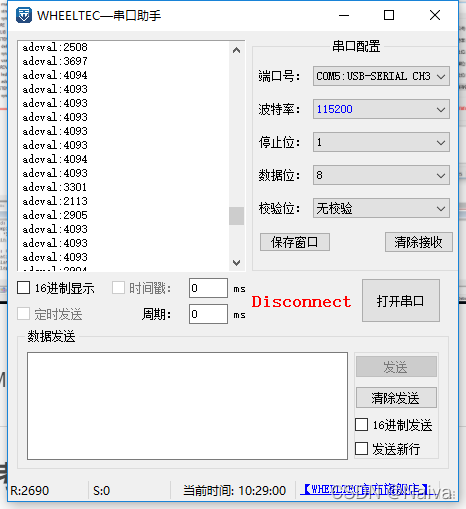

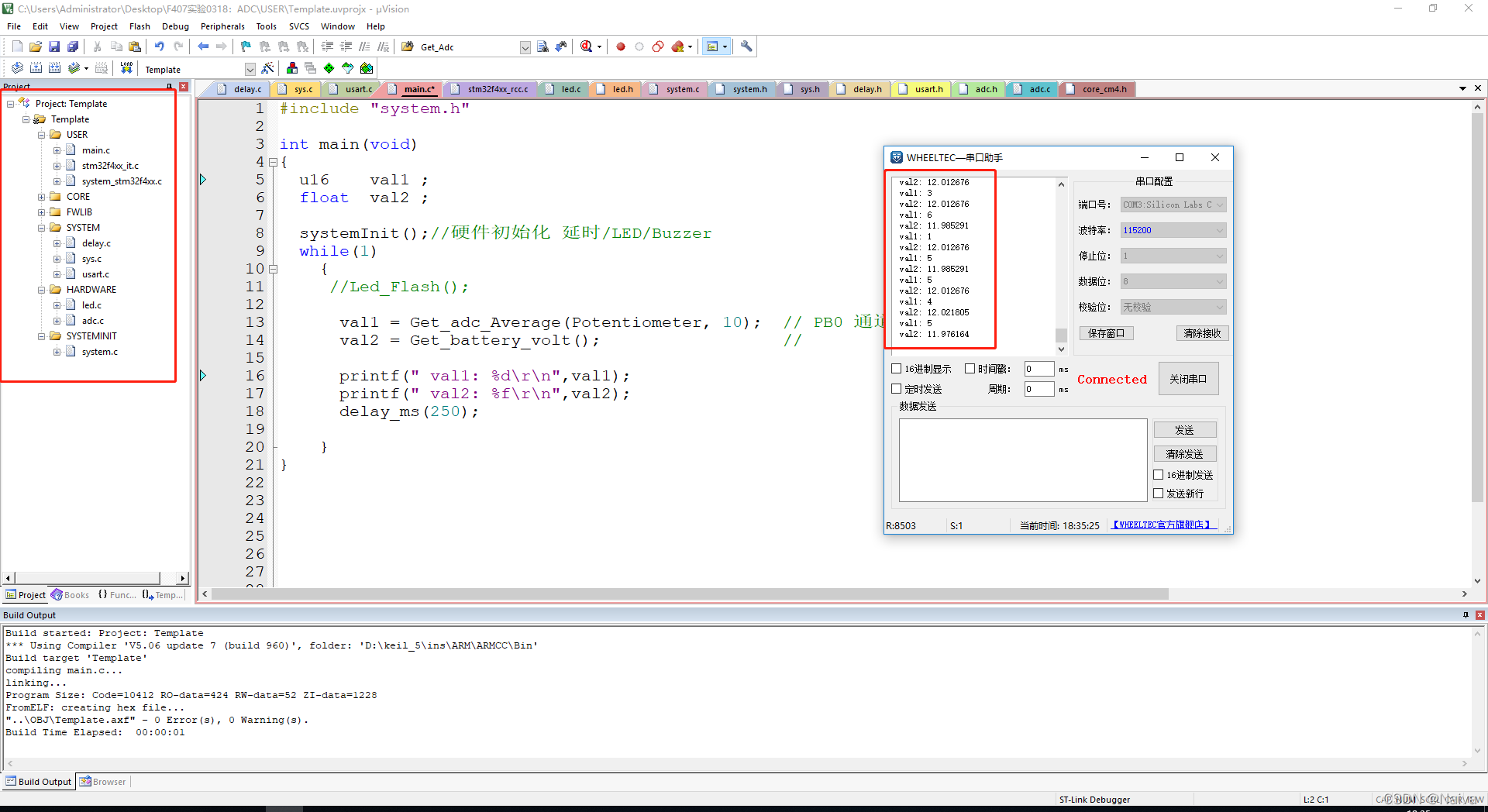

实验效果：

在这里插入图片描述

STM32F103 声音传感器ADC 实验 ：

说明：详细内容见 参考资料[2]

实验效果：
在这里插入图片描述

参考资料

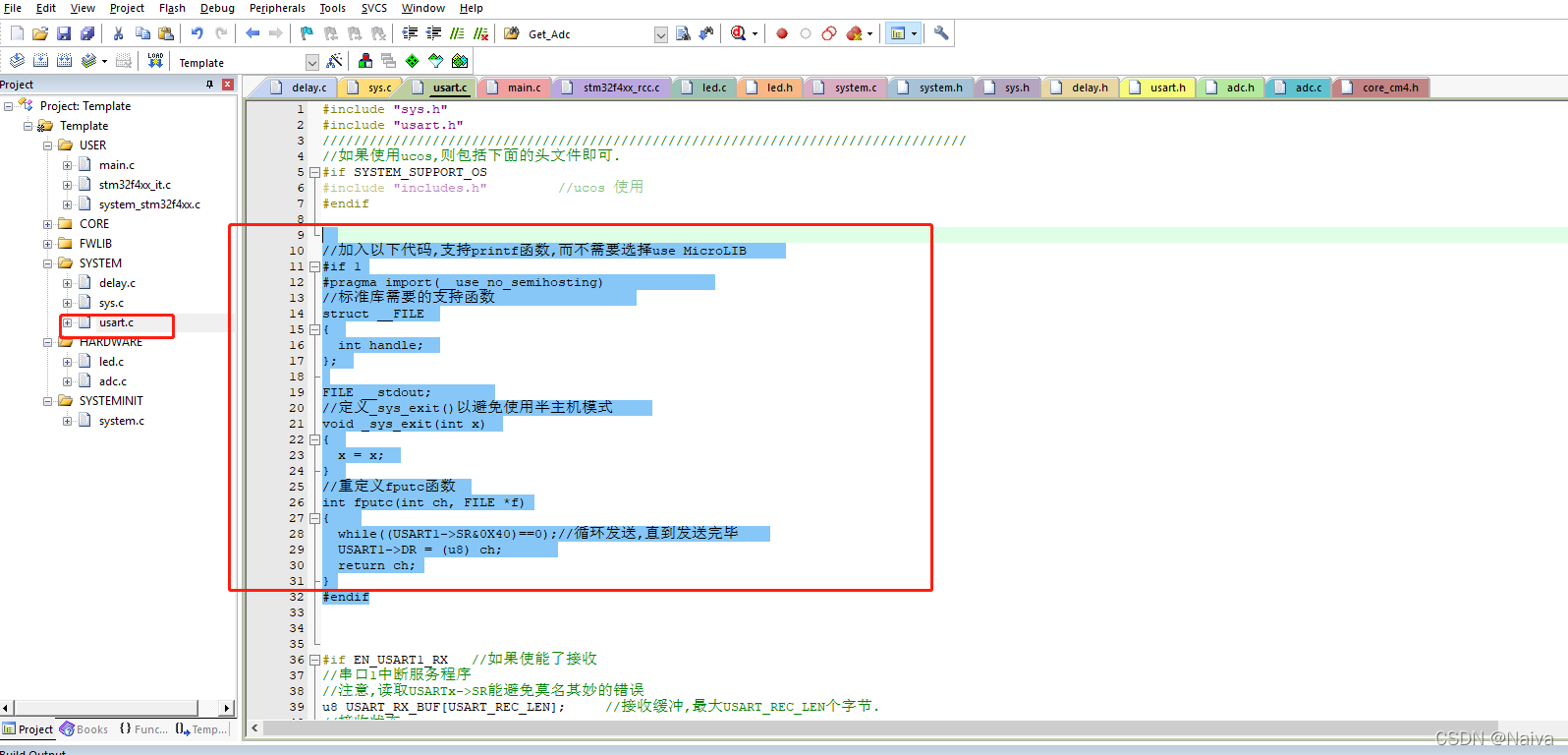

uart.c中加入以下代码，实现支持printf函数打印到串口助手


//加入以下代码,支持printf函数,而不需要选择use MicroLIB
#if 1
#pragma import(__use_no_semihosting)
//标准库需要的支持函数
struct __FILE
{
	int handle;
};

FILE __stdout;
//定义_sys_exit()以避免使用半主机模式
void _sys_exit(int x)
{
	x = x;
}
//重定义fputc函数
int fputc(int ch, FILE *f)
{
	while((USART1->SR&0X40)==0);//循环发送,直到发送完毕
	USART1->DR = (u8) ch;
	return ch;
}
#endif

在这里插入图片描述

20240703补充记录

[江科大]-ADC单通道

源文件 adc.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
//	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;

	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0引脚初始化为模拟输入

	/*规则组通道配置*/
//	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);		//规则组序列1的位置，配置为通道0
	ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);		//规则组序列1的位置，配置为通道1
	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);						//将结构体变量交给ADC_Init，配置ADC1

	/*ADC使能*/
	ADC_Cmd(ADC1, ENABLE);									//使能ADC1，ADC开始运行

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}

/**
  * 函    数：获取AD转换的值
  * 参    数：无
  * 返 回 值：AD转换的值，范围：0~4095
  */
uint16_t AD_GetValue(void)
{
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);					//软件触发AD转换一次
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//等待EOC标志位，即等待AD转换结束
	return ADC_GetConversionValue(ADC1);					//读数据寄存器，得到AD转换的结果
}

源文件main.c


#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

uint16_t ADValue;			//定义AD值变量
float Voltage;				//定义电压变量

int main(void)
{
	/*模块初始化*/
//	OLED_Init();			//OLED初始化
	AD_Init();				//AD初始化

//	/*显示静态字符串*/
//	OLED_ShowString(1, 1, "ADValue:");
//	OLED_ShowString(2, 1, "Voltage:0.00V");

	while (1)
	{
		ADValue = AD_GetValue();					//获取AD转换的值
		Voltage = (float)ADValue / 4095 * 3.3;		//将AD值线性变换到0~3.3的范围，表示电压

//		OLED_ShowNum(1, 9, ADValue, 4);				//显示AD值
//		OLED_ShowNum(2, 9, Voltage, 1);				//显示电压值的整数部分
//		OLED_ShowNum(2, 11, (uint16_t)(Voltage * 100) % 100, 2);	//显示电压值的小数部分

		Delay_ms(100);			//延时100ms，手动增加一些转换的间隔时间
	}
}

数值0对应的就是0V。如果转换后的数值为X，X对应的模拟电压数值为Y，那么下列等式成立：2^12 / 3.3 = X / Y，进一步得到Y = (3.3 × X ) / 2^12

[江科大]-ADC多通道

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	/*不在此处配置规则组序列，而是在每次AD转换前配置，这样可以灵活更改AD转换的通道*/

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);						//将结构体变量交给ADC_Init，配置ADC1

	/*ADC使能*/
	ADC_Cmd(ADC1, ENABLE);									//使能ADC1，ADC开始运行

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}

/**
  * 函    数：获取AD转换的值
  * 参    数：ADC_Channel 指定AD转换的通道，范围：ADC_Channel_x，其中x可以是0/1/2/3
  * 返 回 值：AD转换的值，范围：0~4095
  */
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
	ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5);	//在每次转换前，根据函数形参灵活更改规则组的通道1
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);					//软件触发AD转换一次
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//等待EOC标志位，即等待AD转换结束
	return ADC_GetConversionValue(ADC1);					//读数据寄存器，得到AD转换的结果
}


#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

uint16_t AD0, AD1, AD2, AD3;	//定义AD值变量

int main(void)
{
	/*模块初始化*/
//	OLED_Init();				//OLED初始化
	AD_Init();					//AD初始化

//	/*显示静态字符串*/
//	OLED_ShowString(1, 1, "AD0:");
//	OLED_ShowString(2, 1, "AD1:");
//	OLED_ShowString(3, 1, "AD2:");
//	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{
		AD0 = AD_GetValue(ADC_Channel_0);		//单次启动ADC，转换通道0
		AD1 = AD_GetValue(ADC_Channel_1);		//单次启动ADC，转换通道1
		AD2 = AD_GetValue(ADC_Channel_2);		//单次启动ADC，转换通道2
		AD3 = AD_GetValue(ADC_Channel_3);		//单次启动ADC，转换通道3

//		OLED_ShowNum(1, 5, AD0, 4);				//显示通道0的转换结果AD0
//		OLED_ShowNum(2, 5, AD1, 4);				//显示通道1的转换结果AD1
//		OLED_ShowNum(3, 5, AD2, 4);				//显示通道2的转换结果AD2
//		OLED_ShowNum(4, 5, AD3, 4);				//显示通道3的转换结果AD3

		Delay_ms(100);			//延时100ms，手动增加一些转换的间隔时间
	}
}

[江科大]DMA-ADC多通道

#include "stm32f10x.h"                  // Device header

uint16_t AD_Value[4];					//定义用于存放AD转换结果的全局数组

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);		//开启DMA1的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	/*规则组通道配置*/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);	//规则组序列1的位置，配置为通道0
	ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_55Cycles5);	//规则组序列2的位置，配置为通道1
	ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_55Cycles5);	//规则组序列3的位置，配置为通道2
	ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_55Cycles5);	//规则组序列4的位置，配置为通道3

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;											//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;							//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;						//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;			//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;							//连续转换，使能，每转换一次规则组序列后立刻开始下一次转换
	ADC_InitStructure.ADC_ScanConvMode = ENABLE;								//扫描模式，使能，扫描规则组的序列，扫描数量由ADC_NbrOfChannel确定
	ADC_InitStructure.ADC_NbrOfChannel = 4;										//通道数，为4，扫描规则组的前4个通道
	ADC_Init(ADC1, &ADC_InitStructure);											//将结构体变量交给ADC_Init，配置ADC1

	/*DMA初始化*/
	DMA_InitTypeDef DMA_InitStructure;											//定义结构体变量
	DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;				//外设基地址，给定形参AddrA
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;	//外设数据宽度，选择半字，对应16为的ADC数据寄存器
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;			//外设地址自增，选择失能，始终以ADC数据寄存器为源
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;	//				//存储器基地址，给定存放AD转换结果的全局数组AD_Value
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;			//存储器数据宽度，选择半字，与源数据宽度对应
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;						//存储器地址自增，选择使能，每次转运后，数组移到下一个位置
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;							//数据传输方向，选择由外设到存储器，ADC数据寄存器转到数组
	DMA_InitStructure.DMA_BufferSize = 4;										//转运的数据大小（转运次数），与ADC通道数一致
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;								//模式，选择循环模式，与ADC的连续转换一致
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;								//存储器到存储器，选择失能，数据由ADC外设触发转运到存储器
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;						//优先级，选择中等
	DMA_Init(DMA1_Channel1, &DMA_InitStructure);								//将结构体变量交给DMA_Init，配置DMA1的通道1

	/*DMA和ADC使能*/
	DMA_Cmd(DMA1_Channel1, ENABLE);							//DMA1的通道1使能
	ADC_DMACmd(ADC1, ENABLE);								//ADC1触发DMA1的信号使能
	ADC_Cmd(ADC1, ENABLE);									//ADC1使能

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);

	/*ADC触发*/
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);	//软件触发ADC开始工作，由于ADC处于连续转换模式，故触发一次后ADC就可以一直连续不断地工作
}


#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();				//OLED初始化
	AD_Init();					//AD初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "AD0:");
	OLED_ShowString(2, 1, "AD1:");
	OLED_ShowString(3, 1, "AD2:");
	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{
		OLED_ShowNum(1, 5, AD_Value[0], 4);		//显示转换结果第0个数据
		OLED_ShowNum(2, 5, AD_Value[1], 4);		//显示转换结果第1个数据
		OLED_ShowNum(3, 5, AD_Value[2], 4);		//显示转换结果第2个数据
		OLED_ShowNum(4, 5, AD_Value[3], 4);		//显示转换结果第3个数据

		Delay_ms(100);							//延时100ms，手动增加一些转换的间隔时间
	}
}
蓝桥杯嵌入式ADC配置
weixin_51914919的博客
03-12 2041
在蓝桥杯嵌入式中ADC是比较重要的一个模块，ADC多次会考到，因此掌握这个ADC还是很有必要的。 在省赛中没有用到扩展板的情况下，主要就是一路的ADC采样。其采样通过主板上那个电位器R37来调节电压进行捕获考察ADC。 我们来看电路图： 这里R37电位器与PB0相连。在看数据手册上PB0挂载了ADC。并且对应着ADC的通道8。 代码部分这里分享一下如何快速的配置ADC和正常的配置； 1、正常配置 adc.c include "adc.h" void adc_init(void) { ADC_Ini
ADC简介及代码示例
qq_63306931的博客
04-20 3755
模数转换
ADC+DMA多通道转换，ADC值不变
最新发布
2303_80280298的博客
09-18 386
DMA+ADC多通道转换问题求助
STM32学习日记--Day5--AD模数转换
weixin_56216557的博客
07-22 965
该函数检查 ADC 的转换完成标志位（`ADC_FLAG_EOC`），如果标志位为 `RESET`，表示转换还未完成，需要继续等待。需要注意的是，对于多个通道的转换，你可以按照需要多次调用 `ADC_RegularChannelConfig` 函数来配置不同的通道。- 通过设置 ADC_InitTypeDef 结构体变量的成员来配置 ADC 的基本参数，然后调用 `ADC_Init` 函数将配置应用到 ADC 模块。- `1`：指定转换序列的序号。- `ADC_Channel_1`：指定要配置的转换通道。
STM32 ADC库函数
Echo_cy_的博客
03-19 3486
单片机学习！
STM32 库函数学习 ADC篇
s2014201506的博客
08-12 8197
本系列的库函数学习教程都是基于HAL库的，并且这个HAL库使用的是M7内核的库函数，如果使用的STM32型号低于STM32H7XX的时候发现有些HAL库函数在这些型号上没有也不用感到奇怪。 STM32H7的ADC位数是16位的。 1、HAL_StatusTypeDef HAL_ADC_Init (ADC_HandleTypeDef * hadc) ADC的初始化函数。 ADC_HandleTypeDef ADC1_Handler; ADC1_Handler.Instance = ADC1; AD
精选资源
STM32F1芯片包.zip
01-19
- SW4STM32：另一款免费的STM32开发IDE。 3. **固件库**： - STM32标准外设库（SPL）：提供基础的驱动函数，支持基本功能。 - STM32CubeF1库：包含SPL，且增加了HAL（Hardware Abstraction Layer）层，简化编程...
STM32参考资料文档应用文档AN2586-STM32F10xxx硬件开发：使用入门
09-25
以下是关于STM32F10xxx系列单片机硬件开发使用入门的一些详细知识点。 一、微控制器概述 STM32F10xxx微控制器基于ARM Cortex-M3内核，它为实时应用提供了高性能与低功耗的完美结合。该系列单片机拥有丰富的外设接口...
STM32F1固件库最新3.5版
12-08
STM32F1固件库是ST为开发者提供的官方软件资源，它包含了一系列预编译的库函数，用于简化STM32F1芯片的应用开发。最新3.5版的固件库带来了更多的功能更新和优化，旨在提高开发效率和性能。 STM32F1固件库分为几个...
精选资源
STM32F407固件库
03-13
1. **标准外设库（SPL）**：SPL是STM32系列微控制器的一个基本组件，它包括了用于初始化、读写和控制STM32F407各外设的函数。这些外设包括但不限于GPIO（通用输入/输出）、TIM（定时器）、SPI（串行外围接口）、...
STM32开发资料集锦：全面学习与项目实践资源
STM32开发资料集锦是一个面向嵌入式系统工程师、电子爱好者以及高校师生的综合性技术资源包，涵盖了STM32系列微控制器从基础入门到高级应用的全方位知识体系。该资料集以“STM32开发资料集锦.zip”为压缩文件名，...
STM32的ADC模数转换(库函数)，亲测可用
11-28
STM32的ADC模数转换(库函数)，亲测可用。内有详细的注释和文档。很好的学习资料。
stm32 ADC转换 库函数方式
09-15
stm32的ADC转换有两种通道，规则通道和注入通道，注入通道可以抢占式地打断规则通道的采样，执行注入通道采样后，再执行之前的规则通道采样，和中断类似。本例只使用规则通道实现独立模式的中断采样，这里不再赘述两种通道区别。
STM32 实现ADC 库函数版
HX_CODER
08-18 2519
STM32 实现ADC 库函数版 ADC 顾名思义 将模拟信号转换为数字信号 ADC转换分为2个通道组：规则通道组和注入通道组。 规则通道相当于正常运行的程序，而注入通道，就是中断。 程序正常运行（执行规则通道），外部中断产生，执行中断代码（执行注入通道） STM32的ADC的规则通道组包含16个转换，而注入通道包含4个通道内 数据存储方式：左对齐 右对齐（存储在16位数据寄存器中 左高 右低） 不要将高于3.3V的接到ADC上面 通道16 只在ADC1 (内部温度传感器) 通道17 只在ADC1 （内部
ADC库函数
热门推荐
“我吃了你的作业”
08-11 1万+
1.void ADC_DeInit(ADC_TypeDef* ADCx) 功能：初始化ADCx外围寄存器为默认 注释：调用了RCC_APB2PeriphResetCmd函数进行寄存器复位 例如：ADC_DeInit(ADC1);   2.void ADC_Init(ADC_TypeDef* ADCx, ADC_InitTypeDef* ADC_InitStruct) 功能：根据ADC_...
SPL标准库学习笔记
liuzp111的专栏
05-22 4391
SPL简介 SPL的常用数据结构 数据结构之双向链表 双向链表简介 数据结构之SplDoublyLinkedList类 数据结构之堆栈 堆栈简介 代码示例 数据结构之队列 代码示例 SPL的常用迭代器 迭代器概述 ArrayIterator AppendIterator MultipleIterator FilesystemIterator SPL基础接口 接口简介 Countable接口 Oute
08_ADC库函数
xiayulinlll的博客
03-31 736
用于配置ADCCLK分频器，可以对APB2的72MHz时钟选择2，4，6，8分频，输入到ADCCLK。
php标准库函数功能（SPL）
心无所属的专栏
05-02 1167
在学习zend框架时看到里面用到了Arrayobject，Iterator等一些php5的内置类，所以决定人真的学习一下，顺便整理了所有的SPl相关内容 目录 第一部分 简介 1. 什么是SPL？ 2. 什么是Iterator？ 第二部分 SPL Interfaces 3. Iterator界面 4. ArrayAccess界面 5. IteratorAggregate界面 6.
PHP标准库 (SPL)
技术的搬运工
03-13 538
SPL是用于解决典型问题(standard problems)的一组接口与类的集合。
评论 1
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

红包 添加红包
表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Naiva

你的鼓励将是我创作的最大动力！

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
