单片机： 热敏电阻测温并且显示到数码管（温度计）

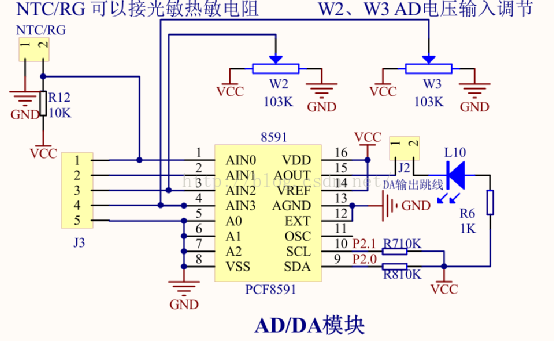

   如上图所示，PCF8591的9脚和10脚，一个是数据线SDA，一个是时钟线SCL。分别接到 单片机的P2.0 , P2.1上面。

为什么选这两个引脚？因为51单片机上没有IIC总线接口，需要用普通的IO模拟，所以它随便选了两个IO接上就行。

VREF是什么？基准 电压，也是它能测量的最大电压。

如何控制？今天先不说IIC总线，只说控制流程。

看器件手册可以知道：

分四步：

1、发送地址字节，选择该器件。

2、发送控制字节，选择相应通道。

3、重新发送地址字节，选择该器件。

4、接收目标通道的数据。

这次的程序流程是：AD采样，串口发送，循环执行。

具体实现看代码：

#include <reg51.h>

#define uchar unsigned char
#define uint unsigned int
#define  PCF8591 0x90
sbit SCL=P2^0;
sbit SDA=P2^1;
sbit spk=P1^4;
sbit WEI=P2^7;  //wei
sbit DUAN=P2^6; //duan

unsigned char code dofly_DuanMa[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x40};// 显示段码值0~9
unsigned char code dofly_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码

void delay(int z)
{
	while(z--);
}


void Screen(int i,int n)
{

     P0=0;
     DUAN=1;
	 DUAN=0;

     P0=dofly_WeiMa[i];
     WEI=1;
	 WEI=0;

     P0=dofly_DuanMa[n];
     DUAN=1;
     DUAN=0;

	 delay(250);

}

void Get_out_print(uchar temperatureNum)
{
    if(temperatureNum/100>0)
	{
	   Screen(3,temperatureNum/100);
	   temperatureNum%=100;
	}

	if(temperatureNum/10>0)
	 {
	     Screen(4,temperatureNum/10);

	 }

	 Screen(5,temperatureNum%10);
	 Screen(7,12); //显示c

}


void delay()   //延时4-5个微秒
{;;}

void delay_1ms(uint z)
{
 uint x,y;
 for(x=z;x>0;x--)
           for(y=110;y>0;y--)
                 ;
}

void start()
{
  SDA=1;
    delay();
  SCL=1;
    delay();
  SDA=0;
    delay();
}

void stop()
{
  SDA=0;
    delay();
  SCL=1;
    delay();
  SDA=1;
    delay();
}


void respons()
{
  uchar i;
  SCL=1;
    delay();
  while((SDA==1)&&(i<250))
           i++;
      SCL=0;
    delay();
}

void init()
{
  SDA=1;
    delay();
  SCL=1;
    delay();
}

uchar read_byte()
{
    uchar i,k;
    SCL=0;
    delay();
    SDA=1;
    delay();
   for(i=0;i<8;i++)
   {
         SCL=1;
            delay();
          k=(k<<1)|SDA;
             SCL=0;
            delay();
   }
  return k;

}

void write_byte(uchar date)
{
     uchar i,temp;
     temp=date;
     for(i=0;i<8;i++)
     {
         temp=temp<<1;
          SCL=0;
          delay();
          SDA=CY;
          delay();
          SCL=1;
          delay();
     }
     SCL=0;
       delay();
     SDA=1;
       delay();
}



void write_add(uchar control,uchar date)
{
        start();
        write_byte(PCF8591);
        respons();
        write_byte(control);
        respons();
        write_byte(date);
        respons();
        stop();

}

uchar read_add(uchar control)
{
       uchar date;
       start();
       write_byte(PCF8591);
       respons();
       write_byte(control);
       respons();
       start();
       write_byte(PCF8591+1);
       respons();
       date=read_byte();
       stop();
       return date;

}
uchar temperatureNum=0;
void main()
{

   TMOD= 0x01;
   EA=1;
   ET0=1;
   TR0=1;
   init();
   while(1)
   {
     temperatureNum=read_add(0x41);  //确定路
     Get_out_print(151-temperatureNum);
   }
}

void Timer0_isr(void) interrupt 1
{
   TH0=0xfe;
   TL0=0;
   if(temperatureNum<118)
 	spk=!spk;

}

注意：温度可能不是很准确，因为我的电压---温度对应关系没有进行仔细的测量。。粗略为y=-x+151
