Android自定义View——自定义ViewPager

最新推荐文章于 2023-06-20 08:00:00 发布

许英俊潇洒

最新推荐文章于 2023-06-20 08:00:00 发布

阅读量8.9k

点赞数 10

分类专栏：自定义View实战文章标签： viewpager 控件自定义View

本文链接：https://blog.csdn.net/qq_30379689/article/details/52332494

版权

自定义View实战专栏收录该内容

16 篇文章 35 订阅

订阅专栏

本篇内容

第一部分：自定义ViewGroup的使用，手势识别器和Scroller滑动

第二部分：处理滑动监听，处理滑动冲突，增加ViewPager的指示器

基础概念

常见的滑动冲突：外部滑动方向和内部滑动方向不一致、外部滑动方向和内部滑动方向一致。

我们自定义的ViewPager如果在其中一页中存在ListView，那么就需要解决滑动冲突的问题。

由于系统自带ViewPager中，自己已经解决了滑动冲突。

第一部分

1、创建一个类，继承ViewGroup，由于ViewPager里面包含多个子View，所以继承这个类，实现onLayout方法

onLayout：这个方法是对我们该View的一个位置摆放，这里可以看到onLayout这(int l,int t,int r,int b)这四个参数，分别代表着这个ViewPager的左上右下的位置，由于你引用ViewPager是match_parent，所以l和t为0，r和b为宽和高的距离

public class MyViewPager extends ViewGroup{
    public MyViewPager(Context context) {
        super(context);
    }

    public MyViewPager(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public MyViewPager(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {

    }
}

2、我们在自己的Activity中引用自定义的这个组件

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <com.handsome.app2.View.Custom.MyViewPager
        android:layout_width="match_parent"
        android:id="@+id/vp_my"
        android:layout_height="match_parent"/>
</RelativeLayout>

3、复制几张图片作为演示，并为他们创建Id数组

private int[] image_id = {R.drawable.guide_map1,R.drawable.guide_map2,R.drawable.guide_map3,R.drawable.guide_map4};

4、接着我们需要对图片进行 初始化，并加入到ViewPager中，我们写个初始化方法，并将他们放在构造方法中

    public MyViewPager(Context context) {
        super(context);
        initView();
    }

    public MyViewPager(Context context, AttributeSet attrs) {
        super(context, attrs);
        initView();
    }

    public MyViewPager(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        initView();
    }

    private void initView(){
        for (int i=0;i<image_id.length;i++){
            ImageView iv = new ImageView(getContext());
            iv.setBackgroundResource(image_id[i]);
            this.addView(iv);
        }
    }

5、这个时候，启动程序， 你是看不到有图片出现的，因为你还没有对这几张图片进行位置的摆放，所以需要在onLayout中进行位置处理

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        for (int i = 0; i < image_id.length; i++) {
            this.getChildAt(i).layout(i * getWidth(), t, (i + 1) * getWidth(), b);
        }
    }

这样处理的好处就是将图片 一字排开

6、现在已经排好了图片，接着我们就来处理滑动事件了，我们通过一个手势识别器自动帮我们识别滑动事件

 private GestureDetector mDetector ;

        mDetector = new GestureDetector(new SimpleOnGestureListener(){
            @Override
            public boolean onScroll(MotionEvent e1, MotionEvent e2, float distanceX, float distanceY) {
                //scrollBy：相对滑动，相对我们当前的控件多少距离，就滑动多少距离
                //distanceX是我们手滑动的距离，即我们的手相对控件滑动了多少，所以X轴滑动这个距离，Y轴滑动0
                scrollBy((int)distanceX,0);
                return super.onScroll(e1, e2, distanceX, distanceY);
            }
        });

通过onTouchEvent 委托给手势识别器 ，并且 返回true，让这个控件消耗这个事件

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        mDetector.onTouchEvent(event);
        return true;
    }

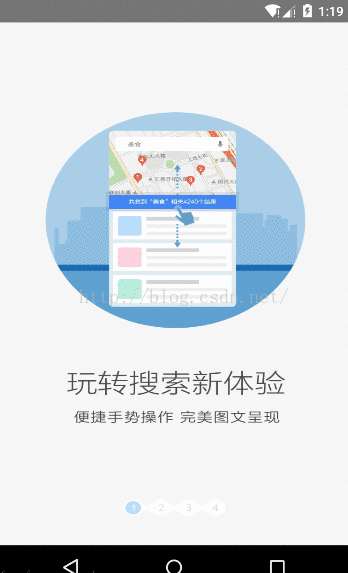

这个时候我们就可以看下效果图

7、我们看到跟ViewPager还差一点，就是滑到第几张就自动复原和不能超出头和尾部的图片，这时就要处理滑动事件了

@Override
    public boolean onTouchEvent(MotionEvent event) {
        mDetector.onTouchEvent(event);
        //触摸事件处理
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:

                break;
            case MotionEvent.ACTION_MOVE:


                break;
            case MotionEvent.ACTION_UP:
                int scrollX = getScrollX();
                //你滑动的距离加上屏幕的一半，除以屏幕宽度，如果你滑动距离超过了屏幕的一半，这个pos就加1
                int pos = (scrollX + getWidth() / 2) / getWidth();
                //滑到最后一张的时候，不能出边界
                if (pos >= image_id.length) {
                    pos = image_id.length - 1;
                }
                //绝对滑动，直接滑到指定的x值
                scrollTo(pos * getWidth(), 0);
                break;
        }
        return true;
    }

效果图

8、基本效果已经出来了，就是没有很自然的滑动过去，那么这个时候就要用到scroller了

private Scroller mScroller;

mScroller = new Scroller(getContext());
可以将ScrollTo替换掉了,让它自然滑动

//绝对滑动，直接滑到指定的x值
                //scrollTo(pos * getWidth(), 0);
                //自然滑动,从手滑到的地方开始，滑动距离是页面宽度减去滑到的距离，时间由路程的大小来决定
                mScroller.startScroll(scrollX, 0, pos * getWidth() - scrollX, 0, Math.abs(pos * getWidth()));
                invalidate();
                break;
使用invalidate这个方法会有执行一个回调方法computeScroll，我们来重写这个方法

@Override
    public void computeScroll() {
        if (mScroller.computeScrollOffset()) {
            scrollTo(mScroller.getCurrX(), 0);
            postInvalidate();
        }
    }
其实Scroller的原理就是用ScrollTo来一段一段的进行，最后看上去跟自然的一样，必须使用postInvalidate，这样才会一直回调computeScroll这个方法，直到滑动结束。基本上ViewPager的效果就出来了，看下效果图：

以下是这一部分的整个类的源码

public class MyViewPager extends ViewGroup {

    private int[] image_id = {R.drawable.guide_map1, R.drawable.guide_map2, R.drawable.guide_map3, R.drawable.guide_map4};

    private GestureDetector mDetector;
    private Scroller mScroller;

    public MyViewPager(Context context) {
        super(context);
        initView();
    }

    public MyViewPager(Context context, AttributeSet attrs) {
        super(context, attrs);
        initView();
    }

    public MyViewPager(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        initView();
    }

    private void initView() {
        for (int i = 0; i < image_id.length; i++) {
            ImageView iv = new ImageView(getContext());
            iv.setBackgroundResource(image_id[i]);
            this.addView(iv);
        }
        mDetector = new GestureDetector(new SimpleOnGestureListener() {
            @Override
            public boolean onScroll(MotionEvent e1, MotionEvent e2, float distanceX, float distanceY) {
                //scrollBy：相对滑动，相对我们当前的控件多少距离，就滑动多少距离
                //distanceX是我们手滑动的距离，即我们的手相对控件滑动了多少，所以X轴滑动这个距离，Y轴滑动0
                scrollBy((int) distanceX, 0);
                return super.onScroll(e1, e2, distanceX, distanceY);
            }
        });
        mScroller = new Scroller(getContext());
    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        for (int i = 0; i < image_id.length; i++) {
            this.getChildAt(i).layout(i * getWidth(), t, (i + 1) * getWidth(), b);
        }
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        mDetector.onTouchEvent(event);
        //触摸事件处理
        switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:

                break;
            case MotionEvent.ACTION_MOVE:


                break;
            case MotionEvent.ACTION_UP:
                int scrollX = getScrollX();
                //你滑动的距离加上屏幕的一半，除以屏幕宽度，如果你滑动距离超过了屏幕的一半，这个pos就加1
                int pos = (scrollX + getWidth() / 2) / getWidth();
                //滑到最后一张的时候，不能出边界
                if (pos >= image_id.length) {
                    pos = image_id.length - 1;
                }
                //绝对滑动，直接滑到指定的x值
                //scrollTo(pos * getWidth(), 0);
                //自然滑动,从手滑到的地方开始，滑动距离是页面宽度减去滑到的距离，时间由路程的大小来决定
                mScroller.startScroll(scrollX, 0, pos * getWidth() - scrollX, 0, Math.abs(pos * getWidth()));
                invalidate();
                break;
        }
        return true;
    }

    @Override
    public void computeScroll() {
        if (mScroller.computeScrollOffset()) {
            scrollTo(mScroller.getCurrX(), 0);
            postInvalidate();
        }
    }
}
第二部分






1、接下来介绍指示器的完成，指示器用RadioButton来实现，在xml中编写RadioGroup
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <RadioGroup
        android:id="@+id/rg"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal" />

    <com.handsome.app2.View.Custom.MyViewPager
        android:id="@+id/vp_my"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />
</LinearLayout>
2、在主页面中对RadioButton初始化final RadioGroup rg = (RadioGroup) findViewById(R.id.rg);
        for (int i = 0; i < 4; i++) {
            RadioButton rb = new RadioButton(this);
            //这里用使用0，1，2，3为id，对应ViewPager的pos值
            rb.setId(i);
            rg.addView(rb);
            //默认第一个选中
            if (i == 0) {
                rb.setChecked(true);
            }
        }
3、回到我们的MyViewPager类，创建ViewPager的监听事件接口
private OnPagerChangeListener listener;

    public interface OnPagerChangeListener {
        void onPagerChange(int pos);
    }

    public void setOnPagerChangeListener(OnPagerChangeListener listener) {
        this.listener = listener;
    }
4、创建ViewPager设置页面的方法，并调用接口的onPagerChange方法/**
     * 设置当前页面
     * @param pos
     */
    public void setCurrentItem(int pos) {
        mScroller.startScroll(getScrollX(), 0, pos * getWidth() - getScrollX(), 0, Math.abs(pos * getWidth()));
        invalidate();
        //页面切换接口回调
        if (listener != null) {
            listener.onPagerChange(pos);
        }
    }
这个时候，滑动事件处理就可以用setCurrentItem方法来替代case MotionEvent.ACTION_UP:
                int scrollX = getScrollX();
                //你滑动的距离加上屏幕的一半，除以屏幕宽度，如果你滑动距离超过了屏幕的一半，这个pos就加1
                int pos = (scrollX + getWidth() / 2) / getWidth();
                //滑到最后一张的时候，不能出边界
                if (pos >= image_id.length) {
                    pos = image_id.length - 1;
                }
                //绝对滑动，直接滑到指定的x值
                //scrollTo(pos * getWidth(), 0);
                //自然滑动,从手滑到的地方开始，滑动距离是页面宽度减去滑到的距离，时间由路程的大小来决定
//                mScroller.startScroll(scrollX, 0, pos * getWidth() - scrollX, 0, Math.abs(pos * getWidth()));
//                invalidate();
                setCurrentItem(pos);
                break;
5、回到Activity中进行绑定事件final MyViewPager myViewPager = (MyViewPager) findViewById(R.id.vp_my);
        //按钮点击事件
        rg.setOnCheckedChangeListener(new RadioGroup.OnCheckedChangeListener() {
            @Override
            public void onCheckedChanged(RadioGroup group, int checkedId) {
                int pos = checkedId;
                myViewPager.setCurrentItem(pos);
            }
        });
        //ViewPager切换事件
        myViewPager.setOnPagerChangeListener(new MyViewPager.OnPagerChangeListener() {
            @Override
            public void onPagerChange(int pos) {
                rg.check(pos);
            }
        });
这样就完成了切换效果，看效果图


滑动冲突的处理







1、我们在ViewPager中嵌套一个ScrollView作为它的子View，这样ViewPager是左右滑动，ScrollView是上下滑动，那么就造成了滑动冲突
创建一个ScrollView的xml文件
<ScrollView xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Hensen_的博客"
            android:textSize="60dp" />
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="http://blog.csdn.net/qq_30379689" />
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Hensen_的博客"
            android:textSize="60dp" />
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="http://blog.csdn.net/qq_30379689" />
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Hensen_的博客"
            android:textSize="60dp" />
        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="http://blog.csdn.net/qq_30379689" />
    </LinearLayout>
</ScrollView>
2、在主界面中添加这个页面到ViewPager中，同时增加一个RadioButton// 添加ScrollView页面
        View testView = View.inflate(this, R.layout.view_scroller, null);
        myViewPager.addView(testView, 1);
这个时候你可以看到增加了一个页面，但是页面是空白的：由于ViewGroup只遍历它的一个子View（即在这里的ScrollView），并不会去遍历ScrollView里面的内容，所以必须重写它的onMeasure方法，对ScrollView的子View进行遍历
@Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int childCount = getChildCount();
        for (int i = 0; i < childCount; i++) {
            getChildAt(i).measure(widthMeasureSpec, heightMeasureSpec);
        }
    }
查看效果图

这个时候你会发现这个页面只能上下滑动不能左右滑动，所以需要处理滑动事件冲突
3、重写父控件的onInterceptTouchEvent方法，如果是左右滑动，我们的父控件就把滑动事件拦截下来
int startX;
    int startY;
    @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        // 如果左右滑动, 就需要拦截, 上下滑动,不需要拦截
        switch (ev.getAction()) {
            case MotionEvent.ACTION_DOWN:
                startX = (int) ev.getX();
                startY = (int) ev.getY();
                break;
            case MotionEvent.ACTION_MOVE:
                int endX = (int) ev.getX();
                int endY = (int) ev.getY();
                int dx = endX - startX;
                int dy = endY - startY;
                if (Math.abs(dx) > Math.abs(dy)) {
                    // 左右滑动
                    return true;// 中断事件传递, 不允许孩子响应事件了, 由父控件处理
                }
                break;
            default:
                break;
        }
        return false;// 不拦截事件,优先传递给孩子处理
    }
这个时候还需要把将ACTION_DOWN传递给手势识别器，因为拦截了MOVE的事件后，DOWN的事件也要给拦截给手势识别器，否则会丢失事件 switch (ev.getAction()) {
            case MotionEvent.ACTION_DOWN:
                mDetector.onTouchEvent(ev);// 将ACTION_DOWN传递给手势识别器, 避免事件丢失
                startX = (int) ev.getX();
                startY = (int) ev.getY();
                break;
到现在，ViewPager就完成了滑动冲突的处理，既能上下滑动和左右滑动了

许英俊潇洒

关注

10
点赞
踩
20

收藏

觉得还不错? 一键收藏
打赏
3
评论
Android自定义View——自定义ViewPager

手把手教你制作自定义ViewPager事先说明：本篇文章会介绍：自定义ViewPager的创建，处理滑动监听，处理滑动冲突，增加ViewPager的指示器等文章也会涉及到手势识别器和Scroller滑动的介绍，详细可以查询相关文章基础概念：常见的滑动冲突：外部滑动方向和内部滑动方向不一致、外部滑动方向和内部滑动方向一致。我们自定义的ViewPager如果在其中一页中
复制链接

扫一扫
