学习笔记-交换机链路聚合

最新推荐文章于 2024-09-23 01:25:06 发布
最新推荐文章于 2024-09-23 01:25:06 发布
阅读量1.7k 收藏 18
点赞数 24
CC 4.0 BY-SA版权
文章标签： 学习 笔记 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_30821347/article/details/135473257

文章目录

一、交换机链路聚合思维导图

在这里插入图片描述

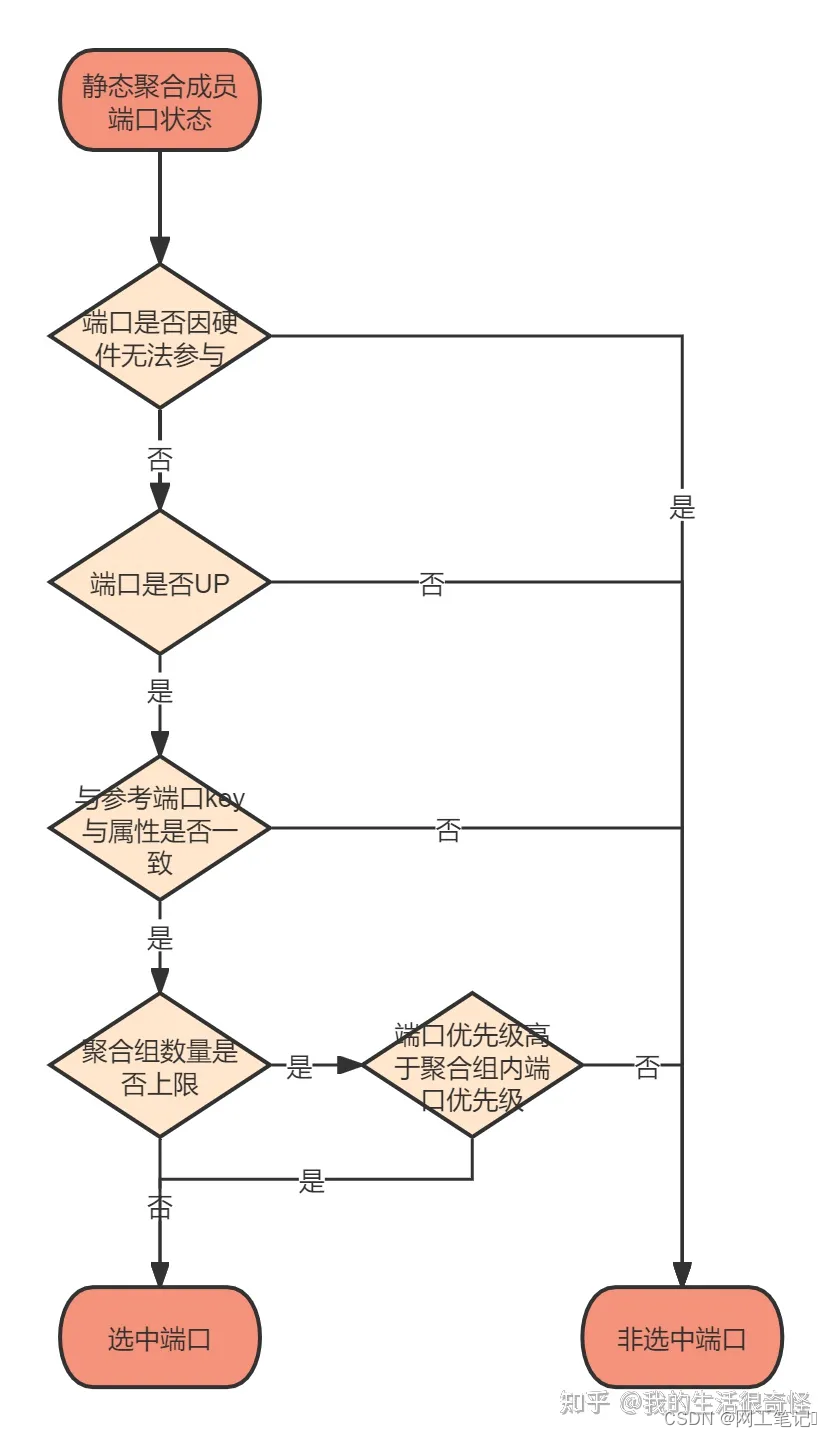

二、交换机静态聚合成员端口选举

示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。

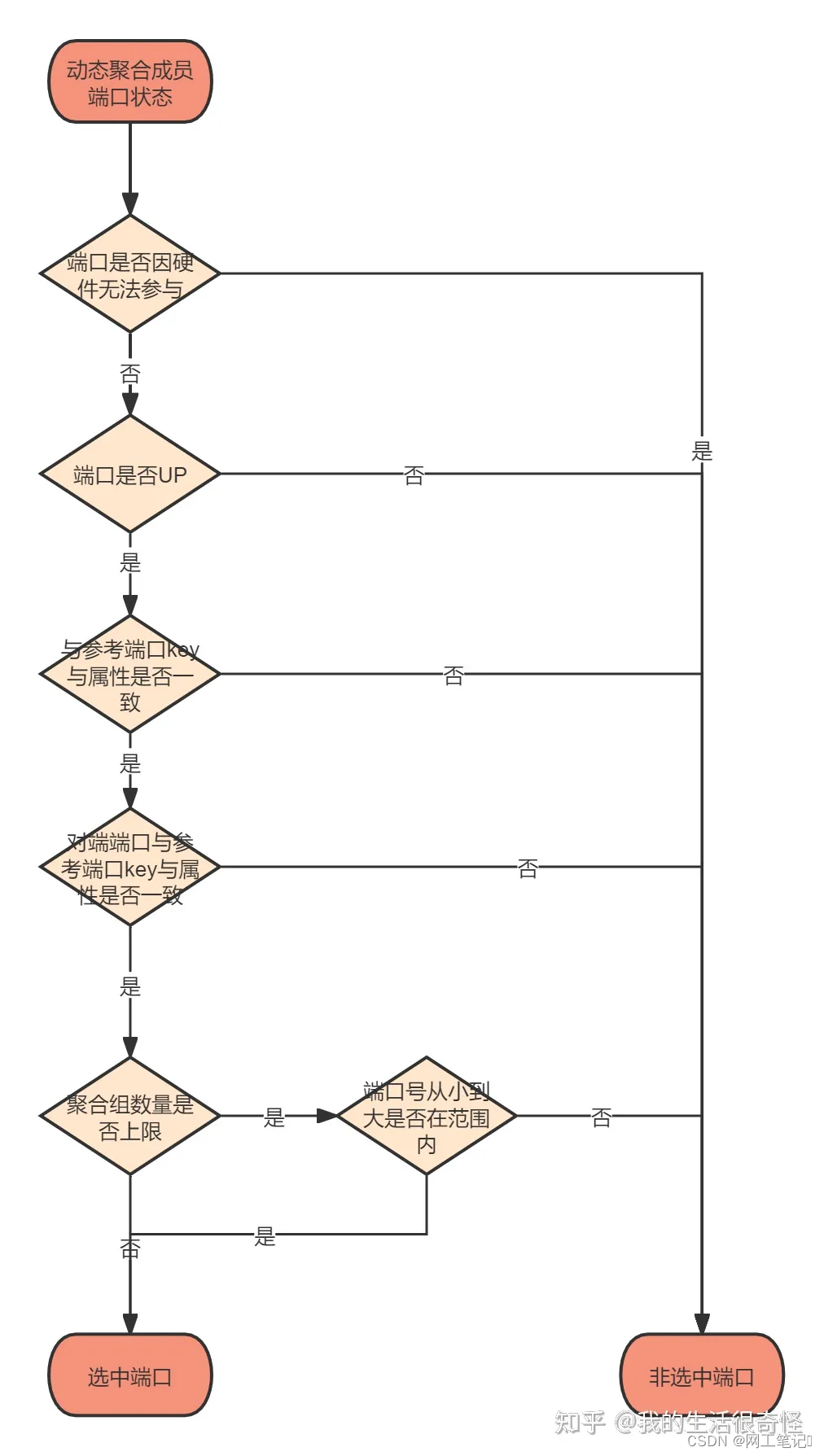

三、交换机动态聚合成员端口选举

在这里插入图片描述

四、华三交换机配置命令

1.配置设备ID
配置LACP的系统MAC地址，缺省为设备的桥MAC地址
lacp system-mac mac-address
配置LACP的系统优先级，缺省为32768
lacp system-priority priority
2.配置聚合组
配置二层聚合接口
interface bridge-aggregation interface-number
配置三层聚合接口
interface route-aggregation interface-number
配置聚合组工作在动态聚合模式下，缺省为静态
link-aggregation mode dynamic
配置端口的LACP工作模式为PASSIVE
lacp mode passive
配置端口的LACP工作模
