学习笔记-交换机MAC地址表

最新推荐文章于 2024-12-19 19:56:48 发布
最新推荐文章于 2024-12-19 19:56:48 发布
阅读量1.7k 收藏 15
点赞数 18
文章标签： 学习 笔记 网络 运维
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_30821347/article/details/135310327
版权

文章目录

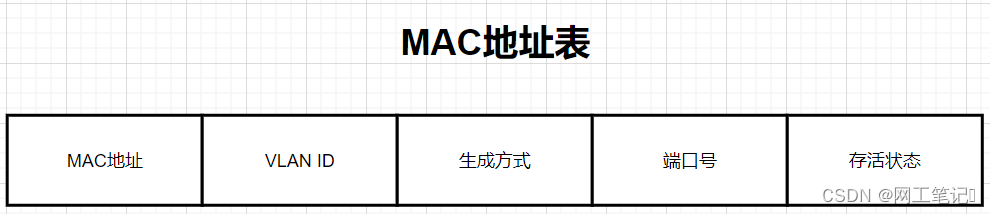

一、交换机MAC地址表格式

请添加图片描述

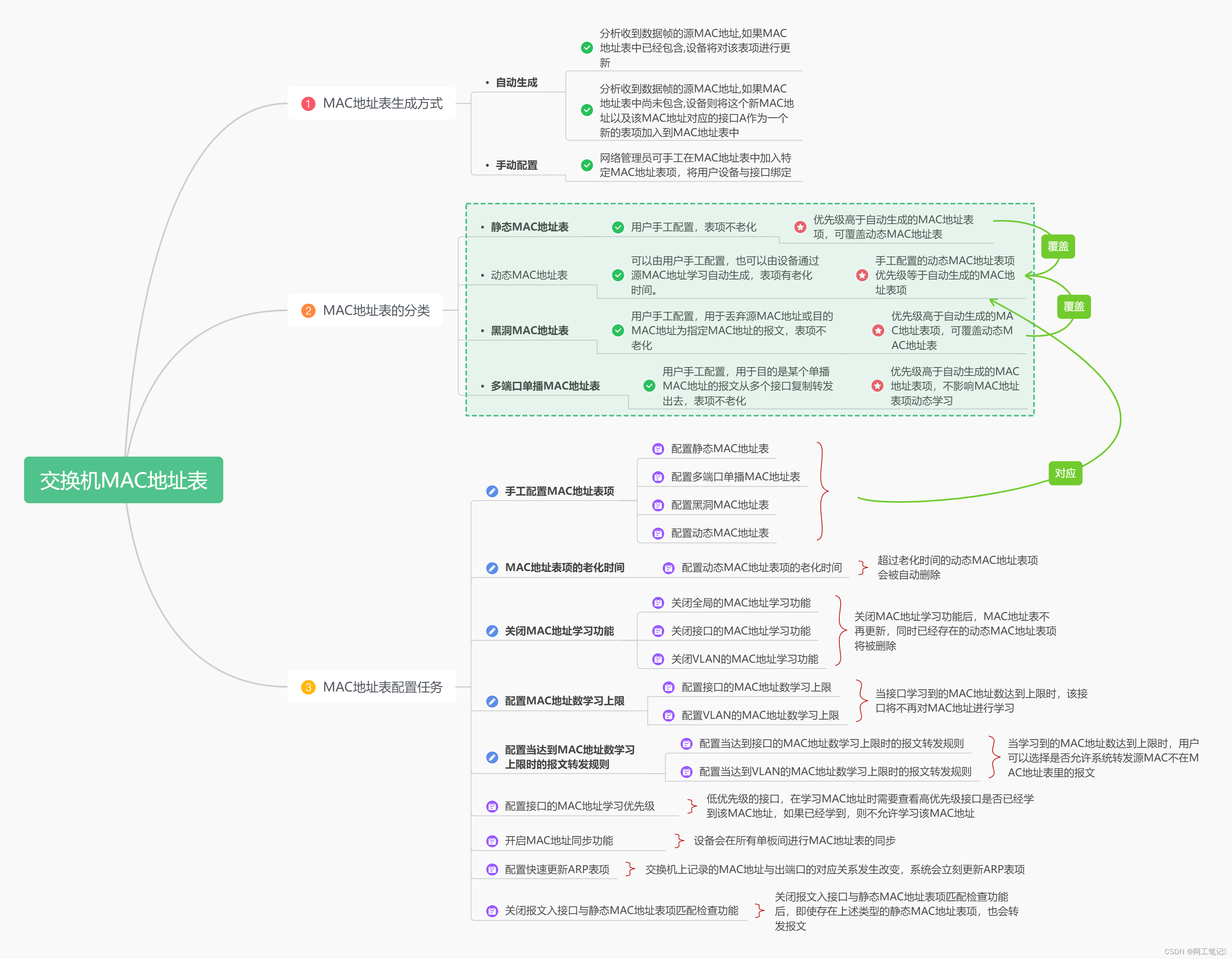

二、交换机MAC地址表思维导图

请添加图片描述

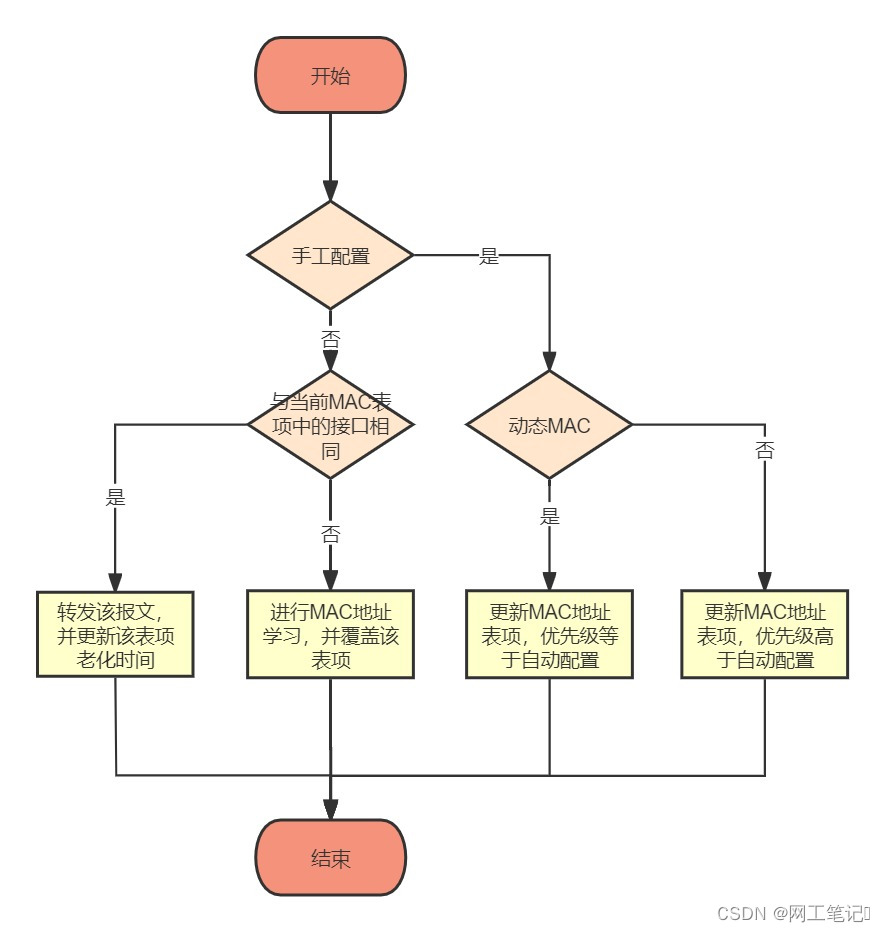

三、交换机MAC地址表流程图

请添加图片描述

四、华三交换机配置命令

1.添加或者修改静态/动态MAC地址表项
mac-address { dynamic | static } mac-address interface interface-type interface-number vlan vlan-id
添加或者修改黑洞MAC地址表项
mac-address blackhole mac-address vlan vlan-id
配置多端口单播MAC地址表项
mac-address multiport mac-address vlan vlan-id
2.配置动态MAC地址表项的老化时间
配置动态MAC地址表项的老化时间，默认老化时间为300秒
mac-address timer { aging seconds | no-aging }
