1 字符识别简介

字符识别是车牌识别中很重要的一部分，在模式识别中也扮演的很重要的角色。当然，我们可以用很多方法拉进行字符识别，比如：基于向量机（SVM），神经网络，小波等方法。当然基于模板匹配也是一种方法。模板匹配既简单有具有实效性。其中关键在于模板的选取。好的模板对字符识别的结果是决定性的。模板匹配的算法也是重要的。

2 模板匹配算法

首先本文识别的前提是模板字符是二值图像，背景黑色，字符为白色；同样待识别的字符同样如此。

我们将预处理后的待识别字符图像imageU与字符模板库中的字符图像imageT进行”与“运算得到共同部分图像imageV；将得到的共同部分图像与待识别字符进行逻辑”异或“运算，得到待识别字符图像多余部分imageX；将得到的共同部分与模板字符进行逻辑”异或“运算，得到模板图像多余部分imageW。

计算每个模板字符图像imageM中白像素个数T,待识别字符图像imageU的白像素个数U，imageU与imageT共同的部分imageV的白像素个数V，imageW的白像素个数W；imageX中白像素个数X；

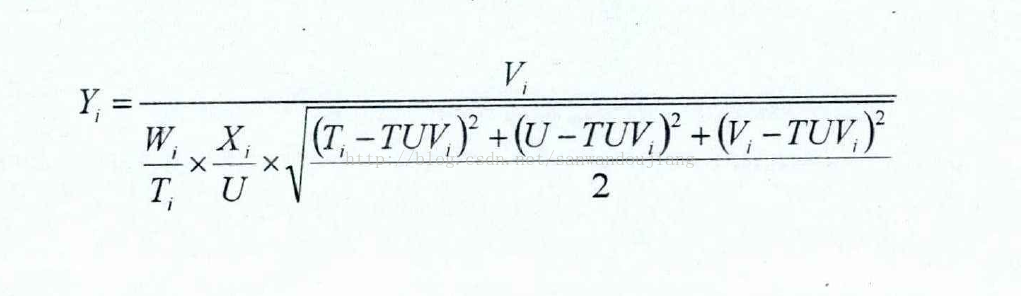

构造判别函数表达式为：

其中TUV=（T+U+V）/3;

这样，相似系数最大max（Y）对应的模板M为待识别字符；

3 代码实现

由于需要模板库的支持，包含模板库和代码的所有内容可以下载：

http://download.csdn.net/detail/yuansanwan123/7544839

%%%%%%%%%%%%%%%%%%%基于模板匹配的字符识别
templatePath='G:\licenseTemple\'; %路径因人而异
fileFormat='.bmp';
templateImage=zeros(40,20,36);
Timage=zeros(36,800);
for i=1:36 %读取模板
    stri=num2str(i-1);
    imagePath=[templatePath,stri,fileFormat];
    tempImage=imread(imagePath);
    templateImage(:,:,i)=tempImage;
    clear imagePath stri tempImage;
end
characterImage=zeros(40,20,6);
Uimage=zeros(6,800);
characterPath='G:\matlab--wavlet\'; %路径因人而异
charFileFormat='.jpg';
for i=1:6%读取待识别字符
    stri=num2str(i+1);
    imagePath=[characterPath,stri,charFileFormat];
    tempImage=imread(imagePath);
    characterImage(:,:,i)=tempImage;
    clear imagePath stri tempImage;
end
%V=zeros(1,36);
%5X=zeros(1,36);
%5W=zeros(1,36);
%U=zeros(1,6);
%T=zeros(1,36);
Y=zeros(1,36);
for i=1:6
    U=length(find( characterImage(:,:,i))~=0);
    for j=1:36
        T=length(find( templateImage(:,:,j))~=0);
        tempV=characterImage(:,:,i)& templateImage(:,:,j);
        V=length(find(tempV)~=0);
        tempW=xor(tempV,templateImage(:,:,j));
        W=length(find(tempW)~=0);
        tempX=xor(tempV,characterImage(:,:,i));
        X=length(find(tempX)~=0);
        TUV=(T+U+V)/3;
        tempSum=sqrt(((T-TUV)*(T-TUV)+(U-TUV)*(U-TUV)+(V-TUV)*(V-TUV))/2);
        Y(j)=V/(W/T*X/U*tempSum);
    end
    [MAX,indexMax]=max(Y);
    stri=num2str(indexMax-1);
    imagePath=[templatePath,stri,fileFormat];
    image=imread(imagePath);
    figure(i);
    imshow(image);
    clear imagePath indexMax;
end

识别效果还不错。但是有些相近的字符，比如：B 8 不能很好的识别。

毕竟模板匹配是有缺陷的，整体识别率90%，特征提取还需要优化。

最后希望大家多多提意见。
