今天学习下使用EA绘制ER图以及ER图的导出。
环境:EA中文版。
绘制
1、选择新建项目(Ctrl+N)→类型选择“Unifide Process(或者所有)”→名称选择“Design Model”
2、窗口右侧的项目浏览器中右键“Design Model”包→添加→新增图表

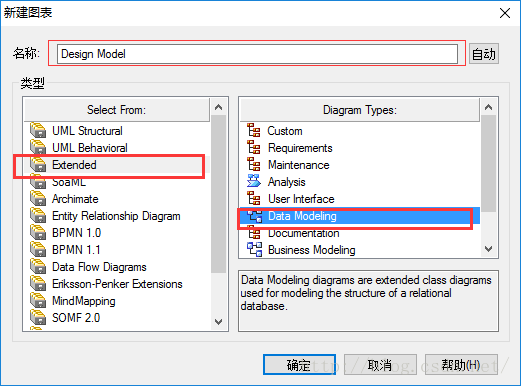

3、在弹出的对话框中,类型选择Extend→图表类型选择Data Modeling

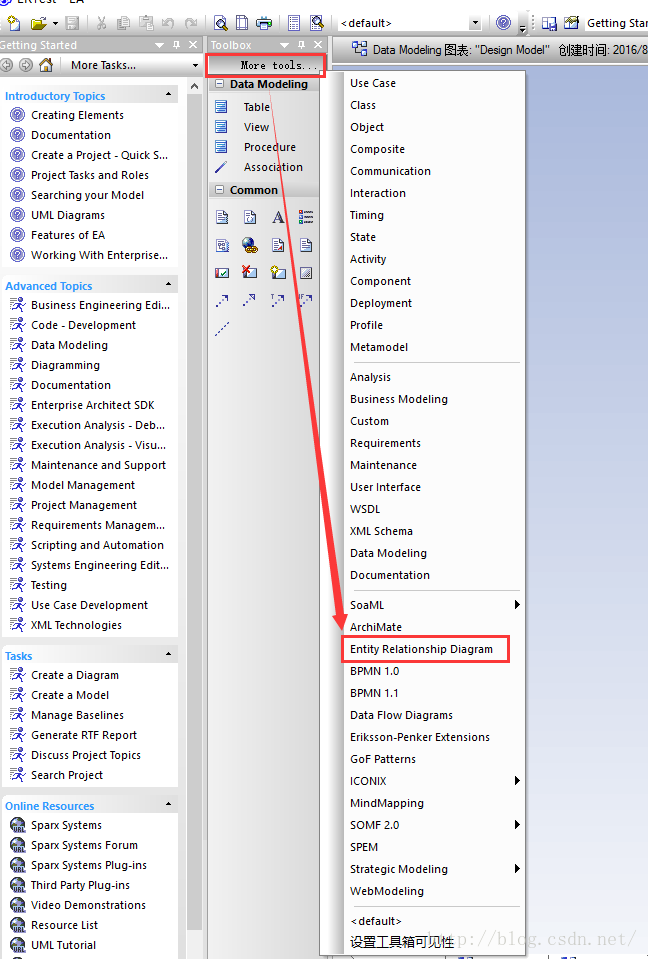

4、单击窗口左侧“Toolbox(工具箱)”→选择Entity Relationship Diagram

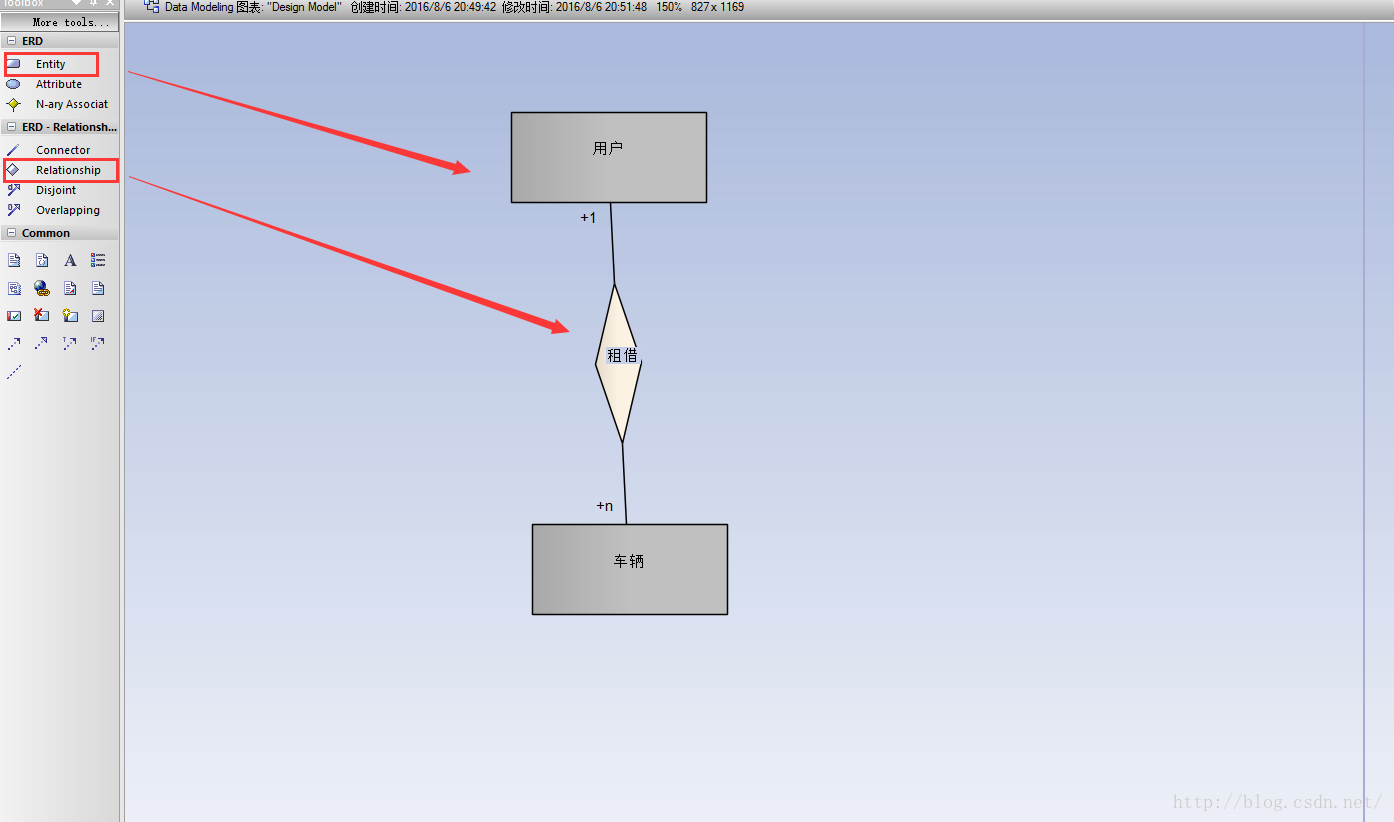

5、添加实体和关联

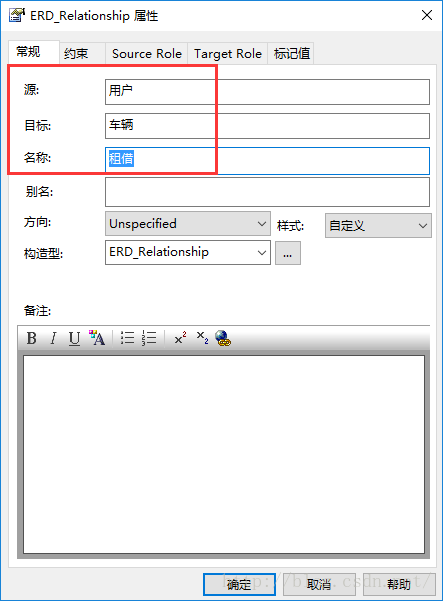

6.1、设置联系属性

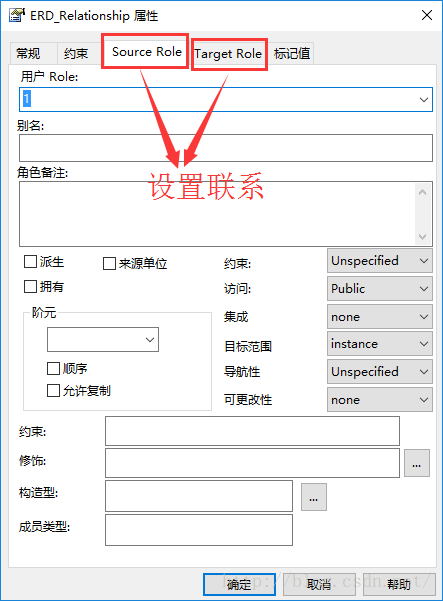

6.2设置联系属性的元数目对应关系

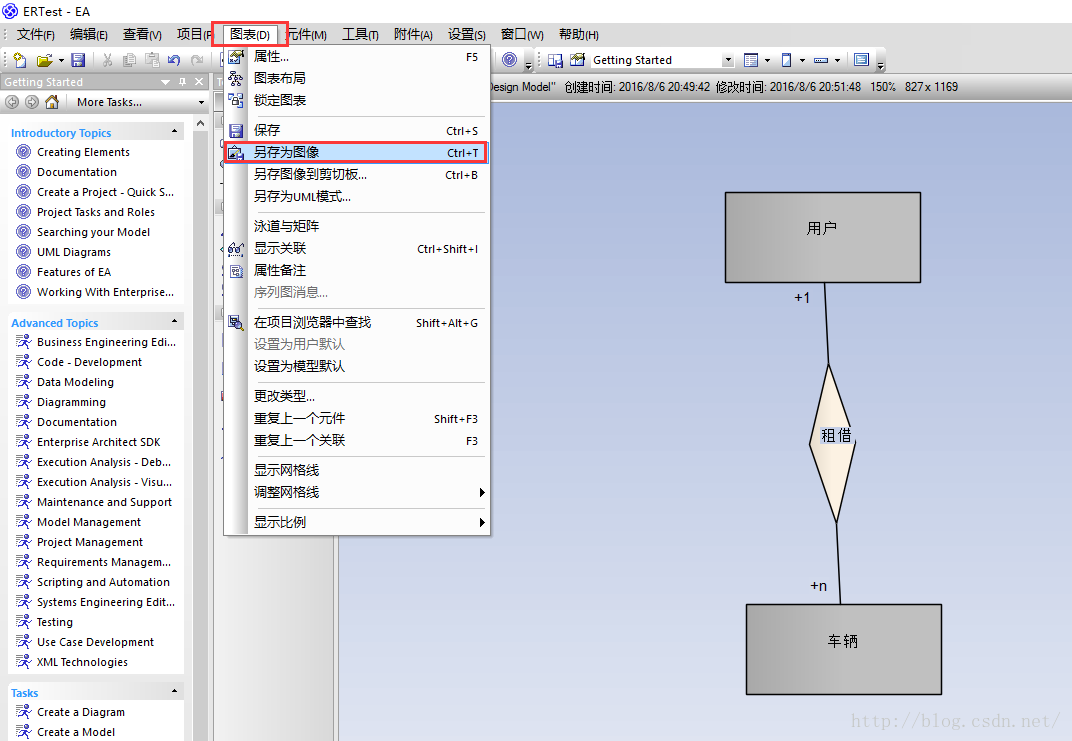

导出
导出就比较easy了...
小结
本来以为信手拈来的事情,结果查了半天资料,时间画的比较长但是还是挺值得的。
感谢您的宝贵时间,祝生活愉快,谢谢~~
—joker
