ArcGIS Mobile 10开发（三）–网络分析

这次主要是和大家交流一下通过ArcGIS Mobile 10来实现网络分析的功能（最短路径计算）。考虑到手机或者PDA的CPU计算能力问题，在ArcGIS Mobile的类库中并没有提供最短路径计算的算法和相关类库，所以必须通过ArcGIS Server的GP服务来实现最短路径计算。

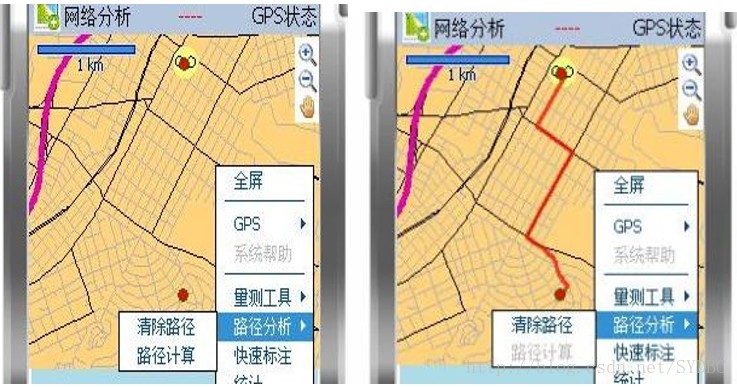

实质就是在移动端给服务器端发送俩个或者多个点，并请求最短路径计算服务。由服务器端来实现最短路径的计算，然后将计算结果返回给移动端。效果如图：

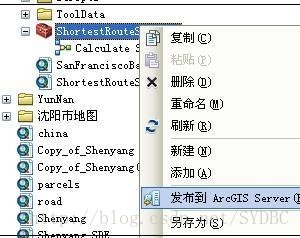

第一步，通过ArcGISServer发布最短路径计算的GP服务。在ArcTutor实验数据（ArcTutorGP ServiceExamplesShortestRoute）有样例数据和ShortestRouteService.tbx工具箱。

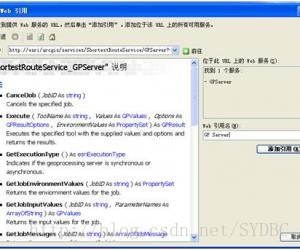

第二步，在Mobile的解决方案中添加Web References

添加GP地址

http://esri/arcgis/services/ShortestRouteService/GPServer?wsdl，并命名：GP Server



第三部，编写调用GP服务的代码，首先在移动端构造两个参数



①点集合Coordinate[]，作为输入参数1。②字符串，即GP服务的名称“CalculateShortest Route”，作为输入参数2。如果用于不同的场景中，当然还要注意另外一个参数，即坐标系统的问题。







     // 实例化一个GP server



      ShortestRouteService_GPServer  m_gpServer = new



GP_Server.ShortestRouteService_GPServer();







     // 获取GP 模型的信息



      GPToolInfo m_gpToolInfo =m_gpServer.GetToolInfo(“Calculate Shortest Route”);



     ……………………….







// 构建输入要素集



       GPFeatureRecordSetLayer m_gpInputFeatureRecordsetLayer = (GP_Server.GPFeatureRecordSetLayer）gpModelParameterInfo[0].Value;







//此构建输入参数



      GPValue[] gpValues = newGPValue[1];



     ……………………..







      // 发送请求到 GP server, 并记录 Job ID



     string jobID;



      jobID =m_gpServer.SubmitJob(m_gpToolInfo.Name, gpValues, newGP_Server.GPResultOptions(), new GP_Server.PropertySet());

     // 从 GP server 获得结果



       GPResultgpResult = m_gpServer.GetJobResult(jobID, null,gpResultOptions);



 第四步，通过GP服务返回的结果，在移动端得Map控件中添加自定义的myLayer，并通过StrokePaintOperation类进行绘制，定义最短路径的符号化（线的颜色、宽度等）



    其中调用GP服务以及绘制最短路径的过程，我都写在了一个myLayer的类库中。附件中是该类得源码，如有需要可以直接下载下来使用。
