Arcgis栅格数据最短路径分析

掌握栅格数据距离制图、成本分析、成本距离和最短路径等功能

（1）新建路径成本较少。

（2）新建路径为较短路径。

（3）新建路径的成本因素将同时考虑坡度数据和土地利用数据，将二者按照0.6:0.4的权重进行合并。

（4）运用空间分析中的成本距离、成本路径、坡度计算等工具完成分析。

（5）找到最佳路径。

启动ArcMap，加载所需要素类。

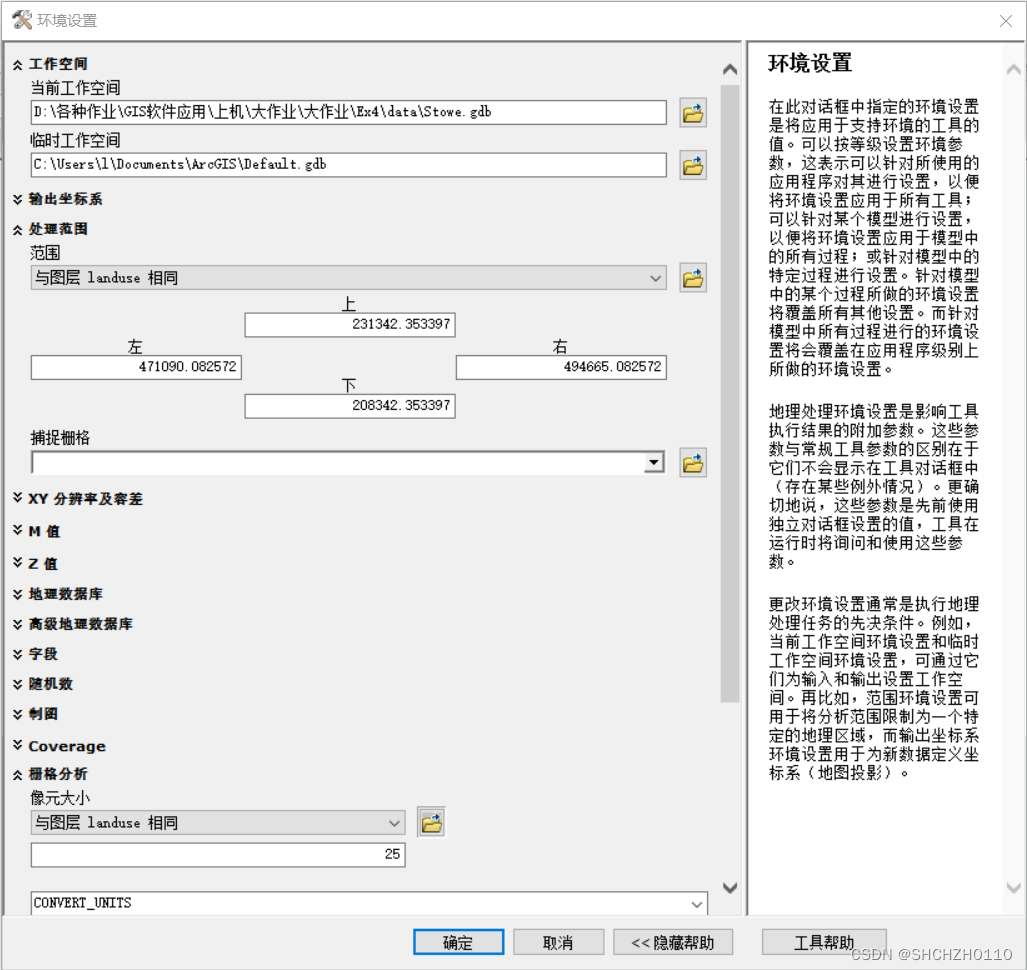

设置分析环境。单击【地理处理】→【环境】，在弹出的【环境设置】对话框中设置相关参数：

选择【工作空间】，设置合适的工作空间。选择【处理范围】，在【范围】下拉框中选择“与图层landuse相同”。选择【栅格分析】，在【像元大小】下拉框中选择“与图层landuse相同”（如图4-1）。

（图4-1）

1、计算坡度数据

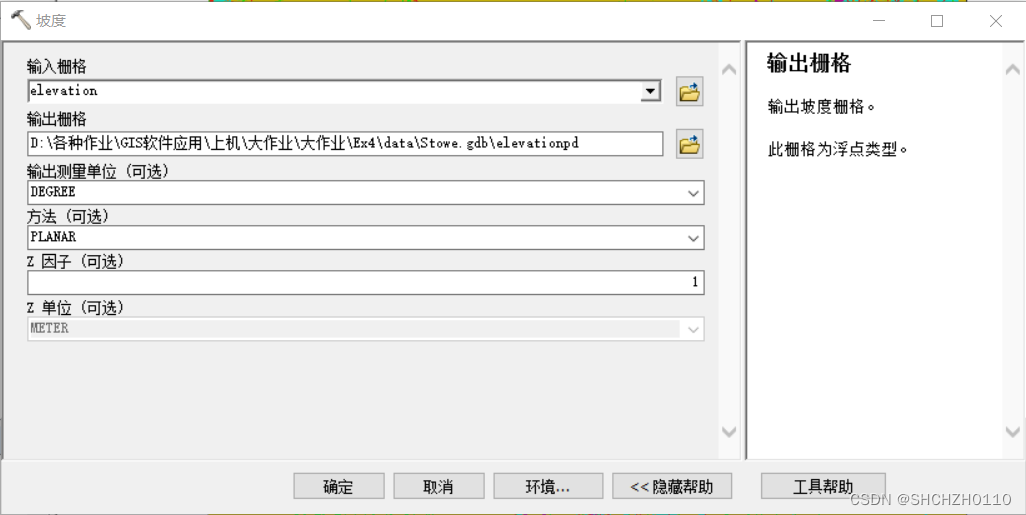

先对DEM数据进行坡度计算（如图4-2）。

（图4-2）

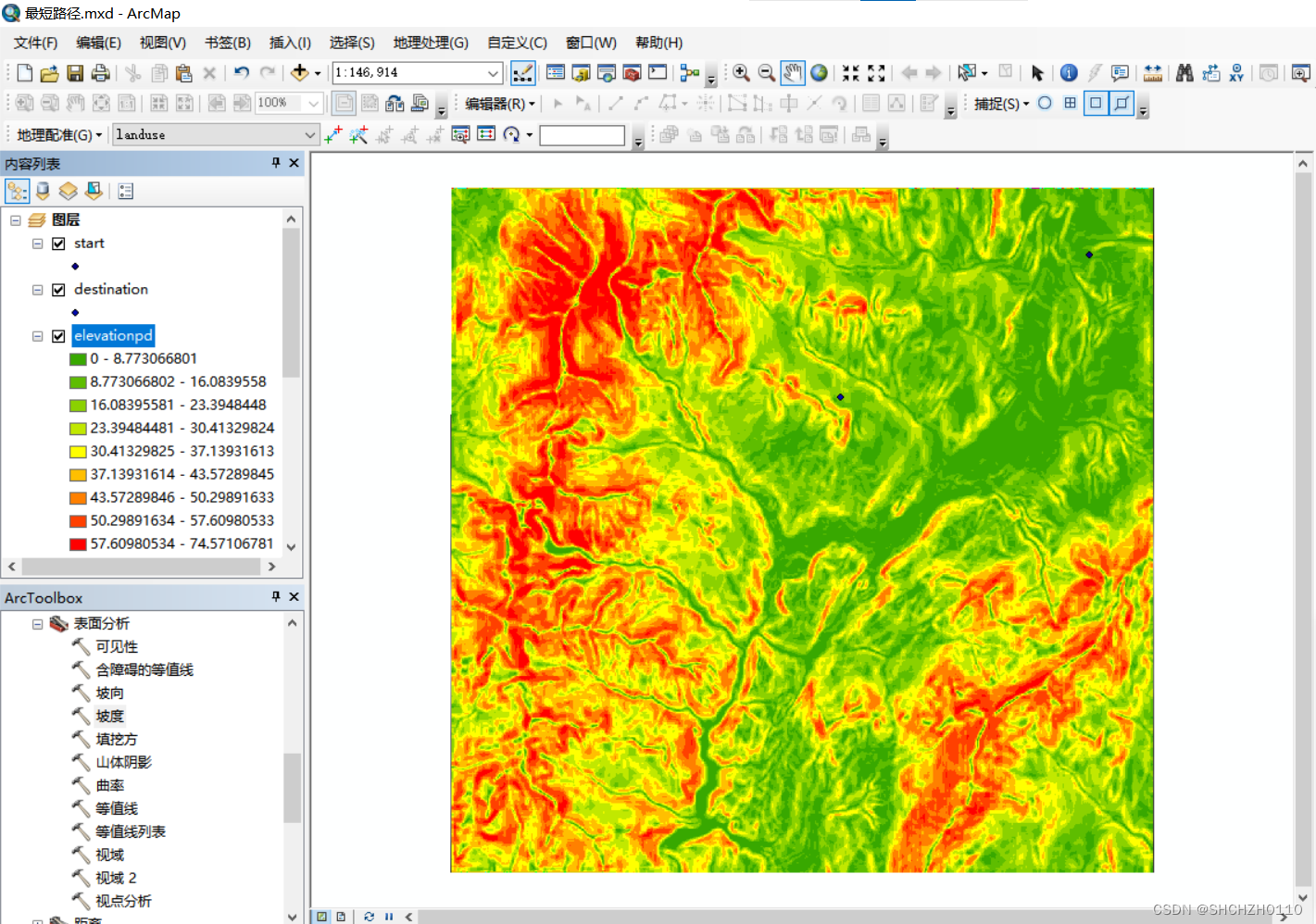

单击确定，完成坡度计算结果（如图4-3）所示。

（图4-3）

2、重分类

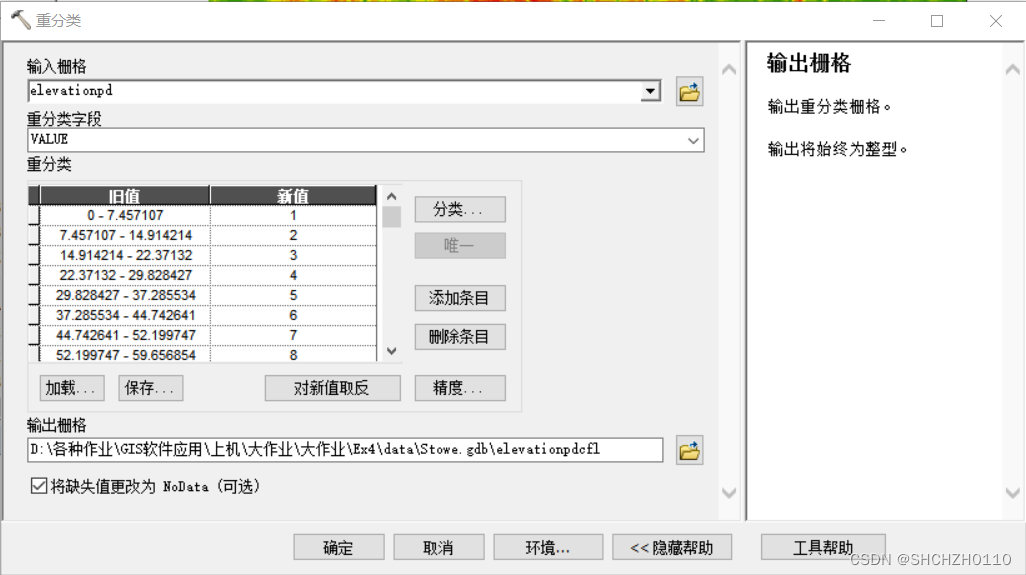

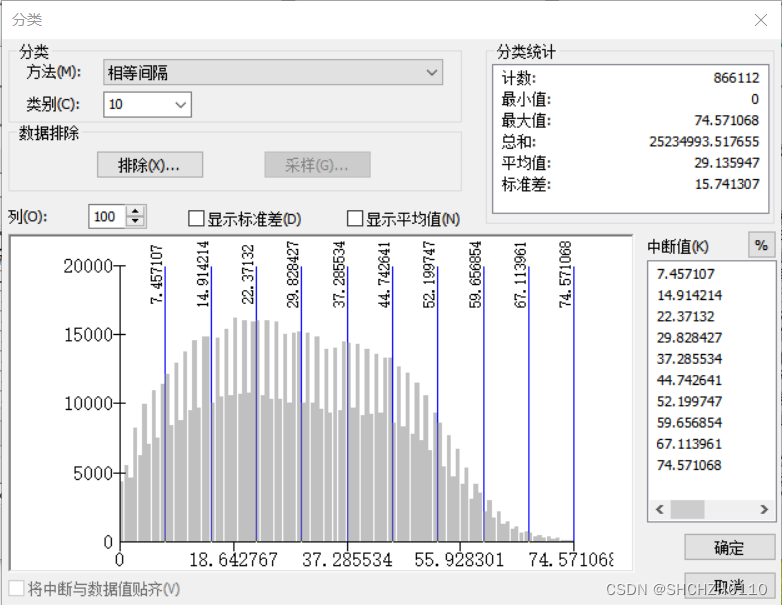

选择坡度数据集，进行重分类，采用等间距分为10级（如图4-4），坡度最小的赋值为1，最大的赋值为10（如图4-5）。

（图4-4）

（图4-5）

单击确定，完成重分类，结果（如图4-6）所示。

（图4-6）

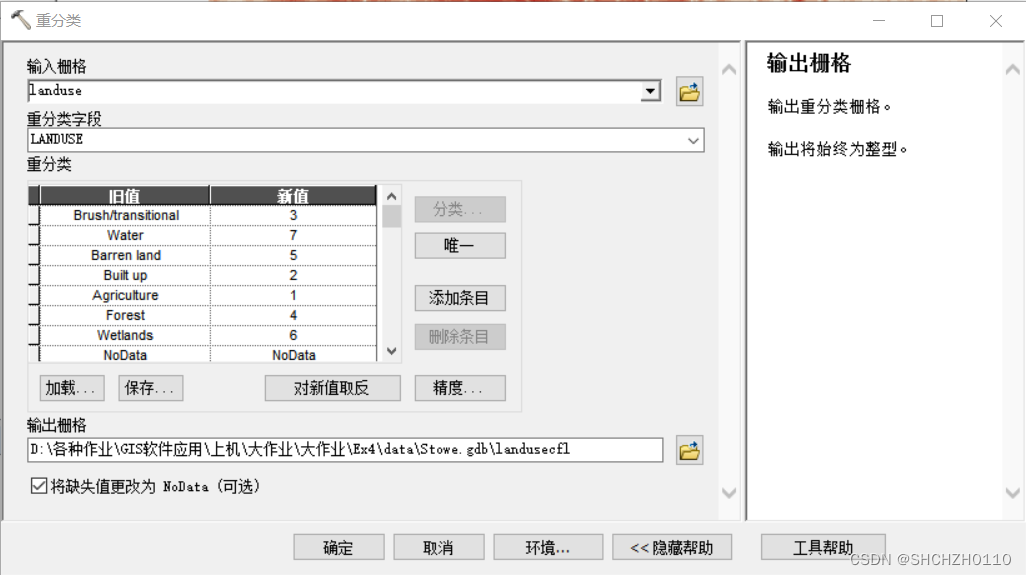

在考虑土地利用数据时，发现不同的土地类型对路径的选择、道路花费存在很大的影响。如在水体、湿地分布区修建道路花费较大，于是在重分类时根据用地类型给Agriculture、Built up、Brush/transitional、Forest、Barren land、Wetlands和Water分别赋予值1-7（如图4-8）。

（图4-8）

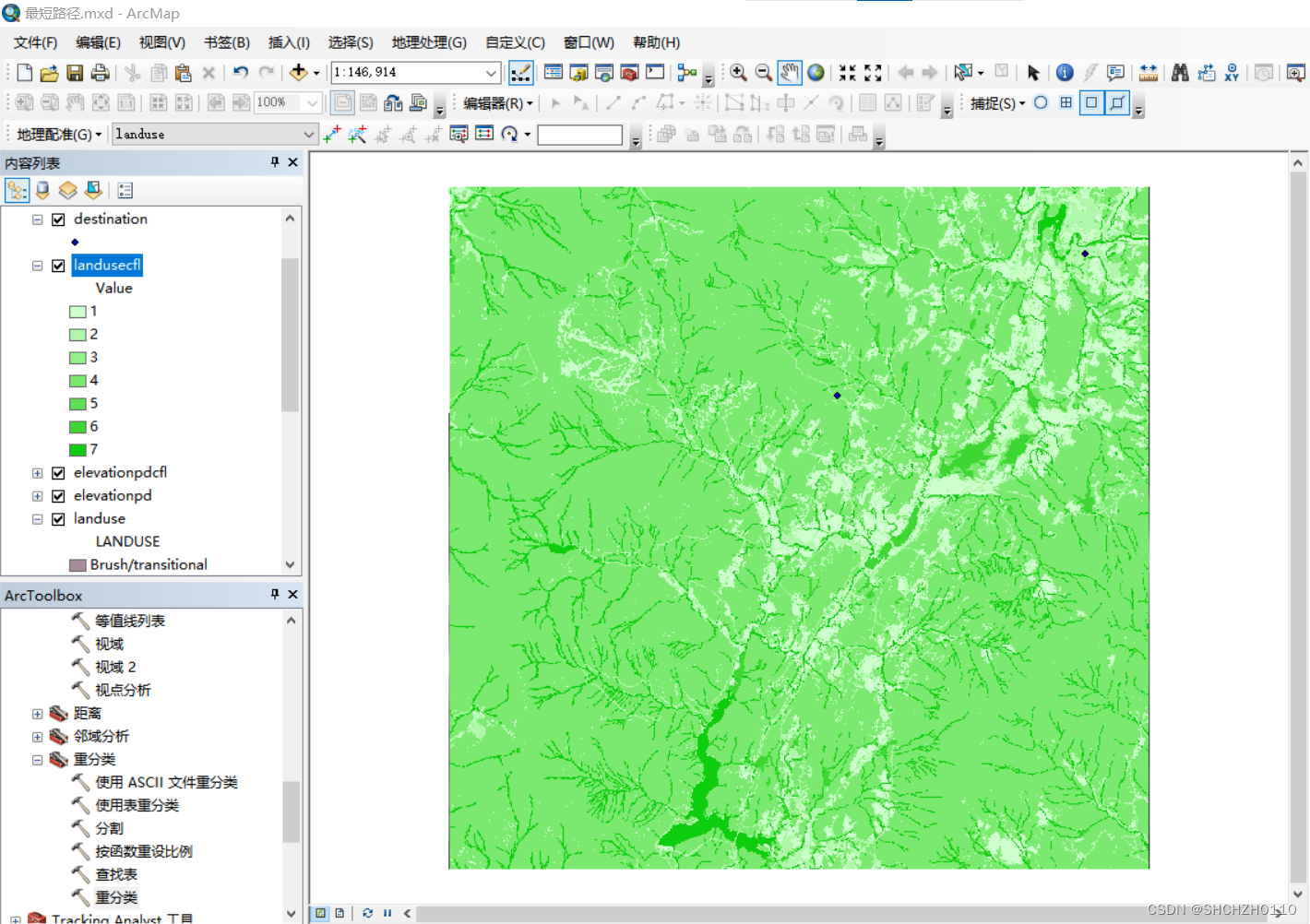

单击确定，得到重分类土地利用数据集（如图4-9）。

（图4-9）

3、合并单因素成本数据，生成最终成本数据。

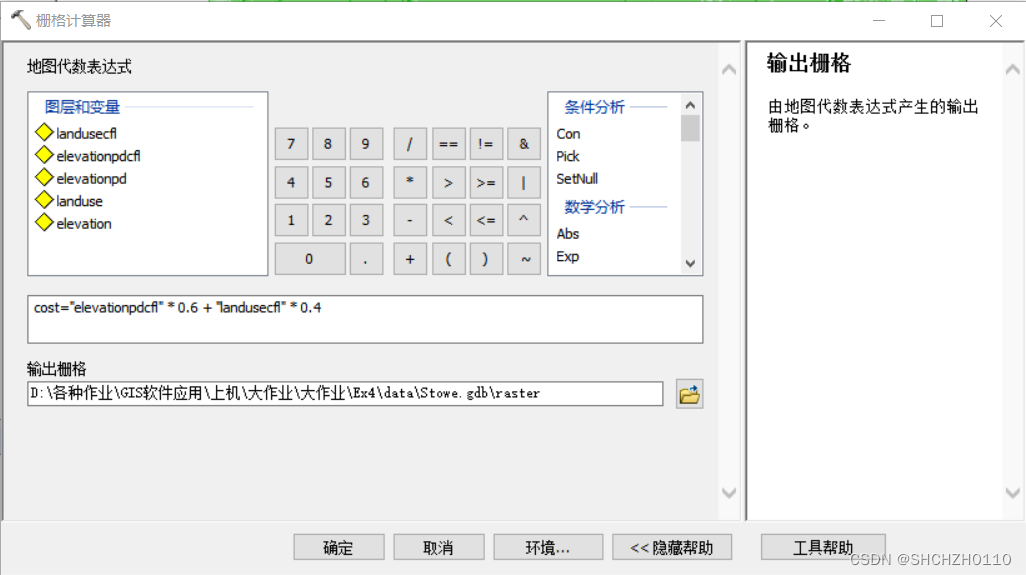

双击【地图代数】→【栅格计算器】，对重分类后的两个数据集进行合并运算（如图4-10）。

（图4-10）

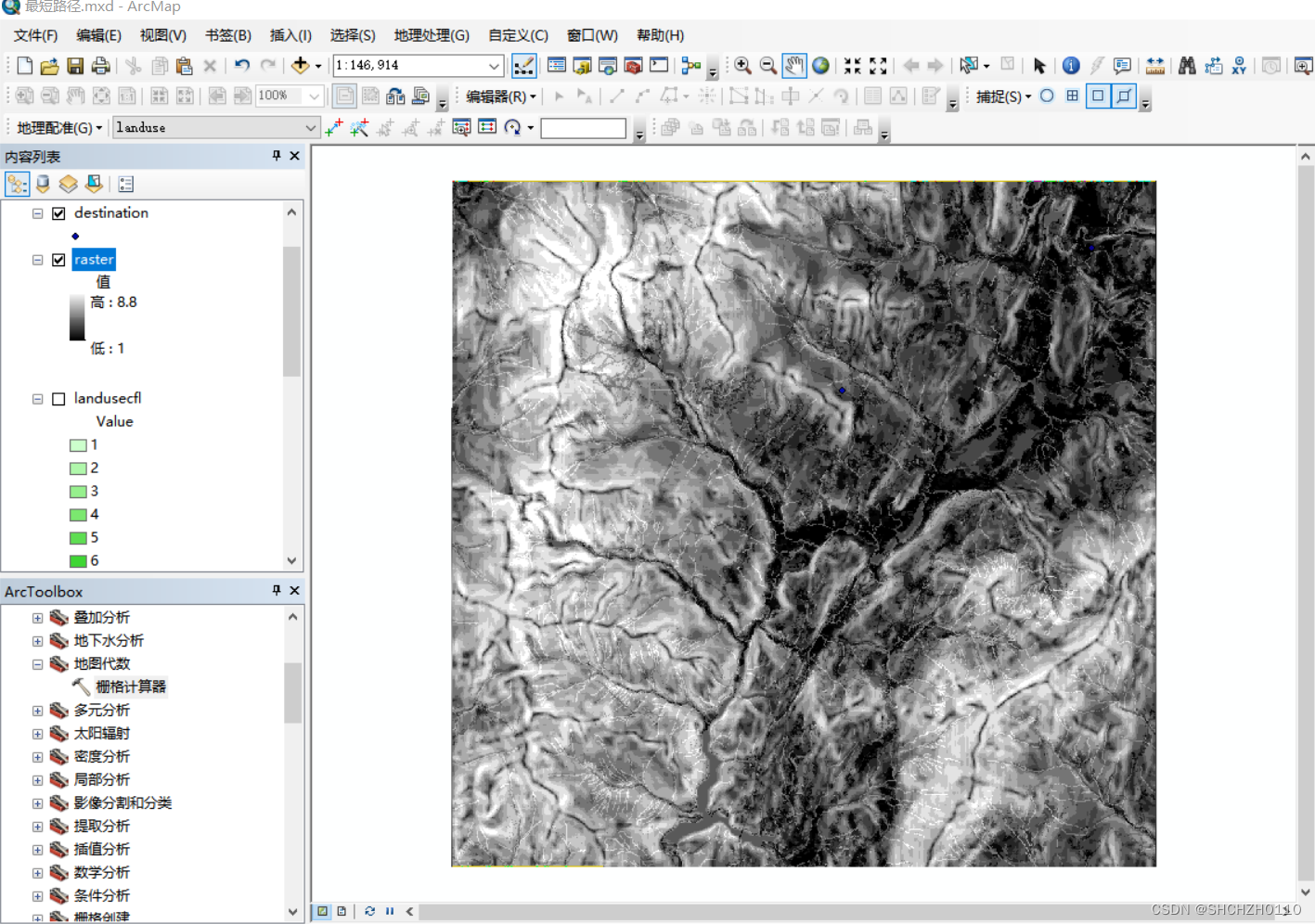

单击确定，得到最终成本数据集（如图4-11）。

（图4-11）

4、计算成本距离。

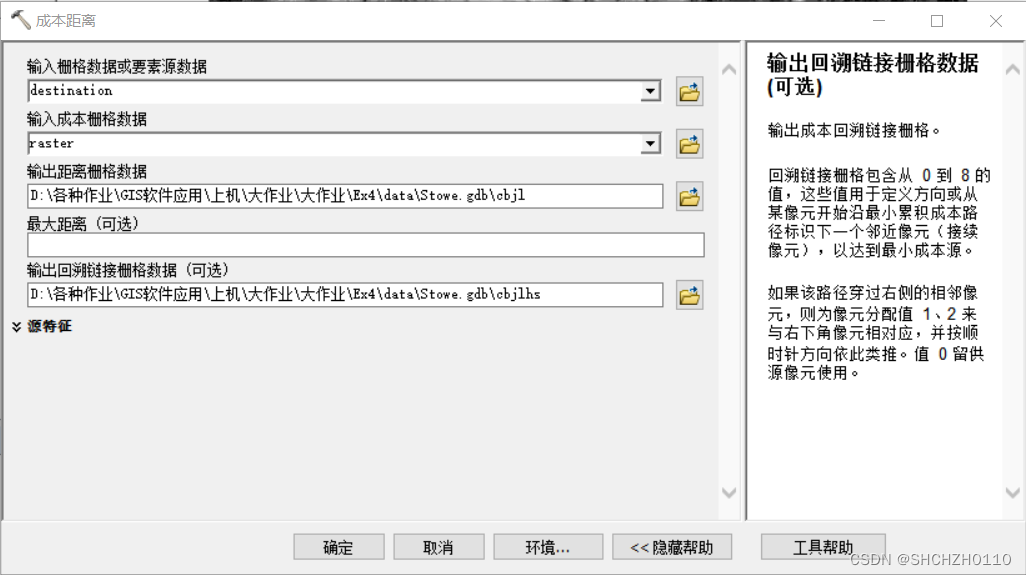

双击【Spatial Analyst工具】→【距离分析】→【成本距离】，打开【成本距离】对话框，在各栏中填入相应选择（如图4-12）。

（图4-12）

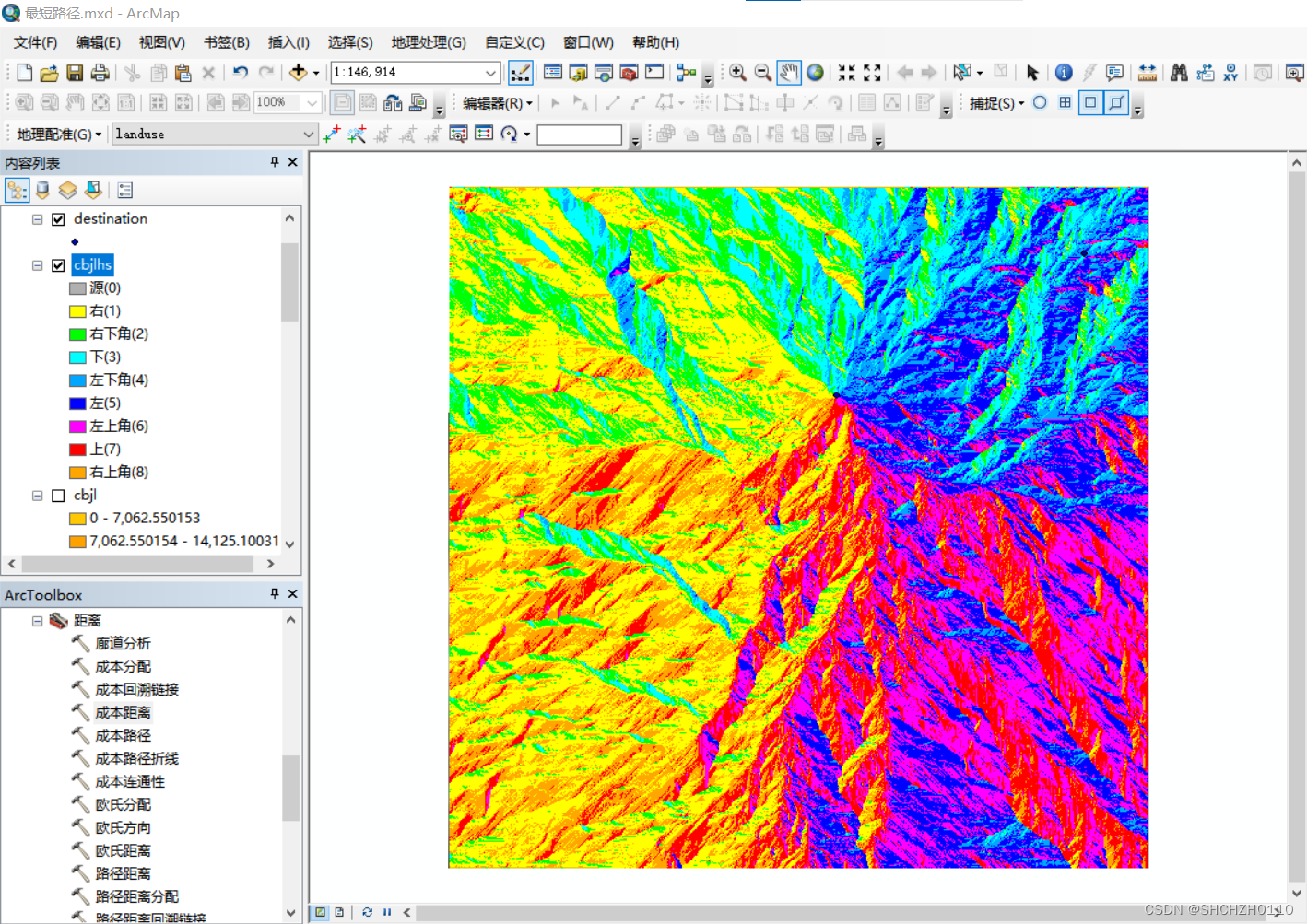

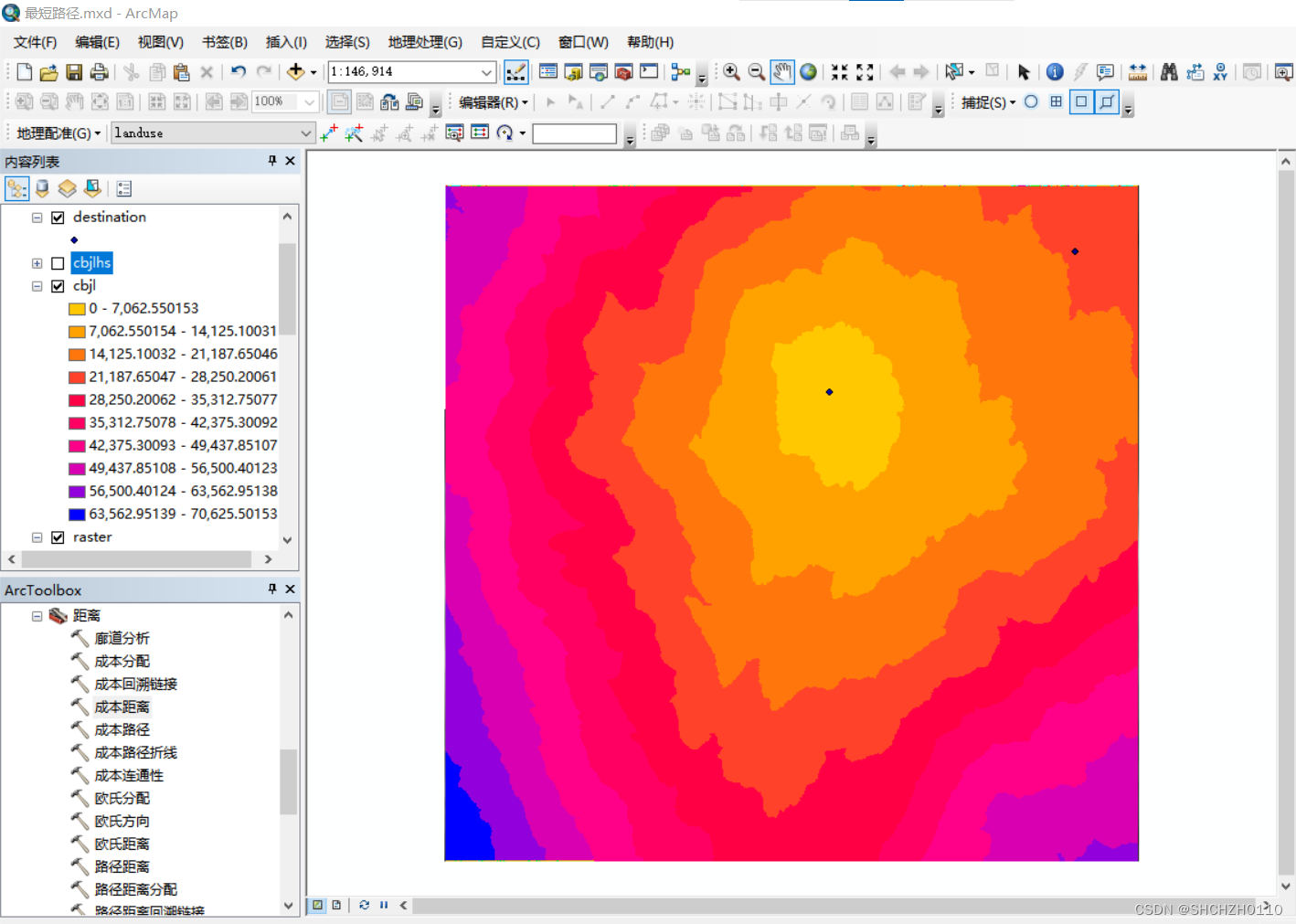

单击【确定】，生成成本距离图（图4-13）和回溯链接图（图4-14）。

（图4-13）

（图4-14）

5、求最短路径。

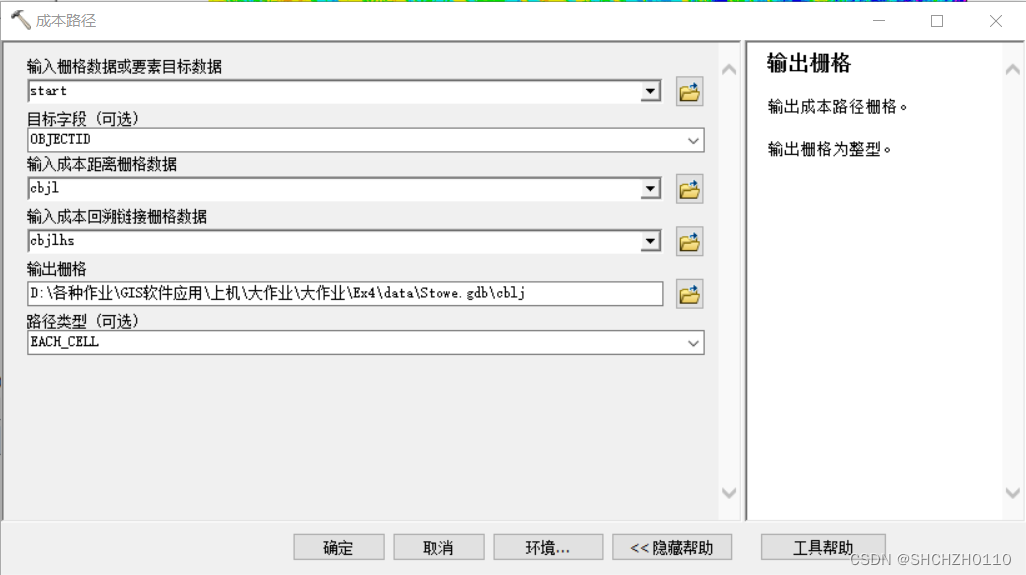

双击【Spatial Analyst工具】→【距离分析】→【成本路径】，打开【成本路径】对话框，填入相应栏中（如图4-15）。

（图4-15）

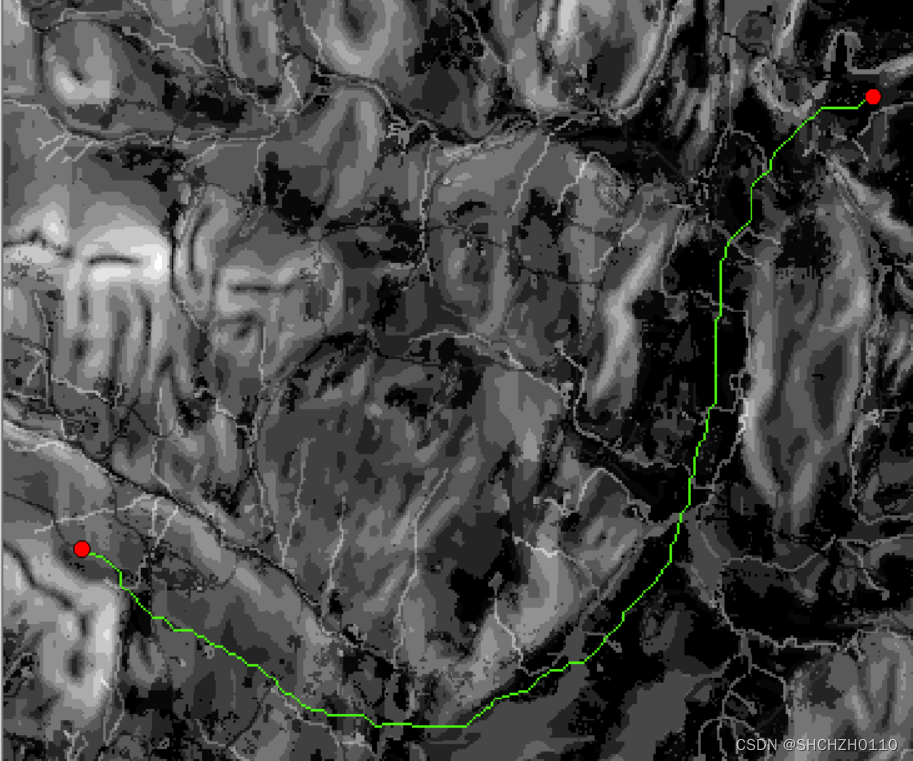

单击【确定】，生成最短路径图，如图（4-16）所示

（4-16）

（4-16）
