ArcGIS三维建模(三)

五、Multipatch说明

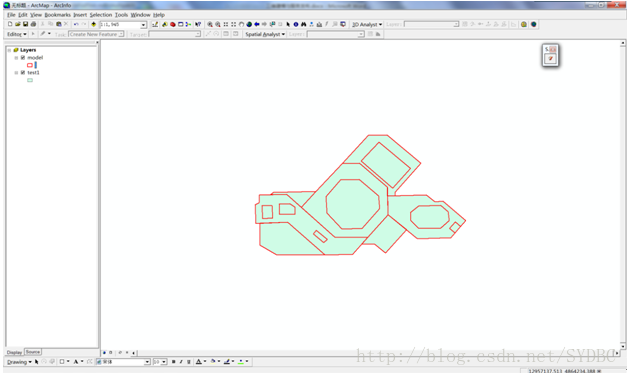

1．在ArcMap中加载原始矢量数据和Multipatch数据，红色外边框的数据为Multipatch数据，下层为原始矢量图层

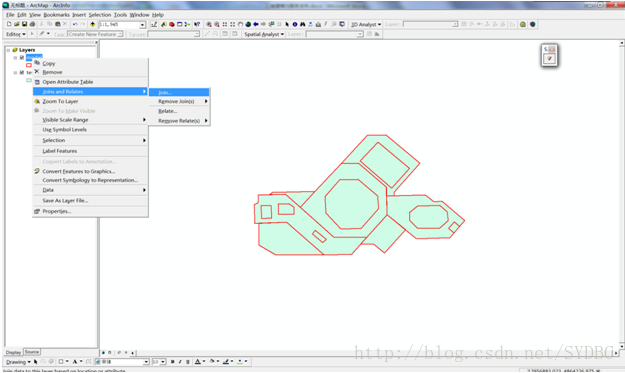

2.建立这两个数据的关联性，在目标层Multipatch层上右击，依次选择“Joins and Relates——Join”，弹出如下窗口

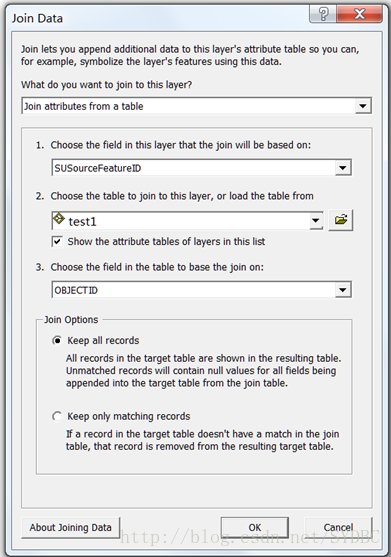

上图中，“2”项为属性图层，“1”和“3”项中选择属性值能够匹配的关联字段。点击“OK”后，查看关联结果如下

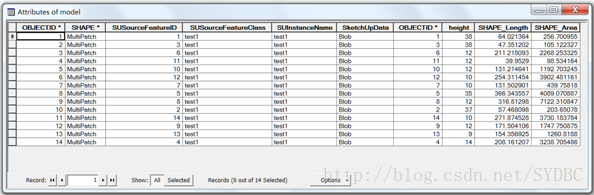

这一操作的目的在于通过两个图层的公共字段，为目标层关联属性表，但值得注意的是，这个属性的关联仅仅是关系上的链接，并没有对实际数据作出改动。

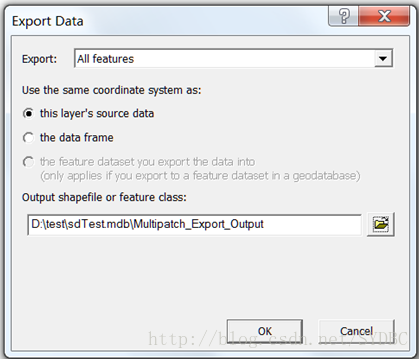

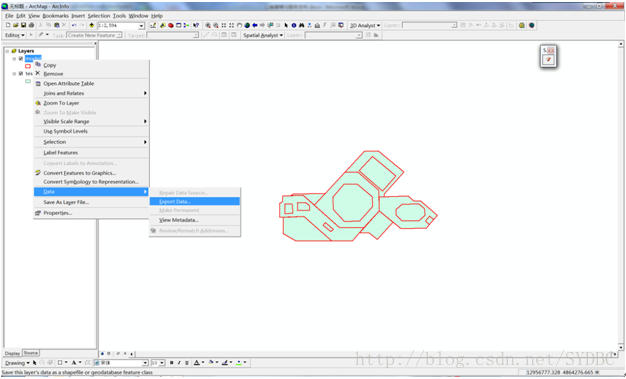

3．此时，需要在Multipatch图层上右击，选择“Data——Export Data”，将模型重新输出一次即可

单击OK，Multipatch模型要素图层就创建完毕了。

4．Multipatch模型的几个显示效果。

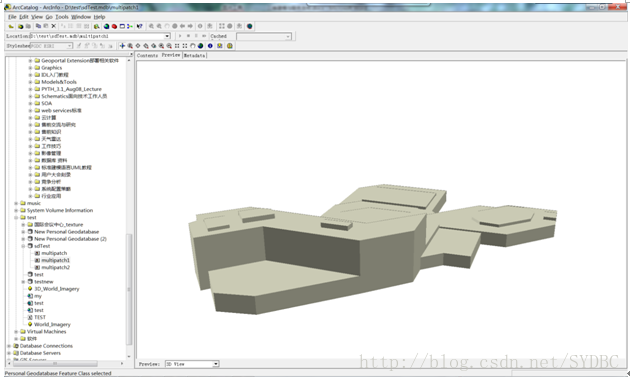

ArcCatalog的3D View预览

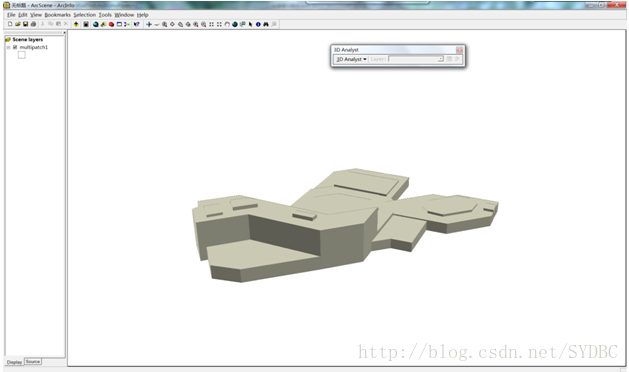

ArcScene展示

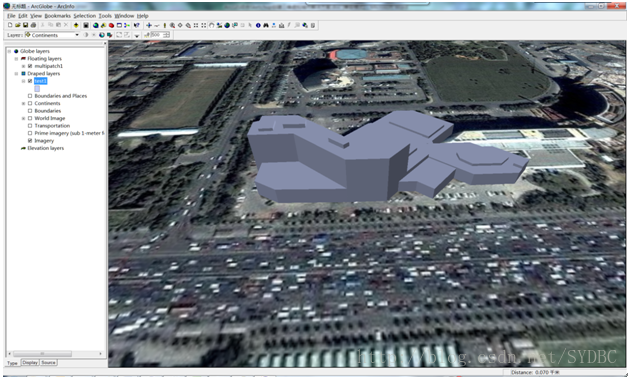

ArcGlobe展示



常见问题

SketchUpESRI插件不可用

安装了ArcGIS和SketchUp的插件后，在c:program filesArcGIS目录中会生成一些文件，将它们都复制到ArcGIS的目录后，由ArcGIS导出SketchUp的功能才能正常使用。经测试，ArcGIS 9.3 也可以正常使用。

ArcGIS9.3桌面环境下建模过程

SketchUp6ESRI插架是针对ArcGIS9.2定制的。目前广大用户的ArcGIS版本几乎都是ArcGIS9.3或更高级版本。该插件与ArcGIS9.3软件的兼容性和数据的兼容性成为用户关注的焦点。

下面将介绍，该插件在ArcGIS9.2与9.3这两个版本中使用的不同。

²  ArcGIS9.3桌面创建的PGDB无法被ArcGIS9.2桌面支持。

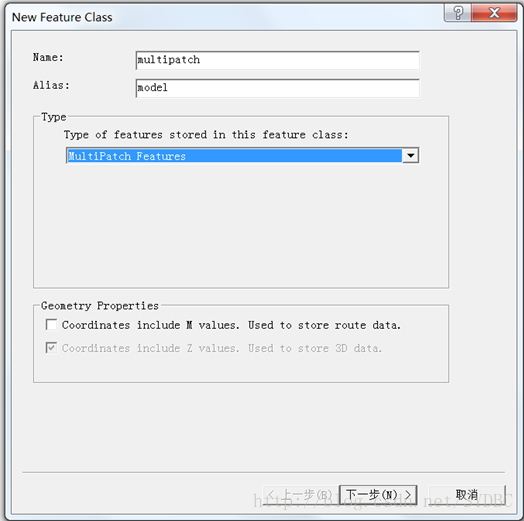

因此，在SketchUp6ESRI插件无法正常创建PGDB。首先，需要通过ArcCatalog手工创建一个PGDB，同时新建一个Multipatch的Feature Class，如下图

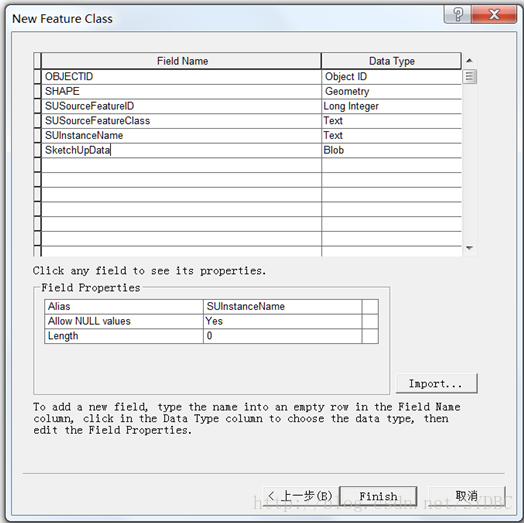

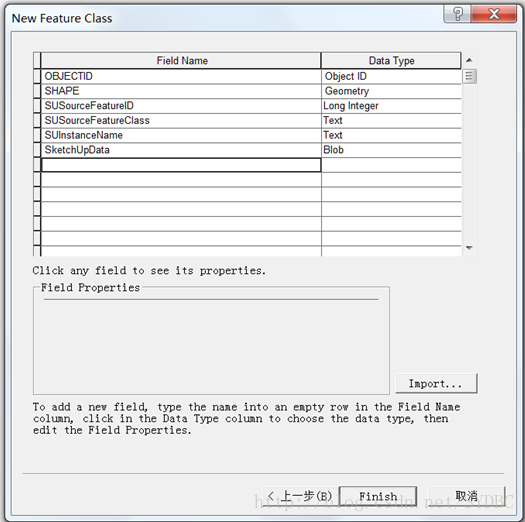

²  字段设置：在新建MultiPatch图层，需要设置该图层的必要字段，需要添加的字段如下图所示



序号	字段名称	字段类型	备注
1	SUSourceFeatureID	LongInteger	原始数据的唯一ID值
2	SUSourceFeatureClass	Text	原始数据的图层名称
3	SUInstanceName	Text	在SketchUp环境中的图层名称
4	SketchUpData	Blob	可保存SketchUp的模型字段





特别说明：如果原始数据中的属性需要加载到创建的的模型中去，SUSourceFeatureID字段的建立非常有必要。

²  纹理添加，要精确到面。

在SketchUp中为模型添加纹理时，需要选中建筑物的面，逐一添加，否则在导出Multipatch数据使，纹理将不被继承。

²  空间参考

ArcGIS9.3环境下，通过SketchUp插件导出的Multipatch图层没有空间参考，需要手工添加空间参考（建议选择数据源空间参考）。否则，将无法加载到ArcGlobe的三维场景中.

ArcGIS导出SketchUp

导出SketchUp时，必须选中需要导出的矢量数据，导出时候，原始的空间参考将被带入到SketchUp环境中。

SketchUp没有导出成 mdb 格式的选择

如果使用的是 SketchUpPro 7 的话，直接打开skp文件，再先导出命令的话，里面是没有导出成*.mdb格式的选择的。将SketchUp 插件安装目录C:Program Files (x86)GoogleGoogle Sketchup 6Exporters文件夹下Skp2MP.dll和SkpWriter.dll拷贝到SketchUp Pro 7安装目录下C:Program Files(x86)GoogleGoogle SketchUp 7Exporters。

SketchUp导出时Error:Microsoft jet数据库引擎找不到输入表或查询

SketchUp 导出mdb文件时，出现“Microsoft jet数据库引擎找不到输入表或查询”的错误时，可以先用 ArcCatalog 建立一个 mdb 文件，再里面建立一个 Mulitpatch Feature Class的对象。然后在 SketchUp 中导出时直接选择这个文件和表名就可以导出模型了。

也可以通过ArcToolbox中3D Analyst Tool/Conversion/From file/Import 3D file工具，将SketchUp导入到mdb中。

SketchUp导出时Error: GeometricSpatial Reference

在 ArcMap 中的坐标系是 Unkown 或 WGS84 之类Geographic Coordinate Systems 的时候，导入到 SketchUp 中编辑再导出时会出现 Error: Geometric Spatial Reference 的错误。经测试，只有使用 Projected Coordinate Systems 才能在 SketchUp 中正常导出。

SketchUp导出时Warning:SketchUp data could not be saved with feature

在Personal Geodatabase中Multipatchfeature class需要设置该图层的必要字段，需要添加的字段如下图所示：



序号	字段名称	字段类型	备注
1	SUSourceFeatureID	LongInteger	原始数据的唯一ID值
2	SUSourceFeatureClass	Text	原始数据的图层名称
3	SUInstanceName	Text	在SketchUp环境中的图层名称
4	SketchUpData	Blob	可保存SketchUp的模型字段
