ALUA，AA，多路径

先说一下多路径

主机上每个SCSI设备都具有一个SCSI地址，该地址由initiator ID（或称为host ID）、bus ID、target ID以及LUN（逻辑单元号）组成；在实际组网中，initiator ID一般对应主机HBA端口，target ID一般对应存储阵列控制器端口（bus ID适用于老旧的并行SCSI总线，在SAN环境中一般固定为0）。如，主机的两个HBA端口连接到存储阵列的4个控制器端口，存储映射了两个LUN给主机，则主机上会生成8个SCSI设备阵列端口ALUA启用是为了是标准主机多路径软件识别ALUA阵列，进行路径优选。如果没有启用ALUA选项，主机回认为是AA阵列，路径选择会有问题，影响性能。

在说AA/ALUA

ALUA即“Asymmetric Logical Unit Access（异步逻辑单元访问）”的缩写，它是前端控制器多路径机制之一。前端控制器多路径机制一定程度上决定存储的读写性能和可靠性，现有的前端控制器多路径机制可分为三大类：

A/A：Symmetric Active/Acivie，对于特定的LUN来说，在它的路劲中，两个存储控制器的目标端口均处于主动/优化（active/optimized）状态。两个控制器之间实现高速互联的通讯，一个IO发到控制器端，两个控制器可同时参与处理；当一个控制器繁忙，系统不需要主机端的负载均衡软件参与就可以自动实现负载均衡。

ALUA：Asymmetric Active/Active，对于特定的LUN来说，在它的路径中，一个控制器的目标端口处于主动/优化（active/optimized）状态，另一个控制器的目标端口处于主动/非优化（active/unoptimized）状态。在某一个时刻，某个LUN只是属于某一个控制器，要想实现两边的负载均衡，就是将任务A扔给控制器A，将任务B扔给控制器B，对于同一个任务来说，任何时候只有一个控制器在控制。

A/P：Active/Passive，对于特定的LUN来说，在它的路径中，一个控制器的目标端口处于主动/优化（active/optimized）状态，另一个控制器的目标端口处于备用（standby）状态。其负载均衡及任务处理方式与ALUA类似。



对称型（A/A-S）和非对称型（A/A-A）：在active-active存储设备中，LUN可以同时通过两个I/O控制器或者端口来访问，唯一的限制在于通过两个控制器（端口）访问LUN的性能是否有差别。如果通过secondary控制器或者端口对LUN进行I/O的性能要比通过primary控制器（端口）低得多，则为非对称型；如果两者性能相同，则为对称型。



Active-Active/Asymmetric形态的阵列与路径组优先级

对于Active-Active/Asymmetric形态的阵列来说，每个LUN都能够被任意控制器访问，但通过不同的控制器访问其效率是不同的，通常一个LUN会有一个优选控制器，通过该控制器来访问该LUN效率最高，通过其他控制器来访问该LUN则会有效率的损失，因此UltraPath会识别出LUN的优选控制器，并优先通过对应路径组中的路径来访问该LUN。

AA形态阵列，多路径软件在所有路径范围内进行负载均衡。

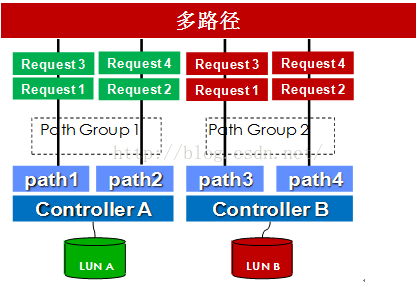

对于Active-Active/Asymmetric形态的阵列，多路径软件在路径组范围内进行负载均衡；如下图所示，LUN A只由path1和path2分担，LUN B的IO只由path3和path4分担：
