1. 什么是JBPM4.4业务流程管理框架？
JBPM，全称是Java Business Process Management（业务流程管理），它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。
相关概念：a: 从一个节点到另一个节点==>流转。b:程序预先设定的行为==>活动。
2. JBPM工作流的特点
2.1 直观描述业务流程
采用了自己定义的JPDL:业务流程被看成是UML状态图，详细定义状态图中每个部分，起始、结束每个状态以及状态之间的转换。通过流程图的方式来呈现、直观描述业务流程。如图所示：
2.2 使用Hibernate管理数据库
通过Hibernate管理数据库，JBPM就可以把数据的管理分离出去，自己专注于业务流程。
3 ProcessEngine的核心服务
RespositoryService:流程定义的服务接口：包括流程定义的部署、查询、删除等操作。
ExecutionService: 流程执行的服务接口：包括启动流程、实例推进、设置变量等操作。
ManagementService:Web管理控制台的服务接口，包括获得消息和计时器的操作。
HistoryService:历史库的服务接口：包括对流程实例、活动实例进行查询。某个流程定义中的所有的活动的平均持续 时间，某个流程定义中的某个活动实例的转移的执行次数等操作。
IdentityService:主要包括用户、组、成员关系等相关的操作
CommondService:command模式的服务接口，实际上将客户端请求全部封装在一个调用接口中，execute(Command cmd),由这个接口去调用command接口的众多实现类。
4 怎么用JBMP?
4.1 所需环境与相关资源
1. jBPM requires a JDK (standard java) version 5 orhigher.
2. jBPM下载地址：http://sourceforge.net/projects/jbpm/files/
3. Eclipse下载地址（ Eclipse IDE for Java EE Developers (163 MB)，Version： 3.5)：http://www.eclipse.org/downloads/download.php? file=/technology/epp/downloads/release/galileo
4.2 安装说明
第一步：

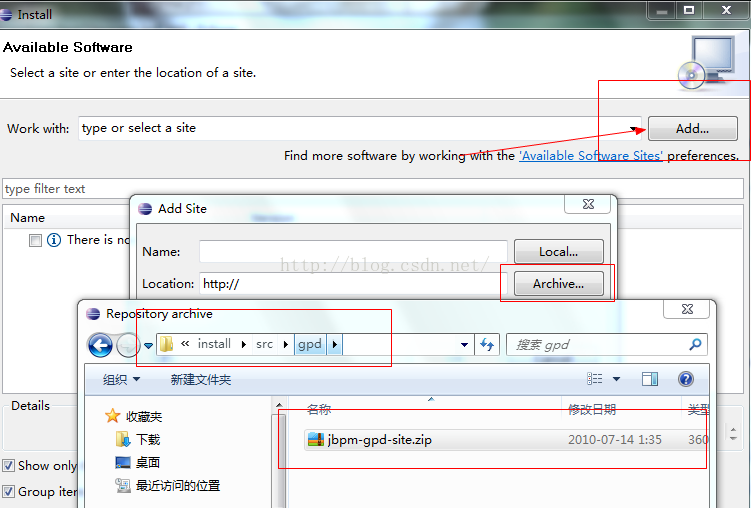

Help -->Install New Software...
ClickAdd...
In dialogAdd Site dialog, clickArchive...
Navigate toinstall/src/gpd/jbpm-gpd-site.zip and click 'Open'
ClickingOK in theAdd Site dialog will bring you back to the dialog 'Install'
Select thejPDL 4 GPD Update Site that has appeared
ClickNext... and thenFinish
Approve the license
Restart eclipse when that is asked
第二步：
流程定义文件的xsd文件的路径为：JBPM_HOME/src/jpdl-4.4.xsd。
添加到Eclipse中的方法为（jBPM4.4User Guide, 2.11.5. Adding jPDL 4 schema tothe catalog）：

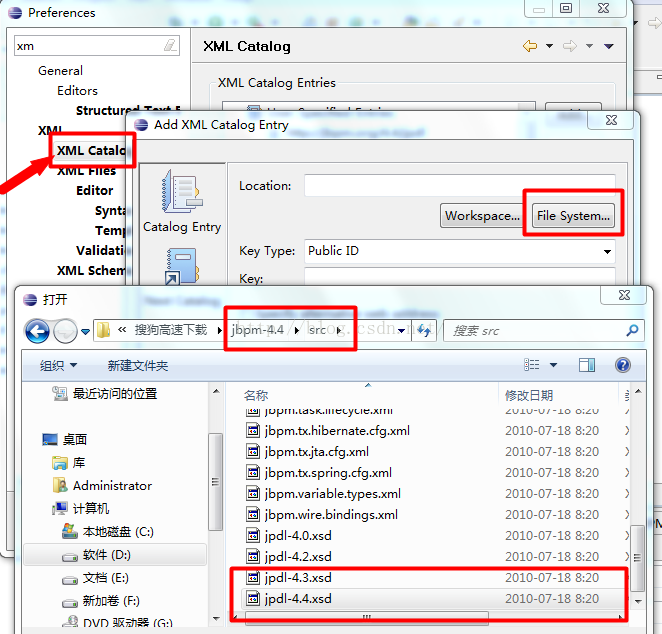

ClickWindow -->Preferences
SelectXML -->XML Catalog
Click 'Add...'
The 'Add XML Catalog Entry' dialog opens
Click the button with the map-icon next to location and select 'FileSystem...'
In the dialog that opens, select filejpdl-4.4.xsd in the src directoryof the jBPM installation root.
Click 'Open' and close all the dialogs
第三步：添加jar包
1. JBPM解压目录下有一个重要的jar包：jbpm.jar。
2. JBPM/lib目录下的jar很多，不要添加的jar包：servlet-api.jar、junit.jar（尤其不要添加）。
3. 所使用的数据库对应的驱动的jar包在上面lib目录当中已经有了，所以不需要添加了。
第四步： 添加配置文件
1. 配置文件包括jbpm.cfg.xml和jbpm.hibernate.cfg.xml(解压包当中都有模板，直接拷贝即可)
2. jbpm.hibernate.cfg.xml中配置的是Hibernate的配置信息，包括数据库连接的必要信息等等
<?xml version="1.0" encoding="UTF-8"?>
<jbpm-configuration>
<import resource="jbpm.default.cfg.xml" />
<import resource="jbpm.businesscalendar.cfg.xml" />
<import resource="jbpm.tx.hibernate.cfg.xml" />
<import resource="jbpm.jpdl.cfg.xml" />
<import resource="jbpm.bpmn.cfg.xml" />
<import resource="jbpm.identity.cfg.xml" />
<!-- Job executor is excluded for running the example test cases. -->
<!-- To enable timers and messages in production use, this should be included. -->
<!--
<import resource="jbpm.jobexecutor.cfg.xml" />
-->
</jbpm-configuration>
<?xml version="1.0" encoding="utf-8"?>
<!DOCTYPE hibernate-configuration PUBLIC
"-//Hibernate/Hibernate Configuration DTD 3.0//EN"
"http://hibernate.sourceforge.net/hibernate-configuration-3.0.dtd">
<hibernate-configuration>
<session-factory>
<!-- 数据库信息 -->
<property name="hibernate.dialect">org.hibernate.dialect.MySQL5InnoDBDialect</property>
<property name="hibernate.connection.driver_class">com.mysql.jdbc.Driver</property>
<property name="hibernate.connection.url">jdbc:mysql:///jbpm4test</property>
<property name="hibernate.connection.username">root</property>
<property name="hibernate.connection.password">root</property>
<!-- 其他配置 -->
<property name="hibernate.hbm2ddl.auto">update</property>
<!-- 导入映射文件 -->
<mapping resource="jbpm.repository.hbm.xml" />
<mapping resource="jbpm.execution.hbm.xml" />
<mapping resource="jbpm.history.hbm.xml" />
<mapping resource="jbpm.task.hbm.xml" />
<mapping resource="jbpm.identity.hbm.xml" />
</session-factory>
</hibernate-configuration>
配置到此结束
4.3 JBPM工作流的使用

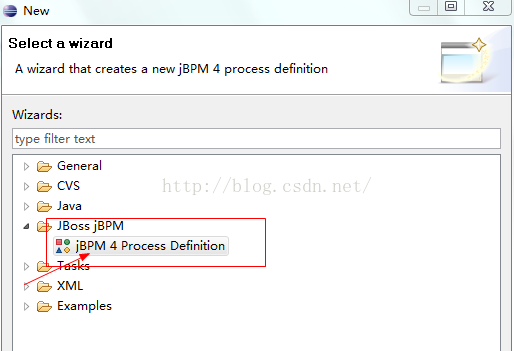

1. 创建jbpm的文件

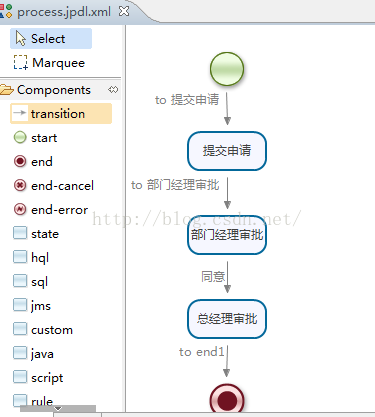

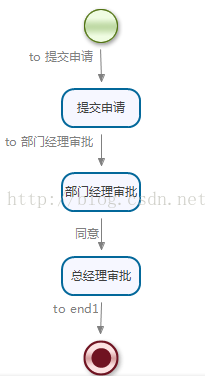

2. 绘制工作流程图
绘制完成流程图之后，会相应的生成其xml中的代码（下面的代码便是自动生成的）
<?xml version="1.0" encoding="UTF-8"?>
<process name="员工请假流程" xmlns="http://jbpm.org/4.4/jpdl">
<start g="77,20,48,48" name="start1">
<transition g="-71,-17" name="to 提交申请" to="提交申请"/>
</start>
<end g="77,352,48,48" name="end1"/>
<task assignee="ww" g="55,268,92,52" name="总经理审批">
<transition g="-47,-17" name="to end1" to="end1"/>
</task>
<task assignee="ls" g="55,184,92,52" name="部门经理审批">
<transition g="-26,-8" name="同意" to="总经理审批"/>
</task>
<task assignee="#{applyInfo.applier.userName}" g="55,100,92,52" name="提交申请">
<transition g="-96,-16" name="to 部门经理审批" to="部门经理审批"/>
</task>
</process>4.4 JBPM工作流编程实例
4.4.1 JBPM建表
Hibernate会自动的帮我们把所需要的表建好。
// 建表
@Test
public void createSchema() {
new org.hibernate.cfg.Configuration()//
.configure("jbpm.hibernate.cfg.xml")//
.buildSessionFactory();
}4.4.2 创建ProcessEngine对象
processEngine对象十分的重要，他是使用JBPM各类接口的切入点。
1. 指定配置文件生成processEngine对象
private static ProcessEngine processEngine = new Configuration()//
.setResource("jbpm.cfg.xml")//
.buildProcessEngine();
2. 使用默认的配置文件生成processEngine对象
private ProcessEngine processEngine = new Configuration().buildProcessEngine();3. 通过默认的配置文件生成单例的processEngine对象
private ProcessEngine processEngine = Configuration.getProcessEngine();4.4.3 部署流程定义
流程定义：是这一次流程的步骤的说明,是对工作流程的静态式的说明信息。
<span style="white-space:pre"> </span>// 部署流程定义
@Test
public void deployProcessDefinition()
{
String reponseStr = processEngine.getRepositoryService()//
.createDeployment()//
.addResourceFromClasspath("test/test.jpdl.xml")//这里目录需要根据自己的目录确定
.addResourceFromClasspath("test/test.png")//
.deploy();
System.out.println(reponseStr);// 10001
}4.4.4 启动流程实例
流程实例：代表工作流的一次执行，是一种动态的过程。
1. 需要获得流程实例对象的时候
// 启动流程实例
// jbpm4_execution
@Test
public void testStartProcessInstance() throws Exception {
ProcessInstance <strong style="font-family: Arial, Helvetica, sans-serif; background-color: rgb(255, 255, 255);"></strong><pre name="code" class="java" style="display: inline !important;">processInstance processInstance <strong style="font-family: Arial, Helvetica, sans-serif; background-color: rgb(255, 255, 255);"></strong><pre name="code" class="java" style="display: inline !important;">.getId() //processInstanceprocessInstance // 启动实例
@Test
public void startProcessInstance() {
processEngine.getExecutionService().startProcessInstanceByKey("test");
}4.4.5 查看个人的任务列表
通过findPersonalTasks("person")可以获得具体的个人的任务列表
// 查询任务列表
@Test
public void findTaskList() {
List<Task> taskList = processEngine.getTaskService().findPersonalTasks("员工");
System.out.println("个人任务列表");
System.out.println(taskList);
for(Task task : taskList)
{
System.out.println("id= " + task.getId() + ", name = " + task.getName() + ", assignee = " + task.getAssignee());
}
}4.4.6 查询所有的流程定义
// 查询所有
@Test
public void findAll() throws Exception {
// 查询
List<ProcessDefinition> list = processEngine.getRepositoryService()//
.createProcessDefinitionQuery()//
// 过滤条件
// .processDefinitionKey("")//
// .processDefinitionNameLike("%xx%")//
// 排序条件
// .orderAsc(ProcessDefinitionQuery.PROPERTY_KEY)//
// .orderDesc(ProcessDefinitionQuery.PROPERTY_VERSION)//
// 执行查询
// .uniqueResult();
// .count();
// .page(firstResult, maxResults)//
.list();
// 显示
for (ProcessDefinition pd : list) {
System.out.println("id=" + pd.getId()// 格式为：{key}-{version}，用于唯一的标识一个流程定义
+ ", name=" + pd.getName()// 流程定义的名称，jpdl.xml中根元素的name属性的值
+ ", key=" + pd.getKey()// 流程定义的key，jpdl.xml中根元素的key属性的值，默认是name属性的值
+ ", version=" + pd.getVersion()// 自动生成的，同一个名称的第一个为1，以后的自动加1.
+ ", deploymentId=" + pd.getDeploymentId()); // 所属的部署对象
}
}4.4.7 查询最新版的流程定义
// 查询所有最新版本的流程定义
@Test
public void findAllLatestVersions() throws Exception {
// 查询所有，让所有最大的版本都排到最后面
List<ProcessDefinition> all = processEngine.getRepositoryService()//
.createProcessDefinitionQuery()//
.orderAsc(ProcessDefinitionQuery.PROPERTY_VERSION)//
.list();
// 过滤出所有最新的版本
Map<String, ProcessDefinition> map = new HashMap<String, ProcessDefinition>();
for (ProcessDefinition pd : all) {
map.put(pd.getKey(), pd);
}
// 显示
for (ProcessDefinition pd : map.values()) {
System.out.println("id=" + pd.getId()// 格式为：{key}-{version}，用于唯一的标识一个流程定义
+ ", name=" + pd.getName()// 流程定义的名称，jpdl.xml中根元素的name属性的值
+ ", key=" + pd.getKey()// 流程定义的key，jpdl.xml中根元素的key属性的值，默认是name属性的值
+ ", version=" + pd.getVersion()// 自动生成的，同一个名称的第一个为1，以后的自动加1.
+ ", deploymentId=" + pd.getDeploymentId()); // 所属的部署对象
}
}
4.4.8 删除流程定义
// 删除
@Test
public void deleteById() throws Exception {
String deploymentId = "80001";
// // 删除指定的部署对象（流程定义），如果有关联的执行信息，就会报错
// processEngine.getRepositoryService().deleteDeployment(deploymentId);
// 删除指定的部署对象（流程定义），如果有关联的执行信息，会被同时删除
processEngine.getRepositoryService().deleteDeploymentCascade(deploymentId);
} // 删除指定key的所有版本的流程定义
@Test
public void deleteByKey() throws Exception {
// 查询出指定key的所有版本的流程定义
List<ProcessDefinition> list = processEngine.getRepositoryService()//
.createProcessDefinitionQuery()//
.processDefinitionKey("helloworld")//
.list();
// 一一删除
for (ProcessDefinition pd : list) {
processEngine.getRepositoryService().deleteDeploymentCascade(pd.getDeploymentId());
}
}4.4.9 查看流程图
// 查看流程图（xxx.png）
@Test
public void getImageResource() throws Exception {
String deploymentId = "50001";
String resourceName = "helloworld/helloworld.png";
// 获取指定部署对象中的所有资源的名称
Set<String> names = processEngine.getRepositoryService().getResourceNames(deploymentId);
System.out.println("所有的资源名称：");
for (String name : names) {
System.out.println("\t" + name);
}
// 获取指定部署对象中的指下资源的内容
InputStream in = processEngine.getRepositoryService().getResourceAsStream(deploymentId, resourceName);
// 保存到c盘
OutputStream out = new FileOutputStream("c:/process.png");
for (int b = -1; (b = in.read()) != -1;) {
out.write(b);
}
in.close();
out.close();
}4.4.10 向后执行一步
// 向后执行一步
@Test
public void testSignalExecution() throws Exception {
String executionId = "test.130001";
processEngine.getExecutionService().signalExecutionById(executionId);
// processEngine.getExecutionService().signalExecutionById(executionId, parametersMap); // 离开前先设置一些流程变量
// processEngine.getExecutionService().signalExecutionById(executionId, signalName); // 使用指定名称的Transition离开本活动
// processEngine.getExecutionService().signalExecutionById(executionId, signalName, parameters) // 离开前先设置一些流程变量，再使用指定名称的Transition离开本活动
}4.4.11 办理任务
// 办理任务
@Test
public void testCompleteTask() throws Exception {
String taskId = "130002";
processEngine.getTaskService().completeTask(taskId);
}4.4.12 设置流程变量
// 设置流程变量
@Test
public void testSetVariable() throws Exception {
String executionId = "test.150001";
processEngine.getExecutionService().setVariable(executionId, "请假天数", 15);
} // 获取流程变量
@Test
public void testGetVariable() throws Exception {
String executionId = "test.150001";
Integer days = (Integer) processEngine.getExecutionService().getVariable(executionId, "请假天数");
System.out.println("请假天数 = " + days);
}{
ExecutionService executionService = processEngine.getExecutionService();
TaskService taskService = processEngine.getTaskService();
// ============ 设置变量 ========================
executionService.setVariable(executionId, name, value); // 设置一个变量
executionService.setVariables(executionId, variablesMap); // 设置多个变量
taskService.setVariables(taskId, variables); // 设置多个变量
executionService.startProcessInstanceByKey(processDefinitionKey, variablesMap); // 启动流程实例时，先设置一些变量
taskService.completeTask(taskId, variablesMap); // 真正办理完任务前先设置一些变量
// ============ 获取变量 ========================
executionService.getVariable(executionId, variableName); // 获取一个变量
executionService.getVariableNames(executionId); // 返回Set<String>，是所有变量的名称集合
executionService.getVariables(executionId, variableNames); //获取多个变量，返回Map<String,Object>，表示指定名称的变量信息
taskService.getVariable(taskId, variableName);
taskService.getVariableNames(taskId);
taskService.getVariables(taskId, variableNames);
}4.4.13 流程执行
@Test
public void testProcess() throws Exception {
// 部署流程定义
InputStream in = this.getClass().getResourceAsStream("test.jpdl.xml");
String deploymentId = processEngine.getRepositoryService()//
.createDeployment()//
.addResourceFromInputStream("test.jpdl.xml", in)//
.deploy();
System.out.println("部署流程定义完毕：deploymentId = " + deploymentId);
// 启动流程实例
ProcessInstance pi = processEngine.getExecutionService().startProcessInstanceByKey("test");
System.out.println("流程实例启动完毕：processInstanceId = " + pi.getId());
// 完成第一步“提交申请”的任务，要使用指定的Transition离开当前活动
Task task = processEngine.getTaskService()//
.createTaskQuery()// 获取本流程实例中当前情况下仅有的一个任务
.processInstanceId(pi.getId())//
.uniqueResult();
String transitionName1 = "to 部门经理审批";
String transitionName2 = "to 总经理审批";
processEngine.getTaskService().completeTask(task.getId(), transitionName2); // 使用指定名称的Transition离开本活动
}4.4.14 分配任务
public class AssignmentHandlerImpl implements AssignmentHandler {
// 计算此任务的办理人，并分配任务
@Override
public void assign(Assignable assignable, OpenExecution execution) throws Exception {
System.out.println("---> AssignmentHandlerImpl.assign()");
// 计算办理人
String userId = "李经理--";
// 分配个人任务
assignable.setAssignee(userId); // 指定个人任务的办理人
// // 分配组任务
// assignable.addCandidateUser("小A"); // 添加一个候选人（组任务）
// assignable.addCandidateUser("小B"); // 添加一个候选人（组任务）
// assignable.addCandidateUser("小C"); // 添加一个候选人（组任务）
}
}4.4.15 组任务与分配
public class ProcessTest {
private static ProcessEngine processEngine = Configuration.getProcessEngine();
@Test
public void testProcess() throws Exception {
// 部署流程定义
InputStream in = this.getClass().getResourceAsStream("test.jpdl.xml");
String deploymentId = processEngine.getRepositoryService()//
.createDeployment()//
.addResourceFromInputStream("test.jpdl.xml", in)//
.deploy();
System.out.println("部署流程定义完毕：deploymentId = " + deploymentId);
// 启动流程实例
Map<String, Object> variables = new HashMap<String, Object>();
variables.put("manager", "王经理");
variables.put("userIds", "小A,小B,小C,小D");
ProcessInstance pi = processEngine.getExecutionService().startProcessInstanceByKey("test", variables);
System.out.println("流程实例启动完毕：processInstanceId = " + pi.getId());
}
// 查询组任务列表
@Test
public void testFindMyGroupTaskList() throws Exception {
String userId = "王工程师";
// String userId = "赵工程师";
// 查询
// List<Task> list = processEngine.getTaskService().findGroupTasks(userId);
// 分页
List<Task> list = processEngine.getTaskService()//
.createTaskQuery()//
.candidate(userId)// 指定候选人，这是查询组任务
.page(0, 100)// 分页
.list();
// 显示
System.out.println("====== " + userId + "的个人任务列表 ======");
for (Task task : list) {
System.out.println("id=" + task.getId()//
+ ", name=" + task.getName()//
+ ", assignee=" + task.getAssignee()//
+ ", createTime=" + task.getCreateTime()//
+ ", executionId=" + task.getExecutionId());
}
}
// 拾取任务
@Test
public void testTakeTask() throws Exception {
String taskId = "310009";
String userId = "王工程师";
processEngine.getTaskService().takeTask(taskId, userId);
}
// 查询个人任务列表
@Test
public void testFindMyPersonalTaskList() throws Exception {
String userId = "王工程师";
// 查询
// List<Task> list = processEngine.getTaskService().findPersonalTasks(userId);
// 分页
List<Task> list = processEngine.getTaskService()//
.createTaskQuery()//
.assignee(userId)// 指定办理人条件
.page(0, 100)// 分页
.list();
// 显示
System.out.println("====== " + userId + "的个人任务列表 ======");
for (Task task : list) {
System.out.println("id=" + task.getId()//
+ ", name=" + task.getName()//
+ ", assignee=" + task.getAssignee()//
+ ", createTime=" + task.getCreateTime()//
+ ", executionId=" + task.getExecutionId());
}
}
// 直接指定任务的办理人
@Test
public void testAssignTask() throws Exception {
String taskId = "310009";
// String userId = null; // 退回到组任务列表
String userId = "赵工程师";
processEngine.getTaskService().assignTask(taskId, userId);
}
}
1万+
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
