曳引驱动电梯组成

曳引驱动电梯组成

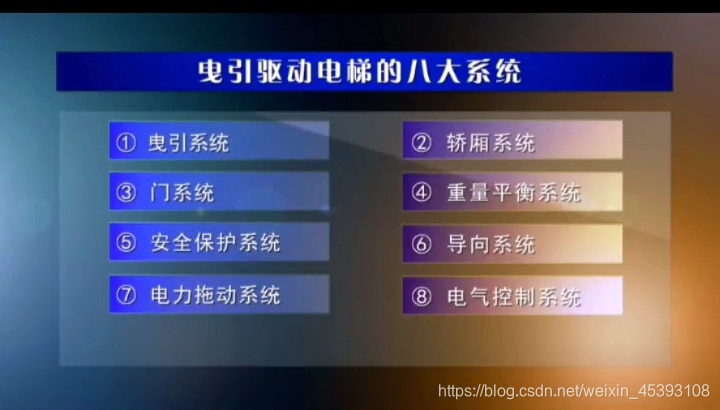

曳引驱动电梯八大系统

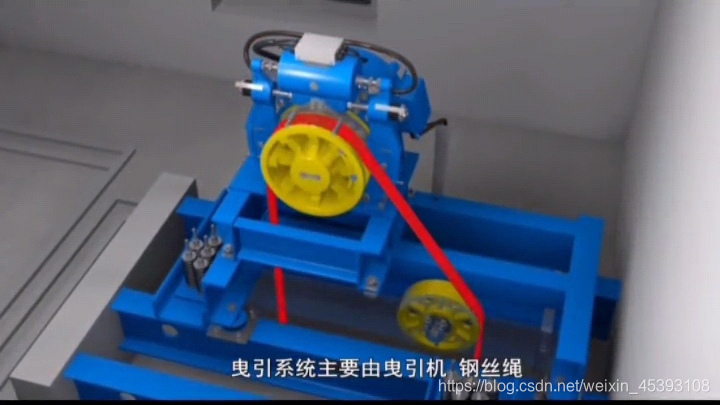

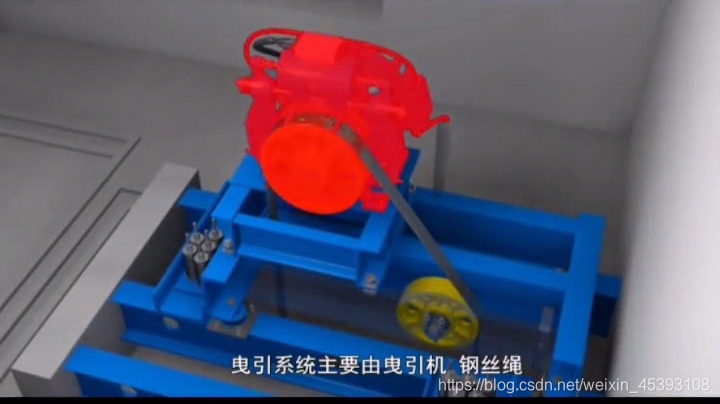

1. 曳引系统

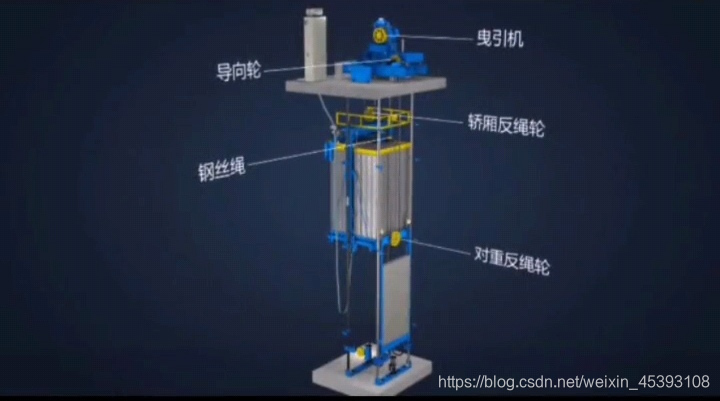

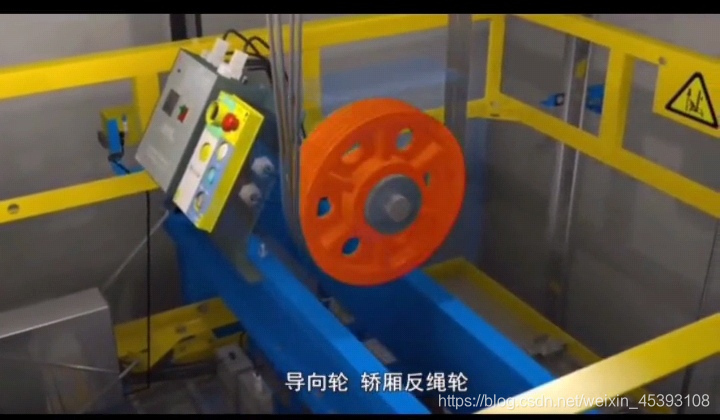

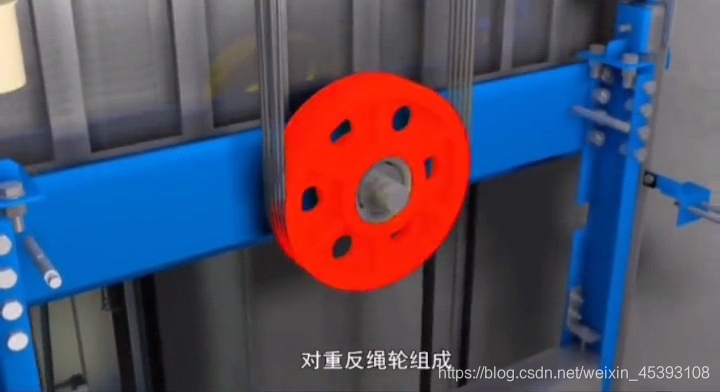

组成：曳引机、钢丝绳、导向轮、轿厢反绳轮、对重反绳轮

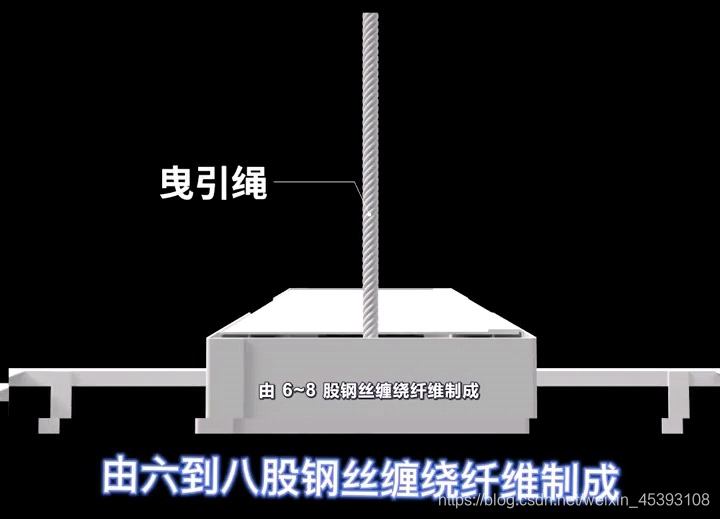

曳引绳由6-8根钢丝缠绕纤维制成，单根即可承受电梯的重量

出现故障溜车-停梯、剪切、蹲底、冲顶
2. 轿厢系统
隔离保护人员、货物

3. 门系统

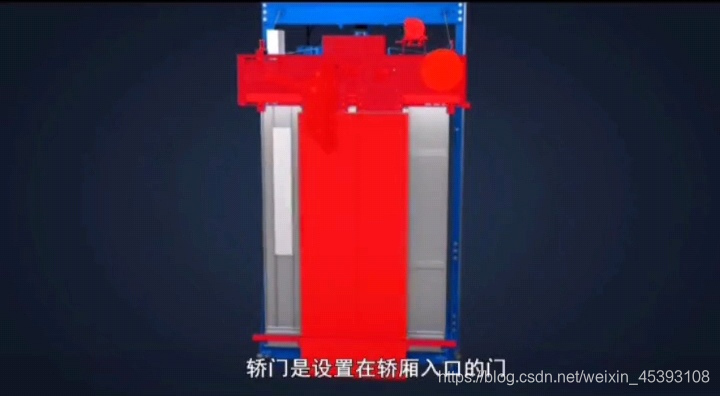

组成：轿门：门机驱动

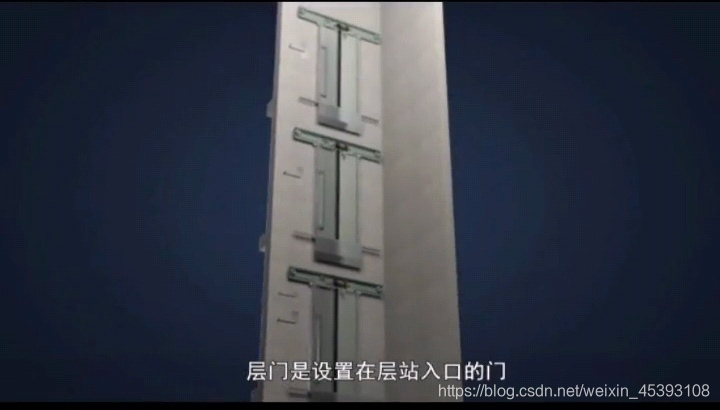

层门：机械、电力
轿门靠门刀带动层门

4. 重量平衡系统

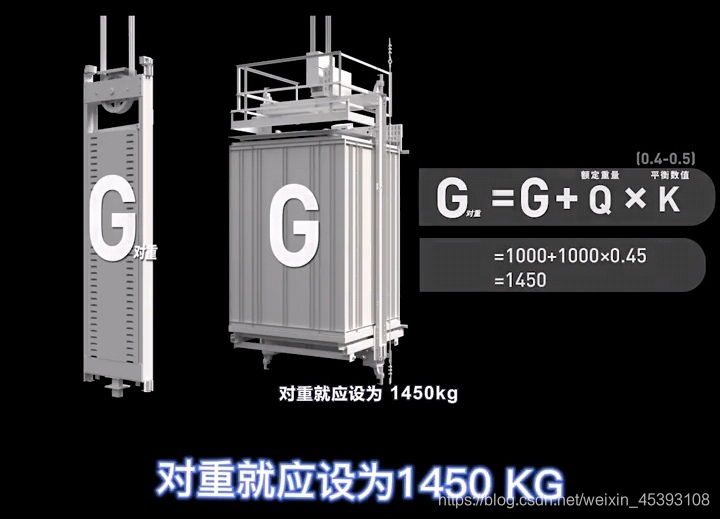

组成：对重装置-对重架、对重块

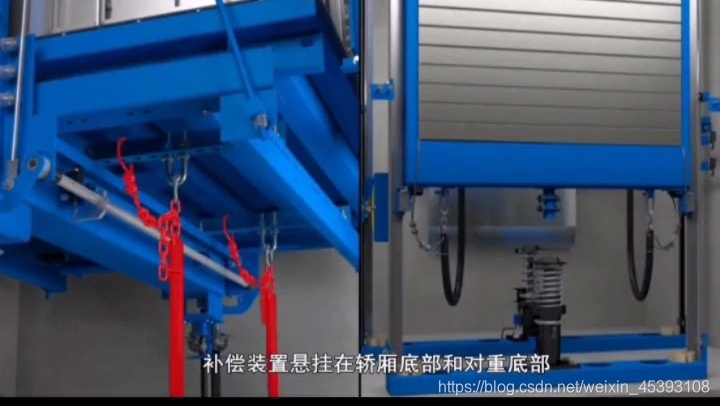

重量补偿装置（轿厢底部、对重底部，高度较大的才有）


5. 安全保护系统

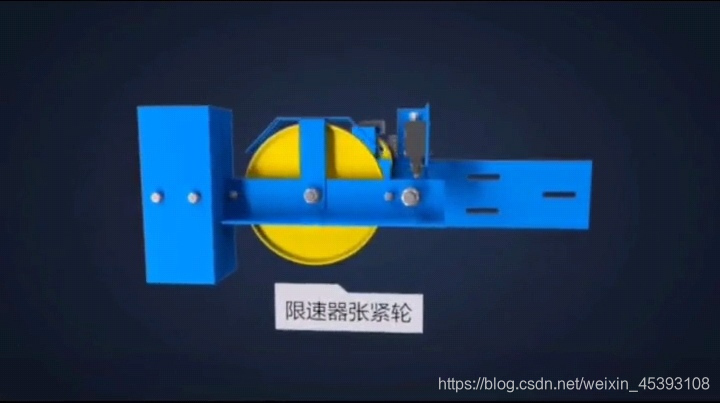

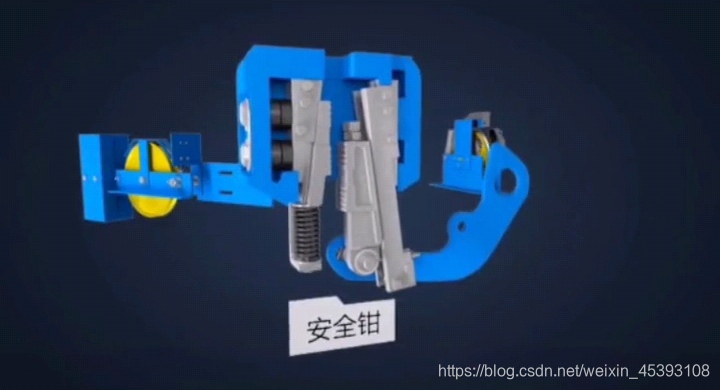

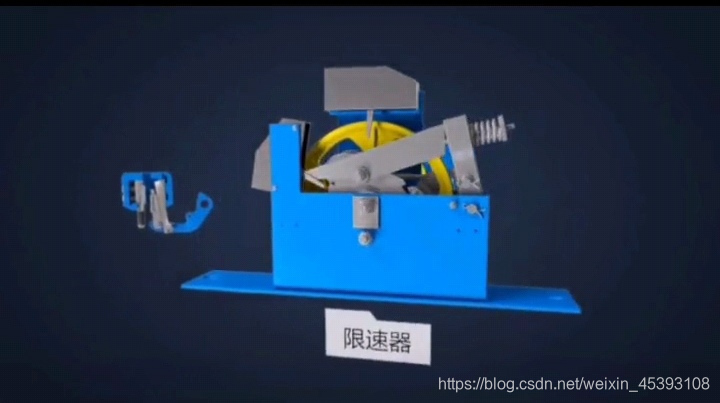

a.超速保护装置：限速器、安全钳、限速器张紧轮

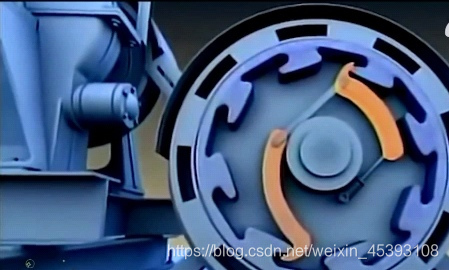

速度超过一定（115%）时由于离心力会自动制动

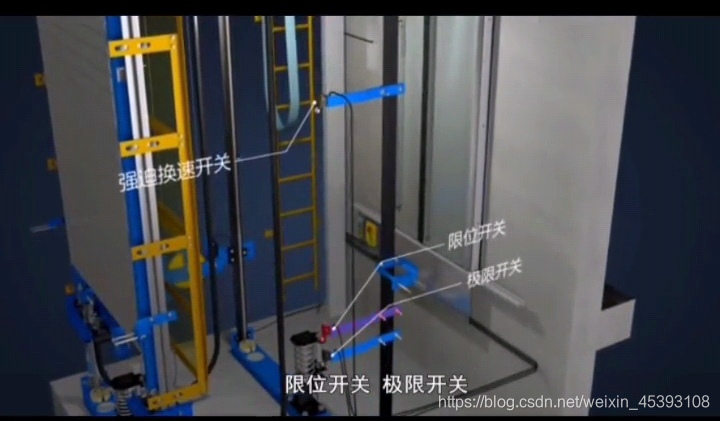

b.超载行程保护：强迫换速开关（到达目的楼层前开始减速）、限位开关（超过顶、底层平层位置时使曳引机停止并制动）、极限开关（限位开关无效时到达极限开关触动切断曳引机和制动器供电）

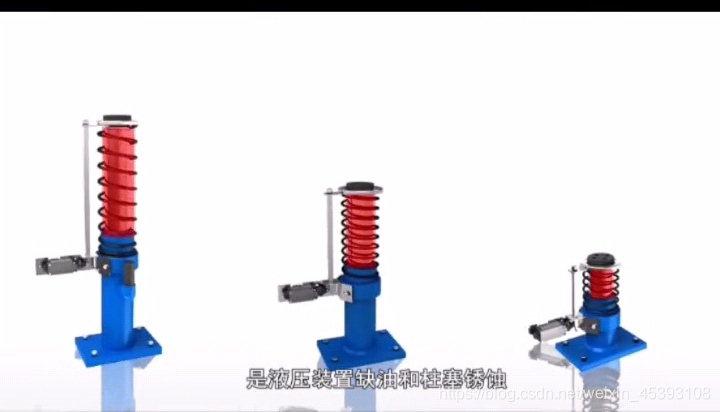

c.缓冲器：

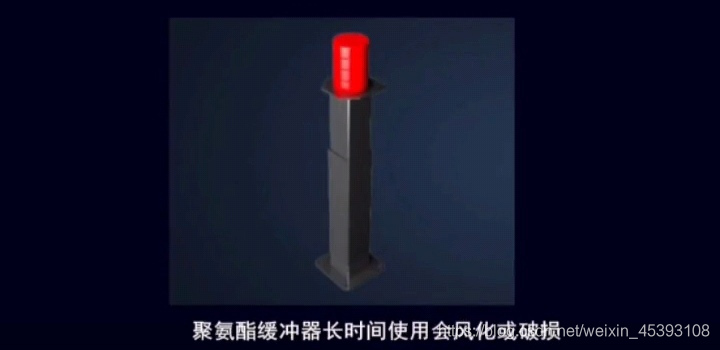

分为蓄能型（聚氨酯缓冲器-容易风化、破损）
耗能型（液压装置缺油、栓塞锈蚀）

d.防人员剪切和坠落的保护

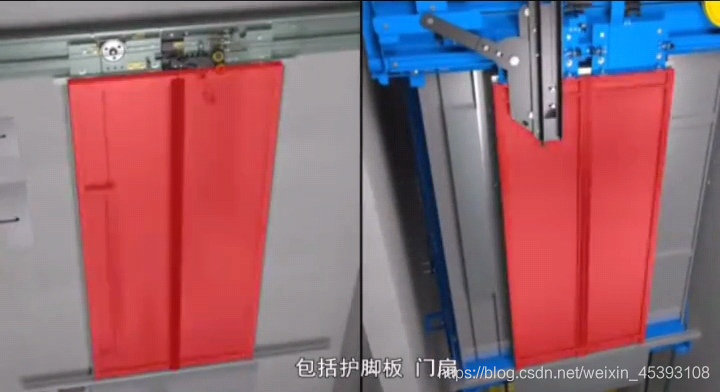

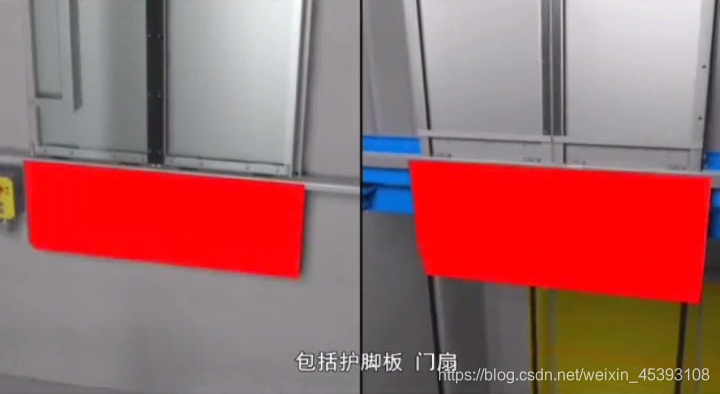

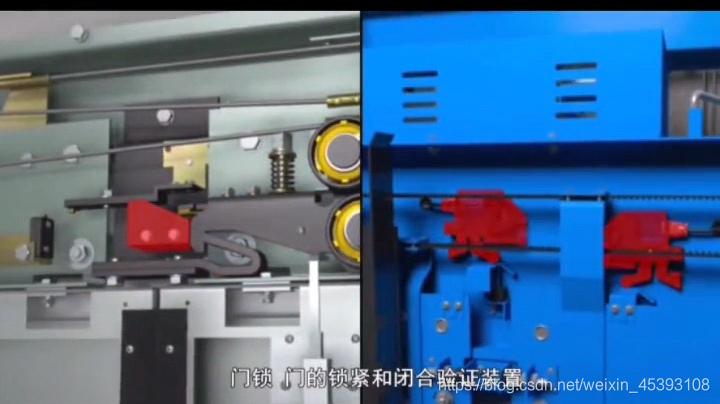

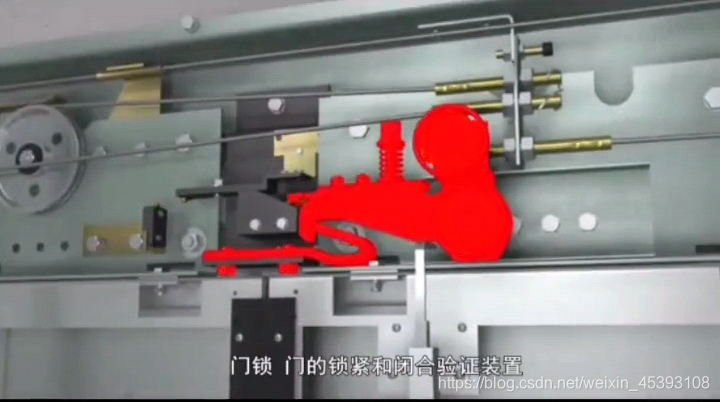

护脚板、门扇、门锁、门的锁紧和闭合验证装置




e.报警装置
f.救援装置
g.防治机械伤害装置
各种钢索的保护盖（防止被绳索意外卷入）
h.电气安全保护装置

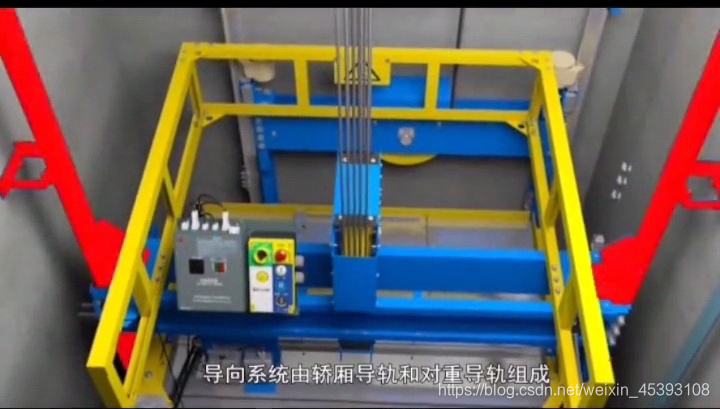

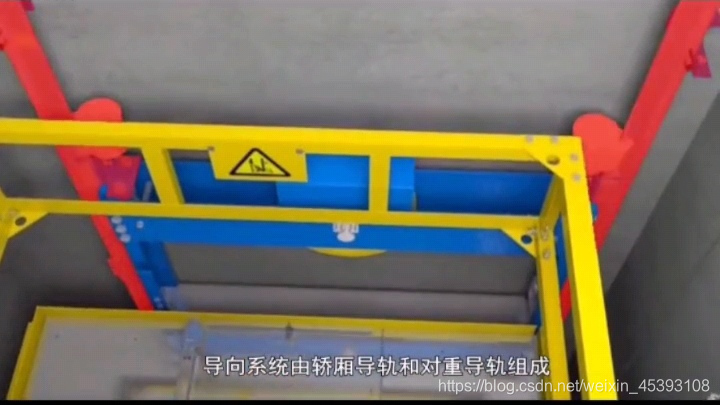

6. 导向系统
轿厢导轨、对重导轨-防止其在水平方向前后左右摆动

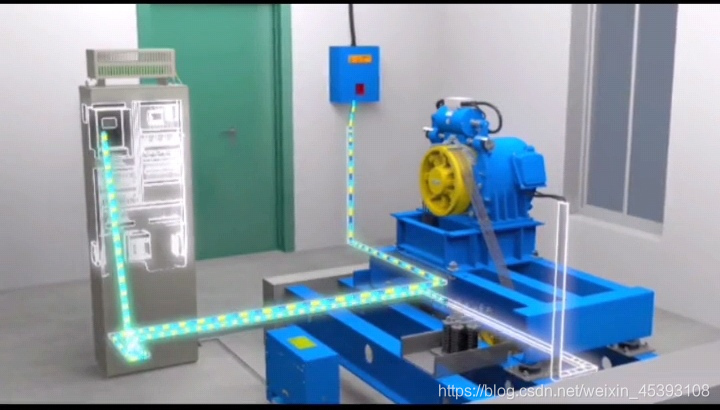

7. 电力拖动系统

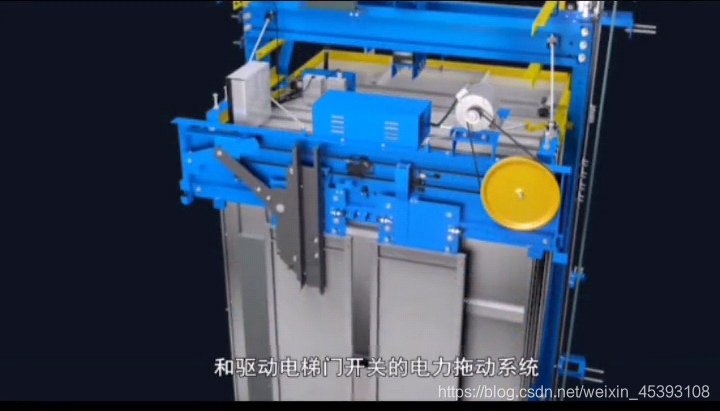

分为驱动轿厢、驱动电梯门开关

8. 电气控制系统

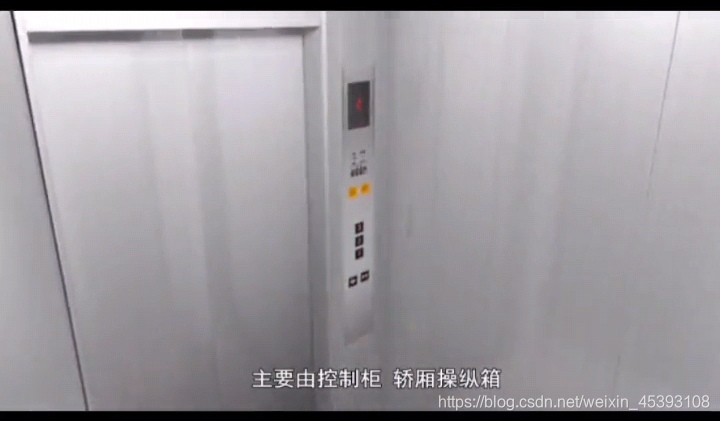

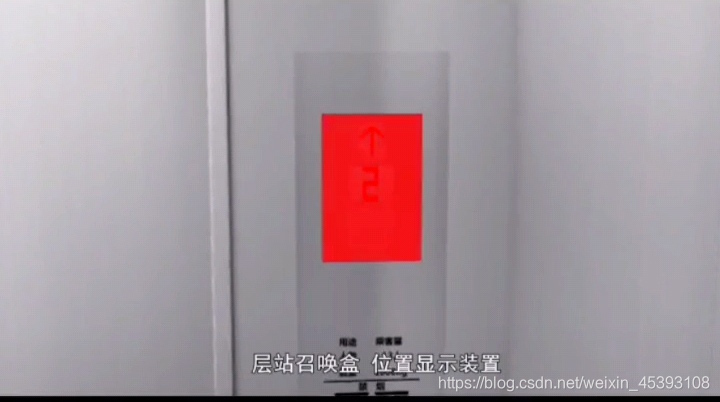

控制柜、轿厢操纵箱、层站召唤盒、位置显示装置
