利用 Flume 将 MySQL 表数据准实时抽取到 HDFS

目录

一、为什么要用到 Flume

二、Flume 简介

1. Flume 的概念

2. Event 的概念

3. Flume 架构介绍

4. Flume 的运行机制

三、安装 Hadoop 和 Flume

四、配置与测试

1. 建立 MySQL 数据库表

2. 建立相关目录与文件

3. 准备 JAR 包

4. 建立 HAWQ 外部表

5. 配置 Flume

6. 运行 Flume 代理

7. 测试准实时增量抽取

五、方案优缺点

参考：

---

一、为什么要用到 Flume

        在以前搭建 HAWQ 数据仓库实验环境时，我使用 Sqoop 抽取从 MySQL 数据库增量抽取数据到 HDFS，然后用 HAWQ 的外部表进行访问。这种方式只需要很少量的配置即可完成数据抽取任务，但缺点同样明显，那就是实时性。Sqoop 使用 MapReduce 读写数据，而 MapReduce 是为了批处理场景设计的，目标是大吞吐量，并不太关心低延时问题。就像实验中所做的，每天定时增量抽取数据一次。
        Flume 是一个海量日志采集、聚合和传输的系统，支持在日志系统中定制各类数据发送方，用于收集数据。同时，Flume 提供对数据进行简单处理，并写到各种数据接受方的能力。Flume 以流方式处理数据，可作为代理持续运行。当新的数据可用时，Flume 能够立即获取数据并输出至目标，这样就可以在很大程度上解决实时性问题。
        Flume 是最初只是一个日志收集器，但随着 flume-ng-sql-source 插件的出现，使得 Flume 从关系数据库采集数据成为可能。下面简单介绍 Flume，并详细说明如何配置 Flume 将 MySQL 表数据准实时抽取到 HDFS。


二、Flume 简介

1. Flume 的概念

        Flume 是分布式的日志收集系统，它将各个服务器中的数据收集起来并送到指定的地方去，比如说送到 HDFS，简单来说 flume 就是收集日志的，其架构如 图1 所示。

图1

2. Event 的概念

        在这里有必要先介绍一下 Flume 中 event 的相关概念：Flume 的核心是把数据从数据源（source）收集过来，在将收集到的数据送到指定的目的地（sink）。为了保证输送的过程一定成功，在送到目的地（sink）之前，会先缓存数据（channel），待数据真正到达目的地（sink）后，Flume 再删除自己缓存的数据。
       在整个数据的传输的过程中，流动的是 event，即事务保证是在 event 级别进行的。那么什么是 event 呢？Event 将传输的数据进行封装，是 Flume 传输数据的基本单位，如果是文本文件，通常是一行记录。Event 也是事务的基本单位。Event 从 source，流向 channel，再到 sink，本身为一个字节数组，并可携带 headers（头信息）信息。Event 代表着一个数据的最小完整单元，从外部数据源来，向外部的目的地去。

3. Flume 架构介绍

        Flume 之所以这么神奇，是源于它自身的一个设计，这个设计就是 agent。Agent 本身是一个 Java 进程，运行在日志收集节点——所谓日志收集节点就是服务器节点。 Agent 里面包含 3 个核心的组件：source、channel 和 sink，类似生产者、仓库、消费者的架构。

• Source：source 组件是专门用来收集数据的，可以处理各种类型、各种格式的日志数据,包括 avro、thrift、exec、jms、spooling directory、netcat、sequence generator、syslog、http、legacy、自定义。
• Channel：source 组件把数据收集来以后，临时存放在 channel 中，即 channel 组件在 agent 中是专门用来存放临时数据的——对采集到的数据进行简单的缓存，可以存放在 memory、jdbc、file 等等。
• Sink：sink 组件是用于把数据发送到目的地的组件，目的地包括 hdfs、logger、avro、thrift、ipc、file、null、Hbase、solr、自定义。

4. Flume 的运行机制

        Flume 的核心就是一个 agent，这个 agent 对外有两个进行交互的地方，一个是接受数据输入的 source，一个是数据输出的 sink，sink 负责将数据发送到外部指定的目的地。source 接收到数据之后，将数据发送给 channel，chanel 作为一个数据缓冲区会临时存放这些数据，随后 sink 会将 channel 中的数据发送到指定的地方，例如 HDFS 等。注意：只有在 sink 将 channel 中的数据成功发送出去之后，channel 才会将临时数据进行删除，这种机制保证了数据传输的可靠性与安全性。

三、安装 Hadoop 和 Flume

        我的实验在 HDP 2.5.0 上进行，HDP 安装中包含 Flume，只要配置 Flume 服务即可。HDP 的安装步骤参见“HAWQ技术解析（二） —— 安装部署”

四、配置与测试

1. 建立 MySQL 数据库表

        建立测试表并添加数据。

use test;

create table  wlslog
(id         int not null,
 time_stamp varchar(40),
 category   varchar(40),
 type       varchar(40),
 servername varchar(40),
 code       varchar(40),
 msg        varchar(40),
 primary key ( id )
);

insert into wlslog(id,time_stamp,category,type,servername,code,msg) values(1,'apr-8-2014-7:06:16-pm-pdt','notice','weblogicserver','adminserver','bea-000365','server state changed to standby');
insert into wlslog(id,time_stamp,category,type,servername,code,msg) values(2,'apr-8-2014-7:06:17-pm-pdt','notice','weblogicserver','adminserver','bea-000365','server state changed to starting');
insert into wlslog(id,time_stamp,category,type,servername,code,msg) values(3,'apr-8-2014-7:06:18-pm-pdt','notice','weblogicserver','adminserver','bea-000365','server state changed to admin');
insert into wlslog(id,time_stamp,category,type,servername,code,msg) values(4,'apr-8-2014-7:06:19-pm-pdt','notice','weblogicserver','adminserver','bea-000365','server state changed to resuming');
insert into wlslog(id,time_stamp,category,type,servername,code,msg) values(5,'apr-8-2014-7:06:20-pm-pdt','notice','weblogicserver','adminserver','bea-000361','started weblogic adminserver');
insert into wlslog(id,time_stamp,category,type,servername,code,msg) values(6,'apr-8-2014-7:06:21-pm-pdt','notice','weblogicserver','adminserver','bea-000365','server state changed to running');
insert into wlslog(id,time_stamp,category,type,servername,code,msg) values(7,'apr-8-2014-7:06:22-pm-pdt','notice','weblogicserver','adminserver','bea-000360','server started in running mode');
commit;

2. 建立相关目录与文件

（1）创建本地状态文件

mkdir -p /var/lib/flume
cd /var/lib/flume
touch sql-source.status
chmod -R 777 /var/lib/flume

（2）建立 HDFS 目标目录

hdfs dfs -mkdir -p /flume/mysql
hdfs dfs -chmod -R 777 /flume/mysql

3. 准备 JAR 包

        从http://book2s.com/java/jar/f/flume-ng-sql-source/download-flume-ng-sql-source-1.3.7.html下载 flume-ng-sql-source-1.3.7.jar 文件，并复制到 Flume 库目录。

cp flume-ng-sql-source-1.3.7.jar /usr/hdp/current/flume-server/lib/

        将 MySQL JDBC 驱动 JAR 包也复制到 Flume 库目录。

cp mysql-connector-java-5.1.17.jar /usr/hdp/current/flume-server/lib/mysql-connector-java.jar

4. 建立 HAWQ 外部表

create external table ext_wlslog
(id         int,
 time_stamp varchar(40),
 category   varchar(40),
 type       varchar(40),
 servername varchar(40),
 code       varchar(40),
 msg        varchar(40)
) location ('pxf://mycluster/flume/mysql?profile=hdfstextmulti') format 'csv' (quote=e'"');

5. 配置 Flume

        在 Ambari -> Flume -> Configs -> flume.conf 中配置如下属性：

agent.channels.ch1.type = memory
agent.sources.sql-source.channels = ch1
agent.channels = ch1
agent.sinks = HDFS

agent.sources = sql-source
agent.sources.sql-source.type = org.keedio.flume.source.SQLSource

agent.sources.sql-source.connection.url = jdbc:mysql://172.16.1.127:3306/test
agent.sources.sql-source.user = root
agent.sources.sql-source.password = 123456
agent.sources.sql-source.table = wlslog
agent.sources.sql-source.columns.to.select = *

agent.sources.sql-source.incremental.column.name = id
agent.sources.sql-source.incremental.value = 0

agent.sources.sql-source.run.query.delay=5000

agent.sources.sql-source.status.file.path = /var/lib/flume
agent.sources.sql-source.status.file.name = sql-source.status

agent.sinks.HDFS.channel = ch1
agent.sinks.HDFS.type = hdfs
agent.sinks.HDFS.hdfs.path = hdfs://mycluster/flume/mysql
agent.sinks.HDFS.hdfs.fileType = DataStream
agent.sinks.HDFS.hdfs.writeFormat = Text
agent.sinks.HDFS.hdfs.rollSize = 268435456
agent.sinks.HDFS.hdfs.rollInterval = 0
agent.sinks.HDFS.hdfs.rollCount = 0

        Flume 在 flume.conf 文件中指定 Source、Channel 和 Sink 相关的配置，各属性描述如 表1 所示。

属性	描述
agent.channels.ch1.type	Agent 的 channel 类型
agent.sources.sql-source.channels	Source 对应的 channel 名称
agent.channels	Channel 名称
agent.sinks	Sink 名称
agent.sources	Source 名称
agent.sources.sql-source.type	Source 类型
agent.sources.sql-source.connection.url	数据库 URL
agent.sources.sql-source.user	数据库用户名
agent.sources.sql-source.password	数据库密码
agent.sources.sql-source.table	数据库表名
agent.sources.sql-source.columns.to.select	查询的列
agent.sources.sql-source.incremental.column.name	增量列名
agent.sources.sql-source.incremental.value	增量初始值
agent.sources.sql-source.run.query.delay	发起查询的时间间隔，单位是毫秒
agent.sources.sql-source.status.file.path	状态文件路径
agent.sources.sql-source.status.file.name	状态文件名称
agent.sinks.HDFS.channel	Sink 对应的 channel 名称
agent.sinks.HDFS.type	Sink 类型
agent.sinks.HDFS.hdfs.path	Sink 路径
agent.sinks.HDFS.hdfs.fileType	流数据的文件类型
agent.sinks.HDFS.hdfs.writeFormat	数据写入格式
agent.sinks.HDFS.hdfs.rollSize	目标文件轮转大小，单位是字节
agent.sinks.HDFS.hdfs.rollInterval	hdfs sink 间隔多长将临时文件滚动成最终目标文件，单位是秒；如果设置成 0，则表示不根据时间来滚动文件
agent.sinks.HDFS.hdfs.rollCount	当 events 数据达到该数量时候，将临时文件滚动成目标文件；如果设置成 0，则表示不根据 events 数据来滚动文件

表1

6. 运行 Flume 代理

        保存上一步的设置，然后重启 Flume 服务，如 图2 所示。

图2

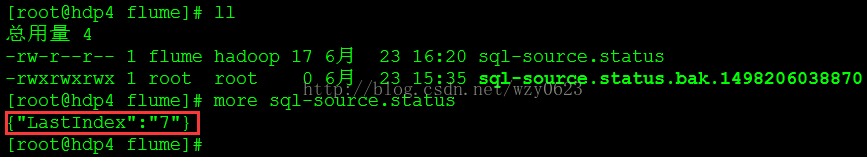

        重启后，状态文件已经记录了将最新的 id 值 7，如 图3 所示。

图3

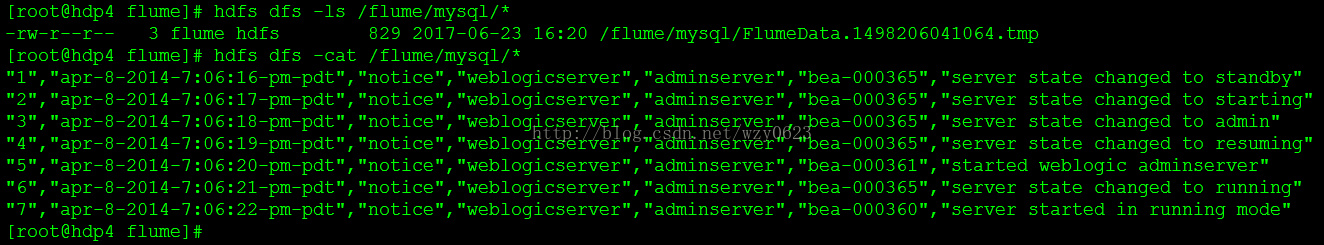

        查看目标路径，生成了一个临时文件，其中有 7 条记录，如 图4 所示。

图4

        查询 HAWQ 外部表，结果也有全部 7 条数据，如 图5 所示。

图5

        至此，初始数据抽取已经完成。

7. 测试准实时增量抽取

        在源表中新增 id 为 8、9、10 的三条记录。

use test;
insert into wlslog(id,time_stamp,category,type,servername,code,msg) values(8,'apr-8-2014-7:06:22-pm-pdt','notice','weblogicserver','adminserver','bea-000360','server started in running mode');
insert into wlslog(id,time_stamp,category,type,servername,code,msg) values(9,'apr-8-2014-7:06:22-pm-pdt','notice','weblogicserver','adminserver','bea-000360','server started in running mode');
insert into wlslog(id,time_stamp,category,type,servername,code,msg) values(10,'apr-8-2014-7:06:22-pm-pdt','notice','weblogicserver','adminserver','bea-000360','server started in running mode');
commit;

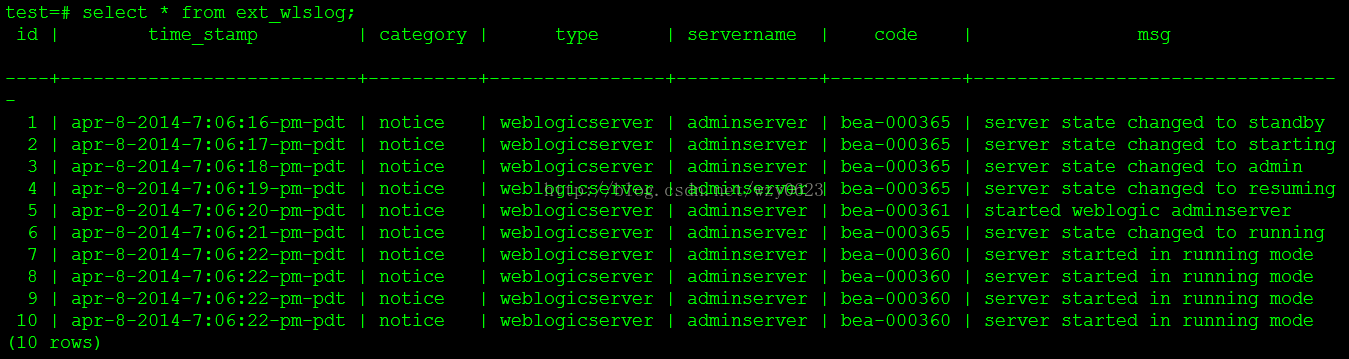

        5 秒之后查询 HAWQ 外部表，从 图6 可以看到，已经查询出全部 10 条数据，准实时增量抽取成功。

图6

五、方案优缺点

        利用 Flume 采集关系数据库表数据最大的优点是配置简单，不用编程。相比 tungsten-replicator 的复杂性，Flume 只要在 flume.conf 文件中配置 source、channel 及 sink 的相关属性，已经没什么难度了。而与现在很火的 canal 比较，虽然不够灵活，但毕竟一行代码也不用写。再有该方案采用普通 SQL 轮询的方式实现，具有通用性，适用于所有关系库数据源。
        这种方案的缺点与其优点一样突出，主要体现在以下几方面。

• 在源库上执行了查询，具有入侵性。
• 通过轮询的方式实现增量，只能做到准实时，而且轮询间隔越短，对源库的影响越大。
• 只能识别新增数据，检测不到删除与更新。
• 要求源库必须有用于表示增量的字段。

        即便有诸多局限，但用 Flume 抽取关系库数据的方案还是有一定的价值，特别是在要求快速部署、简化编程，又能满足需求的应用场景，对传统的 Sqoop 方式也不失为一种有效的补充。
