Arcgis Javascript那些事儿（二）--要素画图编辑

1、获取要素服务地址

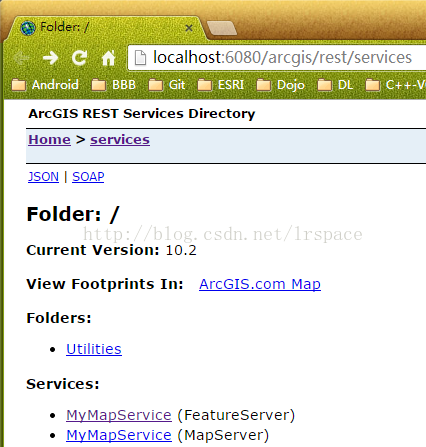

发布服务MyMapService后，可以在ArcGIS Server的Services Directory中可以看到一个名为MyMapService (FeatureServer)服务，括号中的FeatureServer表明该服务为要素服务。

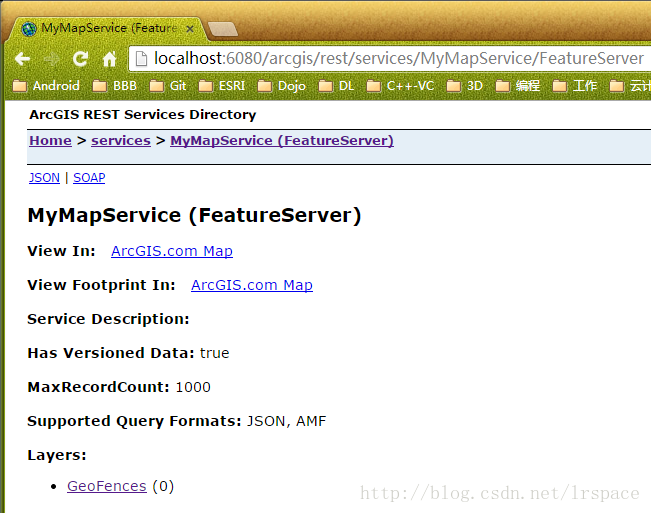

点击进入后可以看到其中包含的Layer如下

点击其中的GeoFences图层，该网页地址即为后续程序中用到的服务地址。

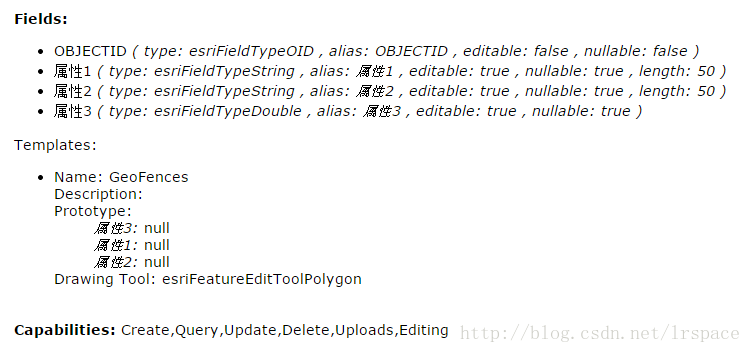

并且看到详细信息，其中属性信息和图层编辑能力均可以看到。

2、FeatureLayer.applyEdits函数说明

applyEdits函数是FeatureLayer类中的一个方法，主要作用是修改featurelayer的要素，但仅对要素服务（feature service）

函数形式：applyEdits(adds?, updates?, deletes?, callback?, errback?)

返回类型：dojo.Deferred

参数表：

1）<Graphic[]> adds 可选项 要被添加到要素服务中的图层中的要素数组。新要素通常由Draw工具条创建。

2）<Graphic[]> updates 可选项 几何对象和属性有所改变的要素数组。要素必须有一个有效的OBJECTID。要素的几何对象通常由Edit工具条修改。属性使用Attribute Inspector修改。

3）<Graphic[]> deletes 可选项 待删除的要素数组，这些要素必须有有效的OBJECTID。

4）<Function> callback 可选项 当操作完成时本函数会被调用。传给本函数的参数和onEditsComplete事件中的一样。

5）<Function> callback 可选项 如果有错误发生将会返回一个错误对象。

例子：

[javascript]  view plain  copy



1. require([
2.   "esri/layers/FeatureLayer", ...
3. ], function(FeatureLayer, ... ) {
4.   var firePerimeterFL = new FeatureLayer( ... );
5.   var targetGraphic = firePerimeterFL.getSelectedFeatures()[0].setGeometry(reshapedGeometry);
6.   firePerimeterFL.applyEdits(null, [targetGraphic], null);
7.   ...
8. });

3、增加要素

参照ESRI网站例子，但并没有使用TemplatePicker而是直接用Draw来画Graphic增加要素。这里仅以增加面状要素为例，主要步骤如下：
1）将底图添加到Map中

[javascript]  view plain  copy



1. myMap = new Map("mapDiv");
2.
3. var myTiledMapServiceLayer = new ArcGISDynamicMapServiceLayer(
4.     "http://localhost:6080/arcgis/rest/services/XZAirportBaseMap/MapServer");
5.
6. myTiledMapServiceLayer.setDisableClientCaching(true);
7.
8. myMap.addLayer(myTiledMapServiceLayer);

2）由要素服务创建FeatureLayer，使用Map类中的addLayers函数添加到Map中，在Map执行完成addLayers函数后会响应layers-add-result事件，执行initSelectToolbar

[javascript]  view plain  copy



1. var myFeatureLayer = new FeatureLayer("http://localhost:6080/arcgis/rest/services/MyMapService/FeatureServer/0", {
2.     outFields: ["属性1", "属性2", "属性3"]
3. });
4.
5. myMap.addLayers([myFeatureLayer]);
6.
7. myMap.on("layers-add-result", initSelectToolbar);

3）在FeatureLayer的edits-complete事件中完成底图刷新工作

[javascript]  view plain  copy



1. myFeatureLayer.on("edits-complete", function() {
2.     myTiledMapServiceLayer.refresh();
3. })

4），此时响应相应按钮点击事件，启动Draw工具

[javascript]  view plain  copy



1. var drawToolbar = new Draw(myMap);
2.         on(dom.byId("addFence"), "click", function(evt) {
3.             drawToolbar.activate(Draw.POLYGON);
4.         });

5）在draw-end事件响应中使用FeatureLayer.applyEdits函数将Graphic保存到FeatureLayer 中，需要注意的是必须为Graphic添加OBJECTID属性，并且类型为数值型

[javascript]  view plain  copy



1. function initSelectToolbar(evt) {
2.             var petroFieldsFL = evt.layers[0].layer;
3.
4.             drawToolbar.on("draw-end", function(evt) {
5.                 drawToolbar.deactivate();
6.                 //获取要素个数
7.                 currentGraphciNo = petroFieldsFL.graphics.length;
8.                 //获取最后一个要素的OBJECTID，并转为数值类型
9.                 currentObj = Number(petroFieldsFL.graphics[currentGraphciNo - 1].attributes['OBJECTID']);
10.                 //设置新增Graphic的属性，OBJECTID必须设置，其余可以设为NULL
11.                 var attr = {
12.                     "OBJECTID": currentObj + 1
13.                 };
14.                 //产生新的Graphic
15.                 var newGraphic = new Graphic(evt.geometry, null, attr);
16.                 //使用applyEdits函数将Graphic保存到FeatureLayer中
17.                 petroFieldsFL.applyEdits([newGraphic], null, null);
18.             });
19.         }

4、删除要素

删除要素和增加要素类似，同样使用FeatureLayer.applyEdits函数.前两步和增加要素中的1）2）相同，这里规定双击删除要素，因此在FeatureLayer的dbl-click事件中使用如下代码：

[javascript]  view plain  copy



1. function initSelectToolbar(evt) {
2.     var petroFieldsFL = evt.layers[0].layer;
3.
4.     petroFieldsFL.on("dbl-click", function(evt) {
5.             event.stop(evt);
6.             petroFieldsFL.applyEdits(null, null, [evt.graphic]);
7.     });
8.
9. }
