Translucent System Bars-4.4新特性

Toolbar-5.0新特性

NavigationDrawer 简介

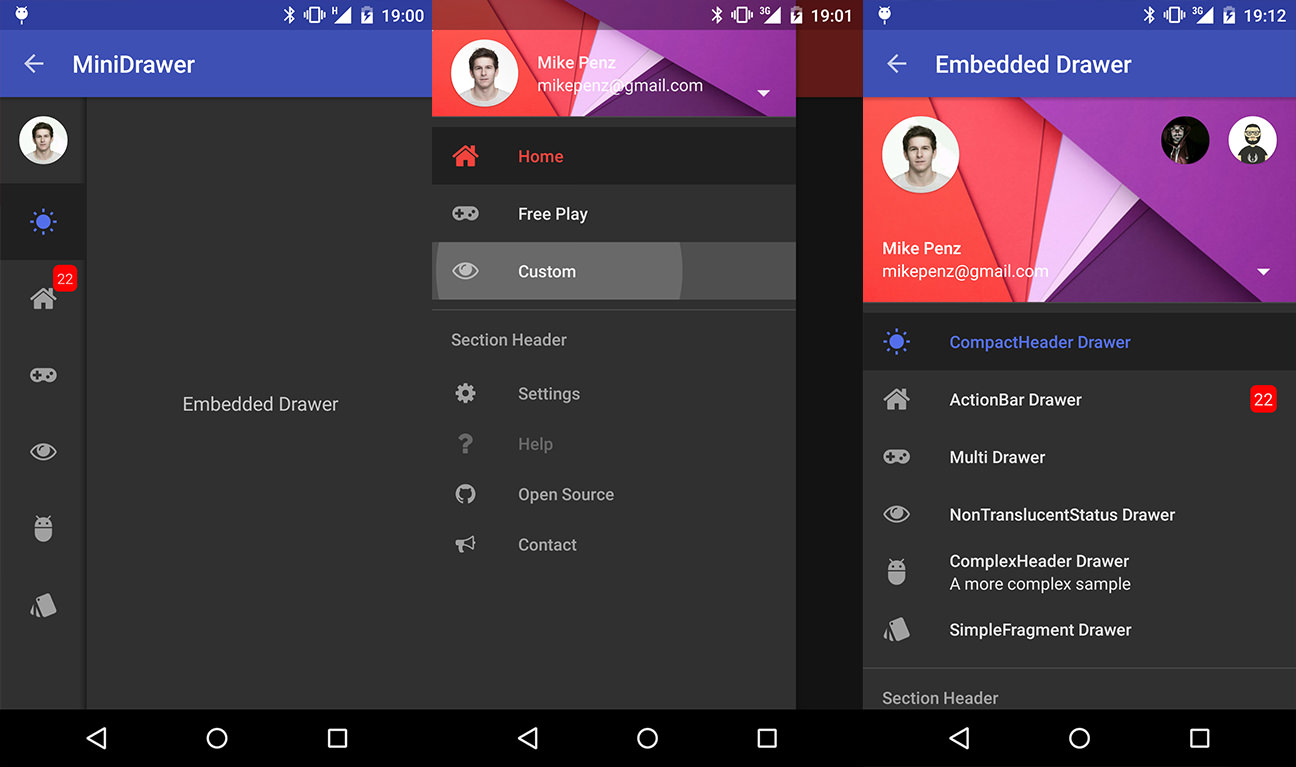

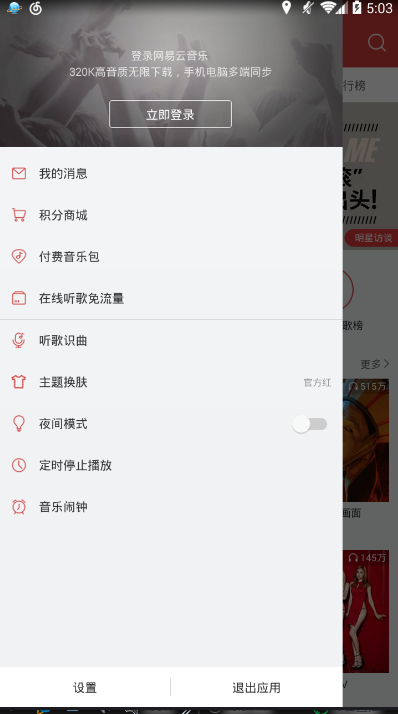

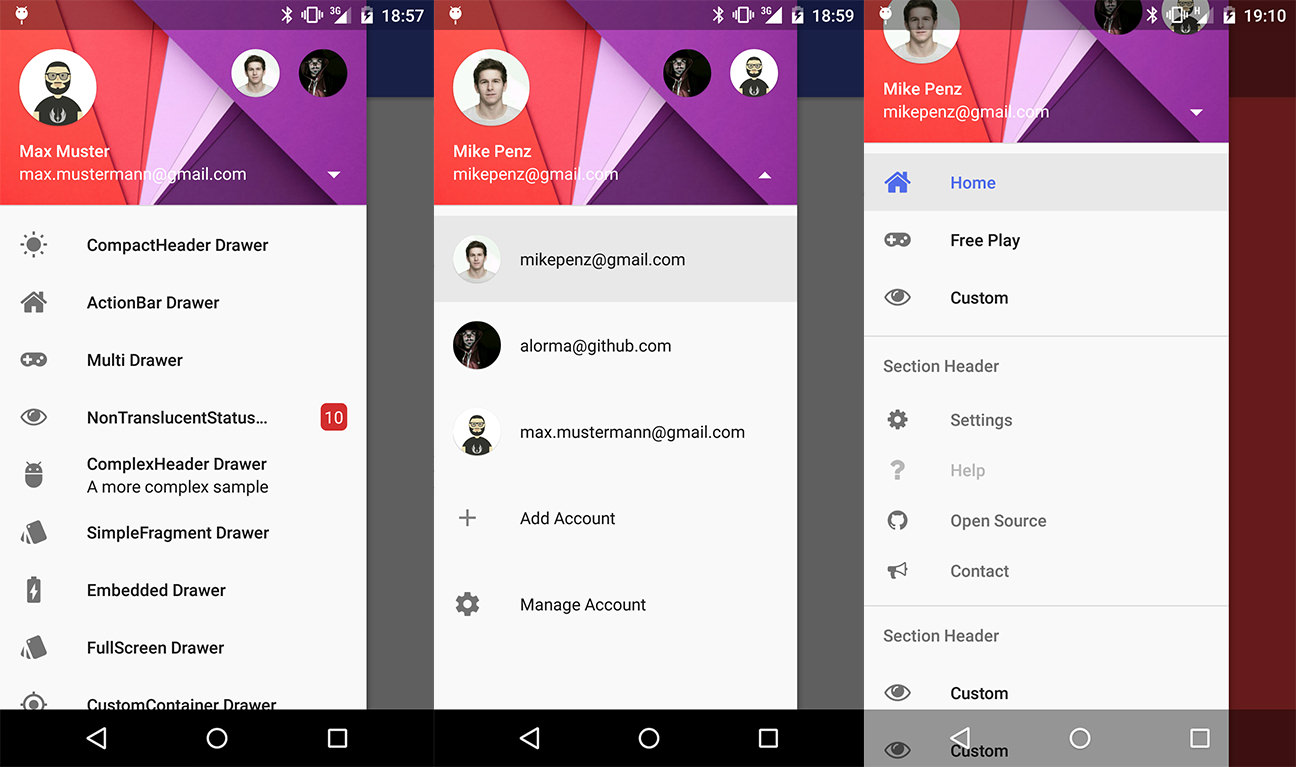

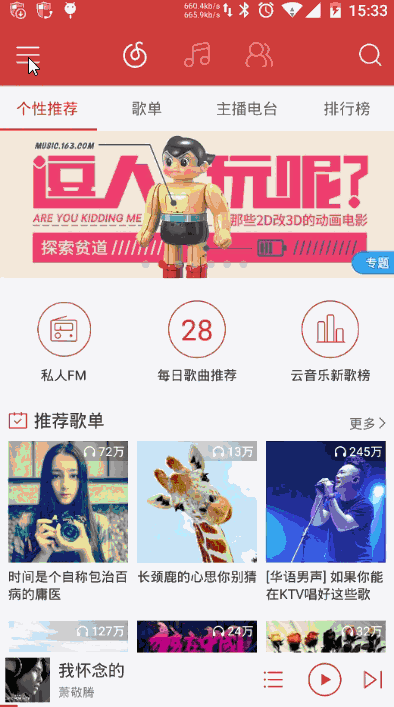

NavigationDrawer 是 Google 在 Material Design 中推出的一种侧滑导航栏设计风格。说起来很抽象，我们来看下网易云音乐侧滑导航栏的实现效果

这里写图片描述

想有漂亮的 Material Design，Google 已提供 Android Design Support Library 可供使用。它支援 Android 2.1 或以上，提供不少好用的 UI element，可方便做到 Material Design Pattern 的效果。

为了实现这种效果，Google官方推出一个新控件 —— DrawerLayout 。而在 DrawerLayout 没诞生之前，需求中需要实现侧滑导航效果时，我们通常会选择去选择一些成熟的第三方开源库（如最有名的 SlidingMenu）来实现类似的效果。

既然官方有提供，我们为何不使用呢？不用引入第三方的jar，避免65536（你懂得），还能减少APP的体积，关键是使用起来简单，何乐而不为之呢？

DrawerLayout基本使用

英文666的童鞋可以查看这里How To Make Material Design Navigation Drawer With Header View

一般情况下，在DrawerLayout布局下只会存在两个子布局：

内容布局
侧滑菜单布局

这两个布局的关键在于 android:layout_gravity属性的设置。

如果你把其中一个子布局设置成了左侧滑菜单，只需要设置 android:layout_gravity=”start” 即可（也可以是left, 右侧滑为end或者right）。
没有设置的布局自然成为了内容布局

对，就这么简单…..按照常规，先上效果图，然后上code

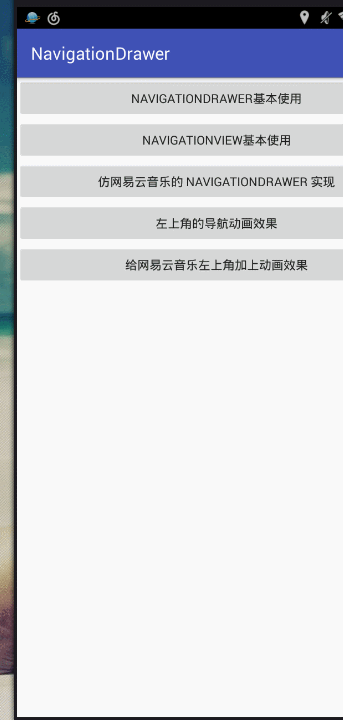

效果图

这里写图片描述

Code

activity_naviation_drawer_base_use.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">


    <android.support.v4.widget.DrawerLayout
        android:id="@+id/simple_navigation_drawer"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <!--内容视图-->
        <include
            android:id="@+id/tv_content"
            layout="@layout/drawer_content_layout"
            android:layout_width="match_parent"
            android:layout_height="match_parent" />

        <!--左侧滑菜单栏-->
        <include
            layout="@layout/drawer_menu_layout"
            android:layout_width="250dp"
            android:layout_height="match_parent"
            android:layout_gravity="start" />

        <!--右侧滑菜单栏-->
        <include
            layout="@layout/drawer_menu_layout"
            android:layout_width="250dp"
            android:layout_height="match_parent"
            android:layout_gravity="end" />


    </android.support.v4.widget.DrawerLayout>


</RelativeLayout>

drawer_content_layout.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:gravity="center_vertical"
        android:orientation="horizontal">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="setScrimColor: " />

        <RadioGroup
            android:id="@+id/rg_scrim_color"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:orientation="horizontal">

            <RadioButton
                android:id="@+id/rbtn_pink"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:drawableLeft="@mipmap/pink" />

            <RadioButton
                android:id="@+id/rbtn_green"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:drawableLeft="@mipmap/green" />

            <RadioButton
                android:id="@+id/rbtn_blue"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:drawableLeft="@mipmap/blue" />

        </RadioGroup>
    </LinearLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_margin="10dp"
        android:gravity="center_vertical"
        android:orientation="horizontal">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="openDrawer: " />

        <RadioGroup
            android:id="@+id/rg_open_drawer"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:orientation="horizontal">

            <RadioButton
                android:id="@+id/rbtn_from_left"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="left | start" />

            <RadioButton
                android:id="@+id/rbtn_from_right"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="right | end" />

        </RadioGroup>
    </LinearLayout>
</LinearLayout>

drawer_menu_layout.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="250dp"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <TextView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="@color/color_f5f5f5"
        android:gravity="center"
        android:text="@string/simple_navigation_drawer" />
</LinearLayout>

NaviationDrawerBaseUseAct.java

package com.turing.navigationdrawer;

import android.os.Bundle;
import android.support.v4.widget.DrawerLayout;
import android.support.v7.app.AppCompatActivity;
import android.view.Gravity;
import android.view.View;
import android.widget.RadioGroup;
import android.widget.Toast;

public class NaviationDrawerBaseUseAct extends AppCompatActivity implements RadioGroup.OnCheckedChangeListener{

    private DrawerLayout drawerLayout ;
    private RadioGroup rg_setScrimColor ,rg_openDrawer ;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_naviation_drawer_base_use);

        initView();
        initEvents();

    }

    private void initView() {
        //DrawerLayout
        drawerLayout = (DrawerLayout) findViewById(R.id.simple_navigation_drawer);

        //RadioGroup
        rg_setScrimColor = (RadioGroup) findViewById(R.id.rg_scrim_color);
        rg_openDrawer = (RadioGroup) findViewById(R.id.rg_open_drawer);


    }

    private void initEvents() {

        //监听DrawerLayout的侧滑
        drawerLayout.setDrawerListener(new DrawerLayout.DrawerListener() {
            @Override
            public void onDrawerSlide(View drawerView, float slideOffset) {

            }

            @Override
            public void onDrawerOpened(View drawerView) {
                Toast.makeText(NaviationDrawerBaseUseAct.this, "onDrawerOpened", Toast.LENGTH_SHORT).show();
            }

            @Override
            public void onDrawerClosed(View drawerView) {
                Toast.makeText(NaviationDrawerBaseUseAct.this, "onDrawerClosed", Toast.LENGTH_SHORT).show();
            }

            @Override
            public void onDrawerStateChanged(int newState) {

            }
        });

        // RadioGroup 监听事件
        rg_setScrimColor.setOnCheckedChangeListener(this);
        rg_openDrawer.setOnCheckedChangeListener(this);

    }

    /**
     *  RadioButton被选中后的操作
     * @param group
     * @param checkedId
     */
    @Override
    public void onCheckedChanged(RadioGroup group, int checkedId) {
        switch (checkedId){
            case R.id.rbtn_pink:
                drawerLayout.setScrimColor(getResources().getColor(R.color.color_e81d62));
                break;
            case R.id.rbtn_green:
                drawerLayout.setScrimColor(getResources().getColor(R.color.color_4bae4f));
                break;
            case R.id.rbtn_blue:
                drawerLayout.setScrimColor(getResources().getColor(R.color.color_2095f2));
                break;
            case R.id.rbtn_from_left:
                drawerLayout.openDrawer(Gravity.LEFT);//打开菜单栏
                break;
            case R.id.rbtn_from_right:
                drawerLayout.openDrawer(Gravity.RIGHT);
                break;
            default:
                break;
        }
    }
}

注意事项

DrawerLayout 为 v4包中的 android.support.v4.widget.DrawerLayout
DrawerLayout的监听事件 new DrawerLayout.DrawerListener(){…}
Google为我们提供了DrawerLayout常用的API，比如打开或者关闭侧滑栏、控制侧滑栏的方向、设置滑动时渐变的阴影颜色和监听滑动事件等，详见官方API
DrawerLayout 中的android:layout_width需要设置成match_parent，不能设置成wrap_content，否则会抛出 DrawerLayout must be measured with MeasureSpec.EXACTLY error
-

效果图

这里写图片描述

NavigationView

官方文档

Represents a standard navigation menu for application. The menu contents can be populated by a menu resource file.

NavigationView is typically placed inside a DrawerLayout.

 <android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
     xmlns:app="http://schemas.android.com/apk/res-auto"
     android:id="@+id/drawer_layout"
     android:layout_width="match_parent"
     android:layout_height="match_parent"
     android:fitsSystemWindows="true">

     <!-- Your contents -->

     <android.support.design.widget.NavigationView
         android:id="@+id/navigation"
         android:layout_width="wrap_content"
         android:layout_height="match_parent"
         android:layout_gravity="start"
         app:menu="@menu/my_navigation_items" />
 </android.support.v4.widget.DrawerLayout>

概述

在Google推出NavigationDrawer设计中，NavigationView和DrawerLayout是官方推荐的最佳组合。

NavigationView是一个导航菜单框架，使用menu资源填充数据，使我们可以更简单高效的实现导航菜单。它提供了不错的默认样式、选中项高亮、分组单选、分组子标题、以及可选的Header.

在使用NavigationView之前，因为它Android Design Support Library（Material Design的兼容包）中，所以我们需要在build.gradle中加入 compile ‘com.android.support:design:23.1.1’

apply plugin: 'com.android.application'

android {
    compileSdkVersion 23
    buildToolsVersion "23.0.2"

    defaultConfig {
        applicationId "com.turing.navigationdrawer"
        minSdkVersion 10
        targetSdkVersion 23
        versionCode 1
        versionName "1.0"
    }
    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
        }
    }
}

dependencies {
    compile fileTree(dir: 'libs', include: ['*.jar'])
    testCompile 'junit:junit:4.12'
    compile 'com.android.support:appcompat-v7:23.1.1'
    compile 'com.android.support:design:23.1.1'
}

引用注意事项：

工程配置的 compileSdkVersion 是 23 ，所以需要引入 com.android.support:design：23.x.x 的版本。需要吐槽的是，这里如果你引入了 com.android.support:design：23.1.0 ，工程运行后 NavigationView 会报一个 android.view.InflateException：xxxxxx 的错误

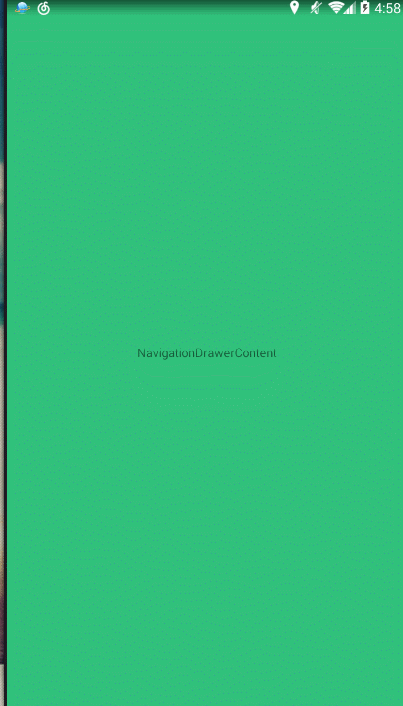

运行效果

这里写图片描述

Code

最主要的两个属性分别是：

app:headerLayout接收一个layout，作为导航菜单顶部的Header，可选项。
app:menu接收一个menu，作为导航菜单的菜单项，几乎是必选项，不然这个控件就失去意义了。但也可以在运行时动态改变menu属性。
用于NavigationView的典型menu文件，应该是一个可选中菜单项的集合。其中checked=”true”的item将会高亮显示，这可以确保用户知道当前选中的菜单项是哪个。item的选中状态也可以在代码中设置。

activity_navigation_view_base_use.xml

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawer"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/color_31c27c">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:orientation="vertical">

        <TextView
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center"
            android:text="NavigationDrawerContent" />
    </LinearLayout>

    <android.support.design.widget.NavigationView
        android:id="@+id/navigation_view"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        app:headerLayout="@layout/navigation_drawer_header"
        app:menu="@menu/navigation_drawer_menu" />

</android.support.v4.widget.DrawerLayout>

navigation_drawer_header.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="250dp"
    android:background="@color/color_512da8">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentBottom="true"
        android:layout_alignParentLeft="true"
        android:layout_margin="10dp"
        android:text="HeaderLayout"
        android:textColor="@android:color/white"
        android:textSize="18sp" />
</RelativeLayout>

menu/navigation_drawer_menu.xml

在menu目录下

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">

    <group android:checkableBehavior="single">
        <item
            android:id="@+id/item_green"
            android:icon="@mipmap/green"
            android:title="Green" />
        <item
            android:id="@+id/item_blue"
            android:icon="@mipmap/blue"
            android:title="Blue" />
        <item
            android:id="@+id/item_pink"
            android:icon="@mipmap/pink"
            android:title="Pink" />
    </group>

    <item android:title="SubItems">
        <menu>
            <item
                android:id="@+id/subitem_01"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem01" />
            <item
                android:id="@+id/subitem_02"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem02" />
            <item
                android:id="@+id/subitem_03"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem03" />
        </menu>
    </item>

    <item android:title="SubItems">
        <menu>
            <item
                android:id="@+id/subitem_04"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem04" />
            <item
                android:id="@+id/subitem_05"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem05" />
            <item
                android:id="@+id/subitem_06"
                android:icon="@mipmap/ic_launcher"
                android:title="SubItem06" />
        </menu>
    </item>
</menu>

NavigationViewBaseUseAct.java

package com.turing.navigationdrawer;

import android.os.Bundle;
import android.support.design.widget.NavigationView;
import android.support.v4.widget.DrawerLayout;
import android.support.v7.app.AppCompatActivity;
import android.view.MenuItem;
import android.view.Window;
import android.widget.Toast;

public class NavigationViewBaseUseAct extends AppCompatActivity {

    private DrawerLayout drawerLayout;
    private NavigationView navigationView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        supportRequestWindowFeature(Window.FEATURE_NO_TITLE);
        setContentView(R.layout.activity_navigation_view_base_use);


        drawerLayout = (DrawerLayout) findViewById(R.id.drawer);
        navigationView = (NavigationView) findViewById(R.id.navigation_view);
        //设置菜单图标恢复本来的颜色,不设置的话 是没有颜色的......
        navigationView.setItemIconTintList(null);
        // 设置监听事件
        navigationView.setNavigationItemSelectedListener(new NavigationView.OnNavigationItemSelectedListener() {
            @Override
            public boolean onNavigationItemSelected(MenuItem item) {
                switch (item.getItemId()){
                    case R.id.subitem_01:
                        Toast.makeText(NavigationViewBaseUseAct.this, "sub item 01", Toast.LENGTH_SHORT).show();
                        break;
                    default:
                        break;
                }
                // 关闭drawerlayout
                drawerLayout.closeDrawers();
                return true;
            }
        });
    }
}

注意事项：

-第一次运行代码的时候，图标的颜色居然都是灰色的….代码中可以调用下面这个APInavigationView.setItemIconTintList(null);//设置菜单图标恢复本来的颜色

NavigationView 基本已经规定设置好了大小距离，留给我们可以改动的空间并不多。详见官方文档（自备梯子）如果你想调整一下菜单的布局宽高之类的，基本是不可能的了

仿网易云音乐的 NavigationDrawer 实现

官方运行图

这里写图片描述

里面的图标，可以下载APP，解压后，去文件夹里取出来~

主要就是一个线性布局的菜单并结合了 Translucent System Bar 的特性。

Code

activity_cloud_music.xml

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/drawer"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@color/color_cd3e3a">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:fitsSystemWindows="true"
        android:orientation="vertical">

        <TextView
            android:layout_width="match_parent"
            android:layout_height="65dp"
            android:background="@color/color_cd3e3a"
            android:gravity="center"
            android:text="网易云音乐"
            android:textColor="@android:color/white"
            android:textSize="18sp" />

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:background="@android:color/white"
            android:orientation="vertical">

        </LinearLayout>
    </LinearLayout>

    <LinearLayout
        android:id="@+id/navigation_view"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        android:background="@android:color/white"
        android:fitsSystemWindows="true"
        android:orientation="vertical"
        >

        <ImageView
            android:layout_width="match_parent"
            android:layout_height="180dp"
            android:scaleType="centerCrop"
            android:src="@mipmap/topinfo_ban_bg" />

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="50dp"
            android:gravity="center_vertical"
            android:orientation="horizontal">

            <ImageView
                android:layout_width="40dp"
                android:layout_height="40dp"
                android:layout_marginLeft="10dp"
                android:layout_marginRight="10dp"
                android:src="@mipmap/topmenu_icn_msg" />

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="我的消息"
                android:textColor="@android:color/black"
                android:textSize="15sp" />
        </LinearLayout>

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="50dp"
            android:gravity="center_vertical"
            android:orientation="horizontal">

            <ImageView
                android:layout_width="40dp"
                android:layout_height="40dp"
                android:layout_marginLeft="10dp"
                android:layout_marginRight="10dp"
                android:src="@mipmap/topmenu_icn_store" />

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="积分商城"
                android:textColor="@android:color/black"
                android:textSize="15sp" />
        </LinearLayout>

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="50dp"
            android:gravity="center_vertical"
            android:orientation="horizontal">

            <ImageView
                android:layout_width="40dp"
                android:layout_height="40dp"
                android:layout_marginLeft="10dp"
                android:layout_marginRight="10dp"
                android:src="@mipmap/topmenu_icn_member" />

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="付费音乐包"
                android:textColor="@android:color/black"
                android:textSize="15sp" />
        </LinearLayout>

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="50dp"
            android:gravity="center_vertical"
            android:orientation="horizontal">

            <ImageView
                android:layout_width="40dp"
                android:layout_height="40dp"
                android:layout_marginLeft="10dp"
                android:layout_marginRight="10dp"
                android:src="@mipmap/topmenu_icn_free" />

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="在线听歌免流量"
                android:textColor="@android:color/black"
                android:textSize="15sp" />
        </LinearLayout>
    </LinearLayout>
</android.support.v4.widget.DrawerLayout>

沉浸式主题样式，需要在不同SDK的values目录下，设置样式，在Manifest.xml中通过 android:theme引用主题，别忘了 android:fitsSystemWindows=”true”。

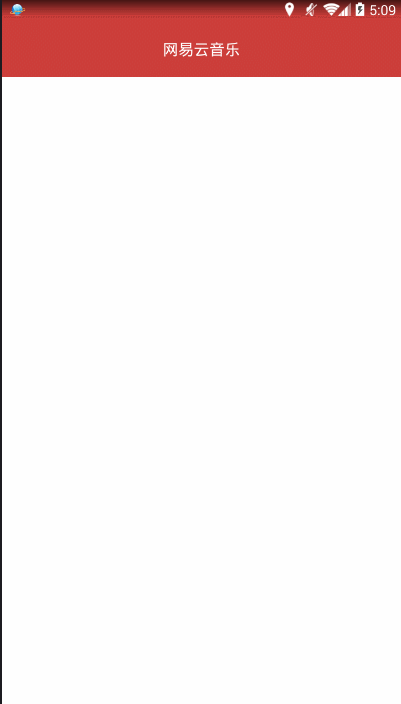

效果图

这里写图片描述

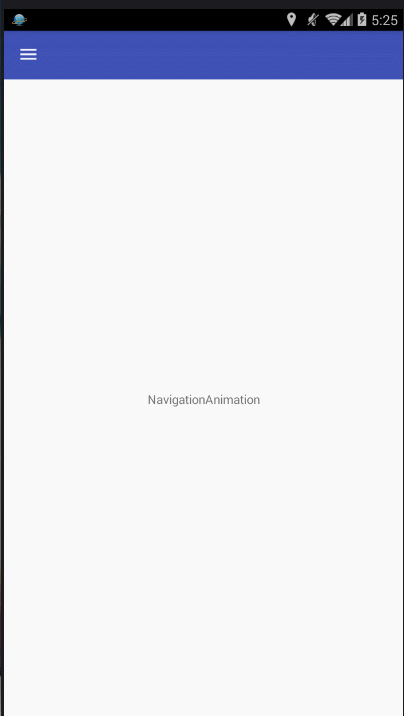

左上角的导航动画效果实现

效果

这里写图片描述

ActionBarDrawerToggle实现

之前想要引入这种效果，都是来自第三方的开源代码，诸如下面两个比较有名的：

自从MaterialDesign出来之后，就再也需要了，Google提供了ActionBarDrawerToggle

activity_animation_left_top.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <android.support.v7.widget.Toolbar
        android:id="@+id/toolbar"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="?attr/colorPrimary"
        android:minHeight="?attr/actionBarSize"
        android:theme="@style/Theme.Drawer.ArrowAnimation" />

    <android.support.v4.widget.DrawerLayout
        android:id="@+id/drawer"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <TextView
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center"
            android:text="NavigationAnimation" />

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:layout_gravity="start"
            android:background="@android:color/white"
            android:orientation="vertical">

            <TextView
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:gravity="center"
                android:text="Drawer" />
        </LinearLayout>
    </android.support.v4.widget.DrawerLayout>
</LinearLayout>

AnimationLeftTopAct.java

package com.turing.navigationdrawer;

import android.content.res.Configuration;
import android.os.Bundle;
import android.support.v4.widget.DrawerLayout;
import android.support.v7.app.ActionBarDrawerToggle;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.Toolbar;
import android.view.MenuItem;
import android.view.Window;

public class AnimationLeftTopAct extends AppCompatActivity {

    private Toolbar mToolbar;
    private DrawerLayout mDrawerLayout;
    private ActionBarDrawerToggle mActionBarDrawerToggle;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        supportRequestWindowFeature(Window.FEATURE_NO_TITLE);
        setContentView(R.layout.activity_animation_left_top);

        mToolbar = (Toolbar) findViewById(R.id.toolbar);
        mDrawerLayout = (DrawerLayout) findViewById(R.id.drawer);
        mActionBarDrawerToggle = new ActionBarDrawerToggle(this, mDrawerLayout, mToolbar, R.string.open, R.string.close);
        mDrawerLayout.setDrawerListener(mActionBarDrawerToggle);
    }

    @Override
    protected void onPostCreate(Bundle savedInstanceState) {
        super.onPostCreate(savedInstanceState);
        mActionBarDrawerToggle.syncState();
    }

    @Override
    public boolean onOptionsItemSelected(MenuItem item) {
        if (mActionBarDrawerToggle.onOptionsItemSelected(item)) {
            return true;
        }
        return super.onOptionsItemSelected(item);
    }

    @Override
    public void onConfigurationChanged(Configuration newConfig) {
        super.onConfigurationChanged(newConfig);
        mActionBarDrawerToggle.onConfigurationChanged(newConfig);
    }
}
