stm32系统时钟详解&&移植

写作原由：今日接手用stm32f100xx芯片开发的项目，以前用的是stm8s 和stm32f103xx芯片；因为在别人的项目代码的基础上做2次开发，但是发现那个代码main函数中没有对系统时钟的设置的相关函数，一直纳闷，但也没有深究，直至昨日 调试时出现串口收发数据出错，源代码在原项目的板子上串口发送、接收数据正常，同样程序在项目板子上收发的数据不正确， 两块板子芯片一样，串口收发管脚一样，最后发现原来板子外部晶振是8MHZ ,新板子外部晶振是12MHZ;  而在STM32固件库中，默认的外部晶振是8MHZ，由于时钟源不正确，导致波特率不正确，当然收发的数据也不正确了.....我勒个去！都怪自己平时看问题“不求甚解”。

（波特率与时钟源关系公式：IntegerDivider = ((PCLKx) / (16 * (USART_InitStruct->USART_BaudRate)))

为了深入思考，我提出了一些疑问，通过解答这些问题更深入的了解时钟；

问题一：对系统时钟的设置的相关函数,在main函数中找不到，那在哪里？还是说根本没有对系统时钟进行配置？

问题二：既然用了外部晶振做系统时钟，那为什么没看到启动外部晶振的操作？

问题三：串口的时钟源是什么？串口时钟源跟系统时钟的关系？

问题四：程序中串口时钟源是怎样实现对波特率的关系的？

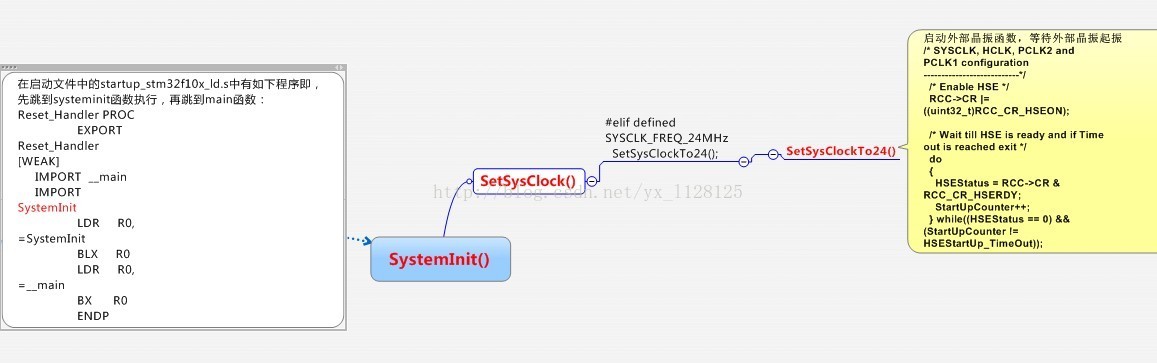

现附上我找到上面3个问题答案做的一张框架图：希望博友参考此图理解我后面的内容：



在进入主题之前我们先了解一些必要的基础知识----stm32系列芯片的种类和型号：

startup_stm32f10x_cl.s 互联型的器件，STM32F105xx，STM32F107xx
startup_stm32f10x_hd.s 大容量的STM32F101xx，STM32F102xx，STM32F103xx
startup_stm32f10x_hd_vl.s 大容量的STM32F100xx
startup_stm32f10x_ld.s 小容量的STM32F101xx，STM32F102xx，STM32F103xx
startup_stm32f10x_ld_vl.s 小容量的STM32F100xx
startup_stm32f10x_md.s 中容量的STM32F101xx，STM32F102xx，STM32F103xx
startup_stm32f10x_md_vl.s 中容量的STM32F100xx  （我项目中用的是此款芯片 stm32f100CB）
startup_stm32f10x_xl.s FLASH在512K到1024K字节的STM32F101xx，STM32F102xx，STM32F103xx

cl：互联型产品，stm32f105/107系列
vl：超值型产品，stm32f100系列
xl：超高密度产品，stm32f101/103系列
ld：低密度产品，FLASH小于64K
md：中等密度产品，FLASH=64 or 128
hd：高密度产品，FLASH大于128



（下图中的startup_stm32f10_ld.s应改为：startup_stm32f10x_md_vl.s）

问题一：对系统时钟的设置的相关函数,在main函数中找不到，那在哪里？还是说根本没有对系统时钟进行配置？

解答：高人指点，我看了一下启动文件startup_stm32f10x_md_vl.s，其中有一段汇编：

; Reset handler routine
Reset_Handler    PRO
