MPEG-2 数字视频技术参考指南 （6）—— DVB数字视频广播

转载请注明出处：http://blog.csdn.net/zhubin215130/article/details/8959335

        虽然MPEG-2的PSI tables能够让解码器解译单个TS流中的多个节目，但是它无法提供足够的信息以支持整个TS流网络中的可用节目和服务。DVB（Digital Video  Broadcast）标准定义了一组表格，称之为SI tables（Service Information），扩展MPEG-2系统层的功能使得解码器能够接收和解码TS流网络中任意数量的节目和服务。

        本节的主要介绍的是DVB定义的服务信息（Service Information），但同时该标准还定义了数据传输的其他部分，例如传输机制和数据服务。更多关于这些方面的内容请访问DVB官方网站www.dvb.org。



1.      DVB的历史

        DVB项目始于1993年9月，当时全欧洲的公共和私人的电视机构共同签署了一个协议，一起制定一个数字化广播标准。由于DVB项目联合了欧洲广播市场的主要运营商，使得一个真正意义上统一的数字电视系统得以建立。此时，该组织开发了用于卫星、电缆和地面站信号传输的国际标准。这个项目目前已包括来自30个国家的220位参与者。



2.      DVB服务信息（SI）表

        DVB服务信息（SI）表为服务商提供必要工具，通过TS流网络发送节目和服务。这些表在编码和多路复用时被加进MPEG-2TS流中，它们与MPEG-2PSI表一起为解码器提供对全网可用节目的访问。

        SI表同时也提供EPG（Electronic Program Guide）信息，该信息向观众显示当前和接下来的节目描述，以及其开始时间和时长。

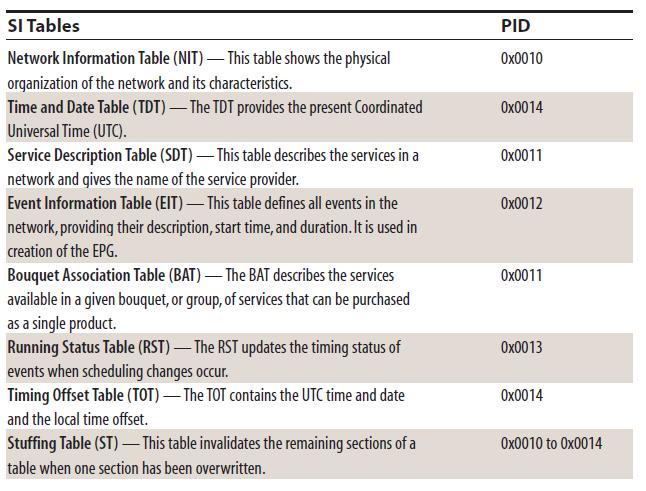

        就像所有其他TS流上的数据包一样，那些包含SI表的数据包也是通过PID值来标识的。下图简要概括了SI表的内容。

2.1  时间和日期表（TDT）

        TDT表提供了当前的UTC日期和时间，用于根据时区进行校准，并显示给观众。

2.2  网络信息表（NIT）

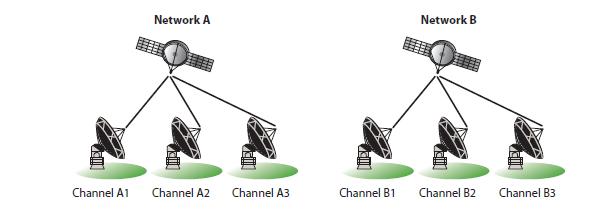

       NIT表描述了网络特性以及展示了TS流在网络上的物理组织结构。当用户想要的节目不在当前的TS流中时，解码器使用NIT表中的调优参数来改变Channel。如下图所示。调优参数是根据网络的传输类型来指定的，取决于传输类型是地面发射站、有线还是卫星。

2.3  服务描述表（SDT）

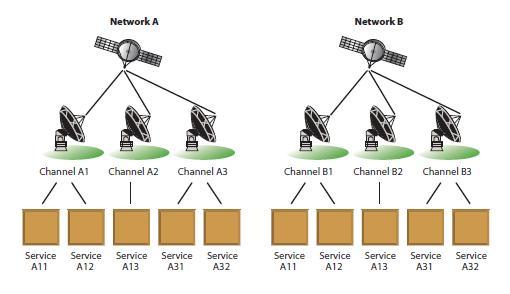

        SDT表定义了网络中的可用服务，并列出服务提供者的名称，如下图所示。服务是指一个事件的序列，能够按照目录的一部分进行广播。

        DVB需要两种类型的SDT：Actual和Other。SDT Actual描述了观众能够访问的，在当前TS流中可用的服务；而SDT Other则描述了网络中位于其他TS流上的可用服务。

2.4  事件信息表（EIT）

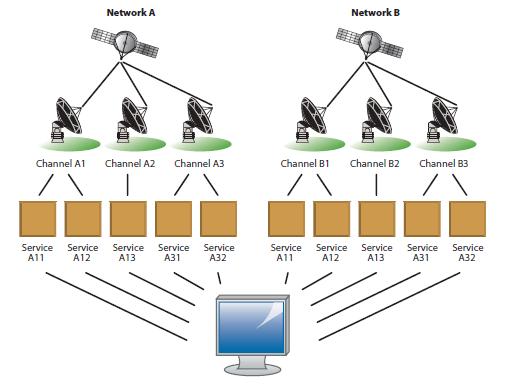

        EIT定义了网络上所有的时间，包括其描述、开始时间和时长。如下图所示。根据MPEG定义，一个事件就是一个ES流的集，这些ES流有共同的时间基准，同一时间开始和结束。通常我们提到的事件就是指电视节目。

        三种类型的EIT能够同时传输：EIT Present，EIT Following，和EIT Schedule。EIT Present描述了当前用户正在访问的事件；EIT Following提供当前TS流上的下一个事件的信息；EIT Schedule列出网络上所有的事件，事件的时间可以从接下来的几个小时到几天不等，这个时长依赖于服务提供者的具体实现。EIT Schedule为EPG提供了主要的信息源。

2.5  其他可选的DVB SI表

        下面四个表是可选的DVB SI表。

        信束关联表（BAT）—— 信束是一个服务的产品，能够作为单独产品进行购买，而BAT表描述的就是信束中的可用服务。

        运行状态表（RST）—— RST表包含的信息用于在时间表发生变化的时候，更新系统中的事件的时序状态。这使得广播商在节目内容的一小部分发生变化时，避免了重新传输所有的表。

        时序偏移表（TOT）—— TOT表包含了UTC时间和日期，一起本地时间的偏移量。

        填充表（ST）—— ST表用于当一个表段被覆盖时，将剩余表段设为无效，以维护表段_number域的唯一性。
