本文为博主辛苦总结，针对Android4.42源码分析，转载请注明出处，http://blog.csdn.net/zrf1335348191/article/details/50837027

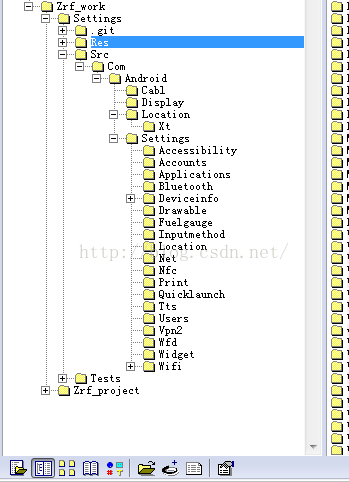

最近在研究Android的Settings源码，先看一下源码的目录结构。大概967左右个文件，是不是及其头疼而且无从下手？待我娓娓道来~~~~~

1，初识Settings

首先，这么多文件，到底哪个文件是主界面呢？在Settings目录下找到Androidmanifest.xml清单配置文件，找到首先启动的activity：

<activity android:name="Settings" android:label="@string/settings_label_launcher" android:taskAffinity="com.android.settings" android:launchMode="singleTask">
 <intent-filter>
  <action android:name="android.intent.action.MAIN" />
  <action android:name="android.settings.SETTINGS" />
  <category android:name="android.intent.category.DEFAULT" />
  <category android:name="android.intent.category.LAUNCHER" />
  </intent-filter>
  </activity>

可以看到，设置的主界面是Settings.Java（package com.android.settings;），

public class Settings extends PreferenceActivity
        implements ButtonBarHandler, OnAccountsUpdateListener {
         .....
<pre name="code" class="java"> loadHeadersFromResource(R.xml.settings_headers, headers);//加载布局

         .....
}

所对应的xml文件为Settings_headers.xml（res\xml\）文件。在此摘列出xml文件的一部分。

<preference-headers
        xmlns:android="http://schemas.android.com/apk/res/android">


    <!-- WIRELESS and NETWORKS -->
    <header android:id="@+id/wireless_section"
        android:title="@string/header_category_wireless_networks" />

    <!-- Wifi -->
    <header
        android:id="@+id/wifi_settings"
        android:fragment="com.android.settings.wifi.WifiSettings"
        android:title="@string/wifi_settings_title"
        android:icon="@drawable/ic_settings_wireless" />

    <!-- MobileData -->
    <header
        android:id="@+id/mobiledata_settings"
        android:icon="@drawable/stat_notify_mobile_data"
        android:title="@string/data_usage_enable_mobile">
        <intent
            android:action="android.intent.action.MAIN"
            android:targetPackage="com.android.phone"
            android:targetClass="com.android.phone.MobileNetworkSettings" />
    </header>
.........
</preference-headers>

每个可以选择和点击的item基本有四个属性，以WiFi_header为例
