UML建模之类图(介绍&&案例实战&&RationalRose建模工具)

一、什么是类图？

统一建模语言 UML (Unified Modeling Language) 类图是一种用于描述系统结构的图形化工具。它以类和对象为基础，主要用于表示系统中的类、接口、继承关系、关联关系等元素，以及它们之间的静态结构和关系。在本文中，将深入介绍UML类图的基本元素、关系类型以及如何创建一个简单而有效的类图。

    类图以反映类的结构(属性、操作)以及类之间的关系为主要目的，描述了软件系统的结构，是一种静态建模方法。类图用来描述系统中有意义的概念，包括具体的概念、抽象的概念、实现方面的概念等，是对现实世界中事物的抽象。

    类图的主要作用是对系统的词汇进行建模、对简单的协作进行建模和对逻辑数据库模式进行建模。类图显示集合的类，接口，关联，协作和约束，它也被称为作为结构图。

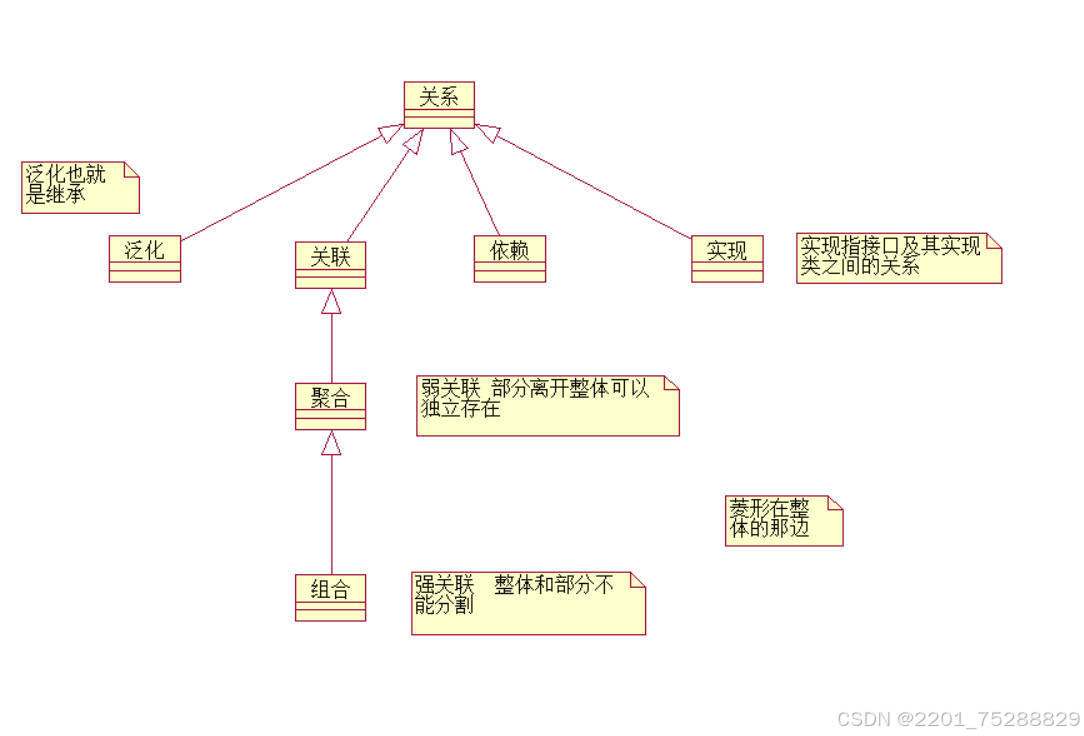

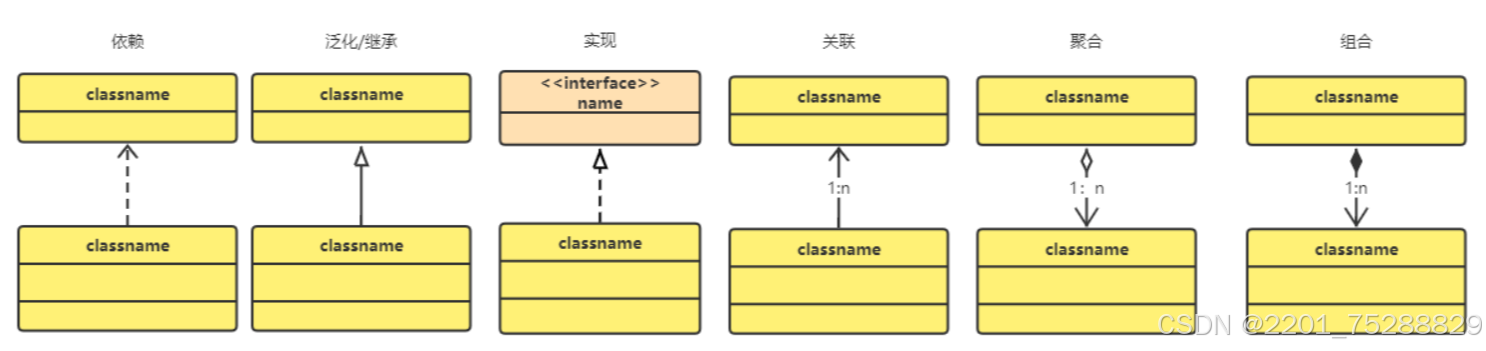

下图是类图的主要关系图

二、类图中对象有哪些?

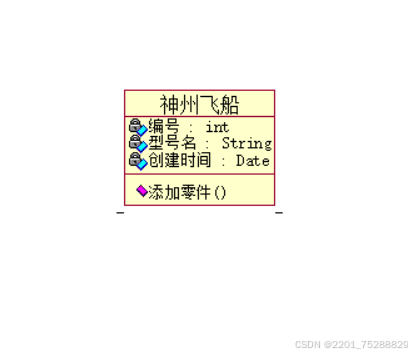

1 、具体类的表示方式

类使用包含类名、属性(field) 和方法(method) 且带有分割线的矩形来表示
属性/方法名称前加的加号和减号表示了这个属性/方法的可见性
UML类图中表示可见性的符号有三种：
+：表示public
-：表示private
#：表示protected

属性的完整表示方式是： 可见性 名称 ：类型 [ = 缺省值]
方法的完整表示方式是： 可见性 名称(参数列表) [ ： 返回类型]

注意：
1、中括号中的内容表示是可选的
2、也有将类型放在变量名前面，返回值类型放在方法名前面



2 、抽象类的表示方式

 抽象类在UML类图中同样用矩形框表示，但是抽象类的类名以及抽象方法的名字都用斜体字表示

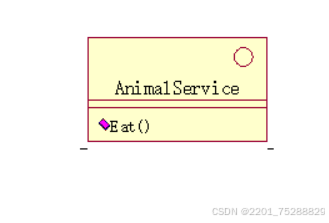

 3 、接口的表示方式

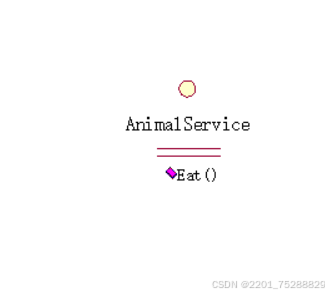

接口在类图中也是用矩形框表示，但是与类的表示法不同的是，接口在类图中的第一层顶端用构造型 <>表示，下面是接口的名字，第二层是方法 。(有多种表示方法)

四、类图中的关系

1 、关联关系

概念

关联关系（Association）是指对象和对象之间的连接，它使一个对象知道另一个对象的属性和方法
如果一个对象的类代码中，包含有另一个对象的引用，那么这两个对象之间就是关联关系
关联关系有单向关联和双向关联。如果两个对象都知道（即可以调用）对方的公共属性和操作，那么二者就是双向关联。如果只有一个对象知道（即可以调用）另一个对象的公共属性和操作，那么就是单向关联

表示方式

双向关联关系用带双箭头的实线或者无箭头的实线双线表示
单向关联用一个带箭头的实线表示，箭头指向被关联的对象，这就是导航性（Navigatity）
一个对象可以持有其它对象的数组或者集合。在UML中，通过放置多重性（multipicity）表达式在关联线的末端来表示。多重性表达式可以是一个数字、一段范围或者是它们的组合。多重性允许的表达式示例如下：
数字：精确的数量
*或者0..*：表示0到多个
0..1：表示0或者1个
1..*：表示1到多个

单向关联

在UML类图中单向关联用一个带箭头的实线表示


双向关联

在UML类图中，双向关联用一个不带箭头的直线表示
所谓的双向关联就是双方各自持有对方类型的成员变量
下图表示一个老师可以有多个学生，一个学生也可以有多个老师

1、聚合关系

概念

聚合（Aggregation）是关联关系的一种特例，它体现的是整体与部分的拥有关系，即 “has a” 的关系
此时整体与部分之间是可分离的，它们可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享，所以聚合关系也常称为共享关系
聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。
表达方式

在UML图中，聚合关系用空心菱形加实线箭头表示，空心菱形在整体一方，箭头指向部分一方
下图所示是大学和教师的关系图：
学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。

2、组合关系

概念

组合（Composition）也是关联关系的一种特例，它同样体现整体与部分间的包含关系，即 “contains a” 的关系
但此时整体与部分是不可分的，部分也不能给其它整体共享，作为整体的对象负责部分的对象的生命周期。
这种关系比聚合更强，也称为强聚合
如果A组合B，则A需要知道B的生存周期，即可能A负责生成或者释放B，或者A通过某种途径知道B的生成和释放
在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在
表达方式

在UML图中，组合关系用实心菱形加实线箭头表示，实心菱形在整体一方，箭头指向部分一方
例如，头和嘴的关系，没有了头，嘴也就不存在了

2、依赖关系

概念

依赖（Dependency）关系是一种弱关联关系
如果对象A用到对象B，但是和B的关系不是太明显的时候，就可以把这种关系看作是依赖关系
如果对象A依赖于对象B，则 A “use a” B
表达方式

在UML类图中，依赖关系用一个带虚线的箭头表示，由使用方指向被使用方，表示使用方对象持有被使用方对象的引用

3、泛化(继承)关系

概念

泛化关系（Generalization）是指对象与对象之间的继承关系
如果对象A和对象B之间的“is a”关系成立，那么二者之间就存在继承关系，对象B是父对象，对象A是子对象
泛化(继承)关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系
表达方式

在UML类图中，泛化关系用空心三角和实线组成的箭头表示，从子类指向父类

4、实现关系

概念

实现关系是指接口及其实现类之间的关系
表达方式

在UML类图中，实现关系用空心三角和虚线组成的箭头来表示，从实现类指向接口

五、说明

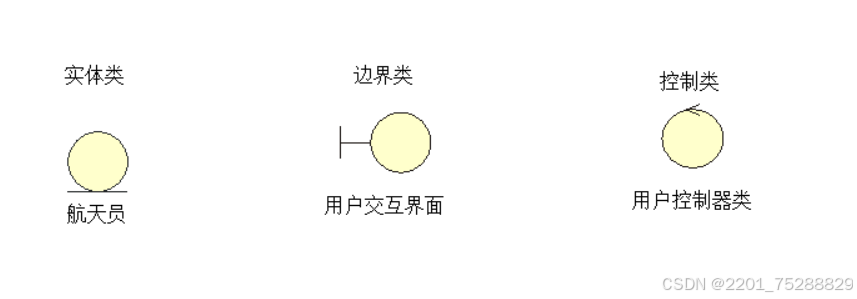

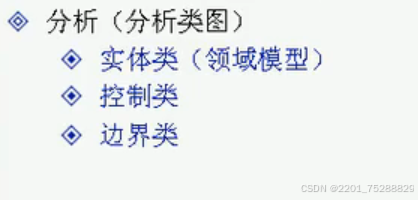

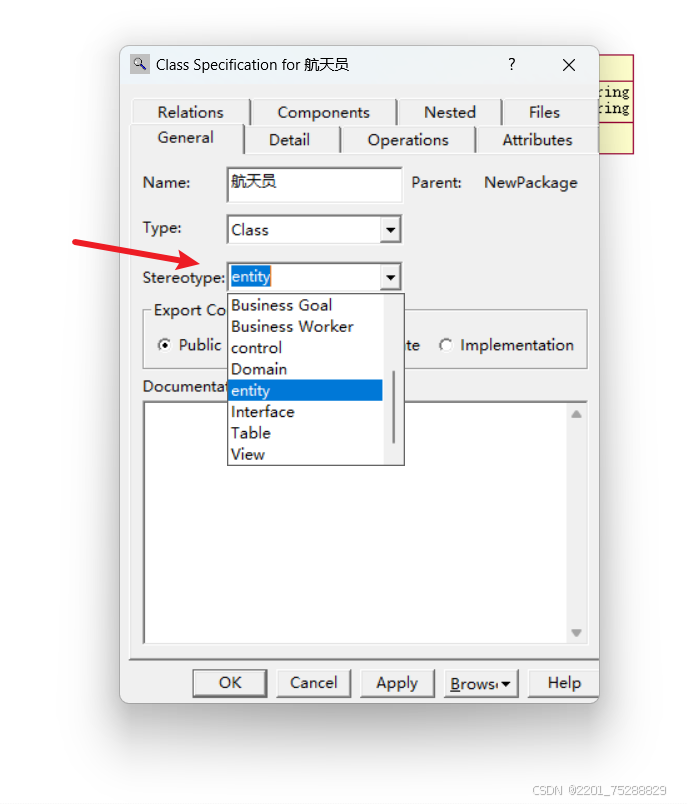

 类图可以用实体类 控制类 边界类的表示方法  易于理解

边界类是一种用于对系统外部环境与其内部运作之间的交互进行建模的类。

控制类用于对一个或几个用例所特有的控制行为进行建模。

实体类是用于对必须存储的信息和相关行为建模的类。

边界类，控制类，实体类很像MVC中的V层，C层，M层！！！

view层（用来和外界用户交互）、C层（方法层，交互的方法）、M层（数据库的操作对象以及表实体，数据持久层）

六、案例

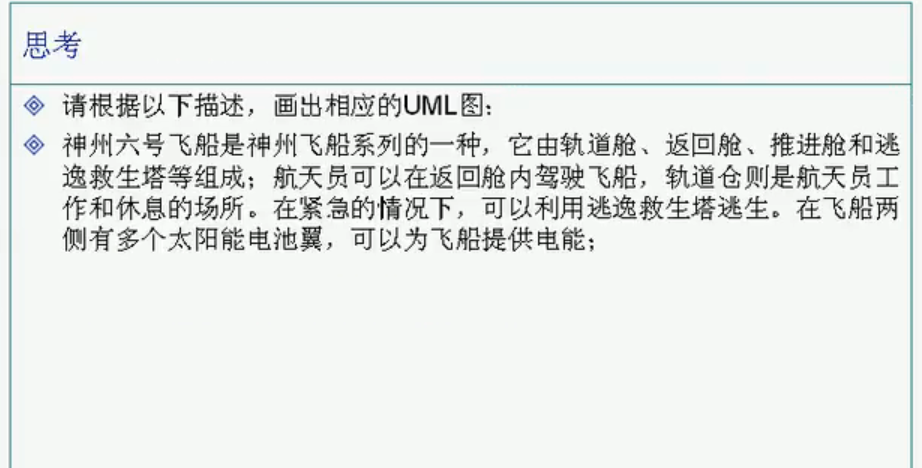

练习题如下

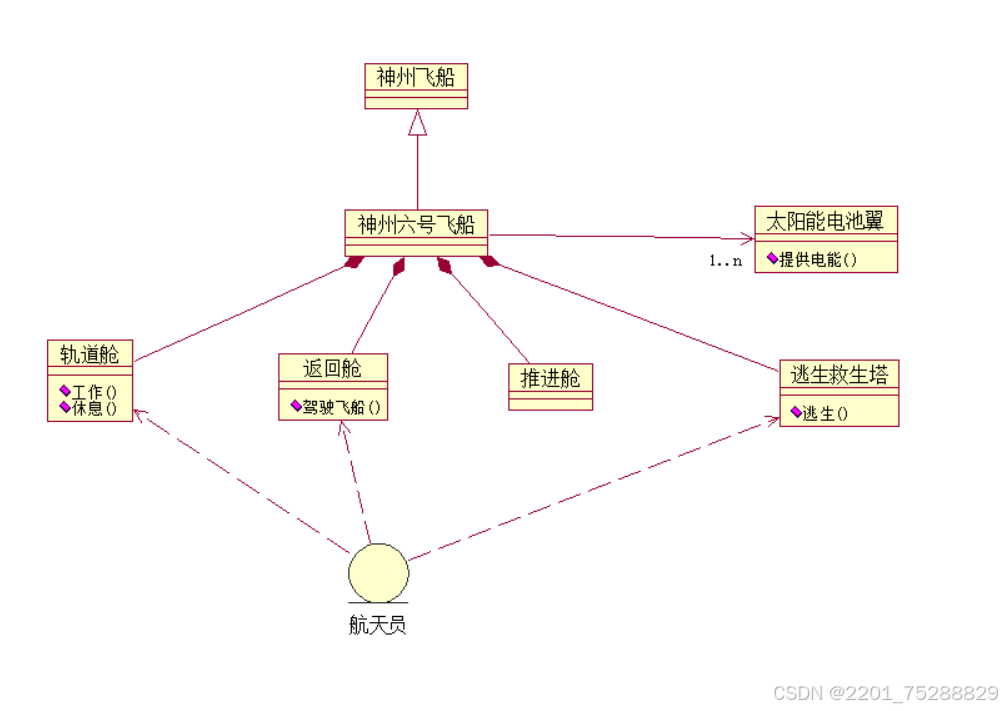

 答案如下图 (聚合和组合表示都可以)
