软件工程之数据流图(介绍&&案例实战&&Visio工具)

1. 数据流图的介绍

1.1 数据流图的概念

数据流图(Data Flow Diagram，DFD)是一种图形化技术，它描绘信息流和数据从输入移动到输出的过程中所经受的变换。

数据流图的优点：

在数据流图中没有任何具体的物理元素，它只是描绘信息在软件中流动和被处理的情况。
因为数据流图是系统逻辑功能的图形表示，即使不是专业的计算机技术人员也容易理解它，所以是分析员与用户之间极好的沟通工具。
设计数据流图时只需考虑系统必须完成的基本逻辑功能，完全不需考虑怎样具体地实现这些功能，因此，它也是今后进行软件设计很好的出发点。
数据流图可以在任何抽象层次上被用来表示系统或软件。事实上，数据流图可以被分层次地画，层次越低（在数据流图中1层比0层的层次更等）表现出的信息流细节和功能细节也越多。数据流图既提供了功能建模机制、也提供了信息流建模机制。


1.2 数据流图的基本符号

数据流图有4种基本符号：

• 正方形（或立方体）表示数据的源点或终点；
• 圆角矩形（或圆形）代表变换数据的处理；
• 开口矩形（或两条平行横线）代表数据存储；
• 箭头表示数据流，即特定数据的流动方向。

1.3 数据流图命名规范

数据流图中每个成分的命名是否恰当，直接影响数据流图的可理解性。

因此，给这些成分起名字时应该仔细推敲。

数据源点/终点并不需要在开发目标系统的过程中设计和实现，它并不属于数据流图的核心内容，只不过是目标系统的外围环境部分（可能是人员、计算机外部设备或传感器装置）。通常，为数据源点 / 终点命名时采用它们在问题域中习惯使用的名字

数据流（或数据存储）命名：

名字应代表整个数据流（或数据存储）的内容，而不是仅仅反映它的某些成分。

不要使用空洞的、缺乏具体含义的名字（如“数据”、“信息”、“输入”之类）。

如果在为某个数据流（或数据存储）起名字时遇到了困难，则很可能是因为对数据流图分解不恰当造成的，应该试试重新分解，看是否能克服这个困难。

处理命名：

通常先为数据流命名，然后再为与之相关联的处理命名。这样命名比较容易，而且体现了人类习惯的“由表及里”的思考过程。

名字应该反映整个处理的功能，而不是它的一部分功能。

名字最好由一个具体的及物动词加上一个具体的宾语组成。应该尽量避免使用“加工”、“处理”等空洞笼统的动词作为名字。

通常名字中仅包括一个动词。如果必须用两个动词才能描述整个处理的功能，则把这个处理再分解成两个处理可能更恰当些。

如果在为某个处理命名时遇到困难，则很可能是发现了分解不当的迹象，应考虑重新分解。

1.4 数据流图设计原则

1、父图-子图平衡原则

即父图输入输出数据流等于子图输入输出数据流。

2、数据守恒原则

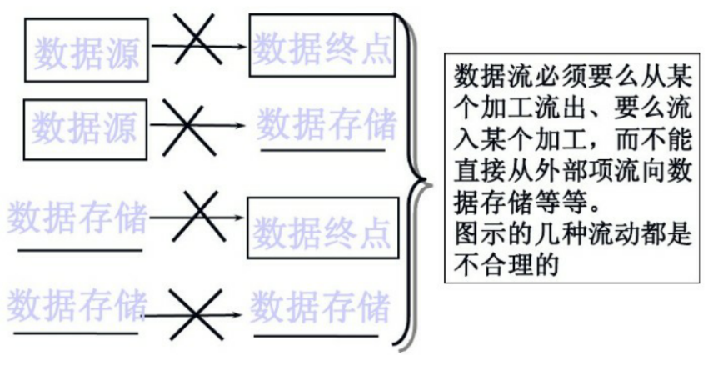

3、守恒加工原则

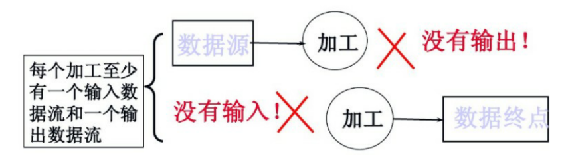

每个加工至少有一个输入数据流和一个输出数据流

2.示例

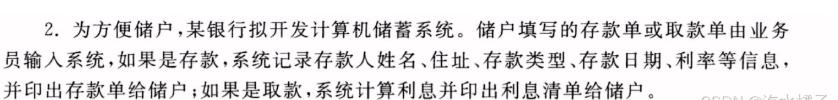

1、计算机储蓄系统

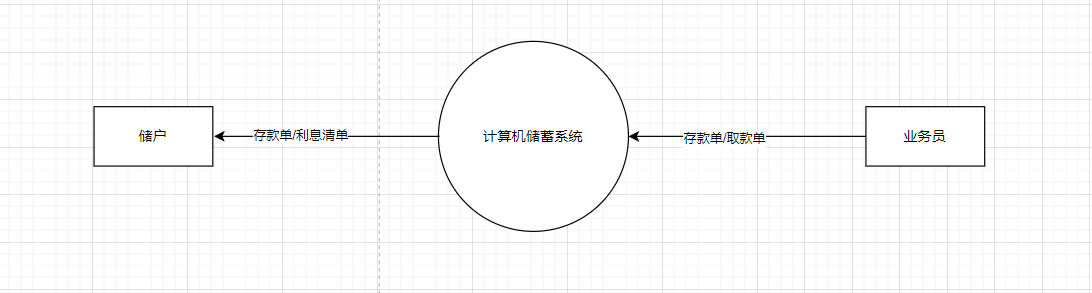

顶层数据流图

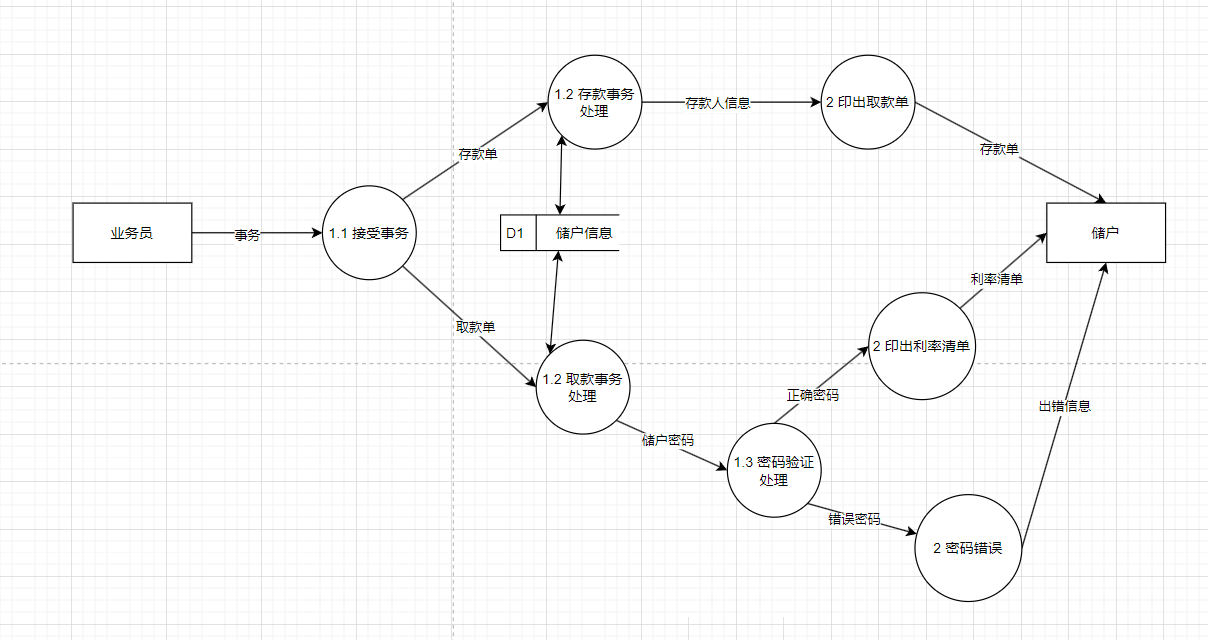

0/1层数据流图

2、图书预定系统

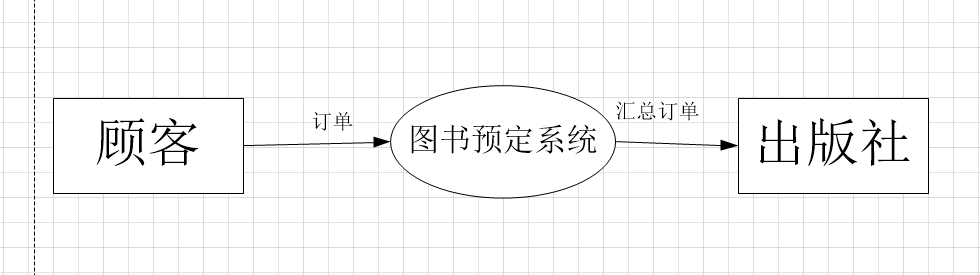

顶层数据流图

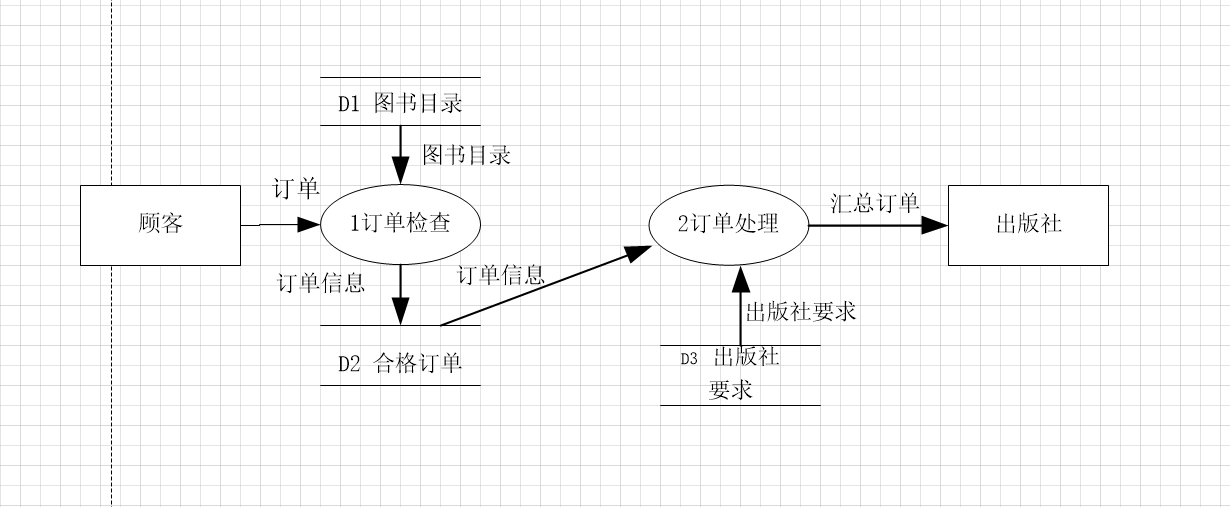

0层数据流图

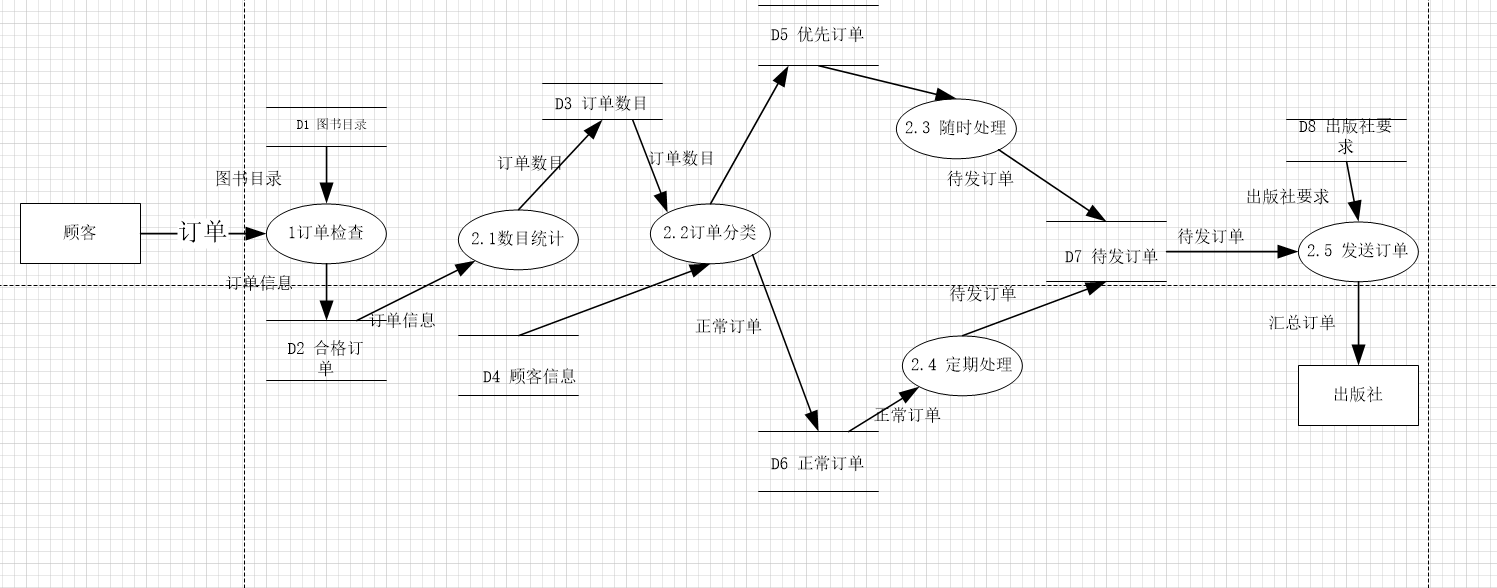

1层数据流图

3、订货系统

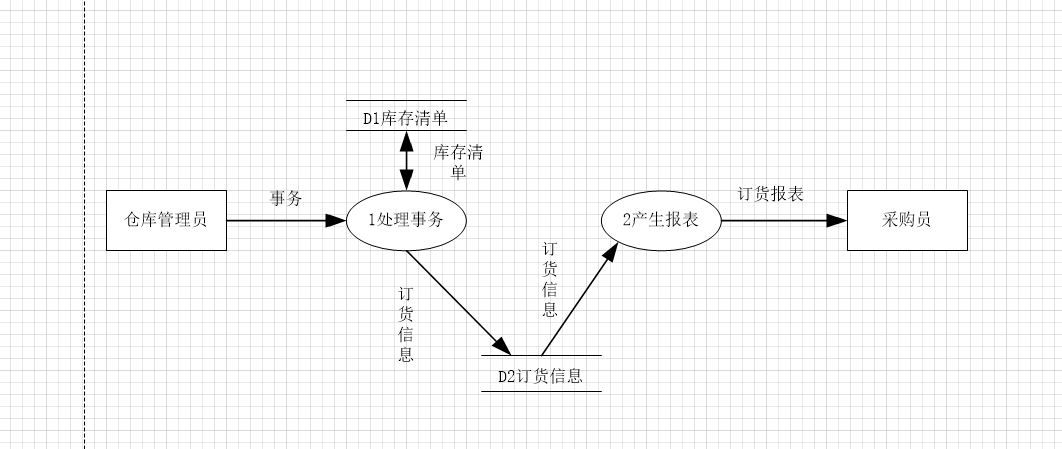

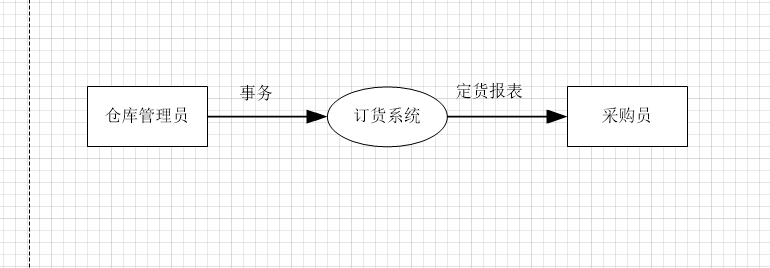

顶层数据流图

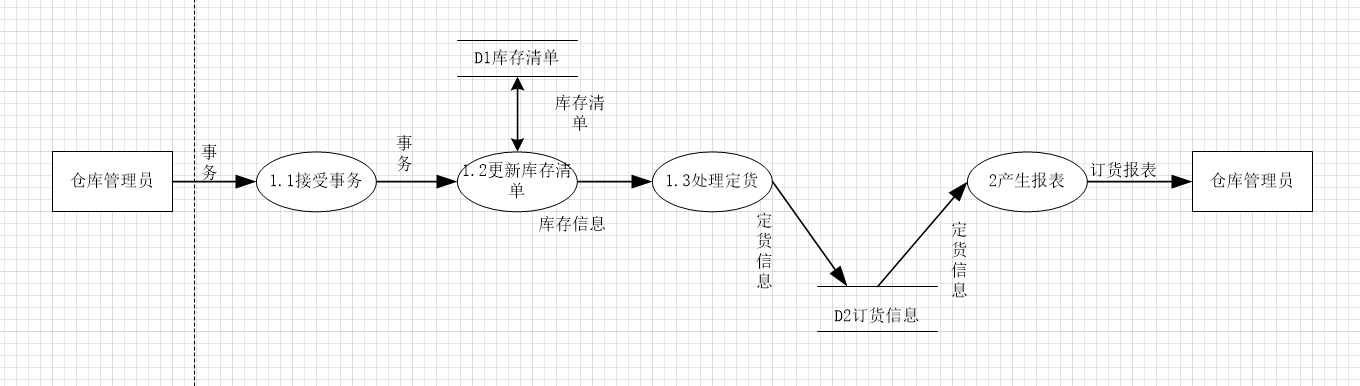

0层数据流图

1层数据流图
