虚拟系统配置

拓扑图

​​​​在这里插入图片描述

需求一

安全策略要求：
1.只存在一个公网IP地址，公司内网所有部门都需要借用同一个接口访问外网
2.财务部禁止访问Internet，研发部门只有部分员工可以访问Internet，行政部门全部可以访问互联网
3.由abc三个虚拟系统各自完成IP、路由、安全策略配置

配置思路：
1.由根系统管理员创建虚拟系统abc并且为其分配资源以及配置管理员
2.根系统管理员为内网用户创建安全策略和NAT策略
3.由abc三个虚拟系统各自完成IP、路由、安全策略配置

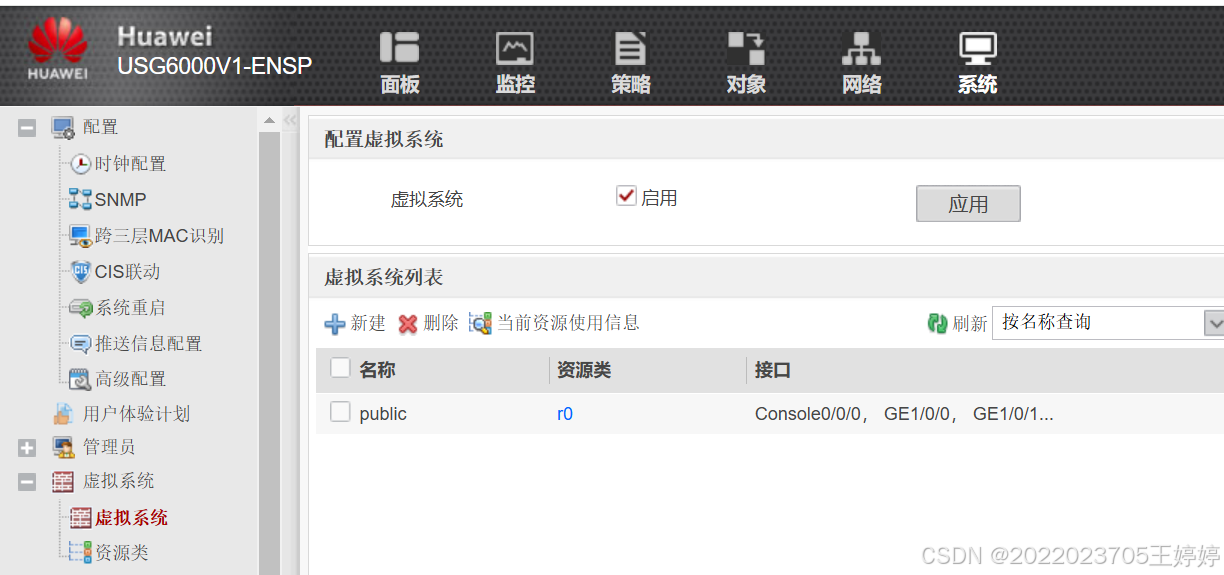

1.开启虚拟系统
[FW]vsys enable

在这里插入图片描述

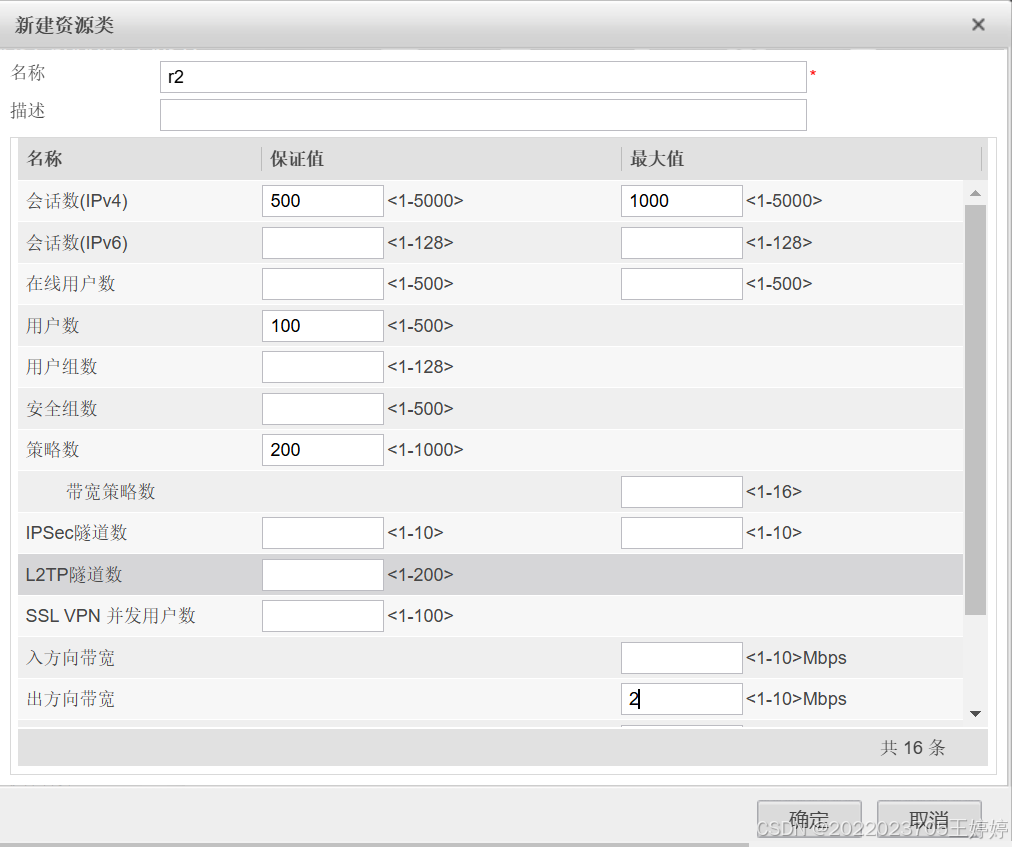

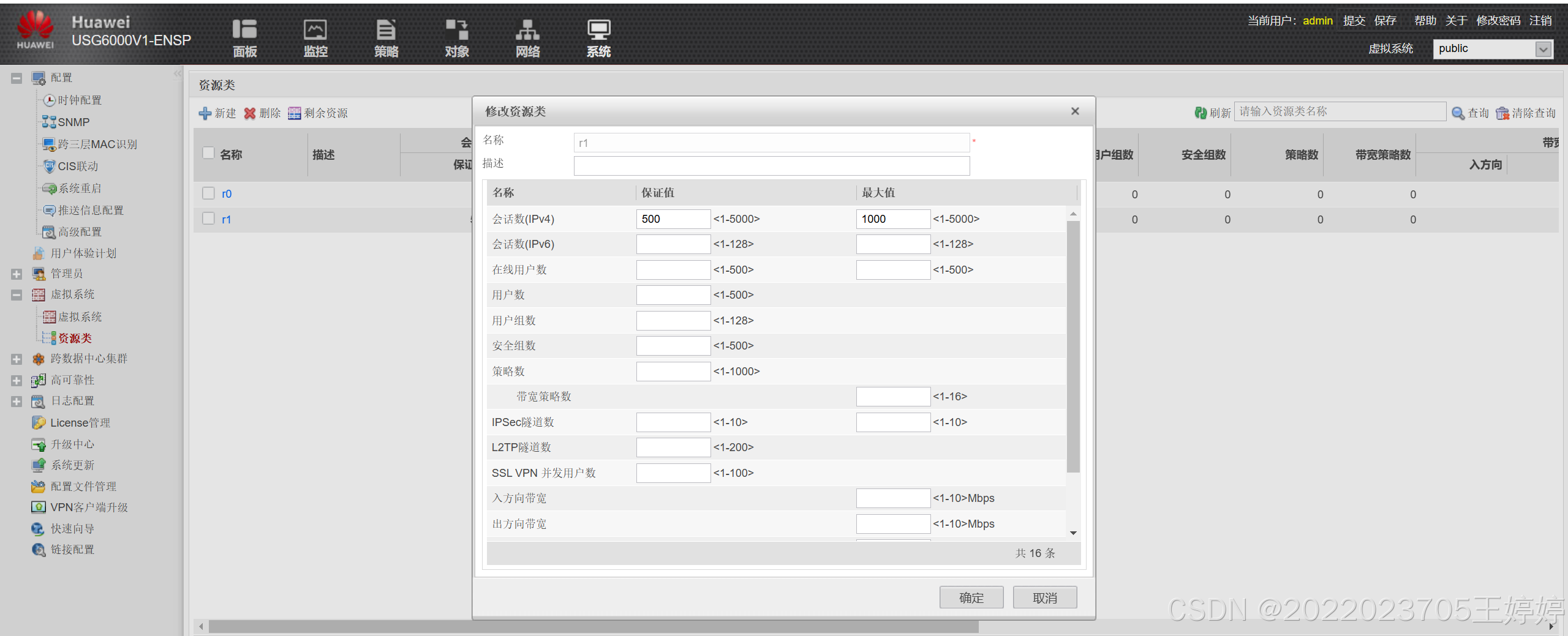

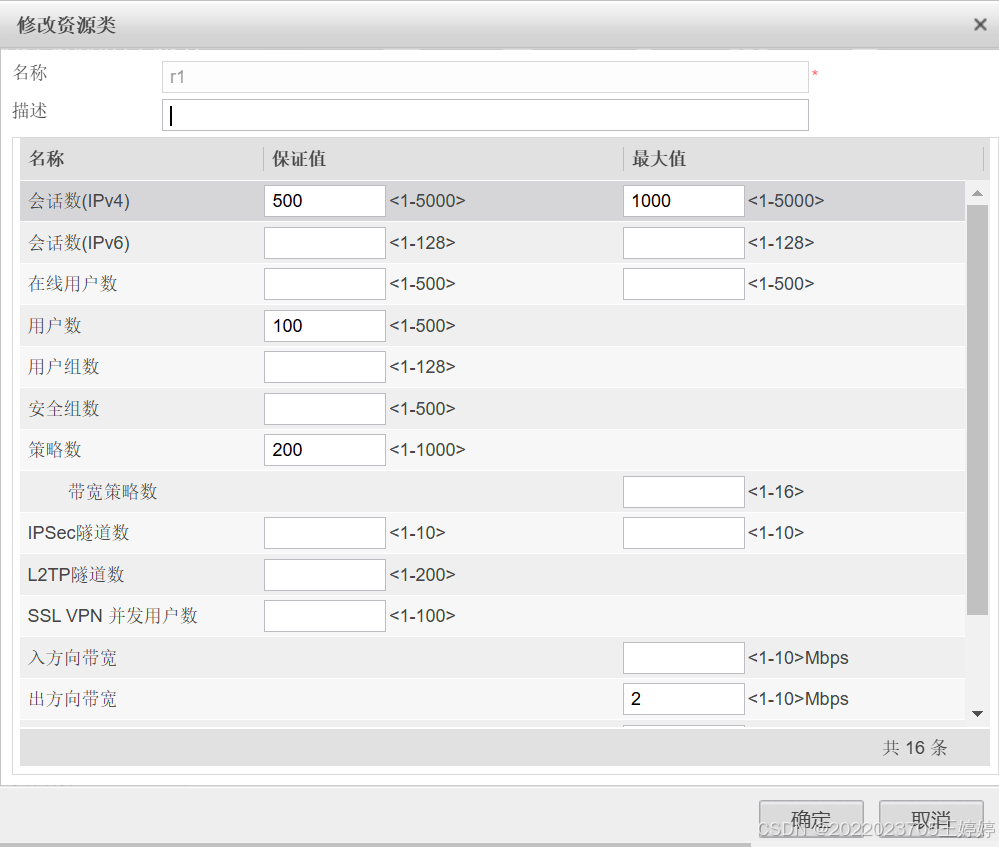

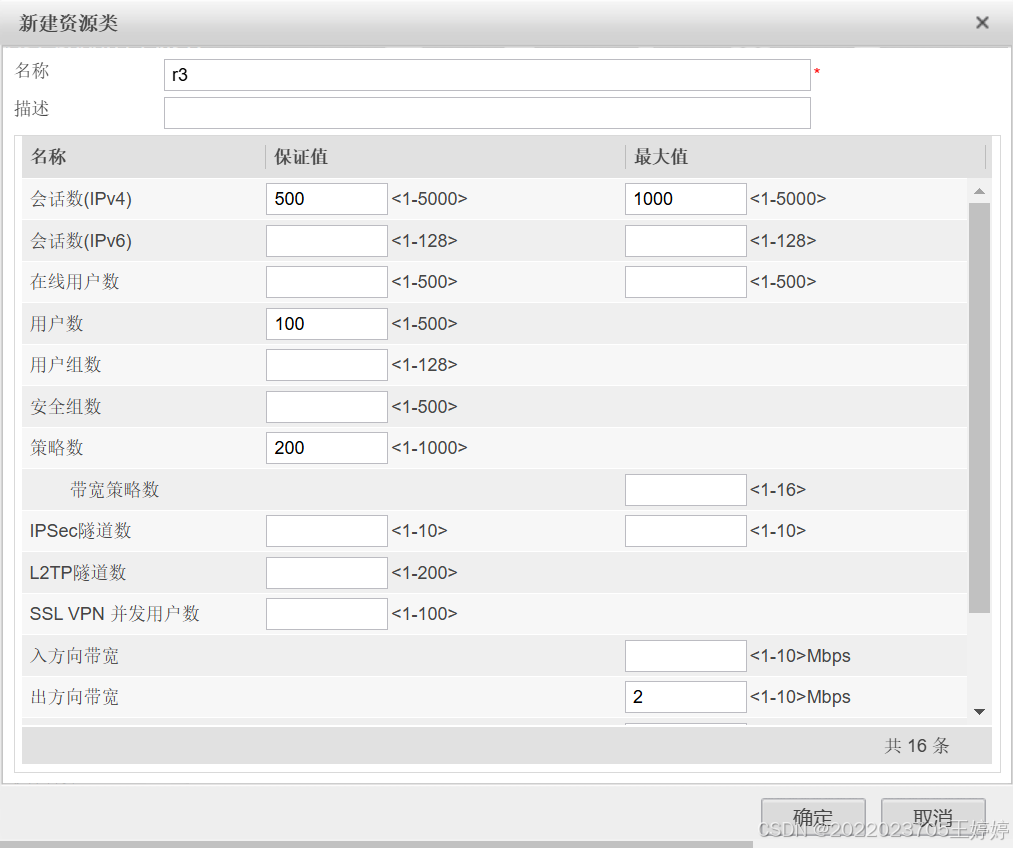

2.配置资源类
[FW]display resource global-resource   ---查看现有资源

[FW]resource-class r1  ---创建资源类 r1
[FW-resource-class-r1]resource-item-limit session reserved-number 500 maximum 1000 ---分配会话资源

[FW]display resource global-resource   ---查看剩余公共资源

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

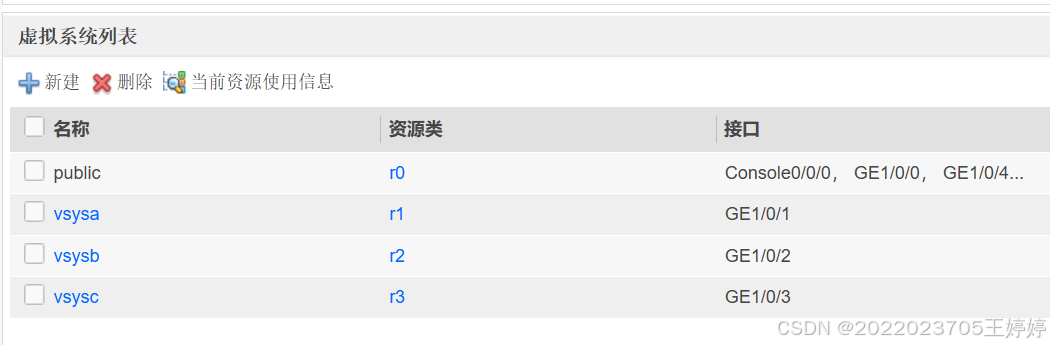

3.创建虚拟系统
[FW]vsys name vsysa  ---创建虚拟系统 名称为vsysa
[FW-vsys-vsysa]assign resource-class r1  ---分配资源类
[FW-vsys-vsysa]assign interface GigabitEthernet 1/0/1   ---将接口划入虚拟系统

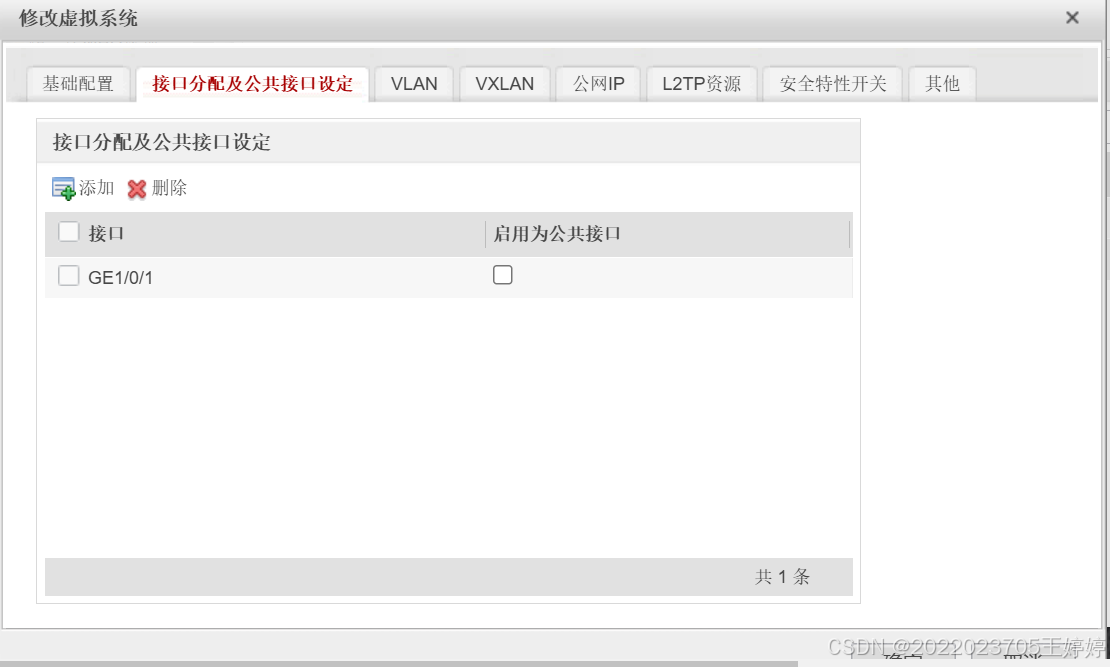

在这里插入图片描述
公共接口 — 勾选后，该接口发出的流量为出方向，即为公有接口。
一般而言，在虚拟系统中，只有存在多个物理接口时，才会配置公共接口，来替代Virtual-if接口。 — 资源类中的出接口带宽，只有接口为公共接口时才有效。

在这里插入图片描述

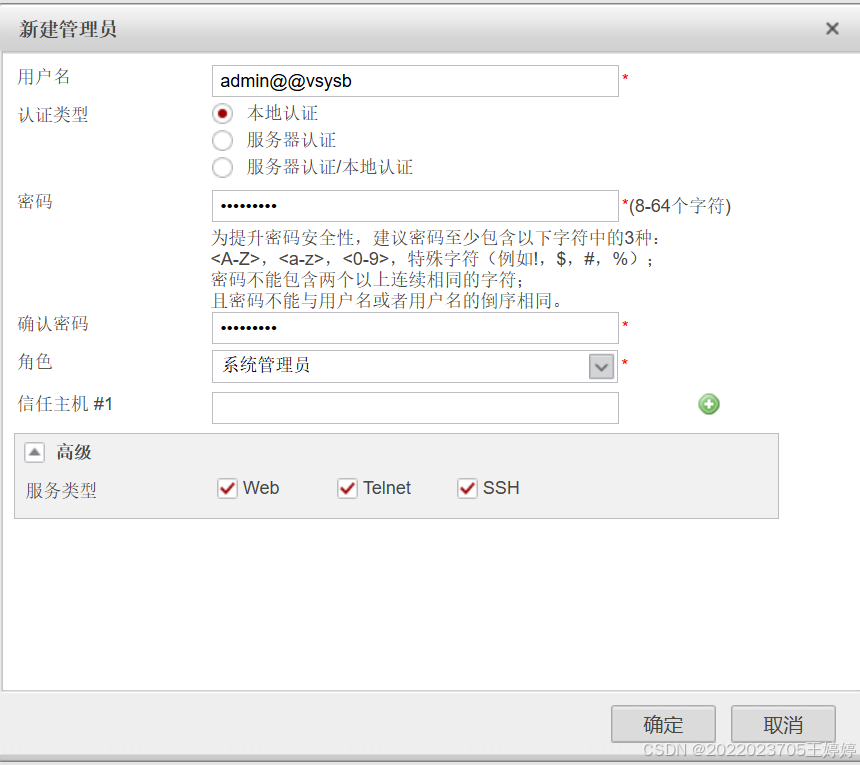

4、管理员配置
[FW]switch vsys vsysa  ---切换到vsysa系统中
[FW-vsysa]aaa
[FW-vsysa-aaa]manager-user admin@@vsysa  ---创建vsysa虚拟系统管理员，@@为固定，前为用户名，后为虚拟系统名称
[FW-vsysa-aaa-manager-user-admin@@vsysa]password   --配置密码，需要输入两遍，密码没有回显
 Enter Password:admin@123
 Confirm Password:admin@123
 [FW-vsysa-aaa-manager-user-admin@@vsysa]level 15  --设定权限  15最大
[FW-vsysa-aaa-manager-user-admin@@vsysa]service-type web telnet ssh  ---设定登录服务，一般选择ssh和web即可
[FW-vsysa-aaa-manager-user-admin@@vsysa]quit
[FW-vsysa-aaa]bind manager-user admin@@vsysa role system-admin   ---定义
admin@@vsysa用户为系统管理员

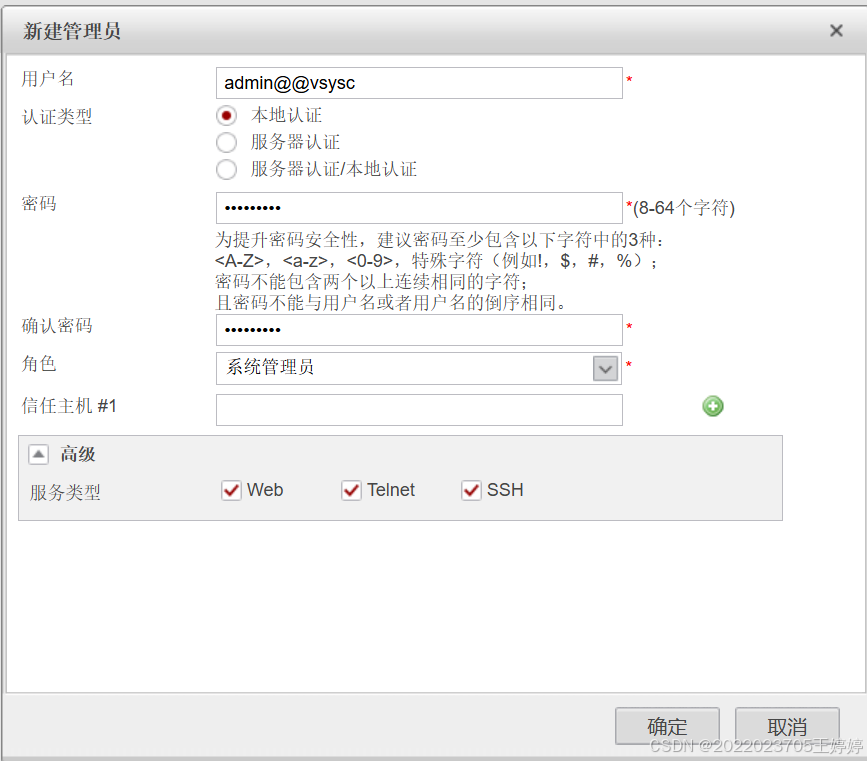

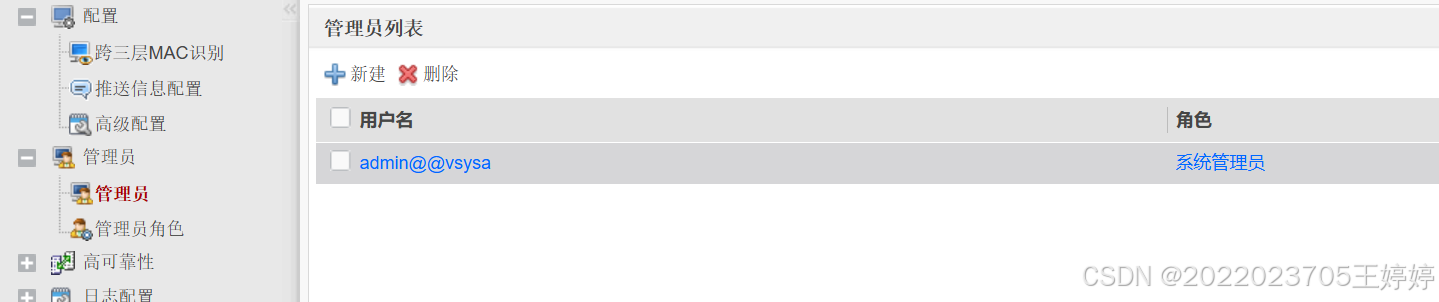

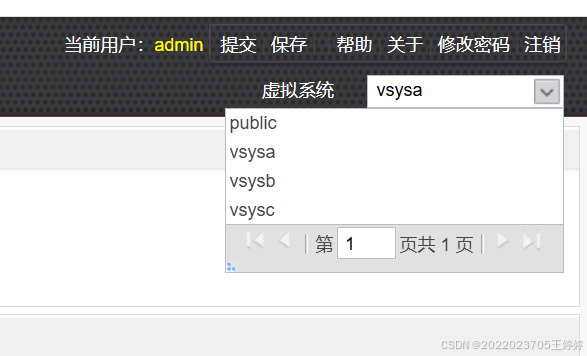

web界面可以切换虚拟系统
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在根系统下的配置

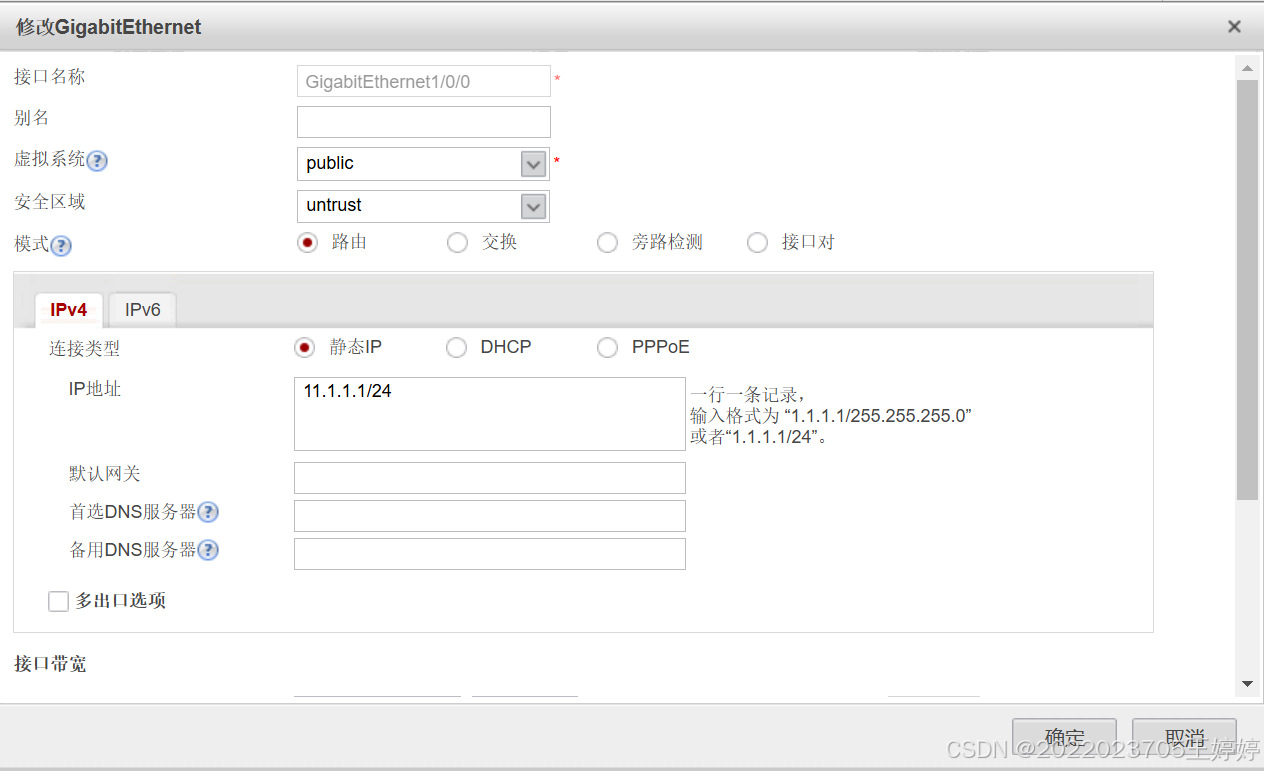

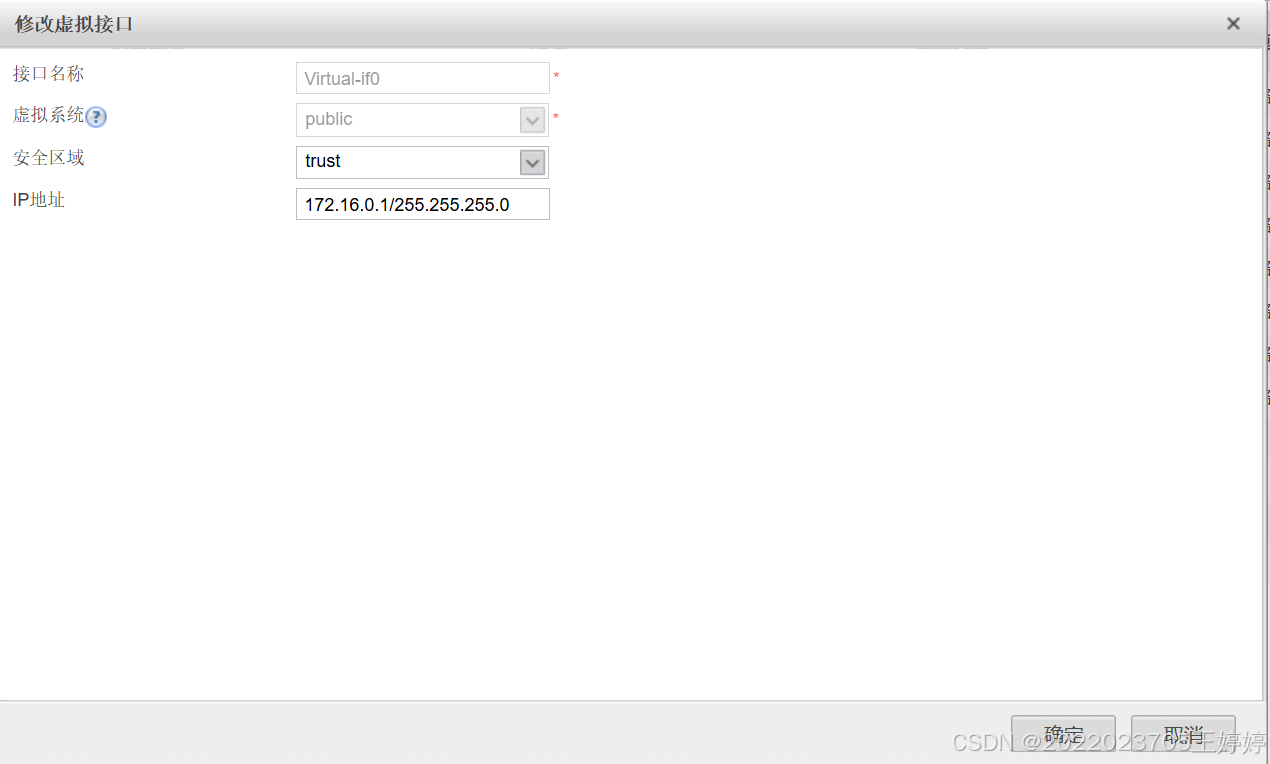

划分区域 配置IP

在这里插入图片描述
在这里插入图片描述

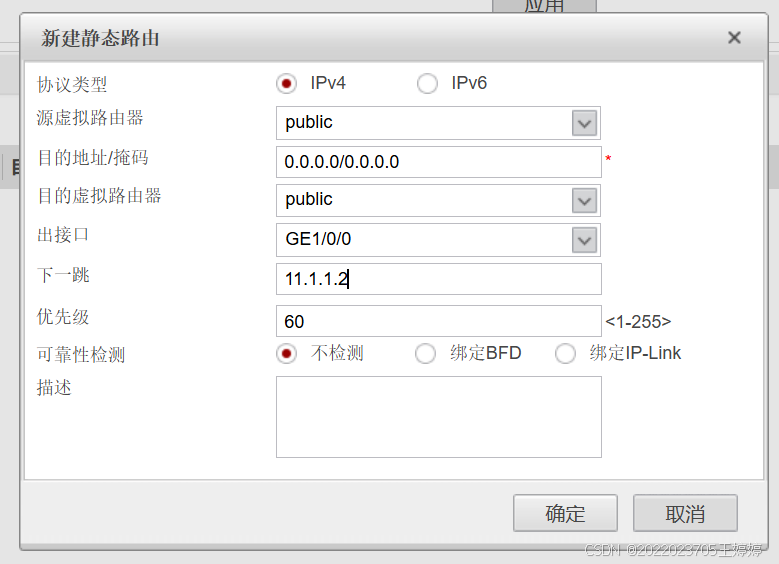

配置缺省路由

在这里插入图片描述

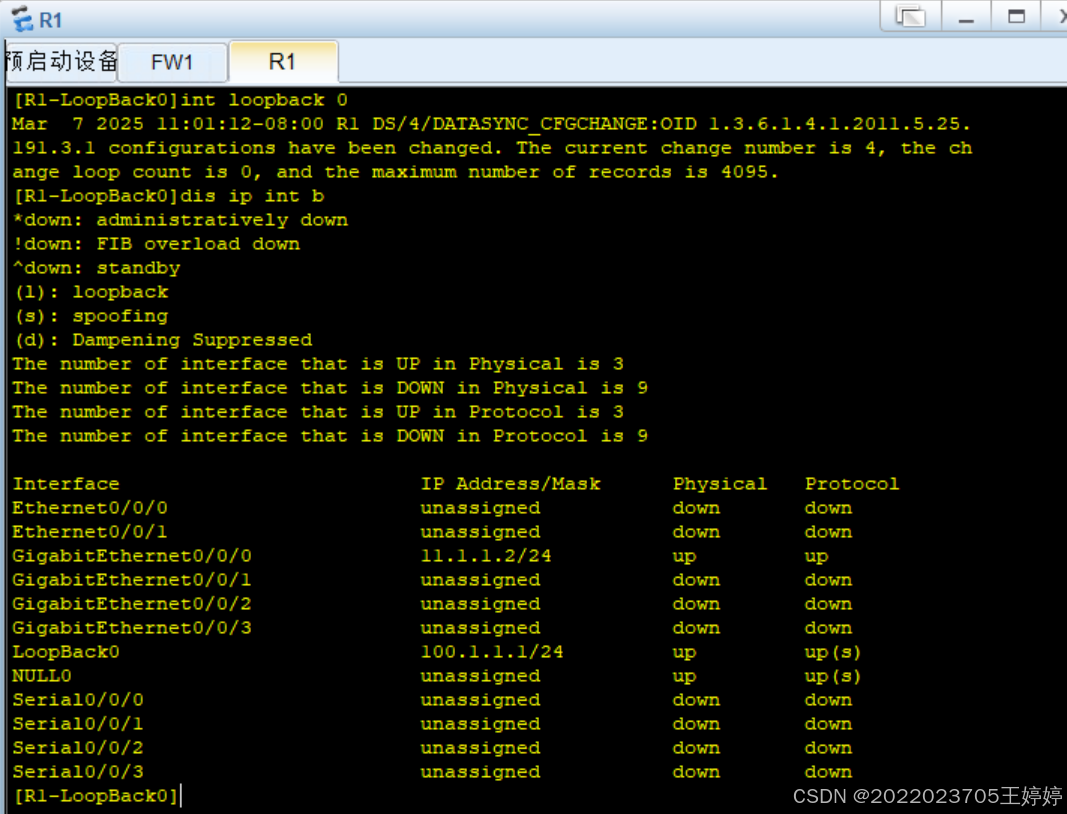

路由器配置
在这里插入图片描述

配置安全策略
[FW]security-policy
[FW-policy-security]rule na
[FW-policy-security]rule name to_internet
[FW-policy-security-rule-to_internet]source-zone trust
[FW-policy-security-rule-to_internet]destination-zone untrust
[FW-policy-security-rule-to_internet]action permit
配置NAT策略
[FW]nat-policy
[FW-policy-nat]rule name nat1
[FW-policy-nat-rule-nat1]source-zone trust
[FW-policy-nat-rule-nat1]egress-interface GigabitEthernet 1/0/0
[FW-policy-nat-rule-nat1]source-address 10.3.0.0 16
[FW-policy-nat-rule-nat1]action source-nat easy-ip

[FW-policy-nat-rule-nat1]dis th

2025-03-07 03:09:25.270
#
 rule name nat1
  source-zone trust
  egress-interface GigabitEthernet1/0/0
  source-address 10.3.0.0 mask 255.255.0.0
  action source-nat easy-ip
#
return

各个虚拟系统上的配置

vsysa
[FW]switch vsys
[FW]switch vsys vsysa
<FW-vsysa>sys

接口配置
[FW-vsysa]int g1/0/1
[FW-vsysa-GigabitEthernet1/0/1]ip add 10.3.0.254 24
[FW-vsysa-GigabitEthernet1/0/1]q
[FW-vsysa]int Virtual-if 1
[FW-vsysa-Virtual-if1]ip add 172.16.1.1 24
[FW-vsysa-Virtual-if1]q
[FW-vsysa]firewall zone trust
[FW-vsysa-zone-trust]add int g1/0/1
[FW-vsysa-zone-trust]q
[FW-vsysa]firewall zone untrust
[FW-vsysa-zone-untrust]add int Virtual-if 1
[FW-vsysa-zone-untrust]q
[FW-vsysa]

路由配置
[FW-vsysa]ip route-static 0.0.0.0 0 public ---缺省路由

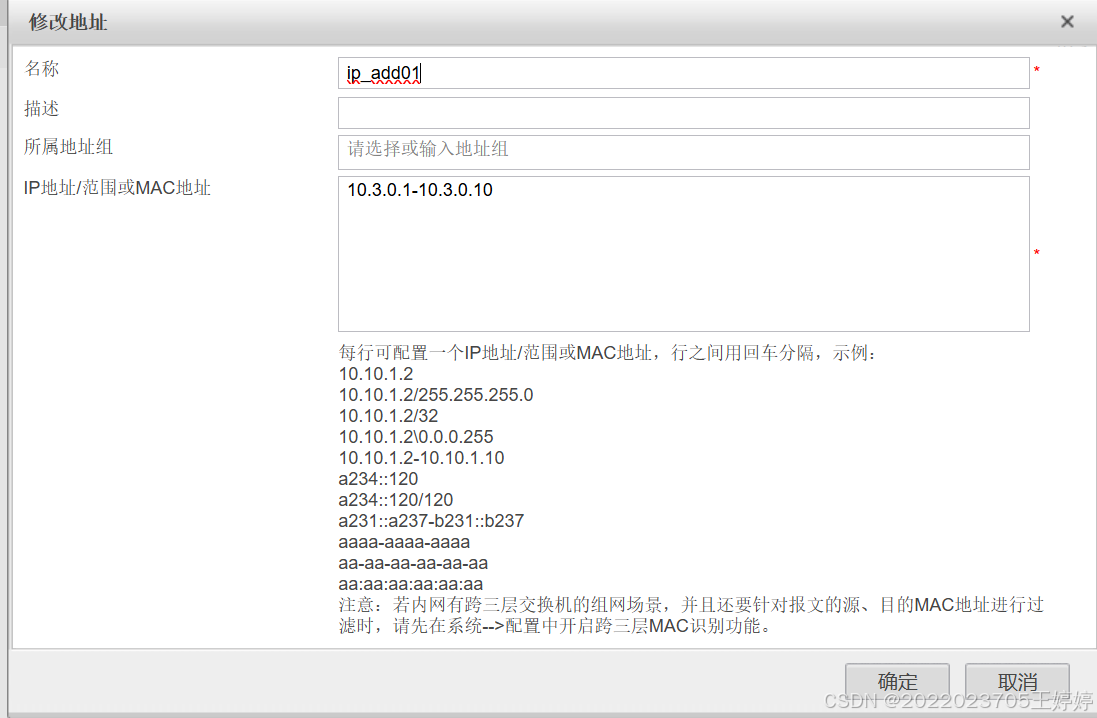

创建地址组 ---只有特定员工可以访问
[FW-vsysa]ip address-set ip_add01 type object
[FW-vsysa-object-address-set-ip_add01]add range 10.3.0.1 10.3.0.10

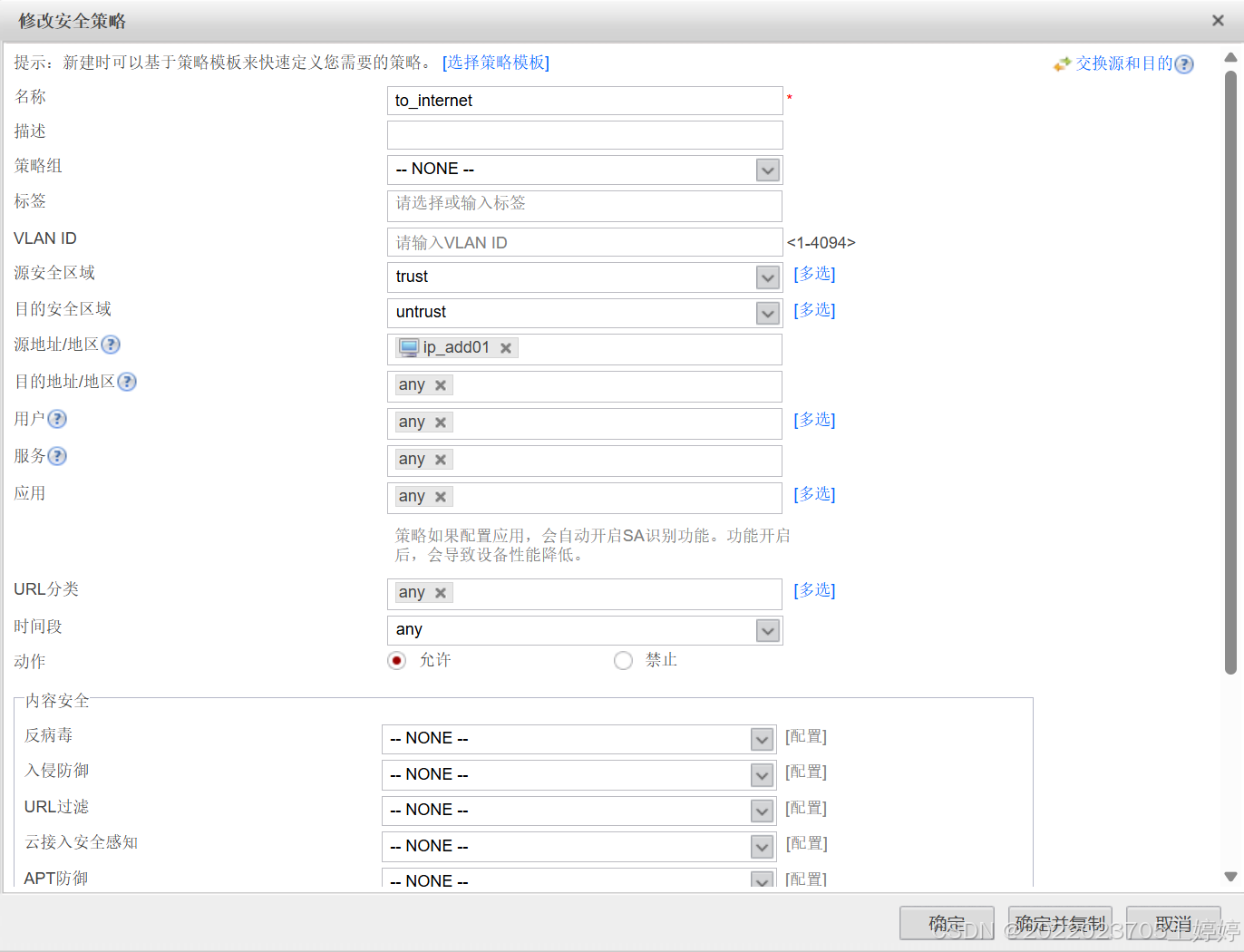

安全策略
[FW-vsysa]security-policy
[FW-vsysa-policy-security]rule name to_internet
[FW-vsysa-policy-security-rule-to_internet]source-zone trust
[FW-vsysa-policy-security-rule-to_internet]destination-zone untrust
[FW-vsysa-policy-security-rule-to_internet]source-address address-set ip_add01
[FW-vsysa-policy-security-rule-to_internet]action p

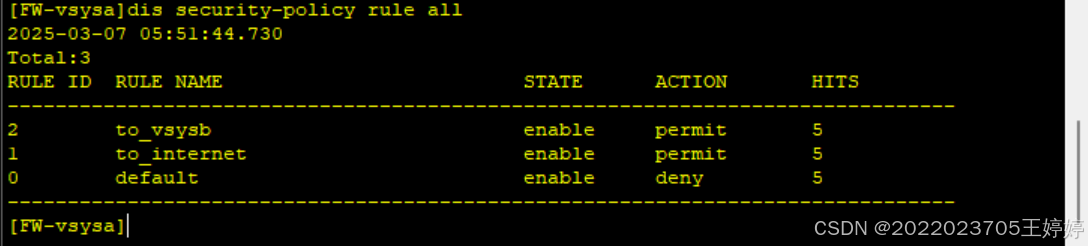

在这里插入图片描述
在这里插入图片描述

vsysb
[FW]switch vs
[FW]switch vsys vsysb
<FW-vsysb>sys
[FW-vsysb]int g1/0/2
[FW-vsysb-GigabitEthernet1/0/2]ip add 10.3.1.254 24
[FW-vsysb-GigabitEthernet1/0/2]q
[FW-vsysb]int Virtual-if 2
[FW-vsysb-Virtual-if2]ip add 172.16.2.1 24
[FW-vsysb-Virtual-if2]q
[FW-vsysb]firewall zone trust
[FW-vsysb-zone-trust]add int g1/0/2
[FW-vsysb-zone-trust]q
[FW-vsysb]firewall zone untrust
[FW-vsysb-zone-untrust]add int Virtual-if 2

去程路由
[FW-vsysb]ip route-static 0.0.0.0 0 public

财务部不被允许访问internet，不用配置安全策略，默认禁止
vsysc
[FW]switch v
[FW]switch vsys vsysc
<FW-vsysc>sys

[FW-vsysc]int g1/0/3
[FW-vsysc-GigabitEthernet1/0/3]ip add 10.3.2.254 24
[FW-vsysc-GigabitEthernet1/0/3]q
[FW-vsysc]int Virtual-if 3
[FW-vsysc-Virtual-if3]ip add 172.16.3.1 24
[FW-vsysc-Virtual-if3]q

[FW-vsysc]firewall zone trust
[FW-vsysc-zone-trust]add int g1/0/3
[FW-vsysc-zone-trust]q

[FW-vsysc]firewall zone untrust
[FW-vsysc-zone-untrust]add int Virtual-if 3
[FW-vsysc-zone-untrust]q

路由配置
[FW-vsysc]ip route-static 0.0.0.0 0 public

安全策略
[FW-vsysc]security-policy
[FW-vsysc-policy-security]rule name to_internet
[FW-vsysc-policy-security-rule-to_internet]source-zone trust
[FW-vsysc-policy-security-rule-to_internet]destination-zone untrust
[FW-vsysc-policy-security-rule-to_internet]source-address 10.3.2.0 24
[FW-vsysc-policy-security-rule-to_internet]action permit

测试

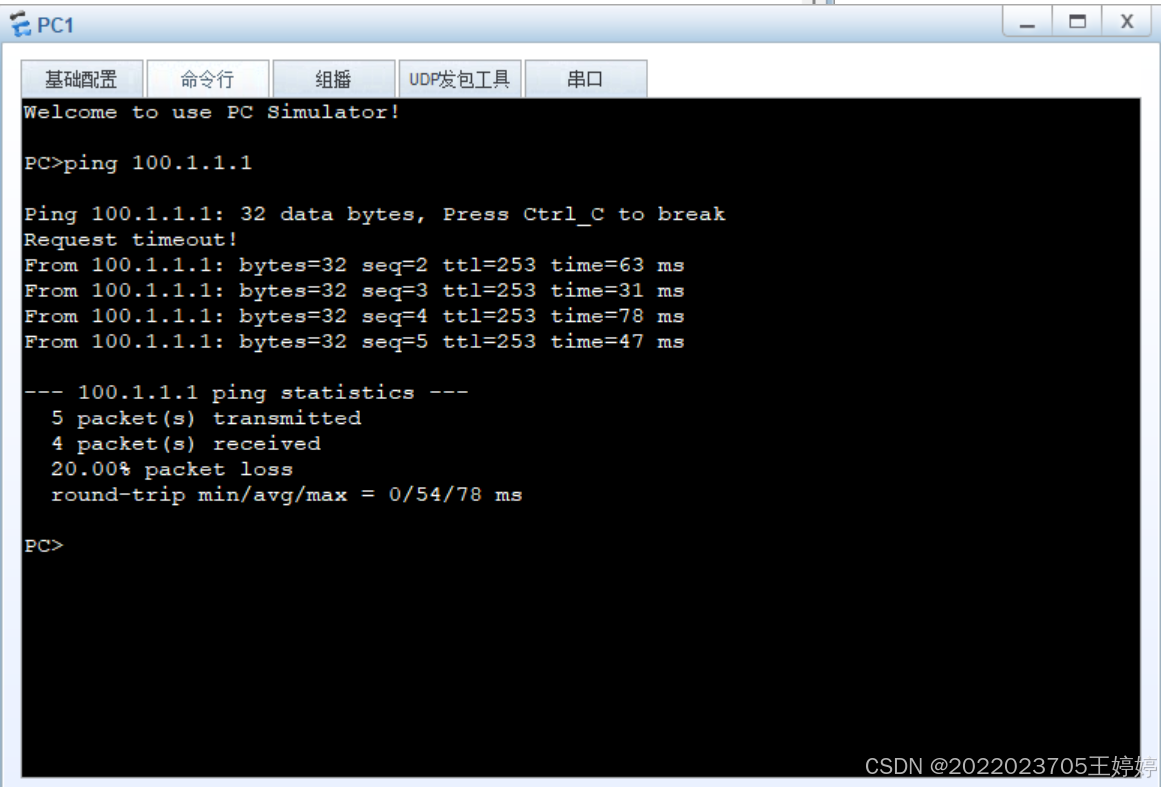

PC1

pc1 IP为10.3.0.1

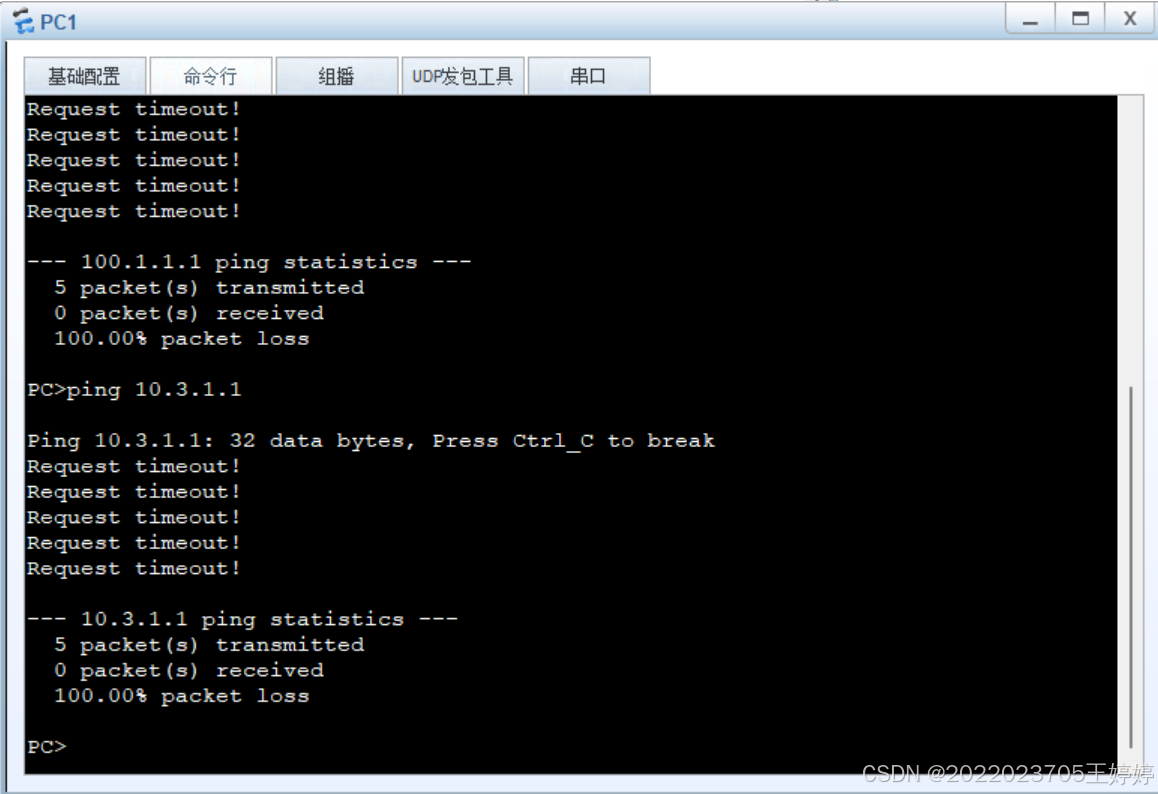

在这里插入图片描述

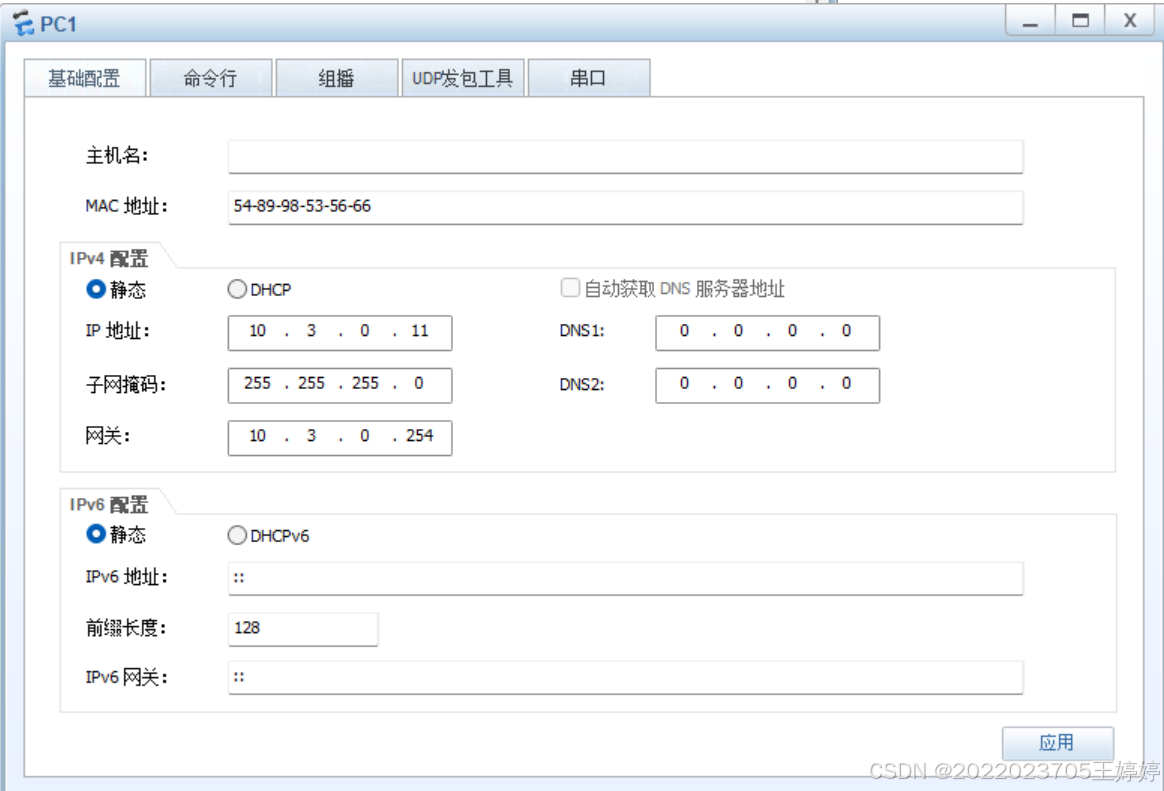

更改pc1的IP
在这里插入图片描述
在这里插入图片描述

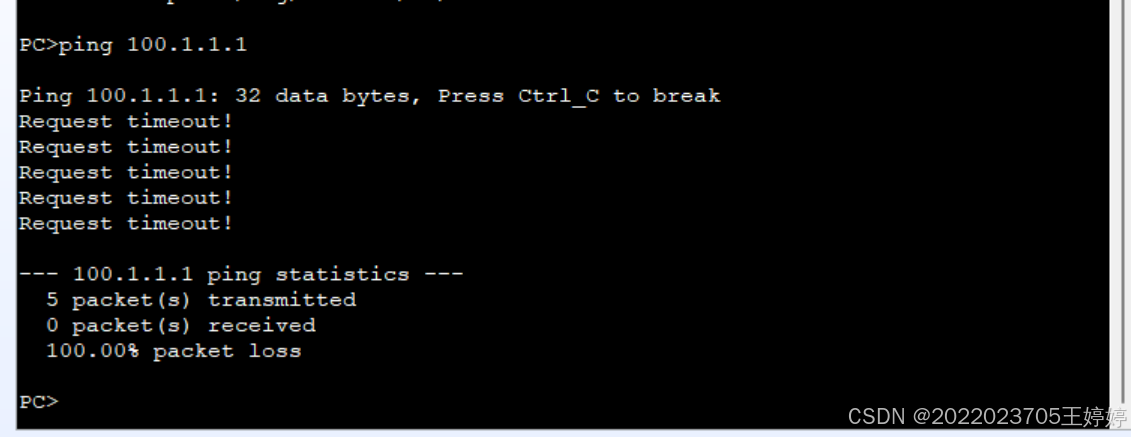

被限制访问 被虚拟系统阻挡

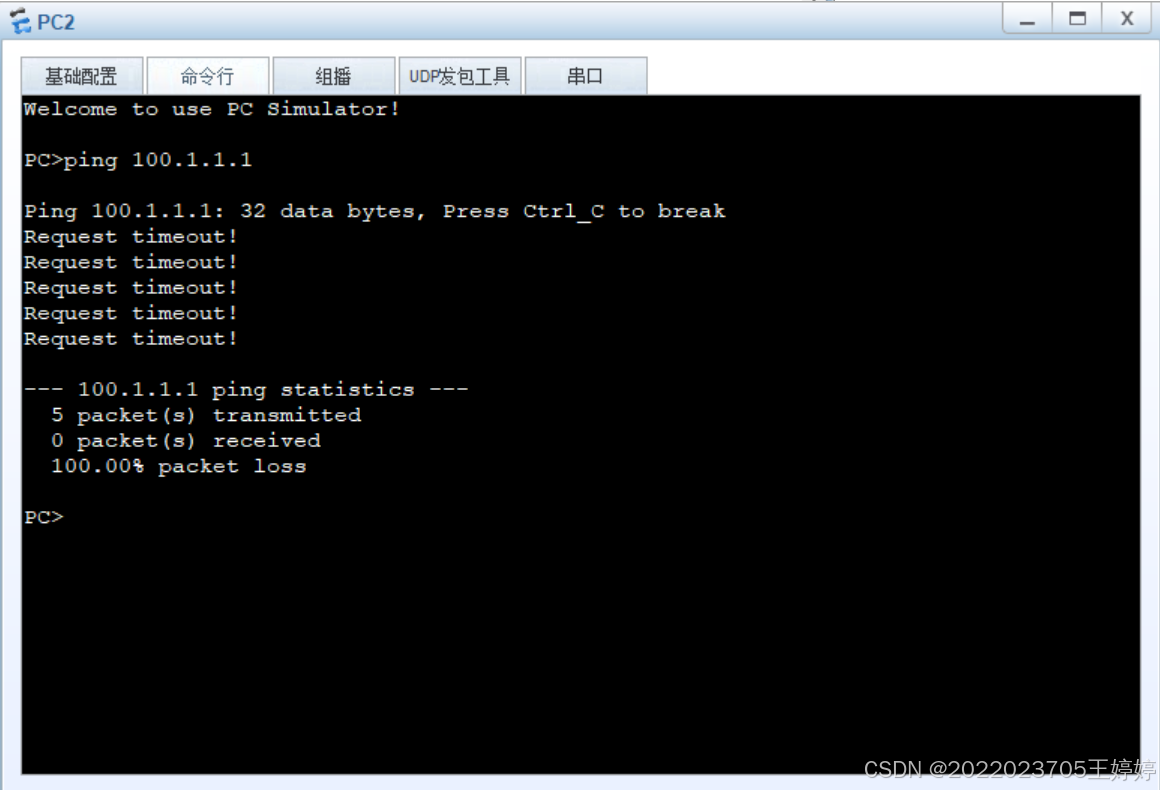

PC2

在这里插入图片描述
PC2不能访问

PC3

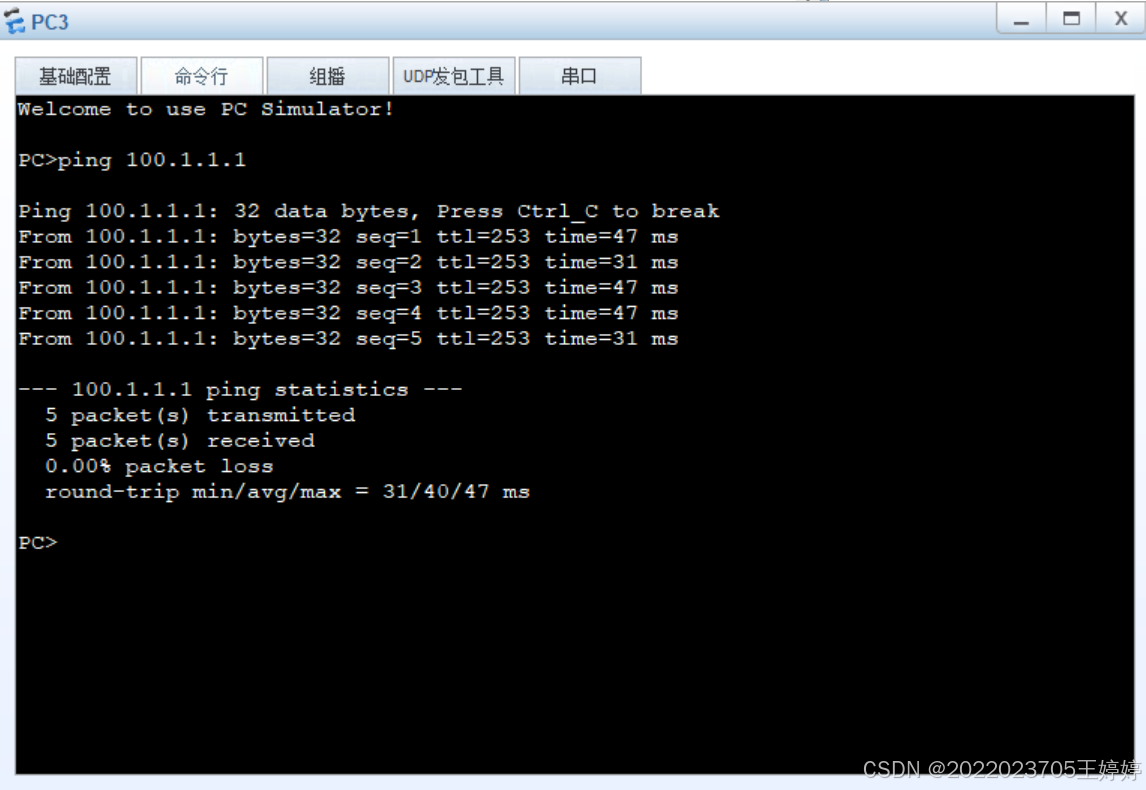

在这里插入图片描述
PC3可以访问

需求二

在这里插入图片描述

实现虚拟机之间的直接通讯--单向路由

vsysa

配置安全策略
[FW-vsysa]security-policy
[FW-vsysa-policy-security]rule name to_vsysb
[FW-vsysa-policy-security-rule-to_vsysb]source-zone trust
[FW-vsysa-policy-security-rule-to_vsysb]destination-zone untrust
[FW-vsysa-policy-security-rule-to_vsysb]source-address 10.3.0.0 24
[FW-vsysa-policy-security-rule-to_vsysb]destination-address 10.3.1.0 24
[FW-vsysa-policy-security-rule-to_vsysb]action p

[FW-vsysa-policy-security]rule move to_vsysb before to_internet    ---更改安全策略的顺序

[FW-vsysa-policy-security]dis th
2025-03-07 05:33:21.030
#
security-policy
 rule name to_vsysb
  source-zone trust
  destination-zone untrust
  source-address 10.3.0.0 mask 255.255.255.0
  destination-address 10.3.1.0 mask 255.255.255.0
  action permit
 rule name to_internet
  source-zone trust
  destination-zone untrust
  source-address address-set ip_add01
  action permit
#
return

vsysb

安全策略
[FW-vsysb]security-policy
[FW-vsysb-policy-security]rule name to_vsysa
[FW-vsysb-policy-security-rule-to_vsysa]source-zone untrust
[FW-vsysb-policy-security-rule-to_vsysa]destination-zone trust
[FW-vsysb-policy-security-rule-to_vsysa]source-address 10.3.0.0 24
[FW-vsysb-policy-security-rule-to_vsysa]destination-address 10.3.1.0 24
[FW-vsysb-policy-security-rule-to_vsysa]action permit

[FW-vsysb-policy-security-rule-to_vsysa]dis th
2025-03-07 05:40:02.830
#
 rule name to_vsysa
  source-zone untrust
  destination-zone trust
  source-address 10.3.0.0 mask 255.255.255.0
  destination-address 10.3.1.0 mask 255.255.255.0
  action permit
#
return

根系统

因为，虚拟系统之间无法感知到其他虚拟系统，只有根系统能够知晓所有的虚拟系统的存在

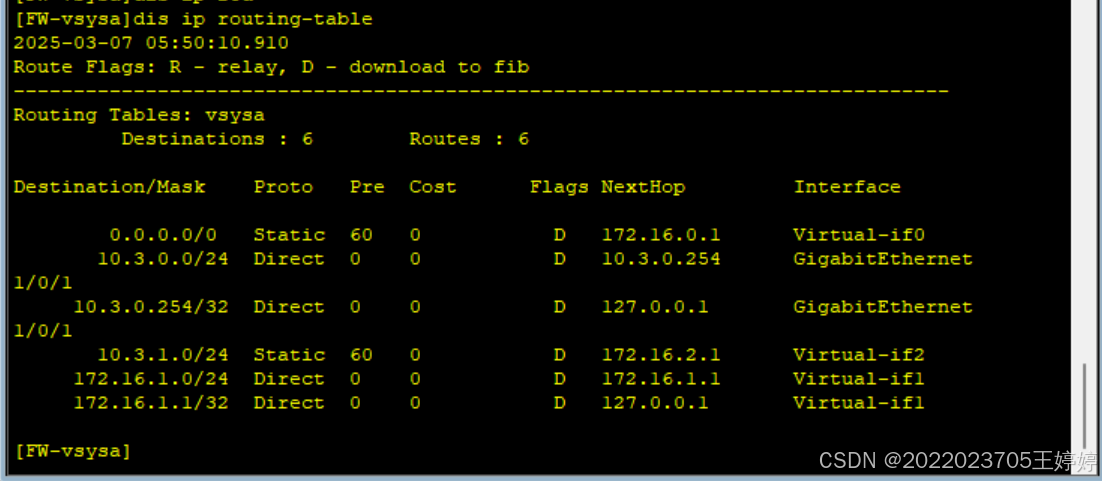

[FW]ip route-static vpn-instance vsysa 10.3.1.0 24 vpn-instance vsysb   ---在根系统下，为vsysa配置一条路由指向vsysb

在这里插入图片描述
在这里插入图片描述

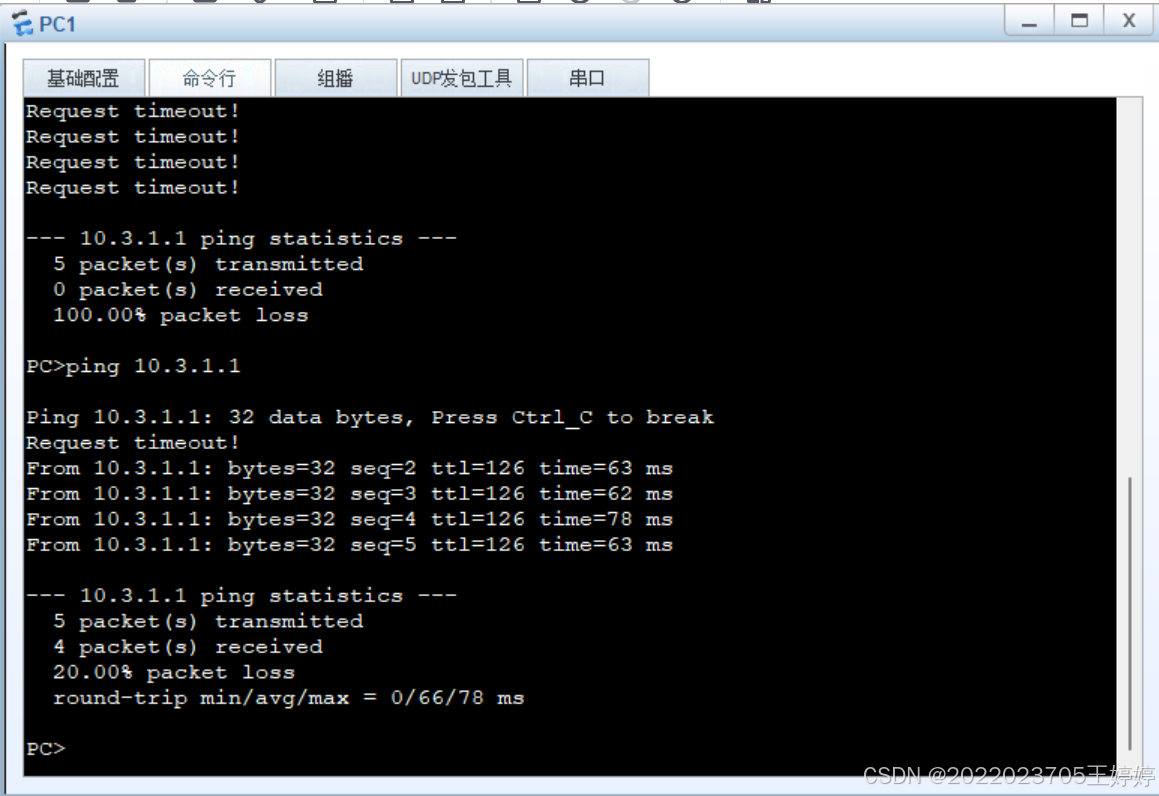

测试

在这里插入图片描述
