污水处理控制系统
控制要求:
(1)污水池有2台污水泵实现对污水排放处理。
正常工作时2台排污泵定时循环工作,每间隔2分钟(可根据时间调整)实现换泵,当污水液位到达超高液位时,两台泵同时投入运行,当其中一台在工作期间出现故障,要求另一台立即投入运行。
(2)当污水池液位高于高液位时,系统自动开启污水泵排污,污水池液位低于高液位时,系统自动关闭污水泵,污水池液位到达超高液位时,2台污水泵同时投入运行。

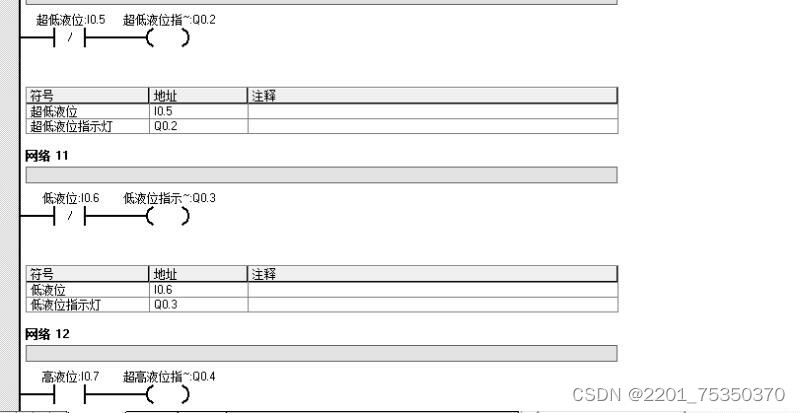

(3)污水池出现超低液位时,液位报警以2S周期闪烁,污水池出现超高液位时,液位报警以1S周期闪烁。

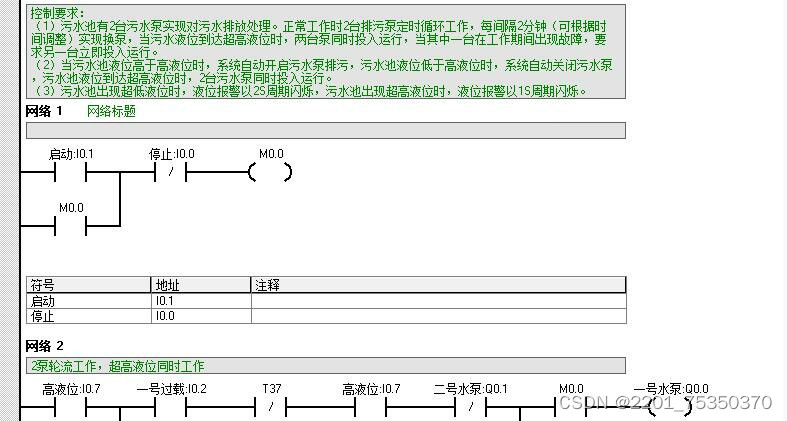

原理图+s7–200程序
