文章详细介绍了如何使用MATLAB进行二维平面绘图，包括基本的`plot`函数和`plotyy`函数，以及如何设置轴标签、图像标题和线型。示例展示了两个不同衰减率函数在同一x轴上的绘制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

%1）二维平面绘图

x=0:0.01:2*pi;
y=sin(x);
figure             //建立一个幕布
plot(x,y)          //二维平面绘图
title('y=sin(x)')  //图像标题(字符串)
xlabel('x')        //x轴标签
ylabel('sin(x)')   //y轴标签
xlim([0 2*pi])     //限定x轴长度

x=0:0.01:20;
y1=200*exp(-0.05*x).*sin(x);
y2=0.8*exp(-0.5*x).*sin(x);
figure
[AX,H1,H2]=plotyy(x,y1,x,y2,'plot');               //共用一个x轴坐标系
set(get(AX(1),'^Ylabel'),'String','Slow Decay')
set(get(AX(2),'^Ylabel'),'String','Fast Decay')
xlabel('Time(\musec)')
title('Multiple Decay Rates')

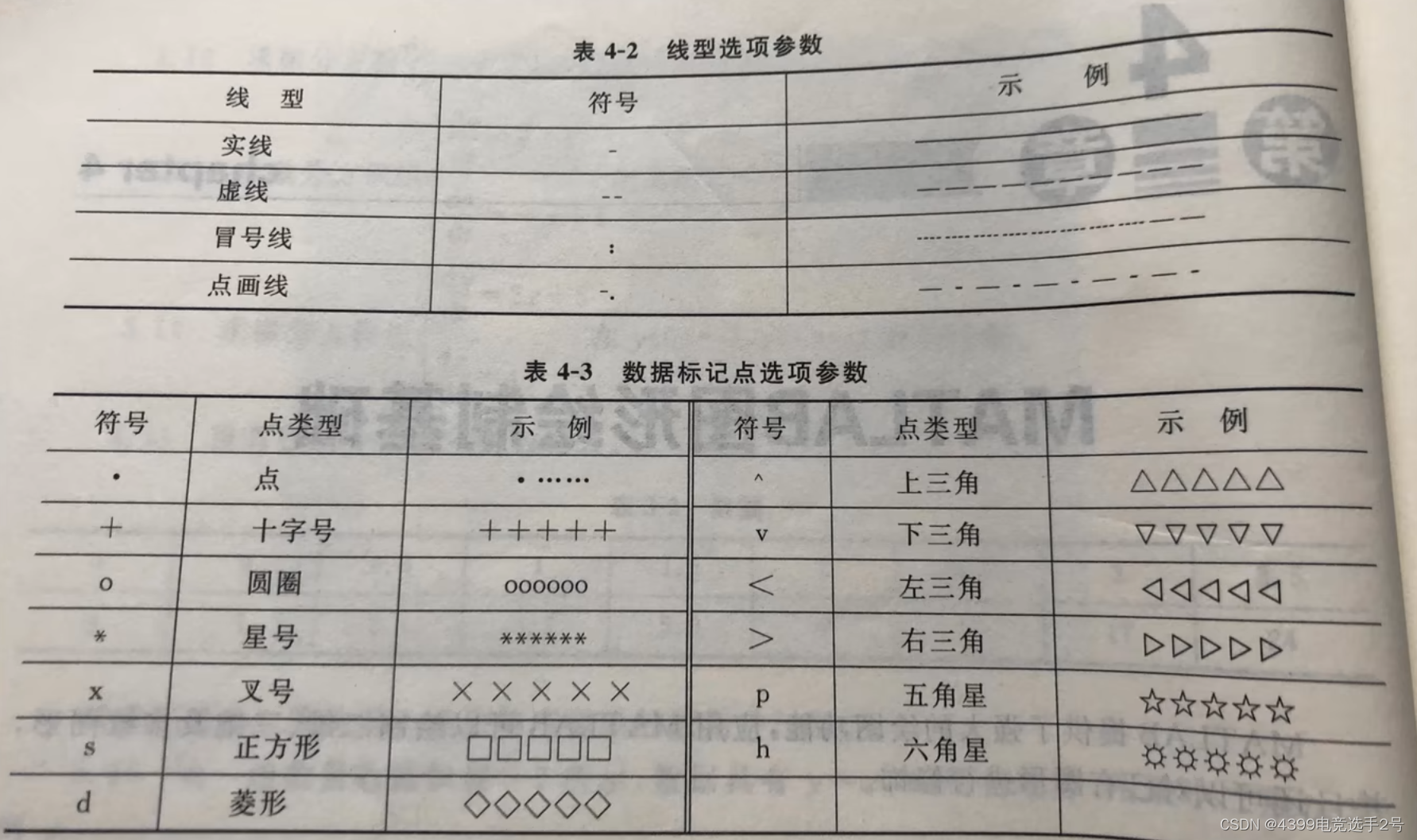

set(H1,'LineStyle','--')
set(H2,'LineStyle',':')
