1. 引言
1.1 研究背景
微带贴片天线因其结构简单、易于制造、尺寸小、成本低等优点，广泛应用于无线通信、雷达、卫星导航等领域。然而，传统的微带贴片天线通常存在带宽窄、辐射效率低等问题。随着无线通信技术的快速发展，对天线性能的要求越来越高，尤其是在频率、带宽和辐射效率等方面。微带贴片天线的设计和优化成为了研究的热点。
1.2 研究目的
本文旨在利用HFSS软件对矩形微带贴片天线进行设计、仿真和性能优化研究，旨在提高天线的性能指标，尤其是在2.45GHz工作频率下的带宽和反射损耗。通过对天线结构参数的调整，优化其性能，以满足现代通信系统的需求。
2. 贴片天线基础理论
2.1 贴片天线的工作原理
微带贴片天线的工作原理基于电磁辐射的基本理论。天线的辐射是由于电流在贴片上流动而产生的电磁波。天线的设计参数，如贴片的尺寸、形状和馈电方式，直接影响其辐射特性。微带天线的辐射特性通常通过其辐射模式、增益、带宽和反射损耗等参数来描述。
2.2 计算天线参数
在设计微带贴片天线时，计算天线的关键参数是至关重要的。根据设计要求，计算得到的参数如下：
贴片长度 ( L )：根据工作频率和介质材料的介电常数计算，公式为：
其中， c 为光速， f0 为工作频率，ϵr 为介质材料的相对介电常数。根据给定的工作频率 f0 = 2.45 GHz 和材料ϵr = 2.2 ，计算得到：
L = 39.4 mm
贴片宽度 ( W )：根据贴片的宽度公式计算，通常为：
计算得到：
W ≈47.4 mm
馈电点位置 xf ：
根据设计要求，设置为 xf = 6mm 。
3. HFSS矩形贴片天线仿真教程
3.1 HFSS软件的基本操作
HFSS（High-Frequency Structure Simulator）是一款强大的电磁仿真软件，广泛应用于天线设计和优化。打开HFSS软件，创建一个新的工程文件，确认求解类型为电磁仿真。
3.2 建立天线模型
在HFSS中，使用绘图工具和几何操作功能，按照设计参数建立微带贴片天线结构模型。
3.2.1 绘制介质板
绘制一个矩形作为介质板，定义其材料为Rogers5880，厚度为2mm，尺寸为100mm x 100mm。
3.2.1 介质板参数设置

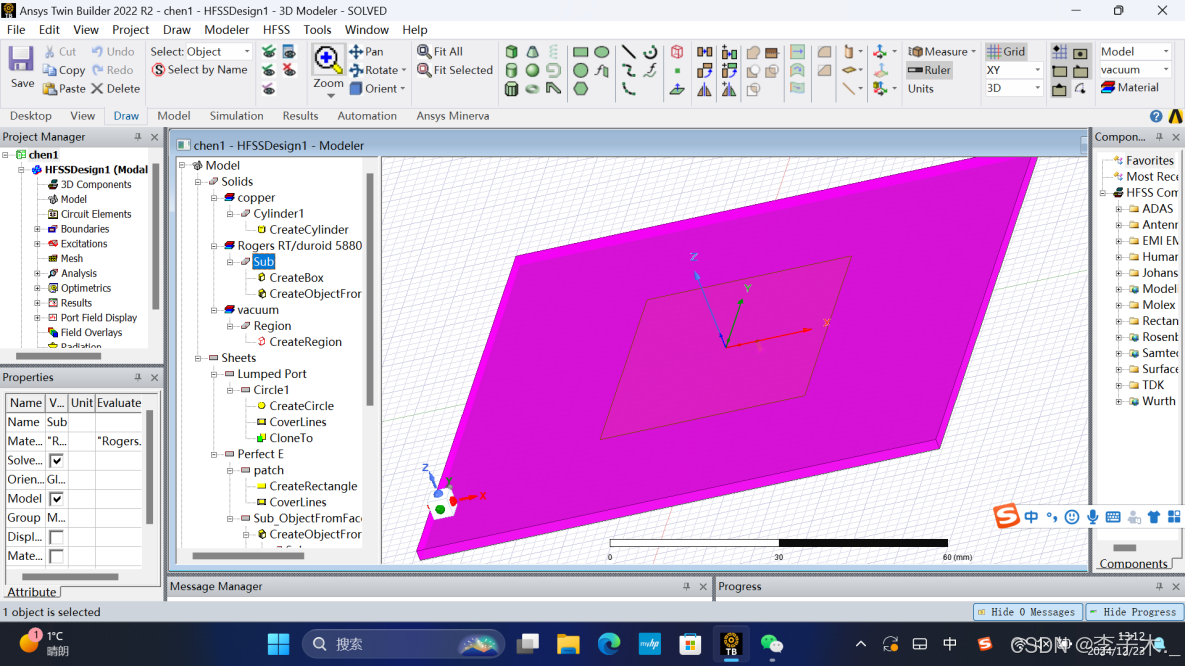

3.2.1 介质板绘制示意图
3.2.2 绘制贴片结构
在介质板上绘制一个矩形，设置其属性为理想电导体，尺寸为 ( L ) 和 ( W )。

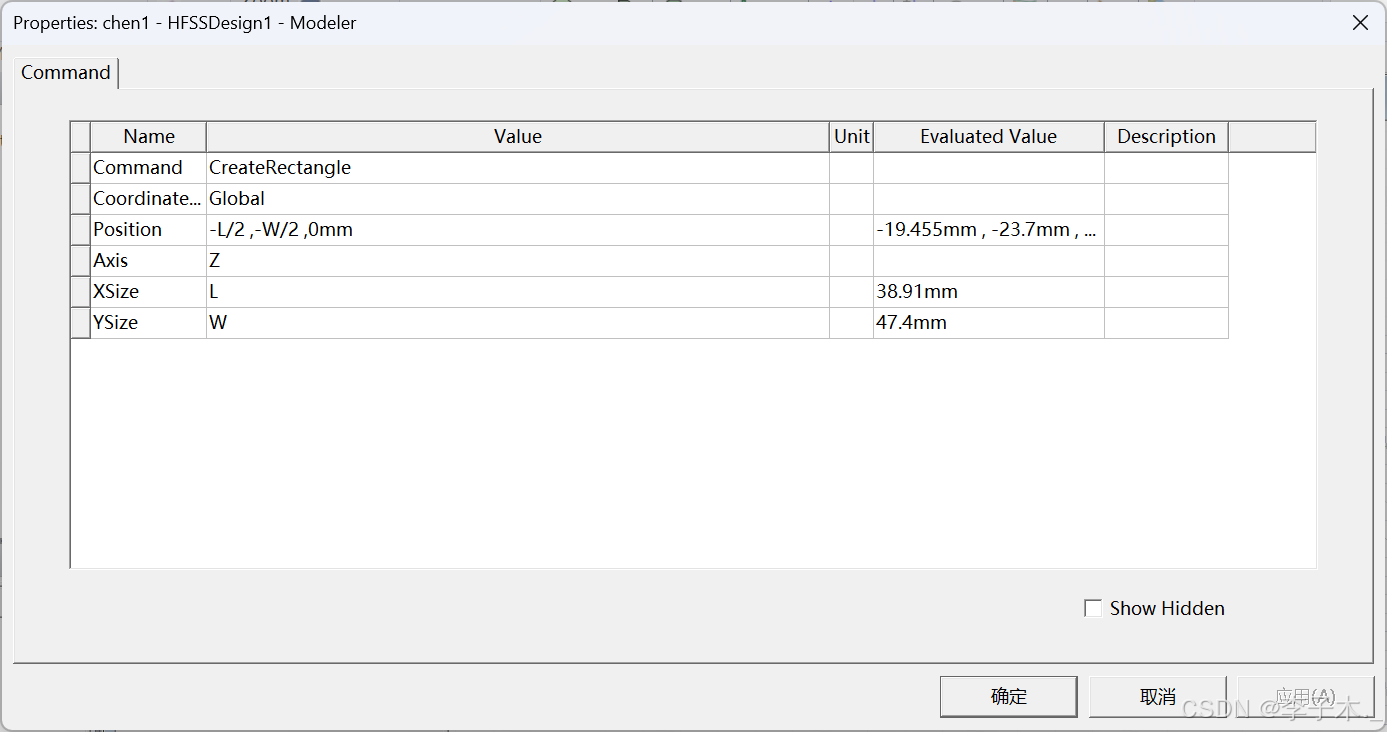

3.2.2 贴片参数设置

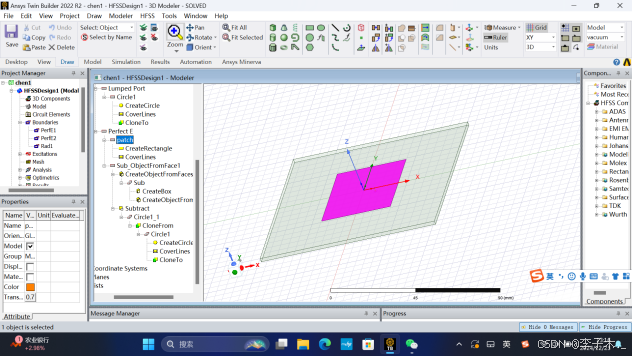

3.2.2 贴片结构绘制示意图
3.2.3 绘制探针（同轴馈电）
在介质板上绘制探针，设置其材料为铜，定义其尺寸和位置。探针的半径为0.4mm，设置为与介质板厚度一致的高度。

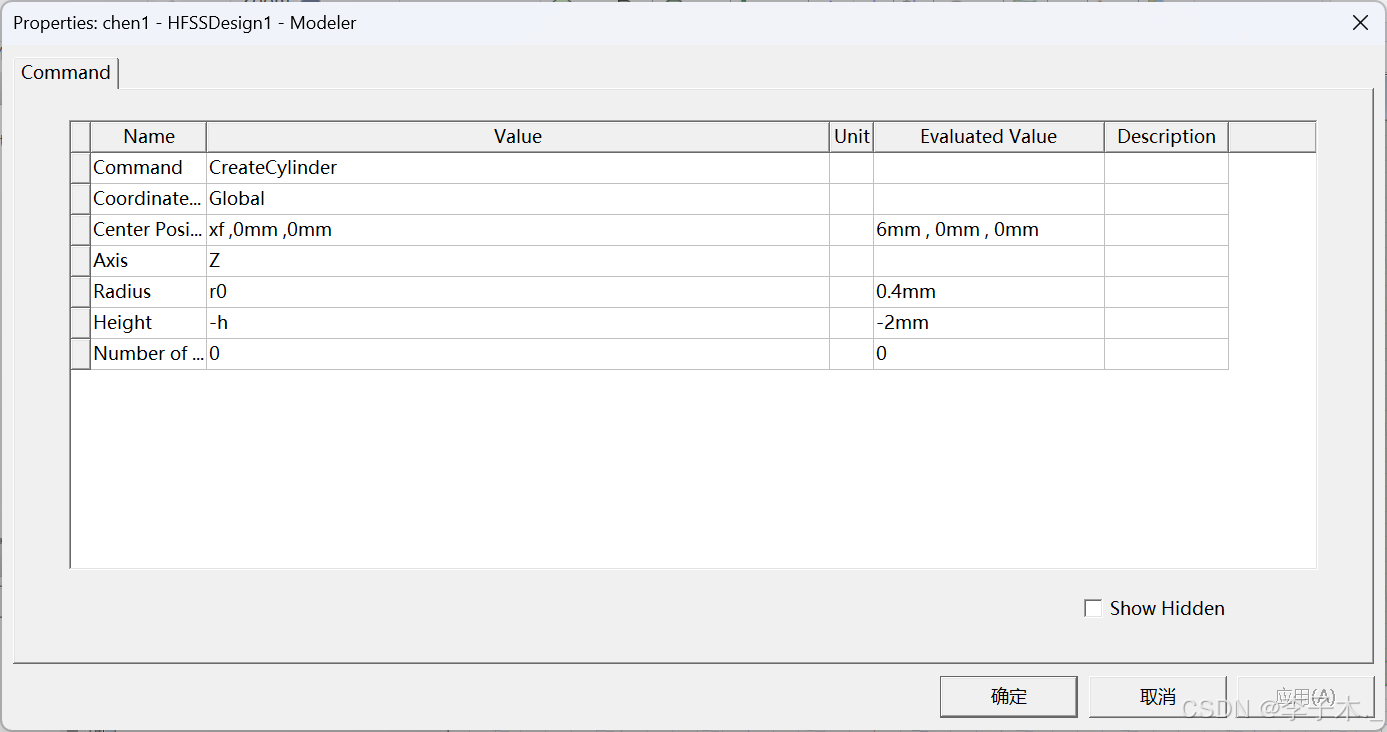

3.2.3 探针参数设置

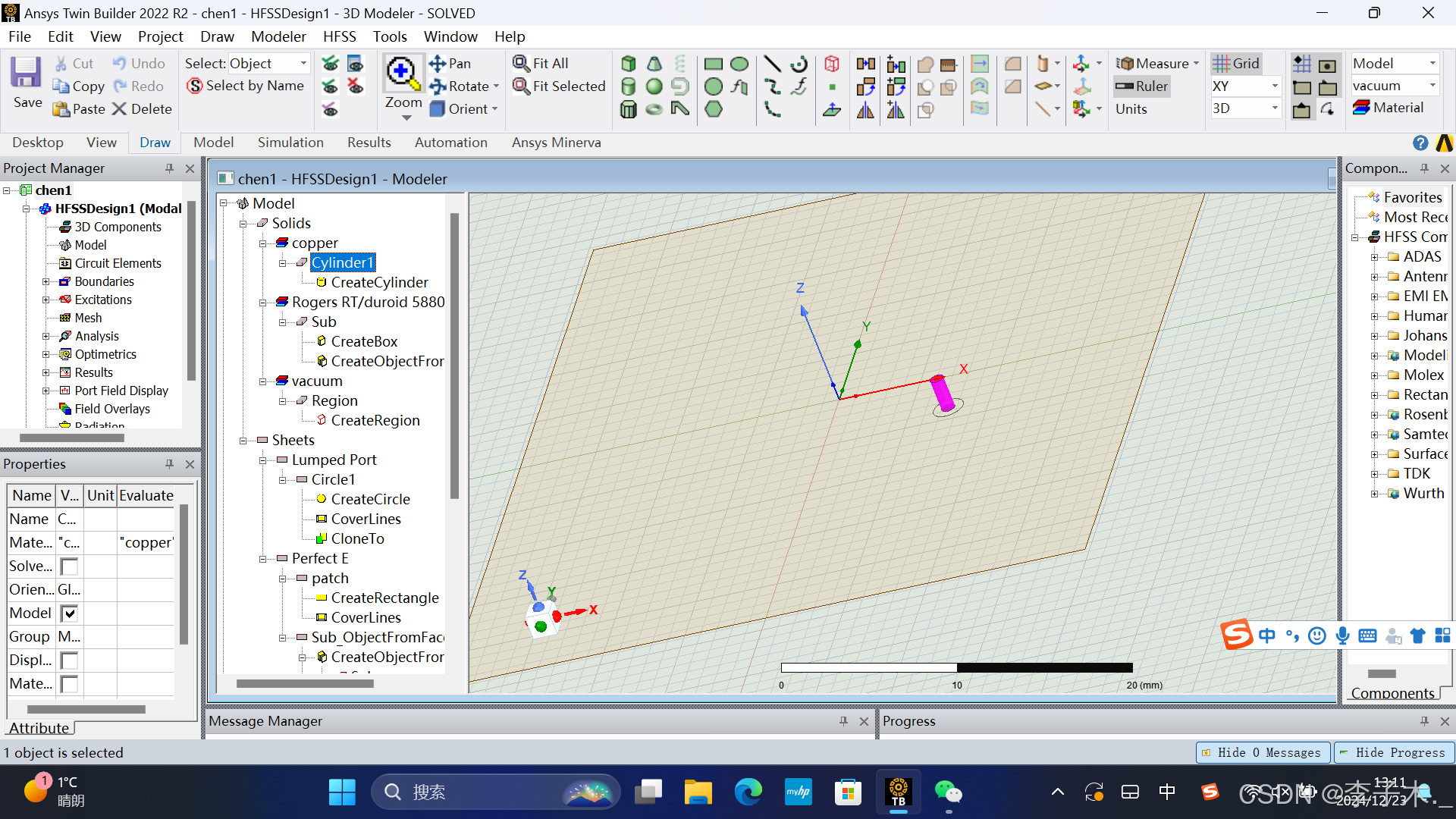

3.2.3 探针绘制示意图
3.2.4 挖孔
需要在“地板“面挖一个洞，代表同轴线穿入到介质板内。

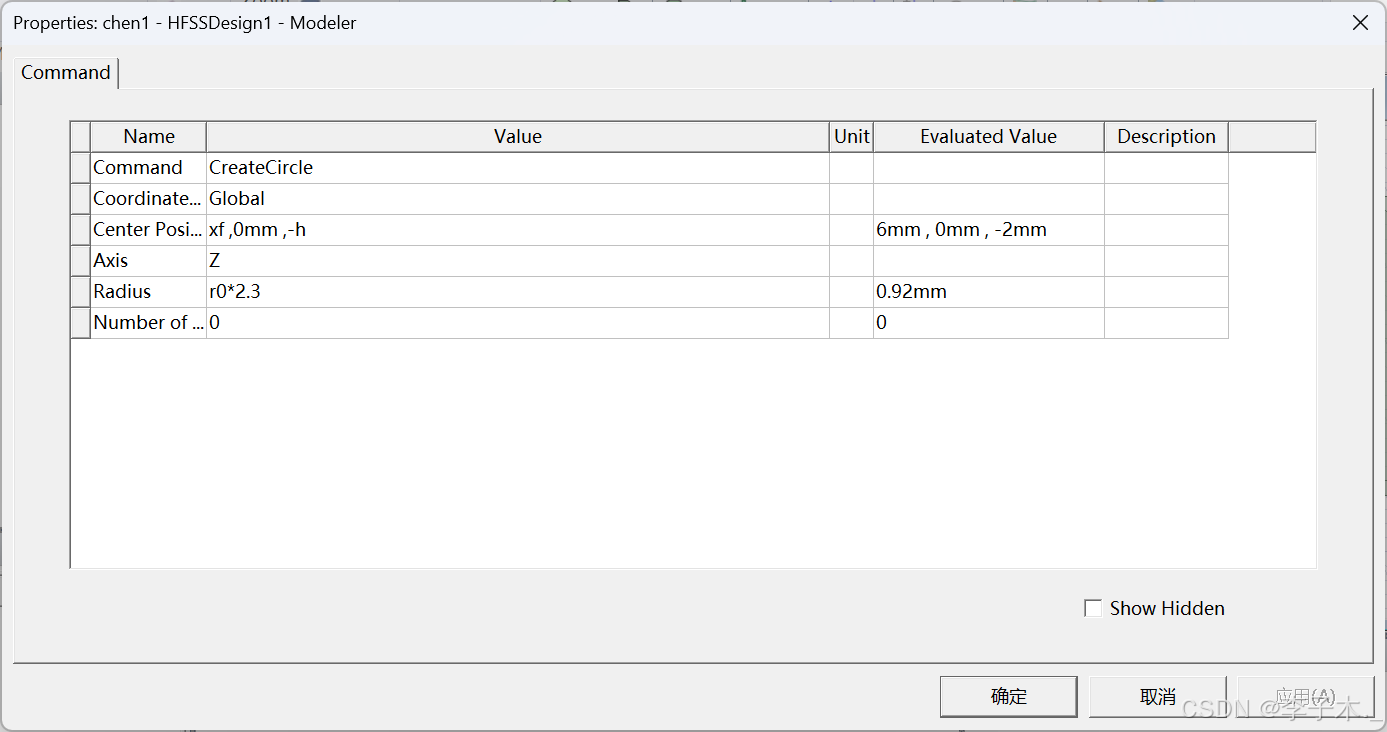

3.2.4 参数设置

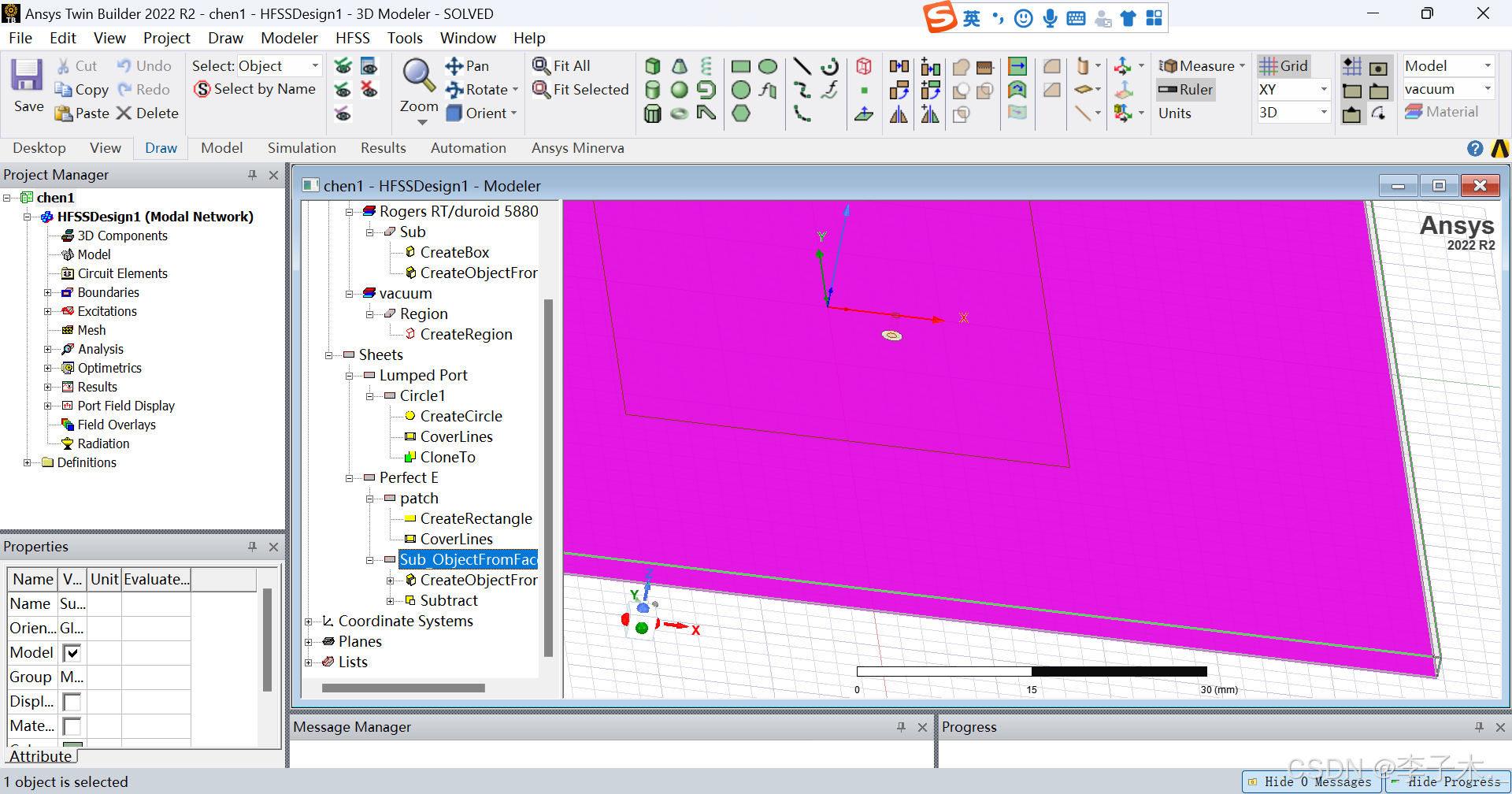

3.2.4 挖孔
3.2.5 设置空气盒子

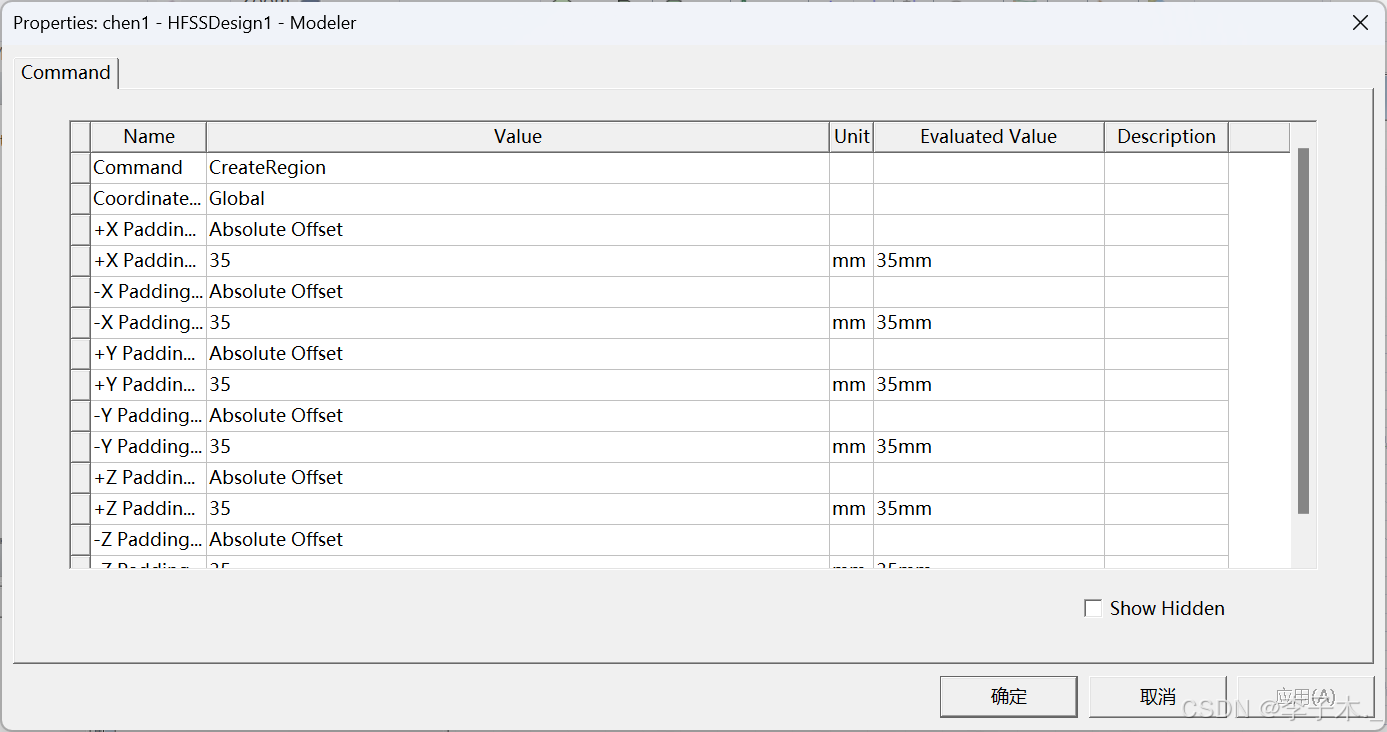

3.2.5 空气盒子参数设置

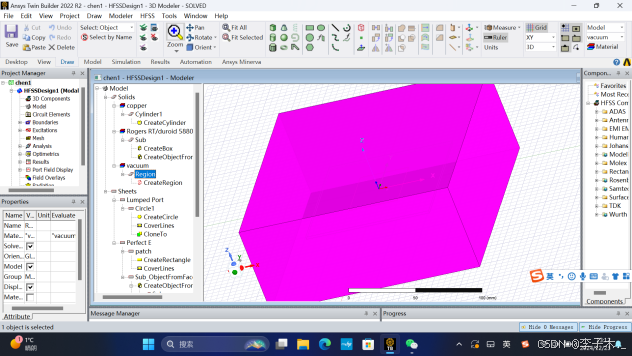

3.2.5 空气盒子绘制示意图
3.3 设置仿真参数
设置仿真参数，包括频率范围（2GHz至3GHz），选择合适的仿真类型（如S参数仿真、远场辐射仿真）。
3.3 第一次仿真参数设置示意图
3.4 运行仿真与结果分析
运行仿真并分析结果，查看天线的共振频率、带宽、辐射阻抗等性能指标。通过绘制反射系数曲线，确定天线的工作频率。

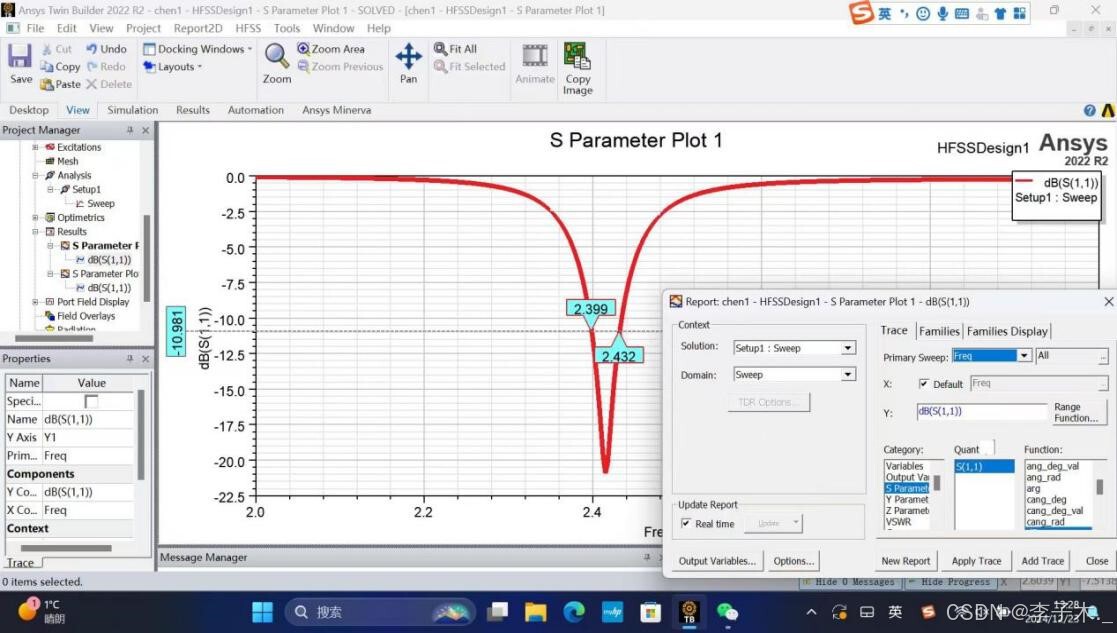

3.4 第一次仿真结果分析示意图
反射系数 S11：通过仿真结果，得到反射系数曲线，中心频率在2.42GHz左右，带宽为100MHz（2.4GHz至2.5GHz），反射损耗小于-10dB，表明天线在该频率范围内工作良好。
4. 模型优化
4.1 优化目标与方法
本次仿真优化目标为中心频率尽可能在2.45GHz，且阻抗匹配较好，阻抗值为50欧姆，感抗值小于0.01。通过参数化分析和优化方法，调整天线结构参数。
参数化分析：使用HFSS的Optimetrics功能，进行参数化分析，调整贴片长度 ( L ) 和馈电点位置 ( xf )。
粗优化L：数值可自行设定，目标是通过粗优化L快速确定L的范围，再进行L的精确优化或参数联合优化。

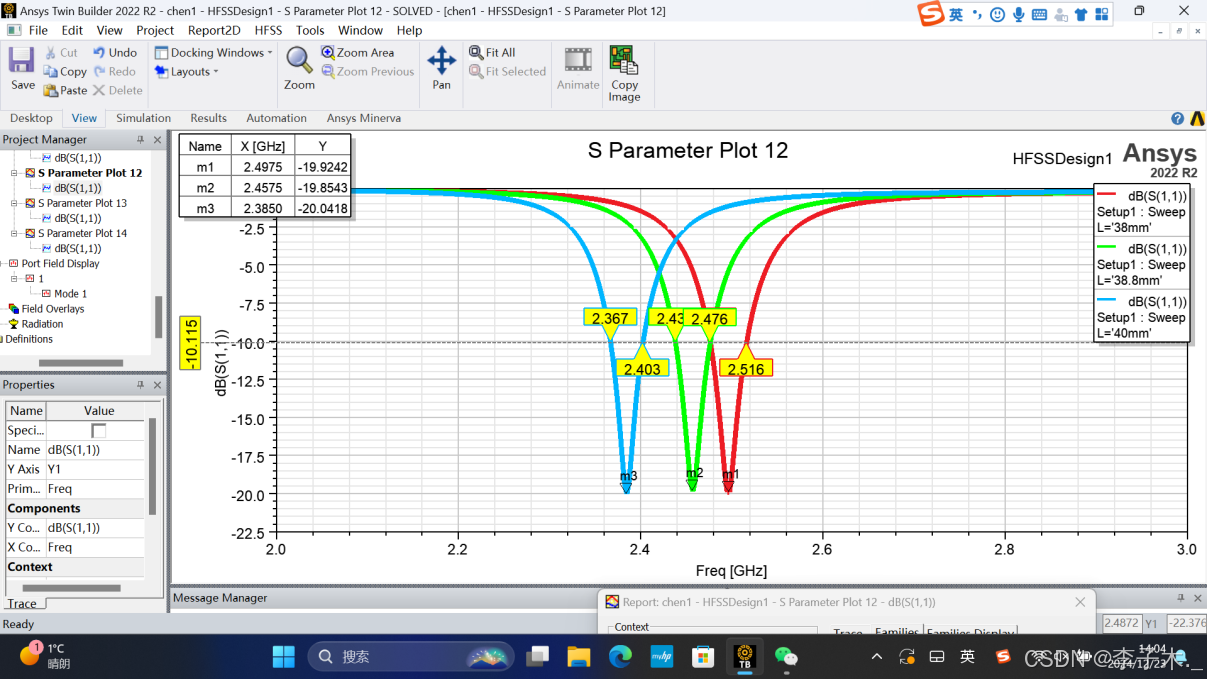

4.1 粗优化L
添加maker，可以看出m1、m2对应的L值已经非常接近2.45GHz。m2对应的L值是38.8mm，根据此可以再重新设定L值，精细化仿真。
4.1 精细化L
浅棕色L为38.9mm，工作的中心频率为2.45。

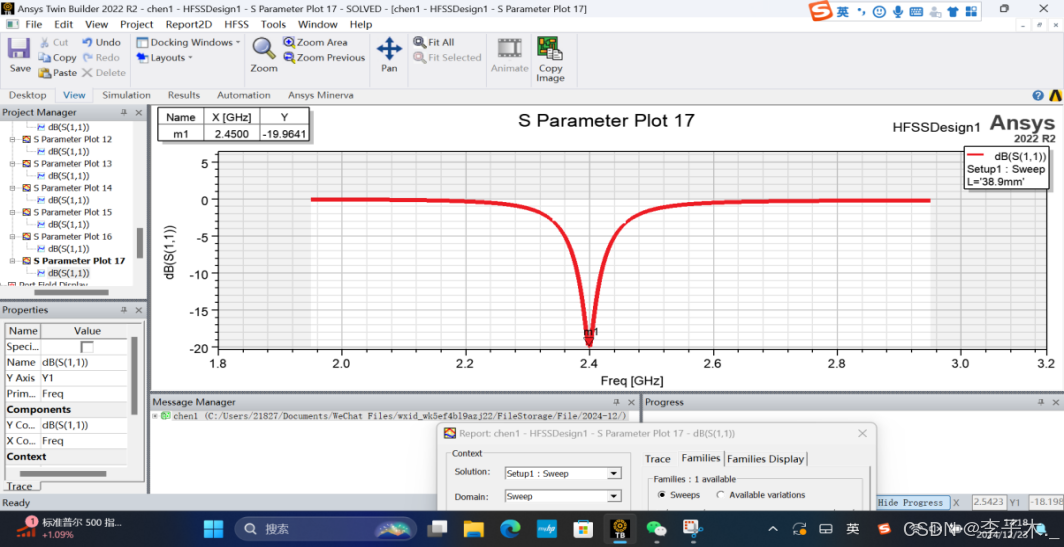

4.1 优化后结果
精细化L，再次仿真。修改Sweep设置，如下图

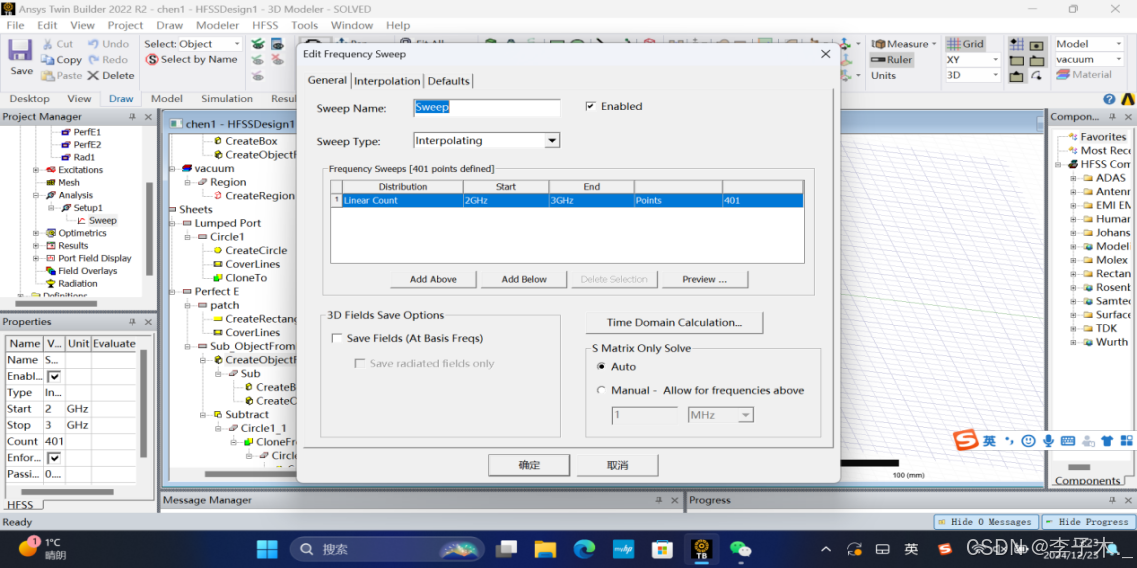

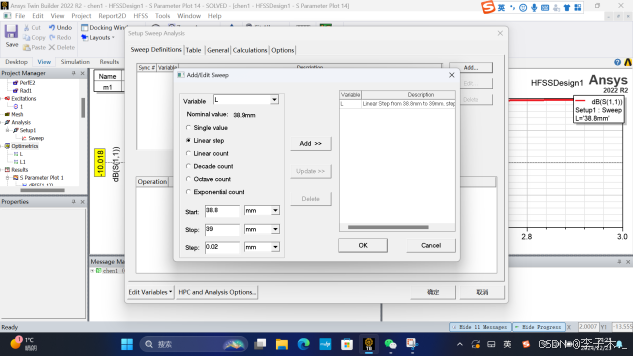

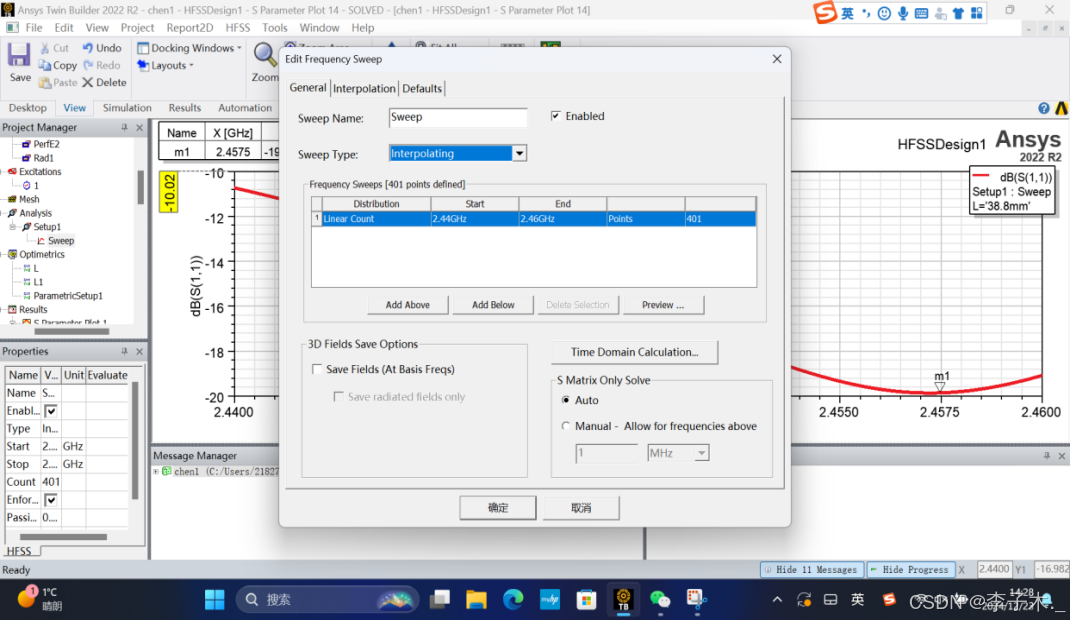

4.1 扫描设置
4.1 频率设置

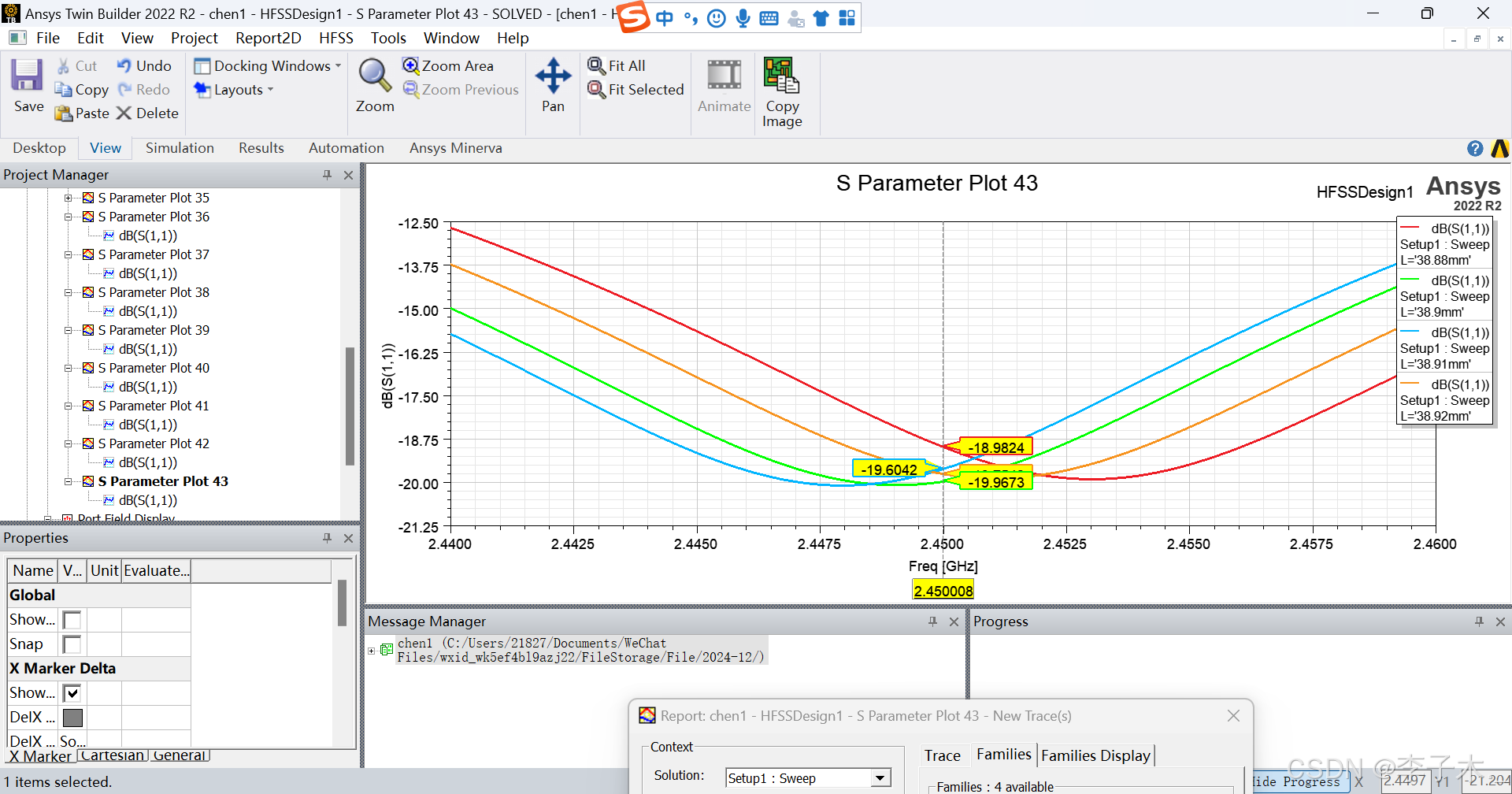

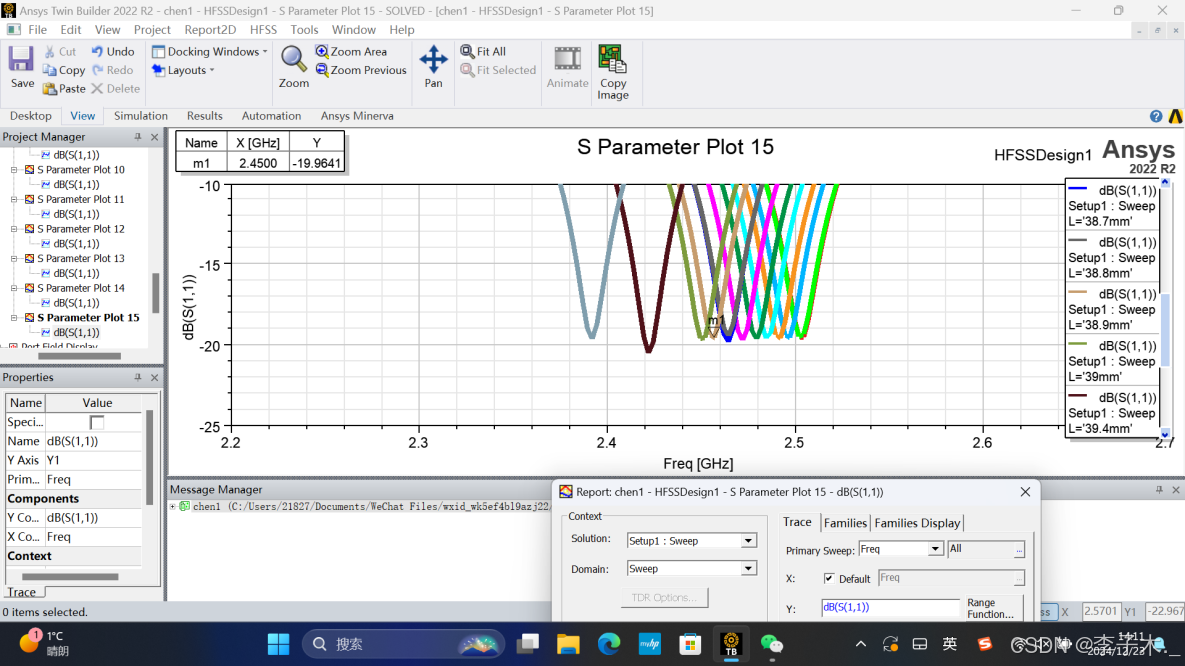

4.1 扫描结果
绿色线L=38.90mm是最接近2.45Hz的。

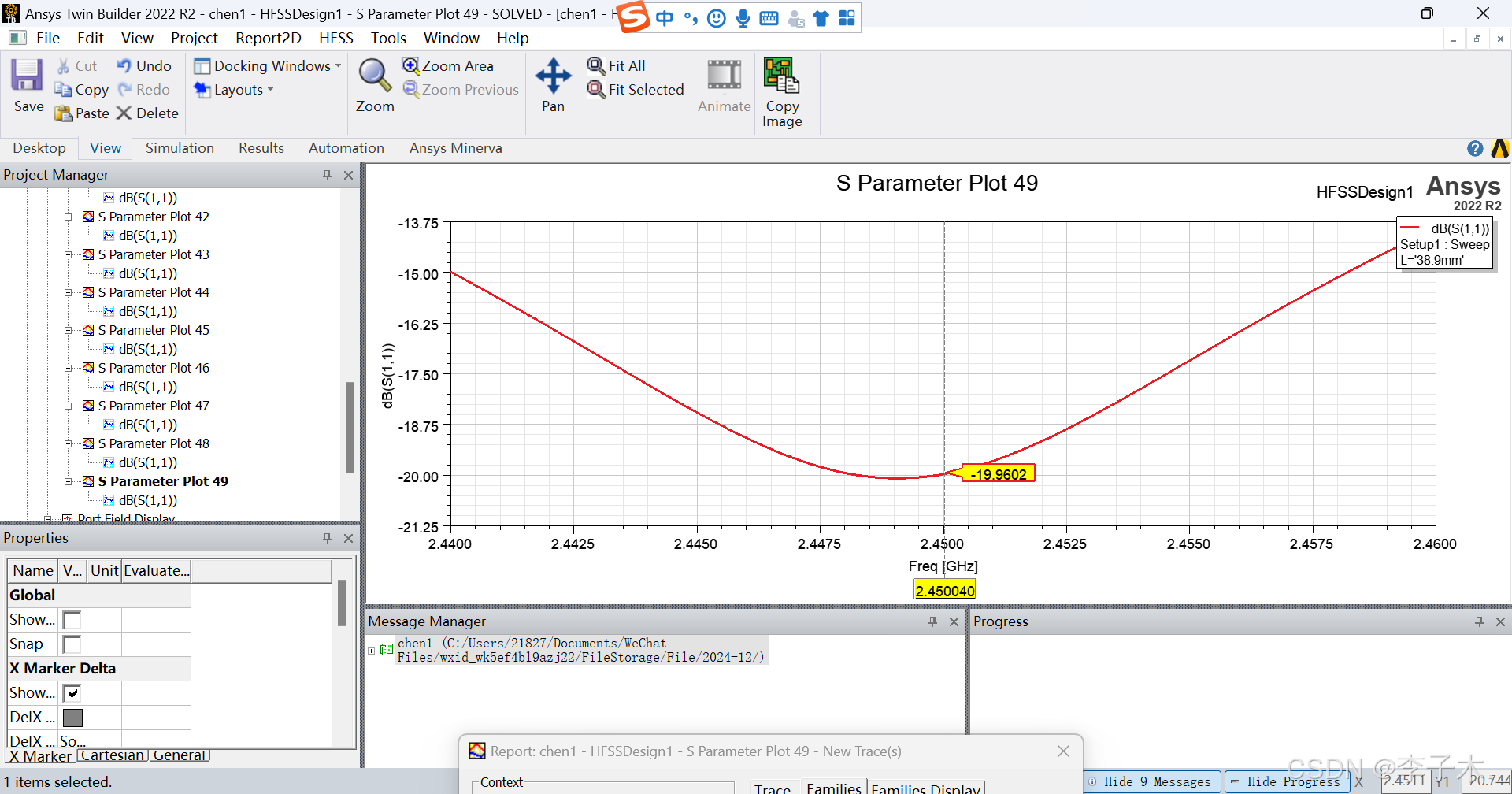

4.1 筛选后结果

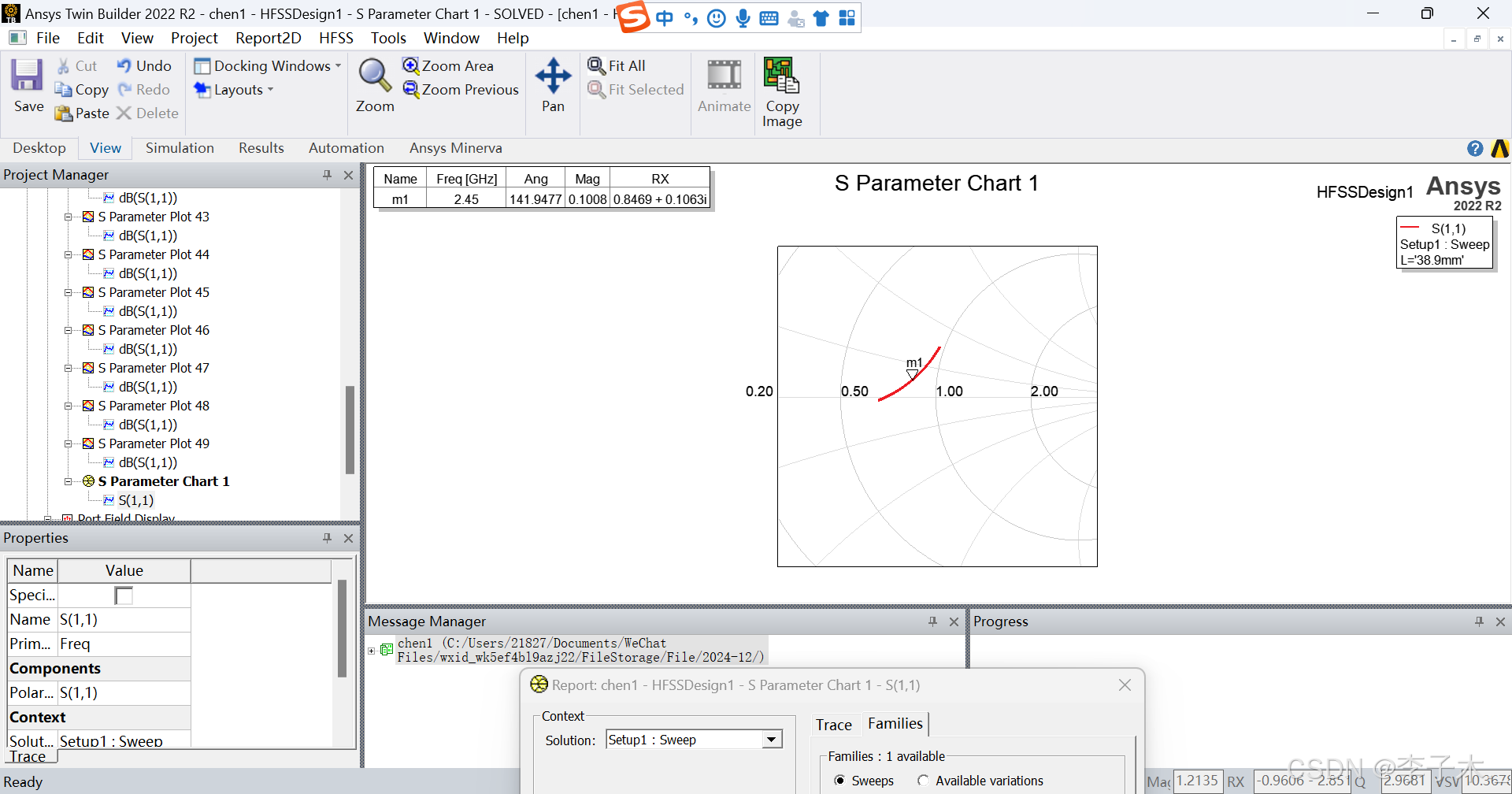

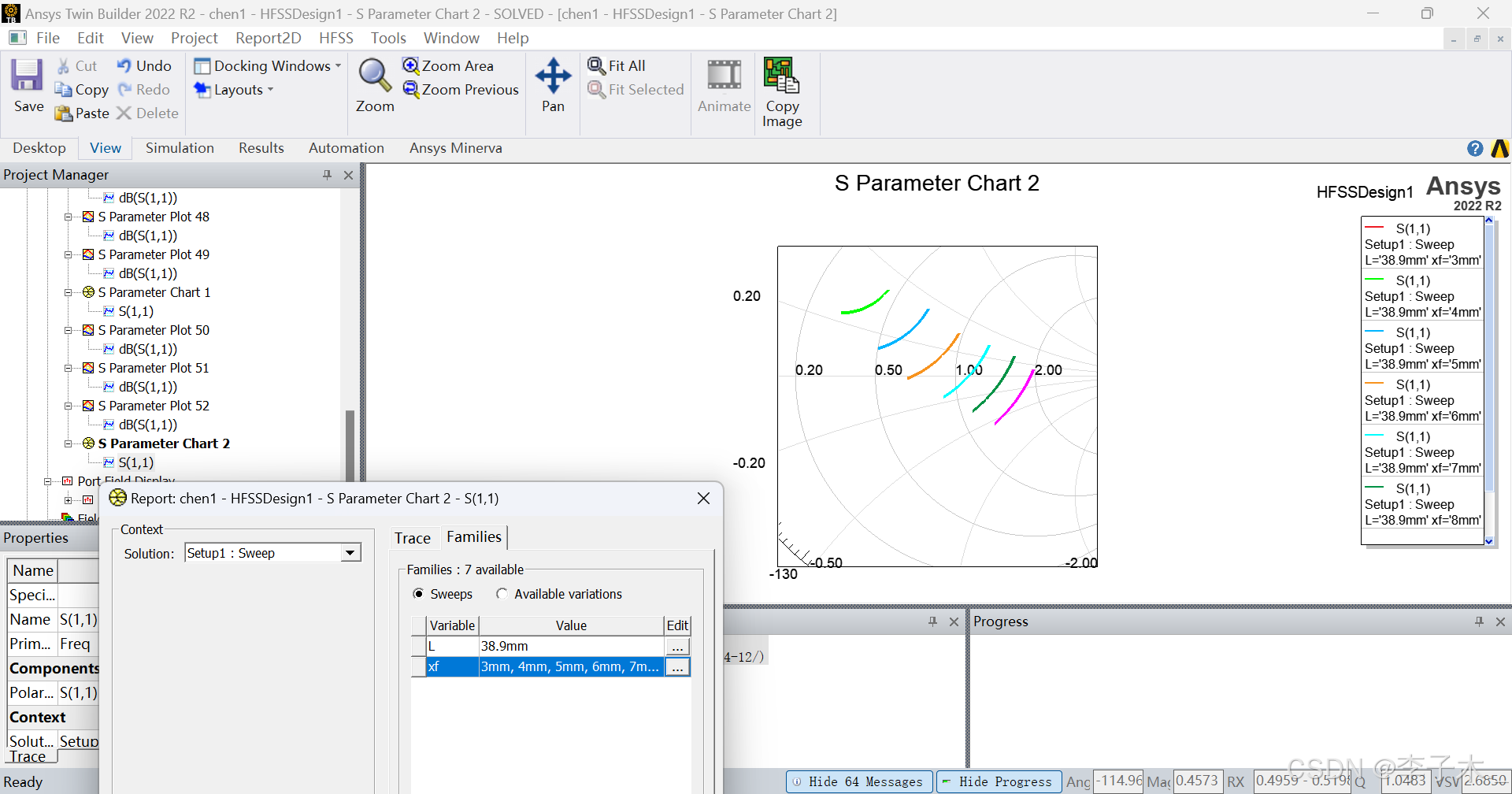

4.1 Smith图
查看Smith图，阻抗匹配不太好，继续优化馈电点位置xf。

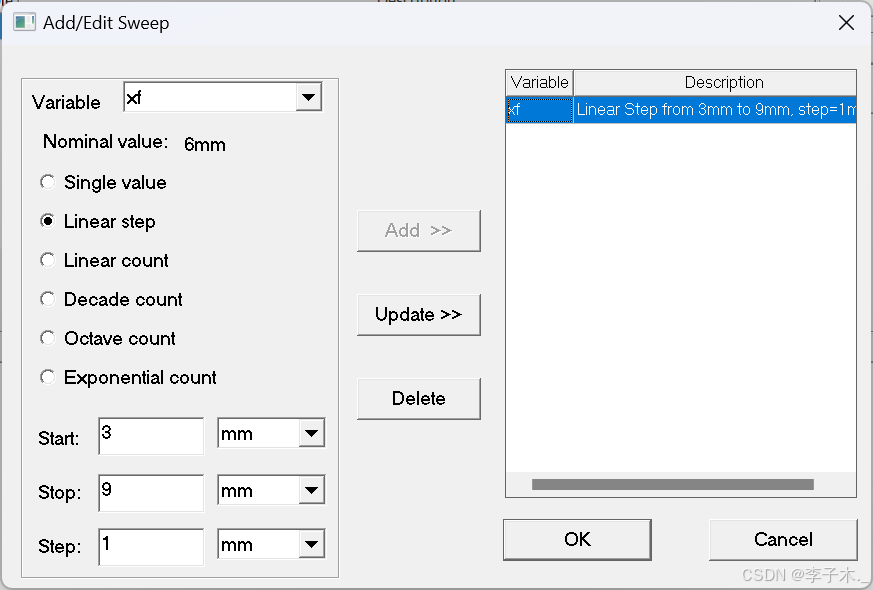

4.1 xf参数分析设置
4.1 仿真结果
显然，Xf=6—7mm之间能得到理想阻抗。

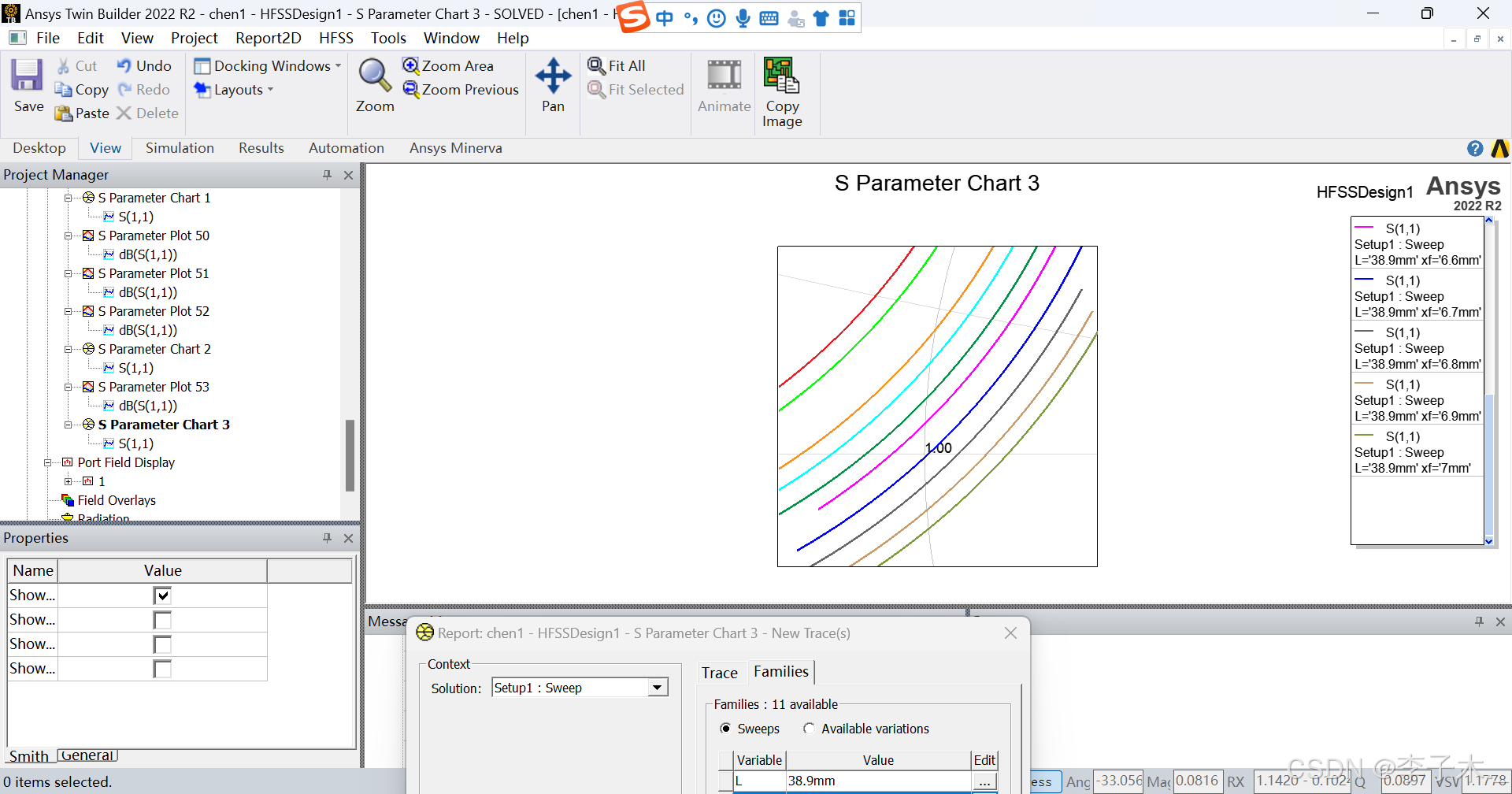

4.1 调整xf设置
4.1 调整后结果
最后仿真结果：L=38.90，xf=6.7。

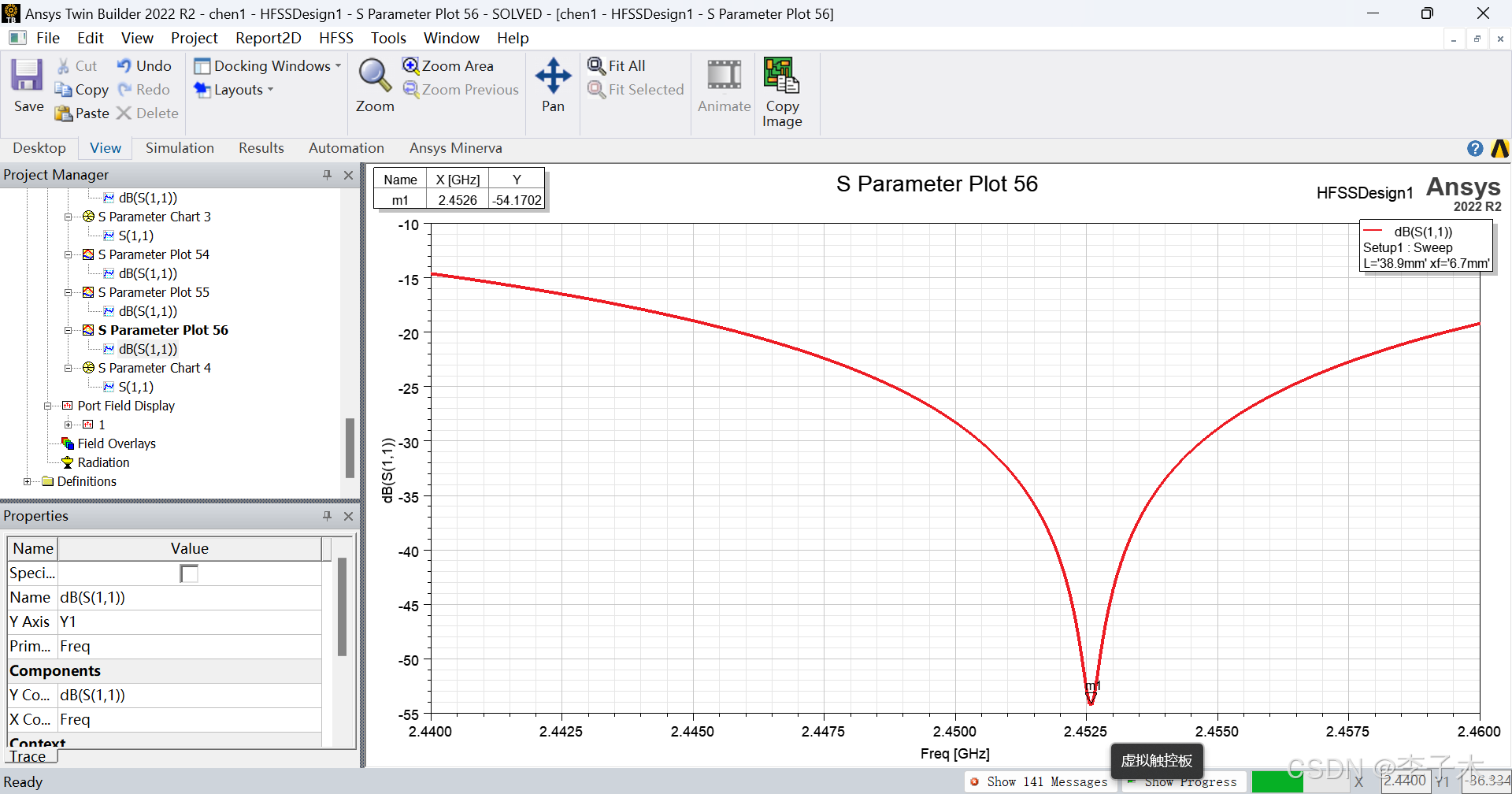

4.1 S11图
设置辐射场和3D如下：

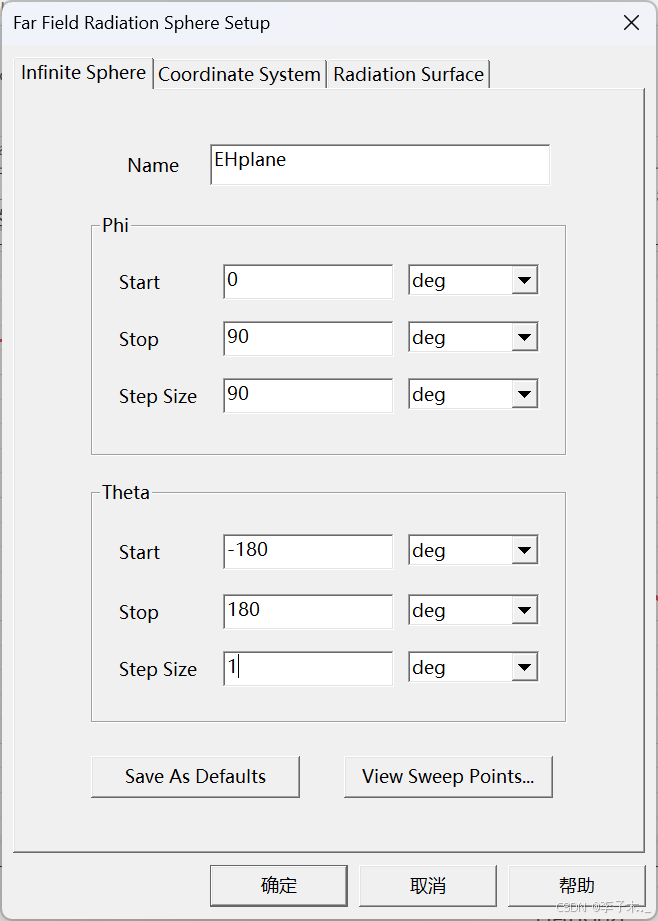

4.1 EHplane设置
4.1 3D设置

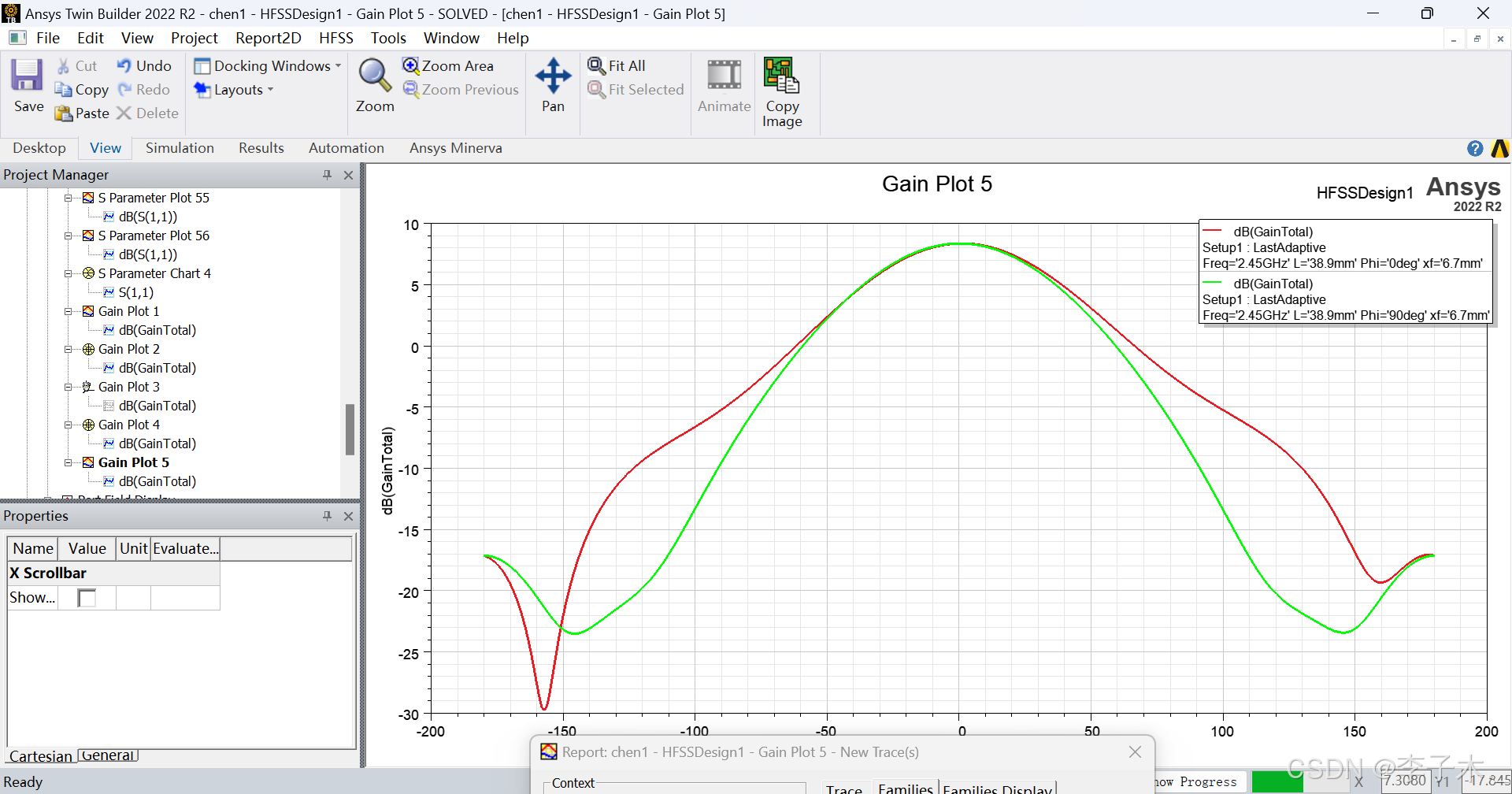

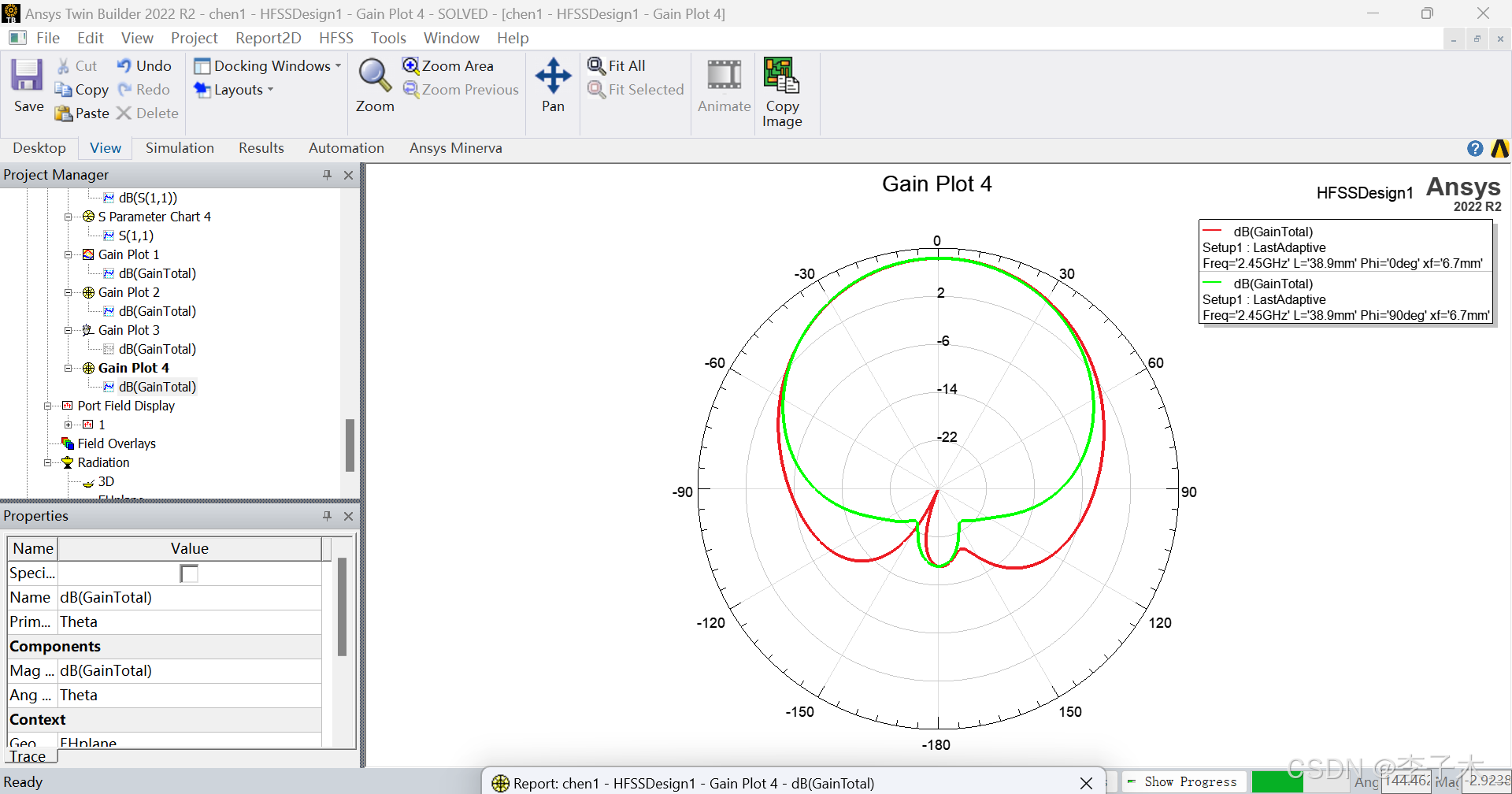

4.1 辐射增益方向图（1）
4.1 辐射增益方向图（2）

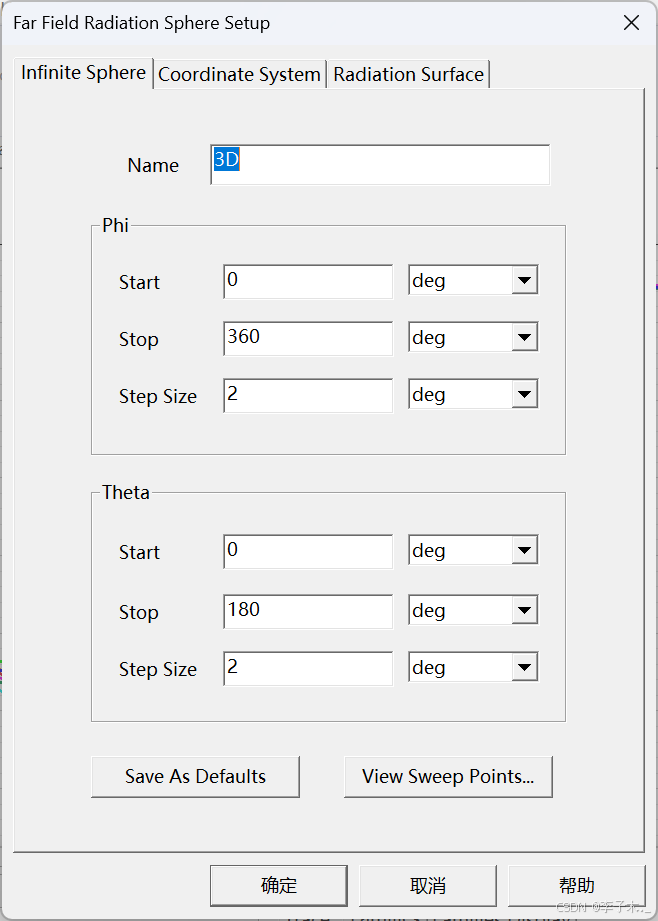

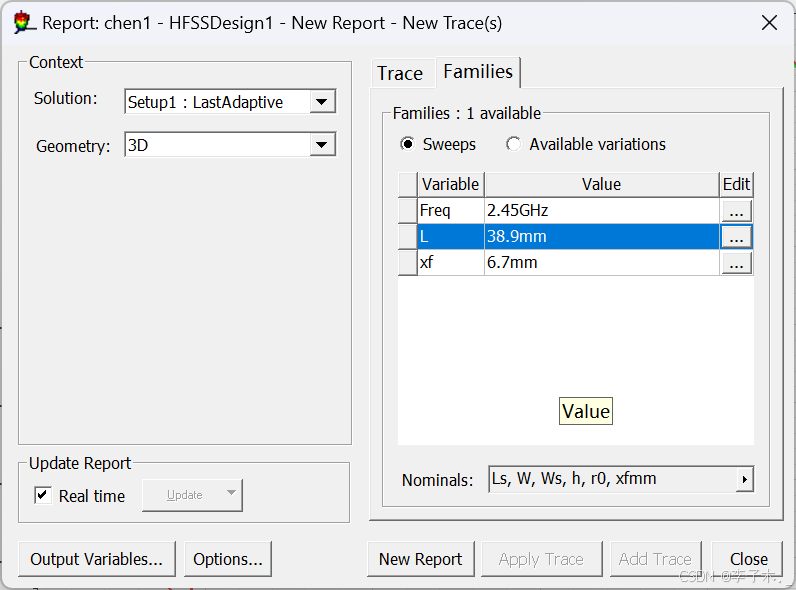

4.1 3D图参数设置

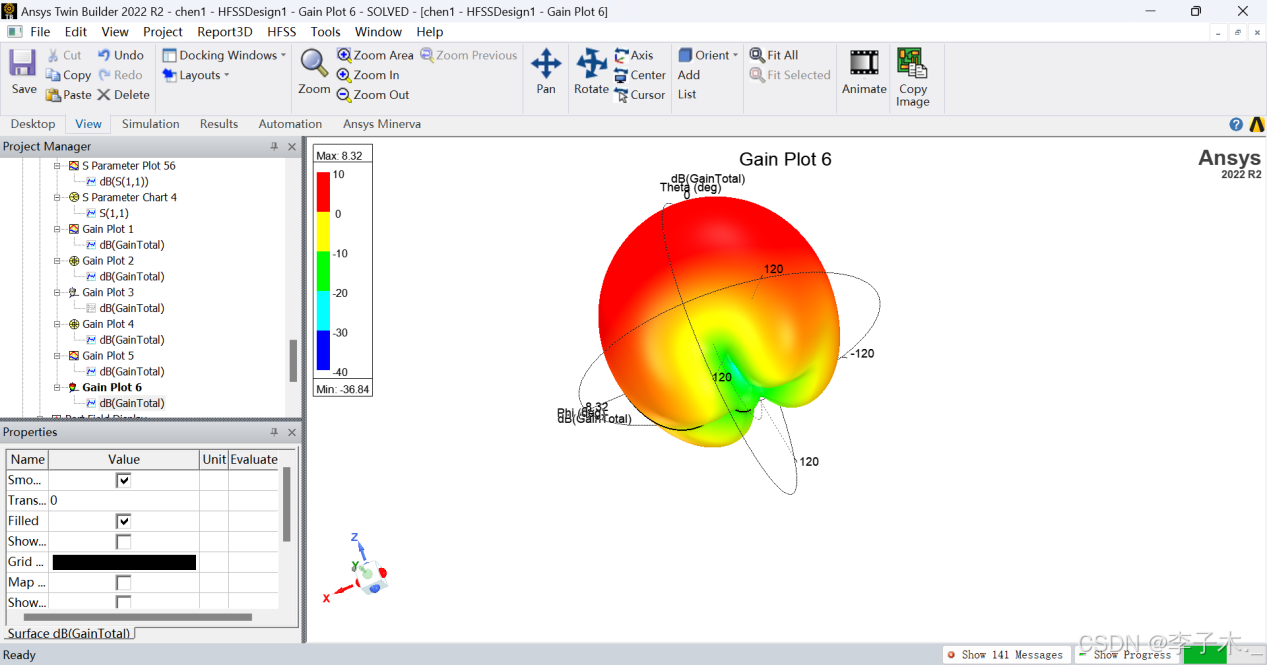

4.1 3D图结果
通过对比优化前后的仿真结果，分析优化方案的效果。优化后的天线在2.45GHz频率下的S参数和辐射特性均有显著改善。
优化前：中心频率为2.42GHz，阻抗匹配较差。
优化后：调整 ( L ) 为38.90mm，，xf=6.7mm，得到中心频率为2.45GHz，阻抗匹配良好，感抗值小于0.01。
5. 结论
本文通过HFSS软件对矩形微带贴片天线进行了设计、仿真和性能优化研究。通过调整天线结构参数，成功提高了天线的带宽并降低了反射损耗。研究结果表明，HFSS软件是一种有效的电磁仿真工具，可以帮助设计和优化高性能的天线。
