79GHZ HFSS微带天线仿真

---

一、仿真简介

本文用HFSS 2023 R1进行微带天线仿真，中心频率79GHz。模型包括GND、介质层和微带贴片，原理就不再赘述了吧。

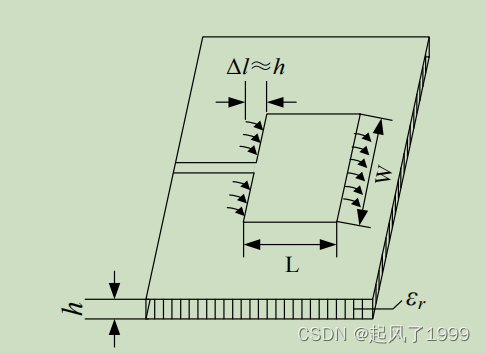

三、微带参数计算

参数计算公式(MATLAB)

%% 微带天线参数
clc;clear;close all;
c=3e8;%光速
f=79e9;%中心频率
er=3.66;%介电常数
h=0.1016e-3;%贴片厚度

w=c/(2*f)*sqrt(2/(er+1));%天线宽度
w_mm=w*1000;
ereff=(er+1)/2+(er-1)/2*(1+12*h/w)^(-0.5);%
dL=(0.412*(ereff+0.3)*(w/h+0.264)*h)/((ereff-0.258)*(w/h+0.8));
Leff=c/(2*f*sqrt(ereff));
L=Leff-2*dL;%天线长度
L_mm=L*1000;
Lgnd=L+6*h;%接地板长度
Wgnd=w+6*h;%接地板宽度

%同轴馈电
erl=(er+1)/2+(er-1)/2*(1+12*h/L)^(-0.5);
Xf=L/2-L/(2*sqrt(erl));%同轴馈电位置
Xf_mm=Xf*1000;

%微带天线馈电
lambda_0=c/f;
length=lambda_0/4*1000;
if w<lambda_0
    G=w^2/(90*lambda_0^2);
else
    G=w^2/(120*lambda_0^2);
end
Yin=2*G;
Rin=1/Yin;
ZT0=sqrt(Rin*50);%匹配电阻

二、仿真步骤

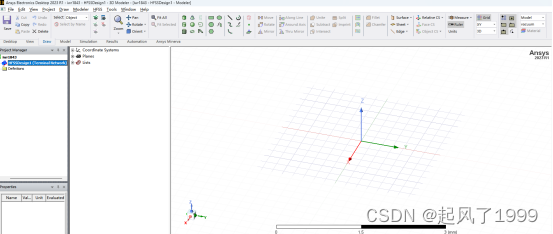

首先新建工程，FILE->New，并且Project->Insert HFSS Design：

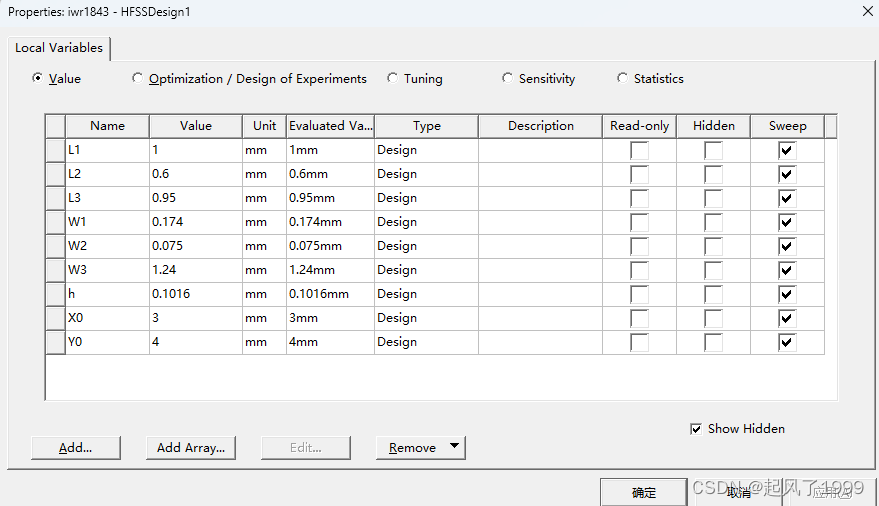

在进行建模之前，本文对模型尺寸进行预定义，HFSS->Design Properties:

部分尺寸含义如下，X0和Y0分别代表 GND和介质层的水平大小和垂直大小，h代表介质介质厚度，介电常数3.66，W和L分别代表矩形的宽度和长度：

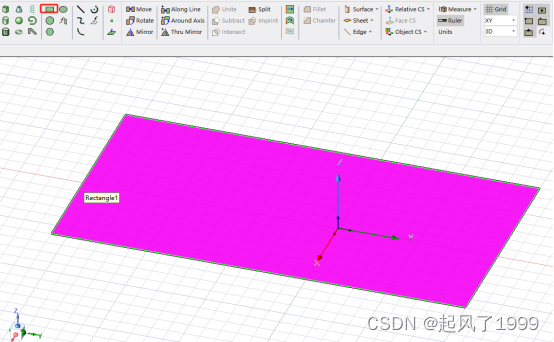

首先画一个矩形表示GND，

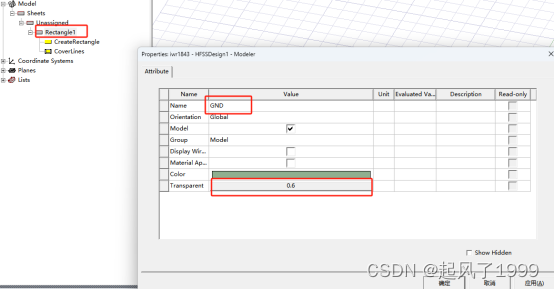

将矩形命名为GND，并设置颜色和透明度为0.6

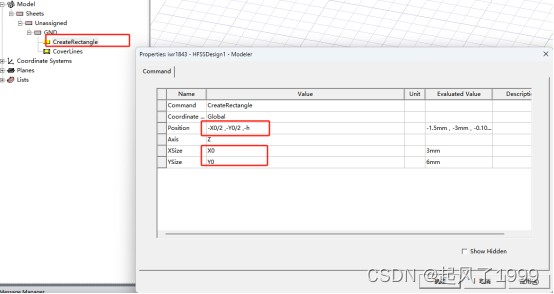

双击CreatRectabgle,对GND进行位置和大小的编辑

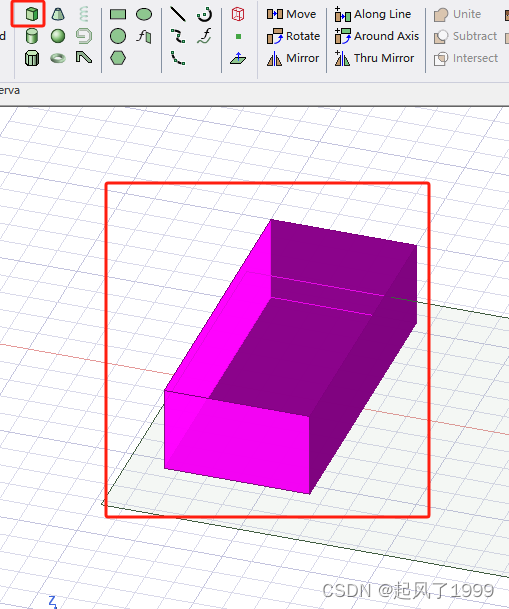

第二步，绘制介质层，用长方体表示：

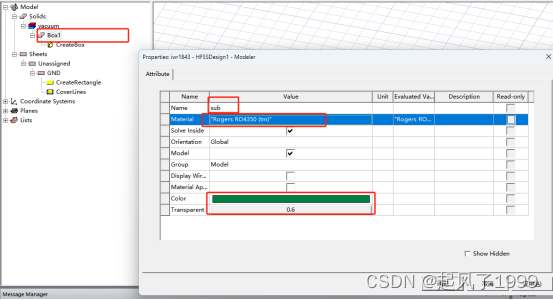

同样对介质层进行命名，为SUB，并设置好其他属性

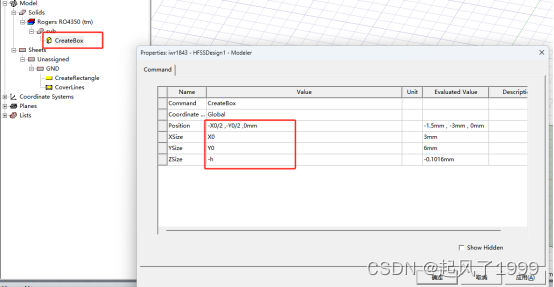

设置好介质层的坐标和大小：

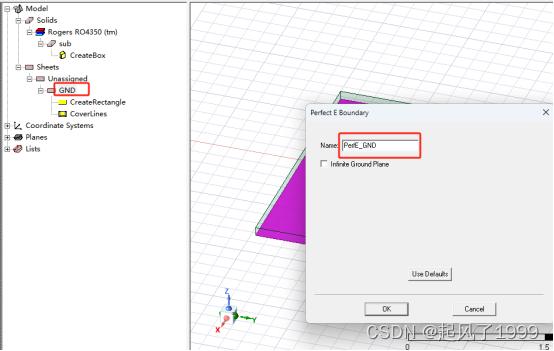

设置好后，右键GND->Assign Boundary ->Perfect E：

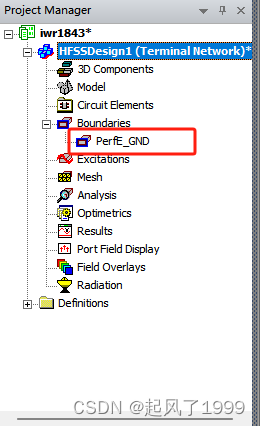

设置成功可以在这里查看：

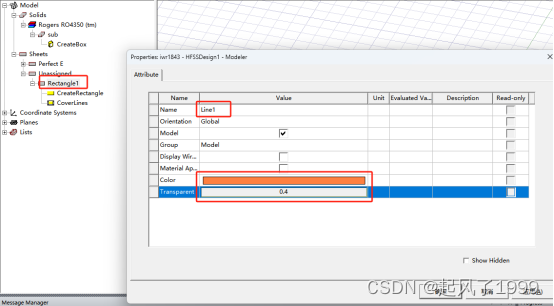

接下来我们来绘制微带贴片，首先绘制第一部分，命名为Line1:

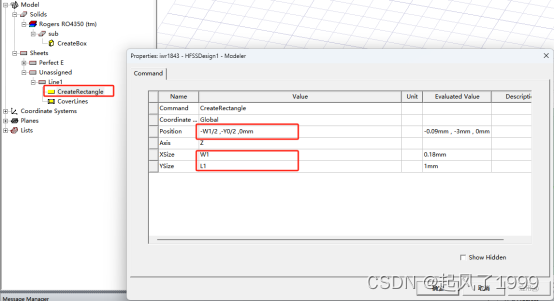

Line1的坐标如下：

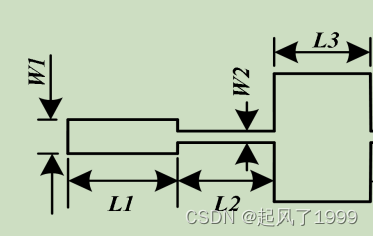

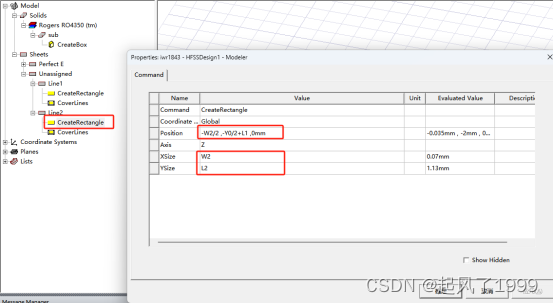

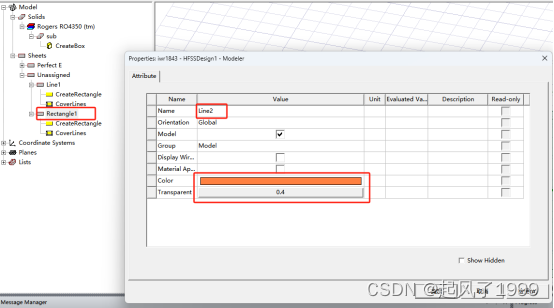

第二部分如下，这里是阻抗匹配部分：

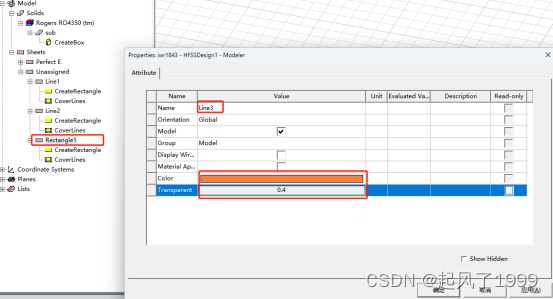

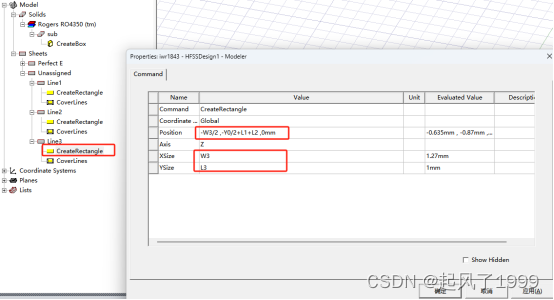

这里是第三部分的，是微带贴片部分：

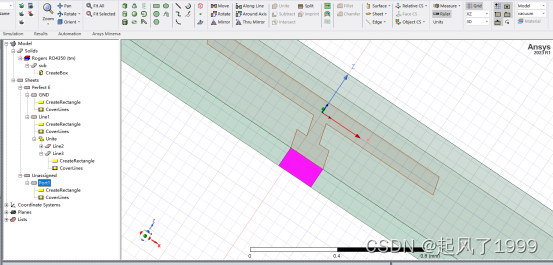

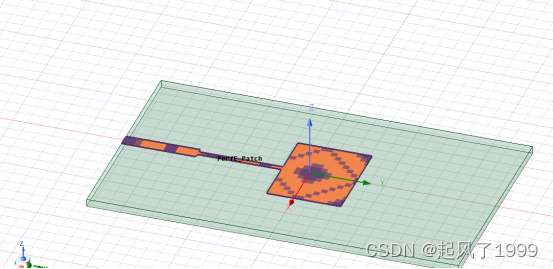

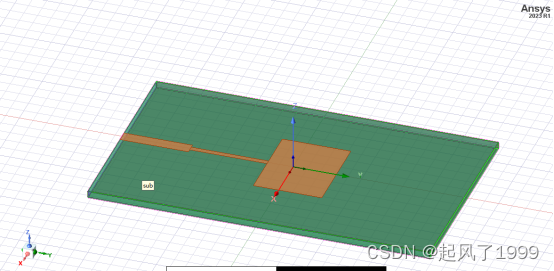

整体上长这个样，

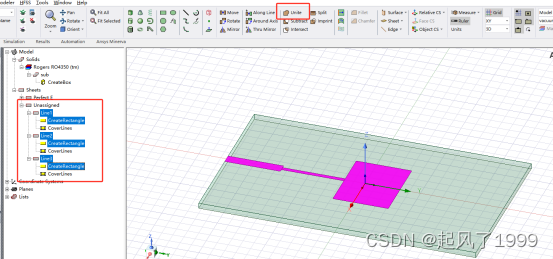

接下来我们对这三部分进行联合，组成一个整体：

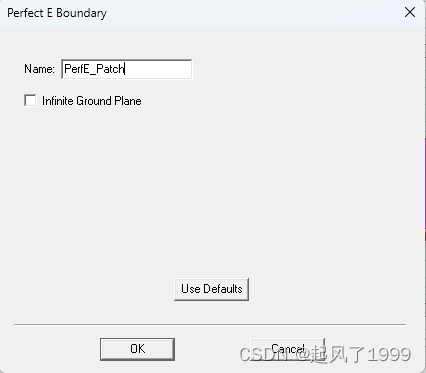

跟GND类似，设置边界，Perfect E：

这样，

好，接下来我们将XY调整为XZ，方便我们接下来绘制端口激励：

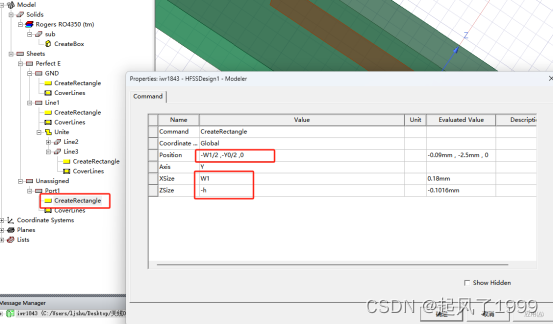

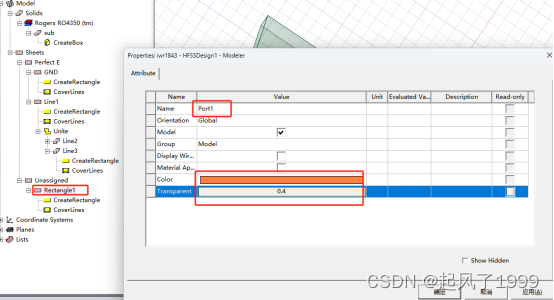

同样画一个矩形，命名为Port，设置好位置：

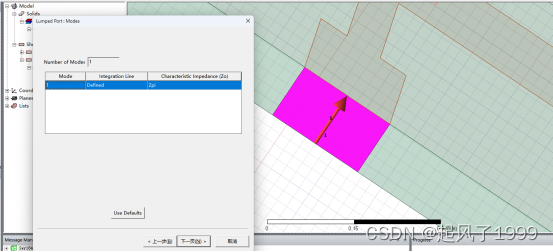

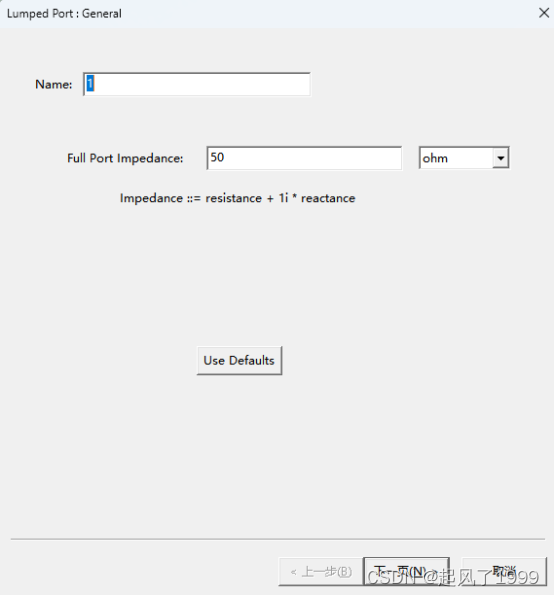

整体上是这样的，右键Port我们设置一下Lamped Port,具体步骤：Assign Exciation->Port->Model Lamped Port；

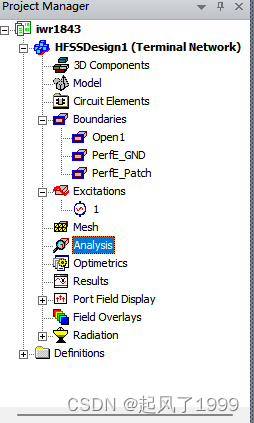

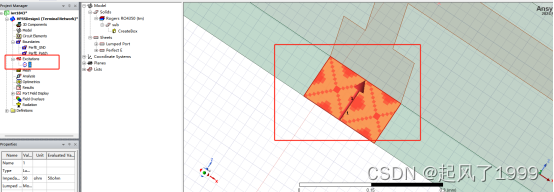

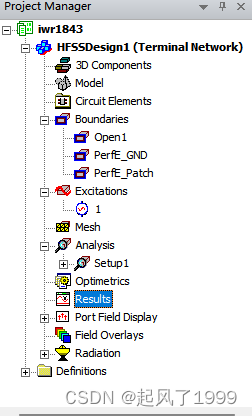

可以在这里查看激励：

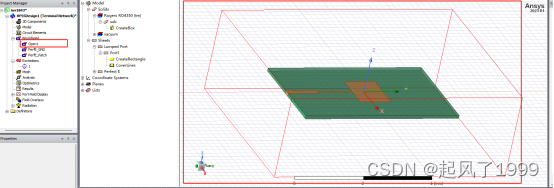

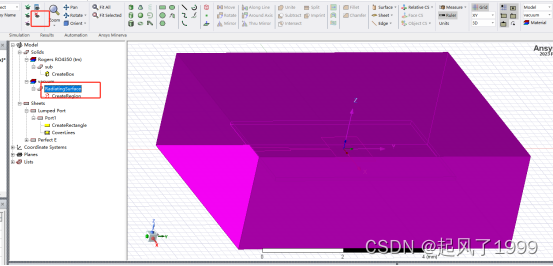

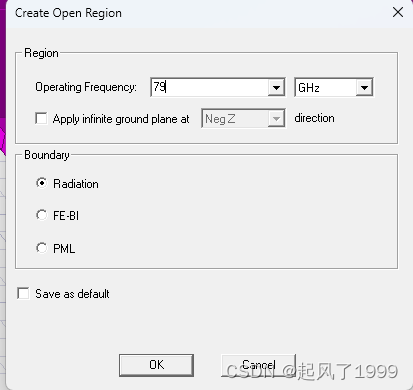

接下来设置空气盒子，菜单栏HFSS->Model->Create Open Region：

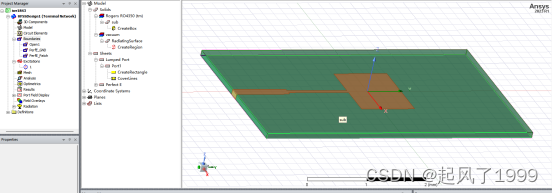

当然您也可以选择关闭空气盒子，一下子变爽利了：


接下来我们来设置扫频，右键Analysis->Add Solution->Advanced

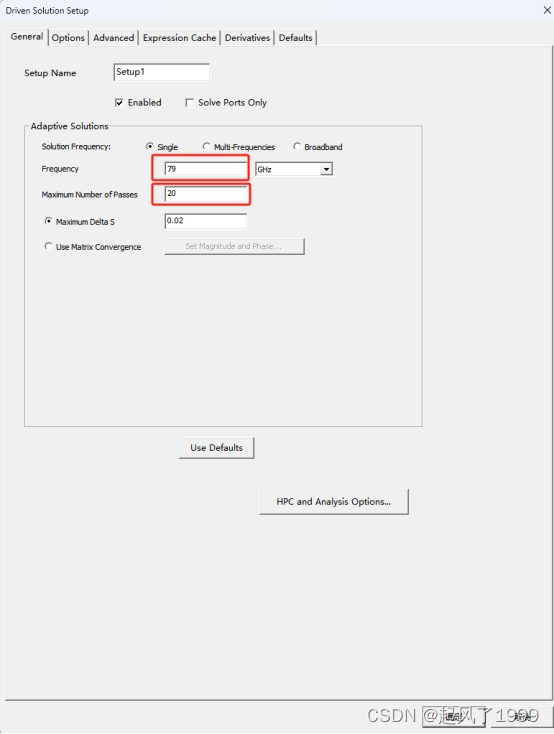

我这里选择FAST执行，据情况而定，并设置起始和终止区间为77GHz~81Ghz

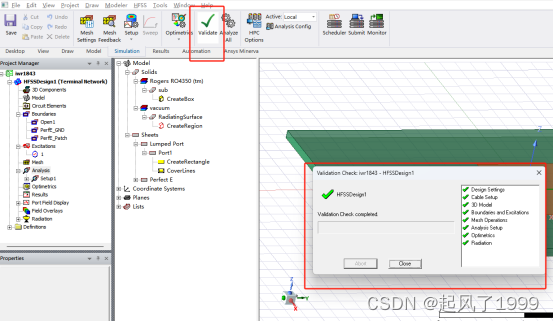

当然您可以在这里进行检查，看看是否有错，有点类似于程序编译：

接下来运行一下吧

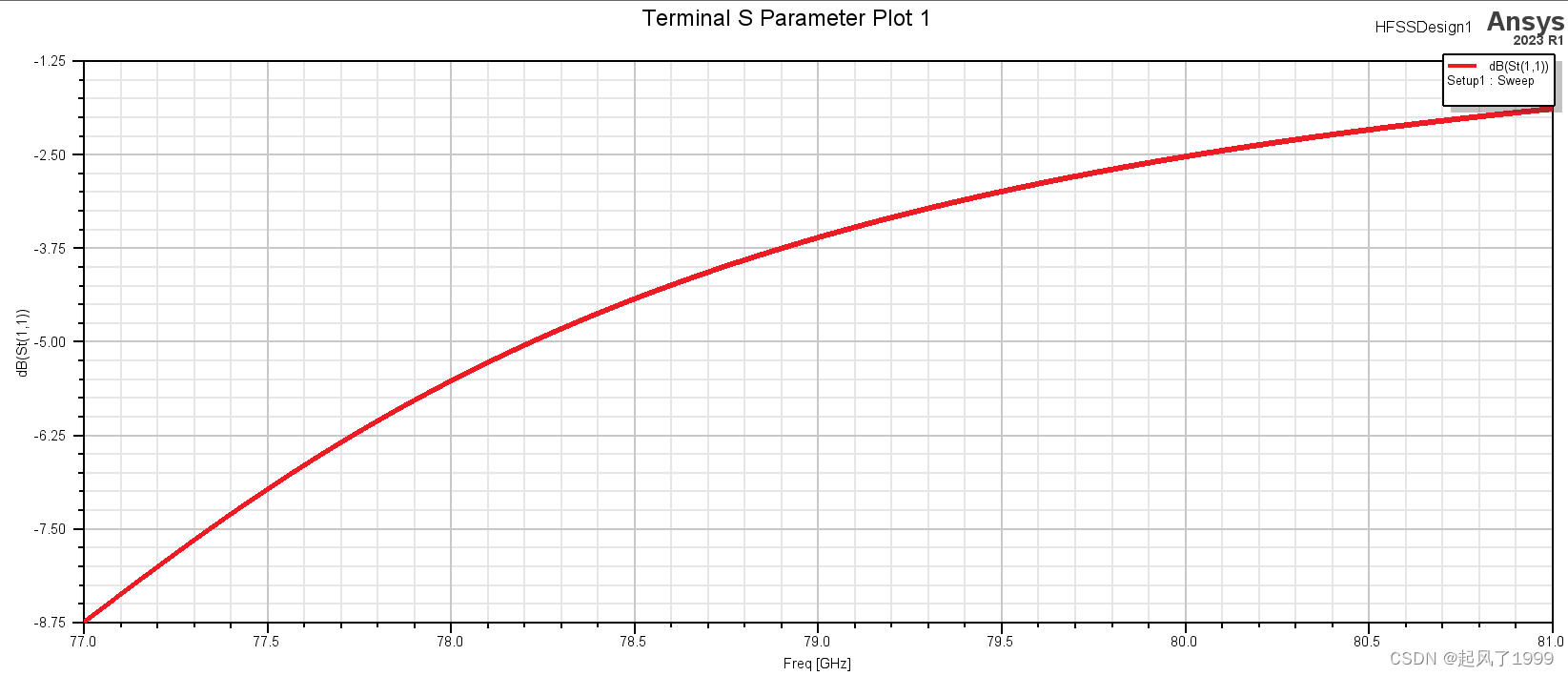

为了查看运行结果，可以Results->Create Terminal Solution Data Report->Rectangular Plot查看S11，还有3D增益图等，都是在这里设置的，感兴趣的可以尝试一下：

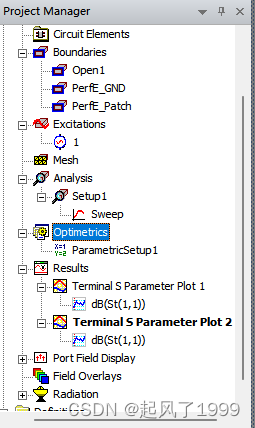

可以看到并不完美啊，需要进一步去优化，一般来讲可以通过调整矩形贴片的尺寸大小进行调整。右键Optimetrics->Add->Parametirc，在这里可以设置优化参数。

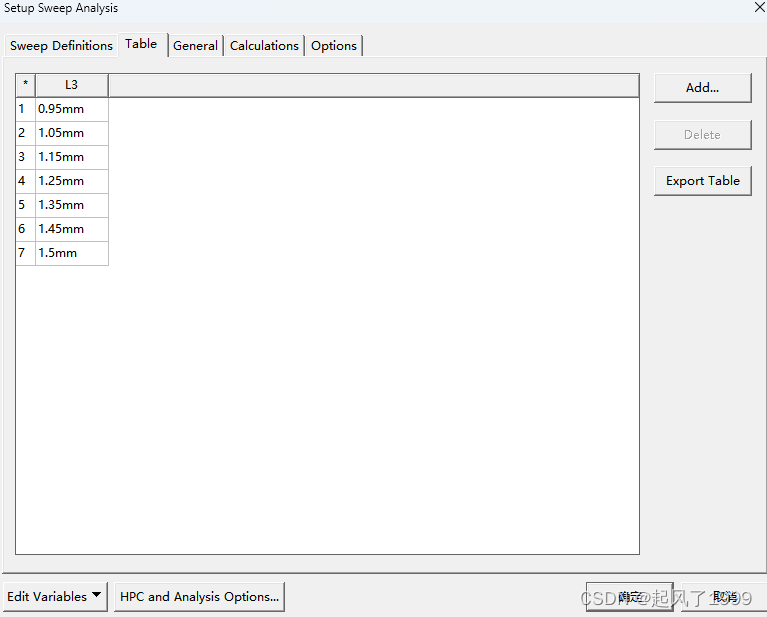

在这里您可以查看搜索步长

接下来进行优化仿真，右键Optimetrics->Analyze可以进行局部仿真，就不要Analyze ALL那么做了，比较耗时间：

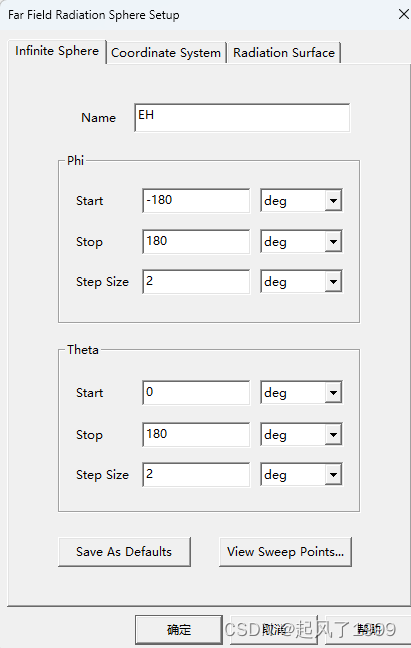

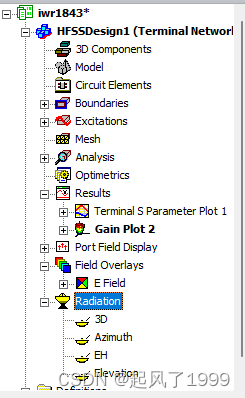

当然也可以绘制3D增益图，右键Radiation->Insert Far field Setup->Infinite Sphere,并命名为EH

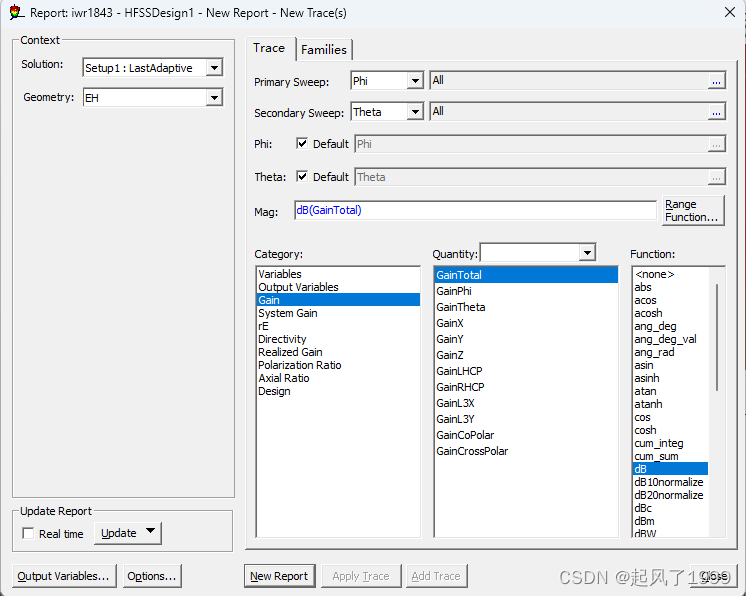

紧接着，右键result->Create Far Fileds Report->3D Polar Plot

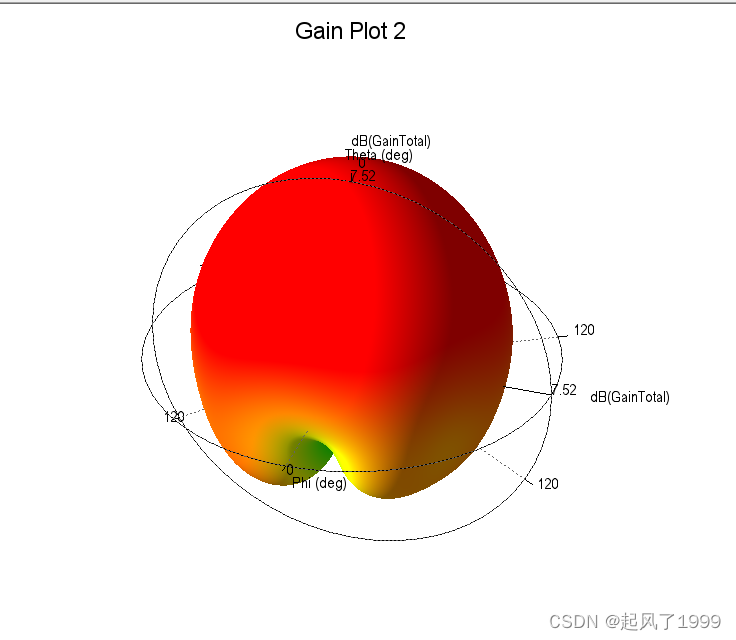

效果如图，像一个大红苹果，

---
