《5G无线网络规划与优化》

目录

一、5G测试及单站点验证

1.1 单站点验证概述

1.1.1 单站点验证流程

1.2 体验单站优化

1.2.1 单站优化指标体系

1.2.2 设备要求

1.2.3 测试线路规划

1.2.4  其他准备

1.2.5 测试要求

1.2.6 语音拨打测试的方法

1.2.7 数据上传/下载链接测试方法

1.2.8 正确测试界面演示

1.2.9 时延的测试方法

1.2.10 测试数据回放

1.3 单站优化指标不达标分析

二、软件介绍

2.1  CXT软件

三、Mapinfo  工具的使用

3.1  Maplnfo的安装软件:

3.2  Maplnfo的破解:

3.3  制作基站点图

3.4  制作基站扇区图

3.5  制作基站MOD3专题图

---

一、5G测试及单站点验证

单站点验证主要目的是检查基站基本功能是否正常，而路测软件的使用对于网络优化工作是必不可少的。本文章将对5G NSA\SA组网中网络优化中单站点验证阶段需要完成的工作进行说明，包括单站点验证的总体测试流程、测试准备及各个测试项目的测试目的、测试方法和测试说明。

1.1 单站点验证概述

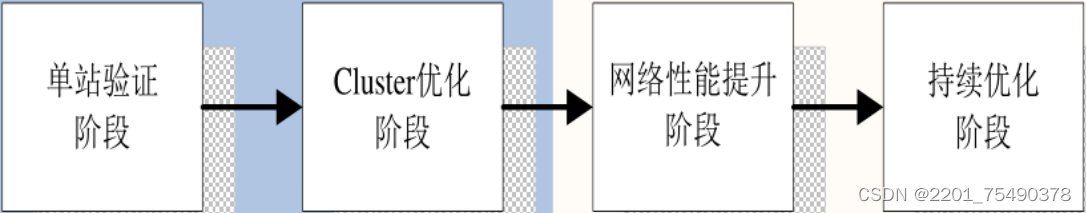

单站验证是指在gNB硬件安装调试完成后，对站点的设备性能和覆盖能力进行的自检测试和验证。 当待优化区域内所有小区通过单站点验证时，表明站点不存在功能性问题，单站点验证阶段结束，进入Cluster优化阶段。

单站点验证目的：1.保证各个站点下各个小区的基本功能（如接入、数据业务等）是正常的。2.帮助网络优化工程师熟悉优化区域内的站点位置、配置、周围无线环境等信息。3.验收KPI。

单站优化分为三个阶段，前期准备、单站测试和勘查、问题处理。
1.前期准备阶段需要对测量站点工作状态进行核查，保让基站上作正常，无告警和各项功能正常;对测试工具进行检查;对测试车辆进行申请和合理安排。
2.单站测试和勘查时，需要采集基站经纬度、天线挂高、天线位角和下倾角，无线环境拍照信息;对小区参数进行检查, TA 、PCI、频点设置是否与规划一致;对业务进行验证，对接入性能、数据业务速率、小区内切换以及覆盖范围进行验证。

LTE单站测试内容分为覆盖测试和性能测试两个方面:
    覆盖测试时，对于宏站，采用围绕基站路测的方式;测试时车速一般保持在30公里/小时～40公里/小时。在移动过程中,记录RSRP 、RSRQ 、SINR等参数·通过接收的参数来确认是否存在功放异常、天馈连接异常﹑天线安装位置设计不合理、周围环境发生变化导致建筑物阻挡、硬件安装时天线倾角或方向角与规划时不一致等问题。
    对于室分站点,需采用步测的方式;首先需要获取室内平面图·其次，根据步行测试的轨迹记录RSRP 、RSRQ 、SINR 等参数。业务测试时主要关注FTP上传Ⅰ下载吞吐率、PING时延、小区间切换﹑接入性能和CSFB成功率。

1.1.1 单站点验证流程

1.2 体验单站优化

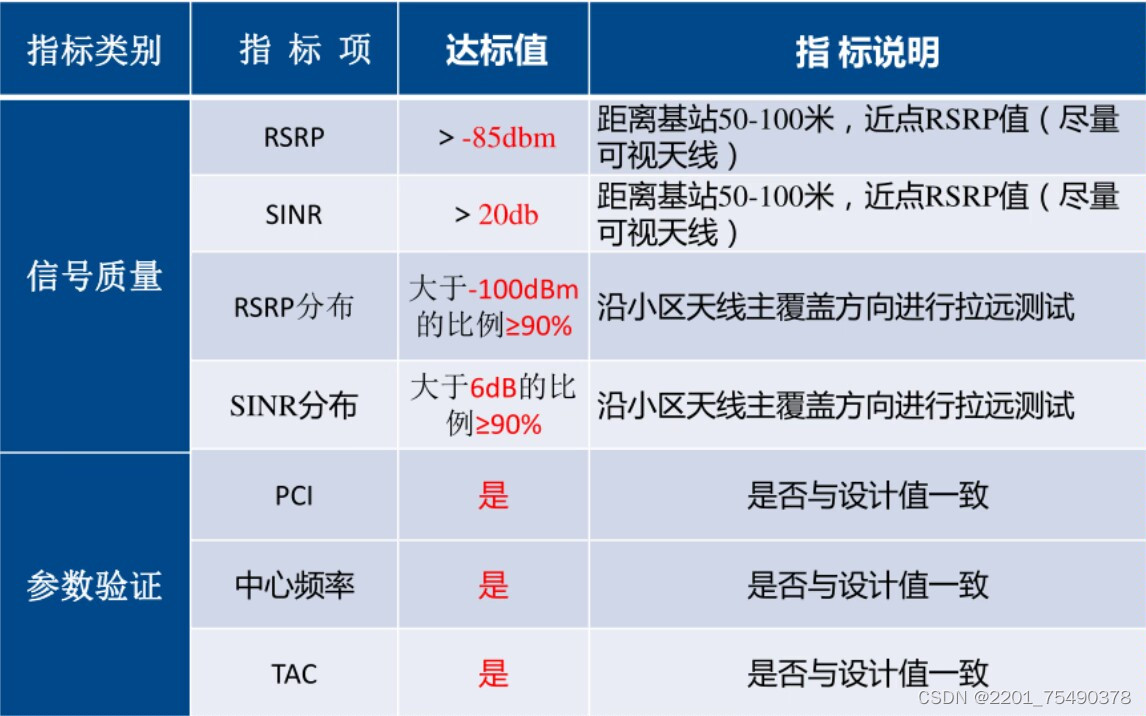

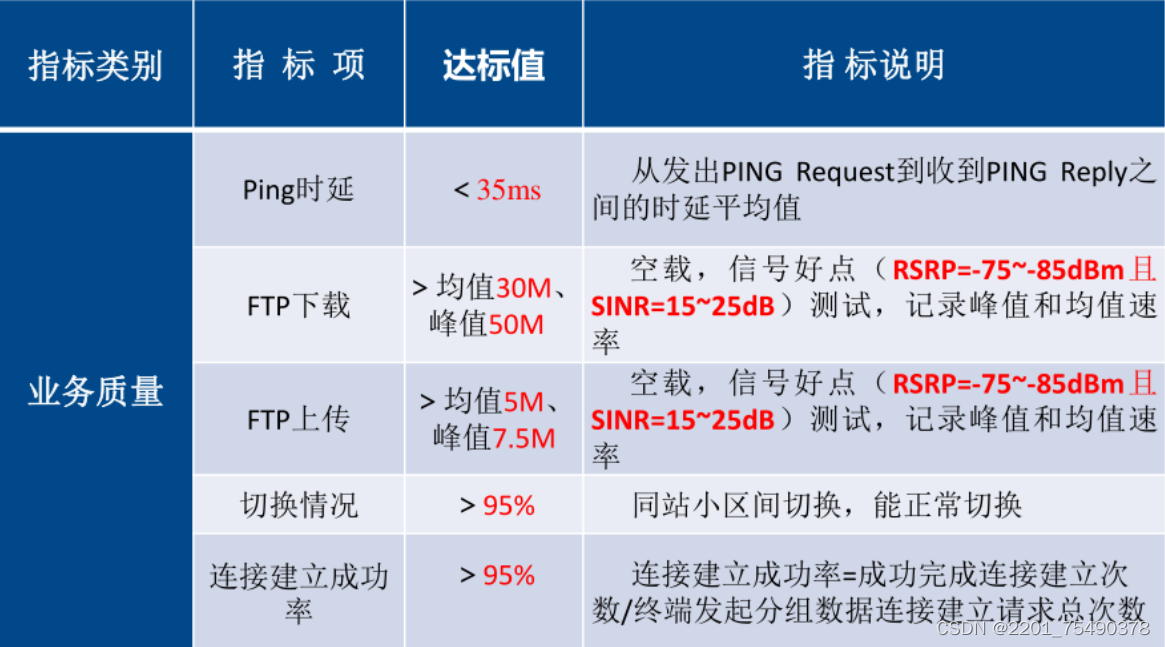

1.2.1 单站优化指标体系

1.2.2 设备要求

①测试软件：测试软件CXT，CXA

②测试硬件：中兴天机2手机，GPS，加密狗，笔记本电脑

1.2.3 测试线路规划

按照待验证站点的场景，基本上可以将站点划分为三类：（1）Urban站点；（2）Remote站点；（3）Higheay站点。

由于每种测试站点在设计测试路线时要求各有不同，因此每个站点应当定义一个以站点为圆心的“Ring”。此外，“Ring"还有一个作用，即在进行验证单站的项目时，以“Ring"中样本的测试结果和统计结果为主，定点测试点建议如下。

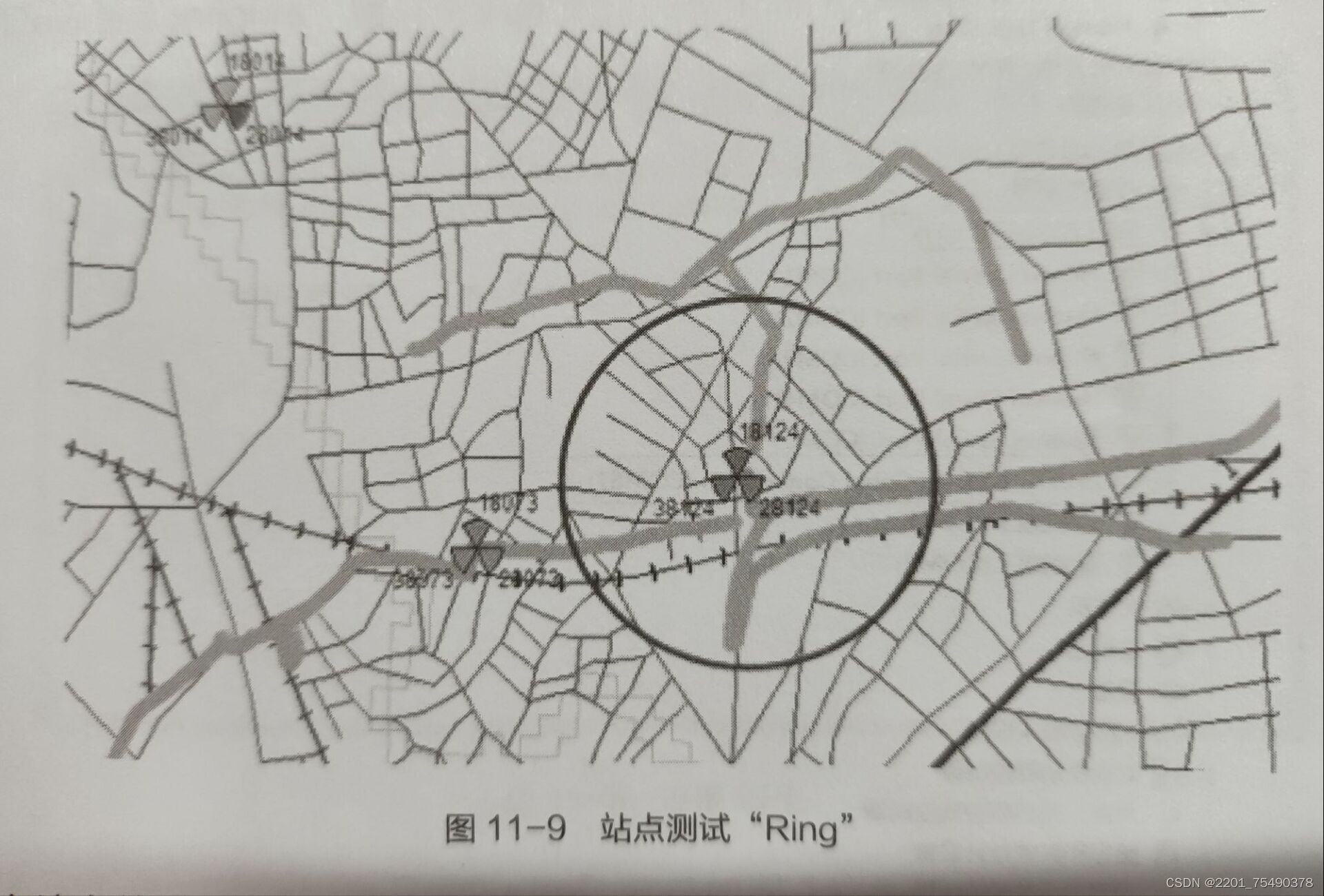

( 1)在站点30~ 60m距离内;对于天线高的站点，建议距站点一 定距离，不建议在站点下测试。(2)尽量可以直视5G站点天线，无大型建筑物遮挡。站点测试“Ring” 如图11-9所示。

测试前，每个站点的类型及测试“Ring"的大小必须得到设备提供商和客户双方确认。

测试时应当遵循如下原则：

（1）测试路线覆盖周围主要的街道。

（2）测试路线要测试所有小区的覆盖范围。

另外，对于单站点验证，建议首先使用定点测试，其次使用单站绕圈测试。如果客户需要测试和周围站点的切换，则不建议单独进行小Cluster的测试，可以按照Cluster测试方法，一-次性对多个站点进行测试。如果需要进行Cluster测试，在测试时应当特别注意以下原则：

(1)测试路线尽量覆盖待测基站周围所有主要街道，示例如图11-10所示。
(2)测试路线应尽量考虑当地的行车习惯，减少等待时间
