一、基站工程概述
1.1 无线通信系统结构

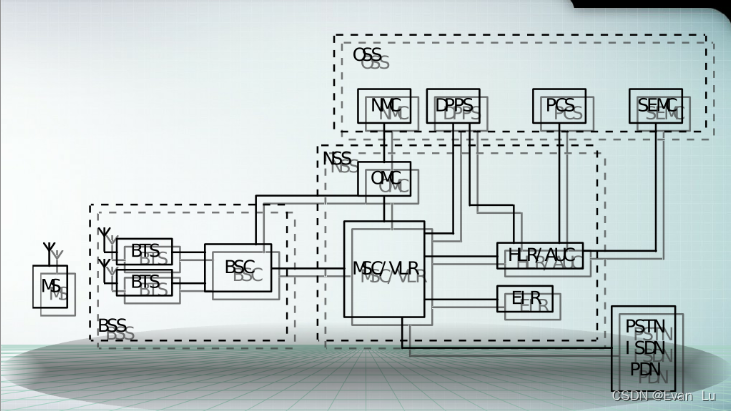

1.1.1 GSM系统结构

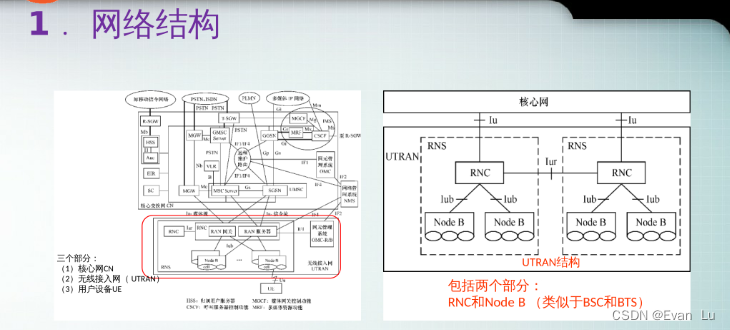

1.1.2 TD-SCDNA 系统结构

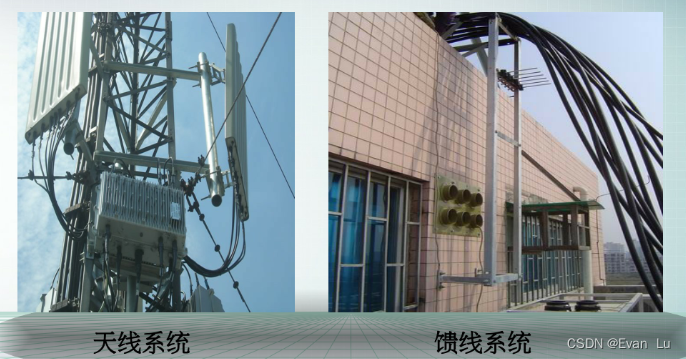

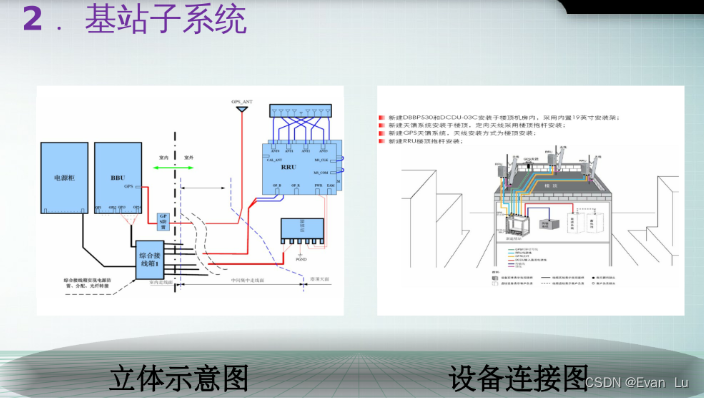

1.1.3 天馈系统结构
1.1.4 天馈系统施工流程

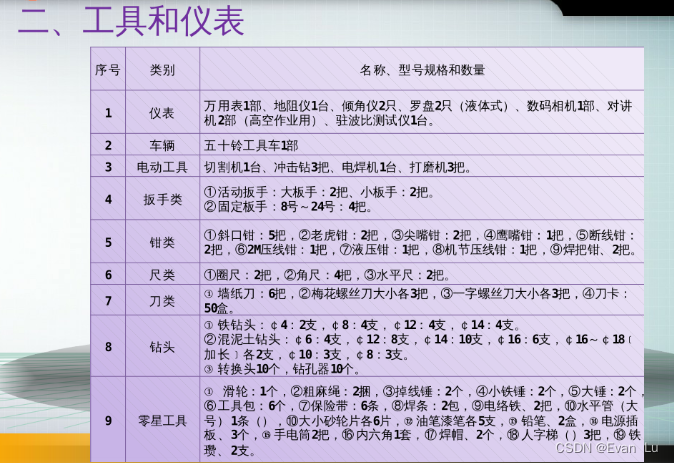

1.1.5 准备工具
二、基站机房勘察
2.1 收集资料
收集基站图纸(设备摆放、走线架、天面、)，基站规模表、布点图等。
常见机房有:
(1) 自建塔下房，建设角钢塔时，多用于农村。
(2) 自建塔边房，在建设钢管塔、独杆塔时，多用于郊区。.
(3) 楼顶活动房，在无法租用机房的楼宇，用于城区。
(4) 其他:租用机房，购置机房等。
2.2 机房内的勘察
1) 核对设备摆放(有设备图)，特别要标明地线排位置、走线架情况；
2) 画机房图(无图纸):尺寸要准确、齐全；
3) 确定预留需要新增新设备的位置，对该位置尺寸要特别准确;要拍照；
4) 画DC端子图、馈线孔使用图、地线排使用情况图；
5) 填写勘察表，记录设备型号，规模等; (包括无线、动力、传输专业)；
6) 拍照; (机房整体:四个角落各- -张，局部:无线主设备，传输架,DDF,AC
屏，地线排，DC架型号、端子，电池，走线架，馈线孔)
2.3 天面的勘察
1) 核对馈线路由(有图纸)，核对天线安装位置(特别要摸清是哪个系统的
天线)；
2) 核对天面尺寸和杆塔的高度(铁塔一般是每5米一节，通信杆一般10
米一节，有时候最后一节是5米)；
3) 画天面图(没有图纸)，确定预留要新增天线的位置和确定路由；
4) 拍照; (周围环境、天面整体情况、走线路由、具体天线安装位置和要预
留安装天线的位置，离开基站时在楼下拍整体)
2.4 基站主设备
2.4.1 基站主设备
基站主设备类型较多。
诺西的UltraSite：每机柜最多可支持12块载频，9块WBC (宽带合路器)或2块RTC合路器。
Flexi设备：每机柜最多可支持24载频。
华为BTS3900：单机柜最大支持36载波,最大配置S12/12/12。
基站勘察中需要记录设备种类、型号、数量等。
例如：种类：GSM900
型号： UltraSite
数量：3架
2.4.2 传输设备
传输设备包括:主设备、光纤配线架、数字配线架( DDF)。
勘查中需要记录传输设备厂家、型号、端口使用数量、端口剩余数量。

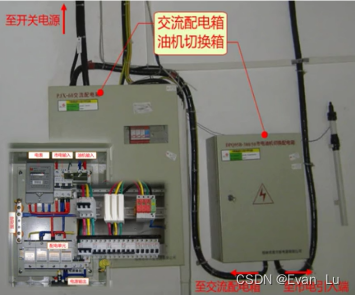

2.4.3 交流配电箱
基站一般采用三相四线制引入交流380V供电，从距基站位置较近的变压器以杆路架空方式或直埋方式引接到基站最近的位置，城区双系统的基站宜采用3x25+1x10芯电缆从室外终端杆以直埋方式引入机房交流配电箱。
交流配线箱应以基站中期负荷配置，一-般基站所用的交流配电箱多选择壁挂式，以节省机房空间。
若基站直接引接380V特别困难时，可考虑架设变压器，现场应了解附近高压位置，并作详细的记录。
基站勘察时需要记录电流入线开关容量(一般为100A)、分路开关以及使用情况、下沿距地距离。
2.4.4 开关电源
开关电源是将交流电转化为直流电的装置，在通信直流供电系统中，整流器的直流电源输出是通过直流配电屏、蓄电池和负载连接。
平时与电池并联浮充，并同时给通信设备供电。
基站勘察中需要记录开关电源厂家、型号、电流负载、开关电源、模块型号、数量等。
例如:厂家:北京动力源: DUM-48/50D2
负载电流: 15A
模块型号: DUM-48/50
模块数量: 4
目前使用模块数量: 3
满配模块数量: 8
2.4.5 蓄电池
蓄电池是保证移动通信基站在停电状态下能保持一段时间供电。
勘察时需要记录蓄电池厂家、容量、摆放方式、开始运行时间。
例如:厂家:哈尔滨光宇
容量: 800AH
摆放方式:双层双列
运行时间: 2005. 6
分布式基站勘查情况还需记录:
1.供电模式:交流/直流
2.安装方式:机柜内安装/挂墙/抱杆
3.光纤类型:多模/单模
三、通信电源设备设计

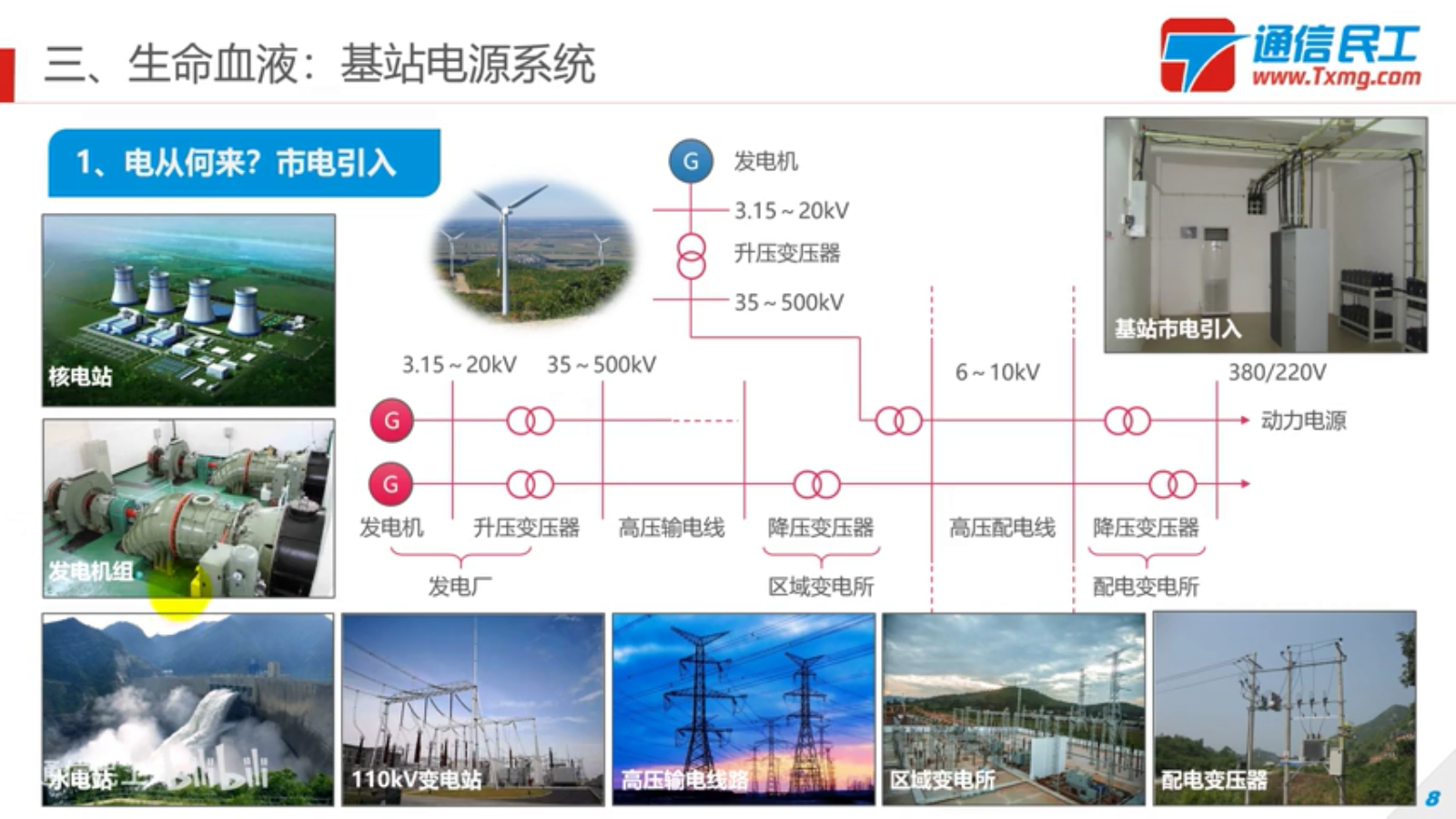

3.1 电从何来？

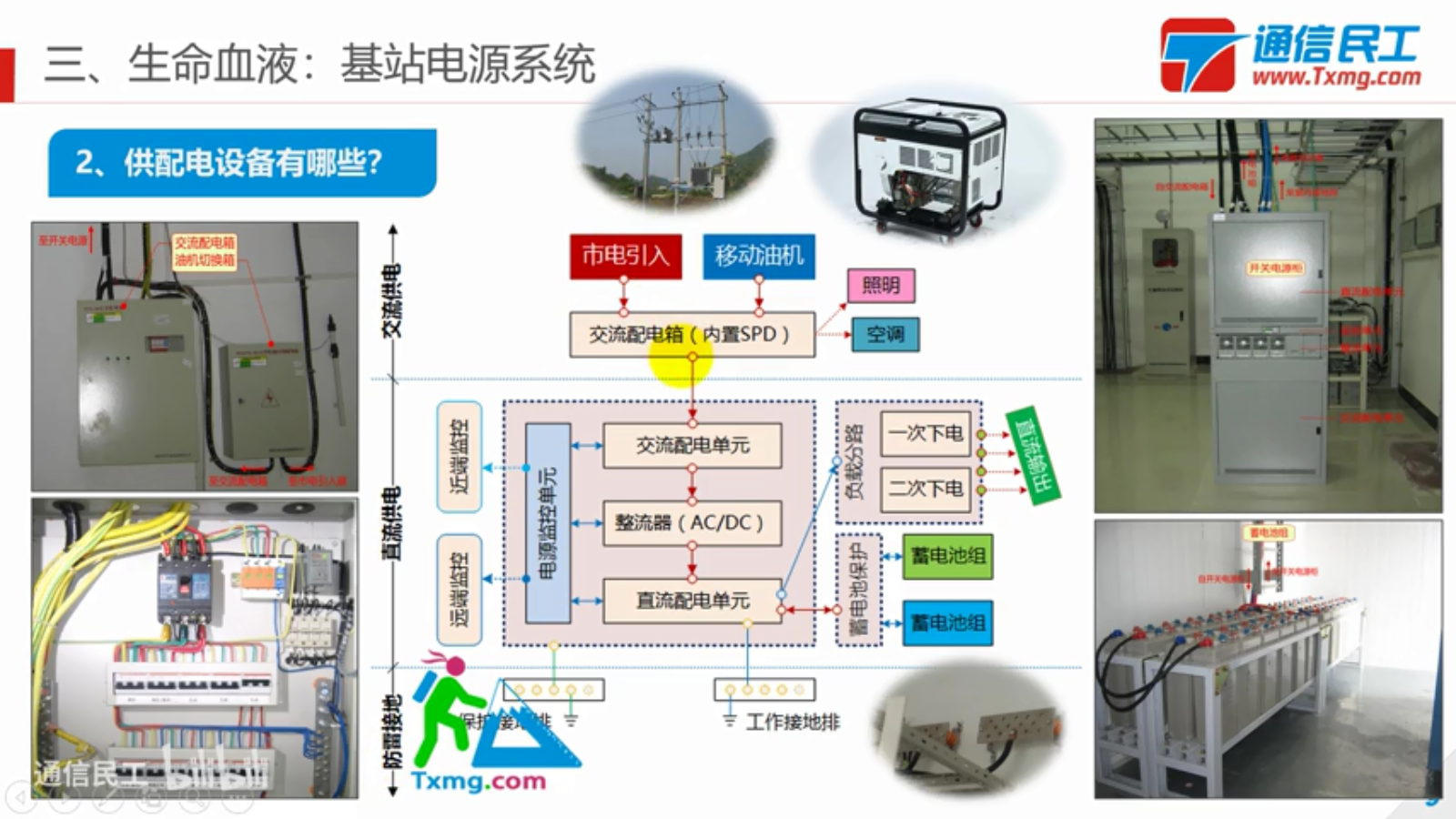

3.2 供配电设备有哪些？
3.3 通信直流电源为何取-48v?
通信电源电压等级:目前，通信电源电压等级主要分为直流-48V (+24V)、交流220/380V。

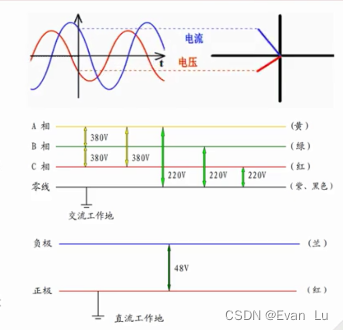

三相四线制:在低压配电网中，输电线路通常采用三相四线制，其中三条线分别代表ABC相线(俗称火线)、另外一条是中性线N或PEN (俗称零线)。要获得380V电压需接入三相中的两相，若要取得220V电压则从ABC三相中取一相和零线即可。
-48V电压：采用正极接地方式，用负电压电源。
●考虑电流穿过人体时的效应，采用-48V电压比较安全。
●考虑不同潮湿环境条件 下的不同接触电压限制,故考虑
-48V电压。
●采用-48V电源可以尽可能提高用户到局站的距离。
● 采用-48V电源可以减少继电器线圈和外线电缆在绝缘不良时的腐蚀。
3.4 保护器件3.5

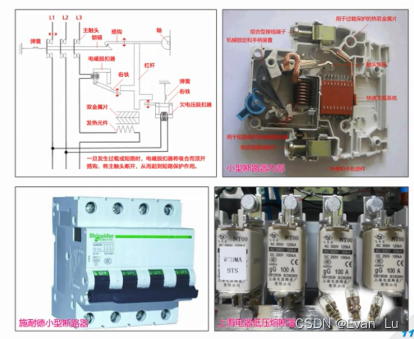

断路器(空气开关) :
应用场景:常用于交流电源系统中，通过电流超过该断路器额度电流值时自动跳闸、断电(s0.5S)。
工作原理:利用电磁原理控制其动作部分的分离，即一旦发生过载或短路时，电磁脱扣器将吸合而顶开搭钩，将主触头断开,从而起到短路保护作用。
熔断器(保险、熔丝、熔体) :
应用场景:常用于直流电源系统中，其安秒特性（>1S) 决定了熔断器的保护特性。
工作原理:当导体中通过过负荷电流或短路电流时，利用导体产生的热量使其本身熔断，从而将电流切断。
3.5 配电防浪涌--交流配电箱
目的:实现交流电的二二次分配，并具备防雷击、防浪涌功能。
应符合YD/T 2060-2009《通信基站用交流配电防雷箱》规范要求。
交流电流额定值:在下列数值中选取50A, 63A,100A，125A, 160A。
交流电压额定值: 380V (三相)。
交流额定频率: 50Hz。
浪涌保护器(SPD) 类型:按照YD/T
1235.1- -2002进行分类。
结构尺寸:配电防雷箱的外形与结构应符合通
信电源设各成套性的要求，-般采用壁挂式，
其外形尺寸应符合GB/T3047.1-1995的规定。

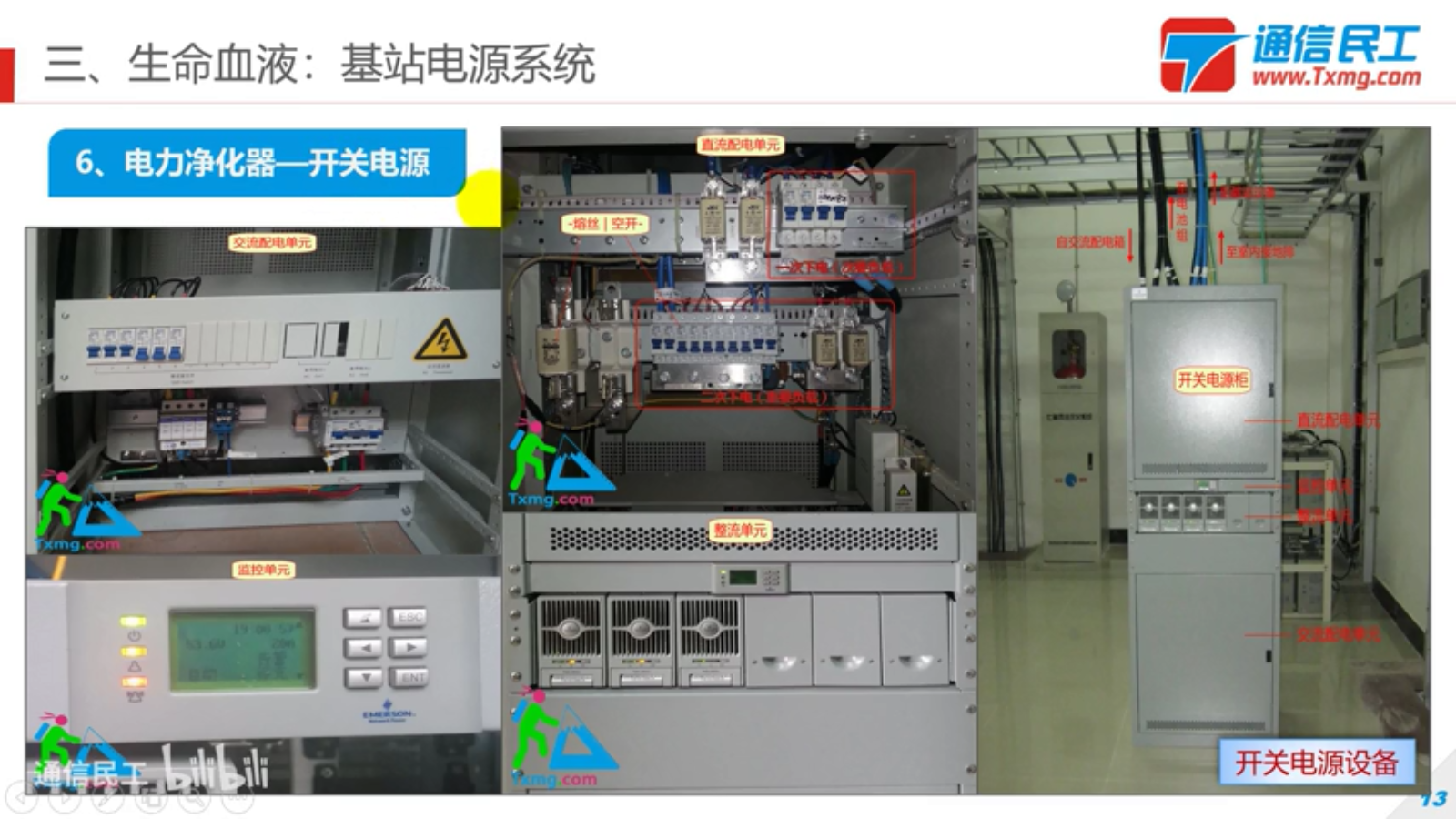

3.6 电力净化器--开关电源
一次下电、二次下电

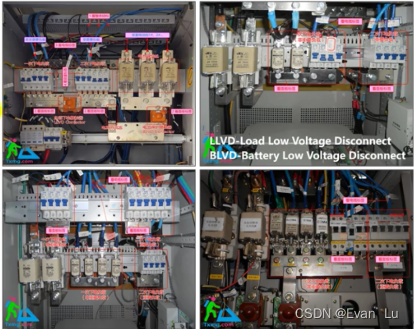

目的:保护蓄电池过度放电又给重要负载尽量长的供电时间。
方法:按重要等级将直流负载按照一定电压标准进行电流切断(注: 一次下电切断非重要负载，比如基站主设备;二次下电切断重要负载，比如传输设备,完全断电,电池无法续航)。
应用场景:当市电停电时, 一般无人值守的通信基站都须设置一次、二次下电功能，而核心机房由于供电等级较高和设备较为重要,不设置下电功能。
应对举措:当市电停电时，运维人员须采取油机发电等手段来防止基站宕站和传输切断。

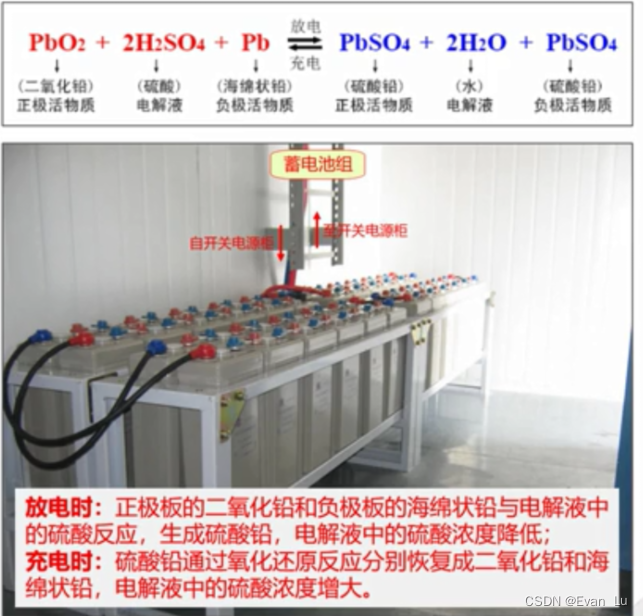

3.7 储能续航-蓄电池组
目的:储存有限的电能，断电时给基站设备提供续航。
工作原理:直流供电系统运行方式采用并联浮充供电方式,市电正常时，由组合式高频开关电源架上的整流模块供电给通信设备用电，同时对蓄电池组浮充供电。当交流电源停电后，由蓄电池组直接给通信设备供电。
运行方式:市电供电类别分为四类,对于不同的供电类别，蓄电池的运行方式和容量的选择是不同的。例如，
一类市电供电的单位，可采用全浮充方式供电，其蓄电池容量可按1小时放电率来选择;
二类市电供电的单位，可采用全浮充或半浮充方式供电，其蓄电池容量可按3小时放电率来选择;
三类市电供电的单位，可采用充放电方式供电，其蓄电池容悬可按8 ~ 10小时放电率来选择。
3.8 输血管道一电力电缆线
应符合YD/T 1173-2016《通信电源用阻燃耐火软电缆》规范要求。
电缆分类:
根据导体的芯数分为:单芯、2芯、3芯、3+1芯、 4芯、4+1芯、5芯电缆;
根据电缆的特性分为:耐火电缆、阻燃电缆、普通电缆;
根据金属芯材质的不同，可分为铜芯电缆、铝芯电缆。
电缆截面积的选择:涉及载流量、压降、机械强度等要素。
载流量:
每条电缆截面积恒定, 对应有最大工作电流。
电缆导体工作温度不得超过允许值。
压降:
直流电缆需考虑。蓄电池放电回路的压降不能大于3.2V(-48V)或2.6V (+ 24V)。
交流电力电缆距离很长时，才需考虑压降。
机械强度

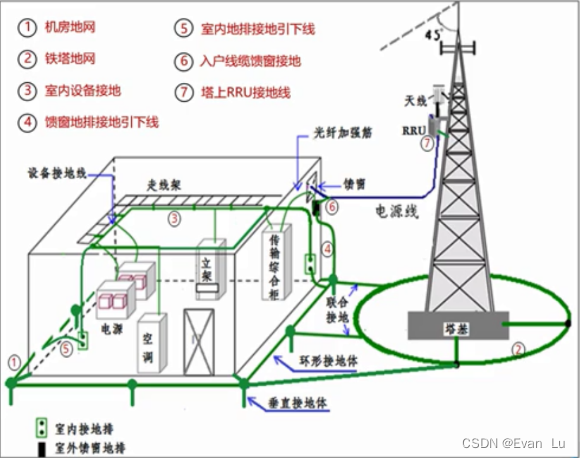

3.9 安全第一一防雷接地
防雷接地系统组成:
基站防雷系统通常由铁塔防雷、天馈系统防雷、交直流供电系统防雷及传输线路防雷等部分组成的。
其防雷接地实施则主要是从地网设置、接地端子设置、室内(外)接地排设置、馈线接地、室内外走线架接地等方面进行的。
联合接地:是指将通信局站各类通信设备不同的接地方式，包括通信设备的工作接地、保护接地、屏蔽体接地、防静电接地、信息设备逻辑地等和建筑物金属构件及各部分防雷装置、防雷器的保护接地连接在一起，并与建筑物防雷接地共同合用建筑物的基础接地体及外设接地系统的接地方式。
