思科网络中如何进行PAT配置

一、什么是PAT？PAT有什么用处？动态NAT与PAT的区别？

（1）PAT是英文Personal Access Token的缩写，中文意思是个人访问令牌。在计算机领域中，PAT通常用于身份验证和授权，允许用户通过令牌来访问特定的服务或资源。

（2）PAT的主要用途包括：

1. 访问控制：通过PAT可以限制用户对特定服务或资源的访问权限，确保数据和信息的安全性。
2. 自动化操作：许多开发者和管理员使用PAT来进行自动化操作，例如在代码仓库中进行提交或拉取代码。
3. 集成第三方应用程序：许多第三方应用程序需要使用PAT来与其他服务进行集成和交互。
4. 替代密码：相比于传统的用户名和密码登录方式，PAT更安全，可以降低被盗账号的风险。

（2）动态NAT与PAT的区别：

动态NAT（Network Address Translation）和PAT（Port Address Translation）都是网络中常见的地址转换技术，它们的区别主要在于转换的范围和方式：

动态NAT：

• 动态NAT是一种将私有IP地址映射为公共IP地址的技术，用于解决内部网络中多个主机共享有限数量的公共IP地址的问题。
• 在动态NAT中，每个内部主机在需要访问外部网络时，会动态地分配一个公共IP地址，这种映射是一对一的关系。
• 动态NAT通常会维护一个地址映射表，记录内部主机和分配的公共IP地址之间的对应关系。

PAT：

• PAT是一种将私有IP地址和端口号映射为公共IP地址和不同的端口号的技术，也称为NAPT（Network Address Port Translation）。
• 在PAT中，多个内部主机可以共享同一个公共IP地址，通过不同的端口号来区分不同的主机。
• PAT通过修改端口号来实现多个内部主机同时使用同一个公共IP地址与外部网络通信，这种映射是一对多的关系。

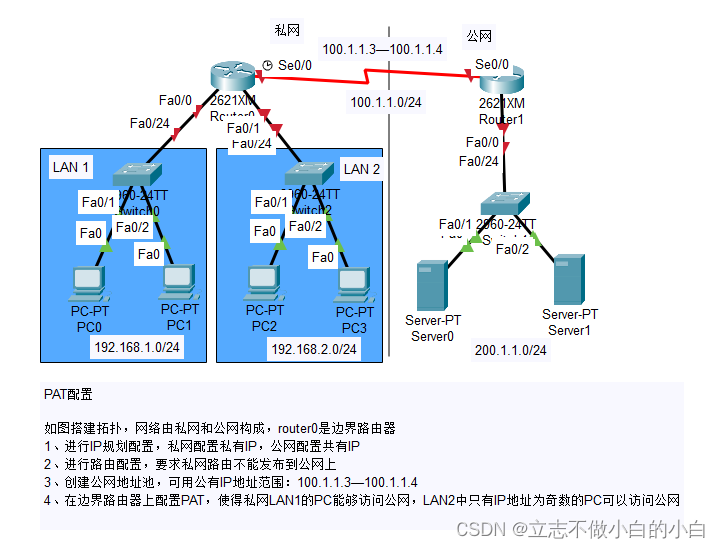

二、下面我们通过一个简单的拓扑图来让大家更好的理解PAT配置

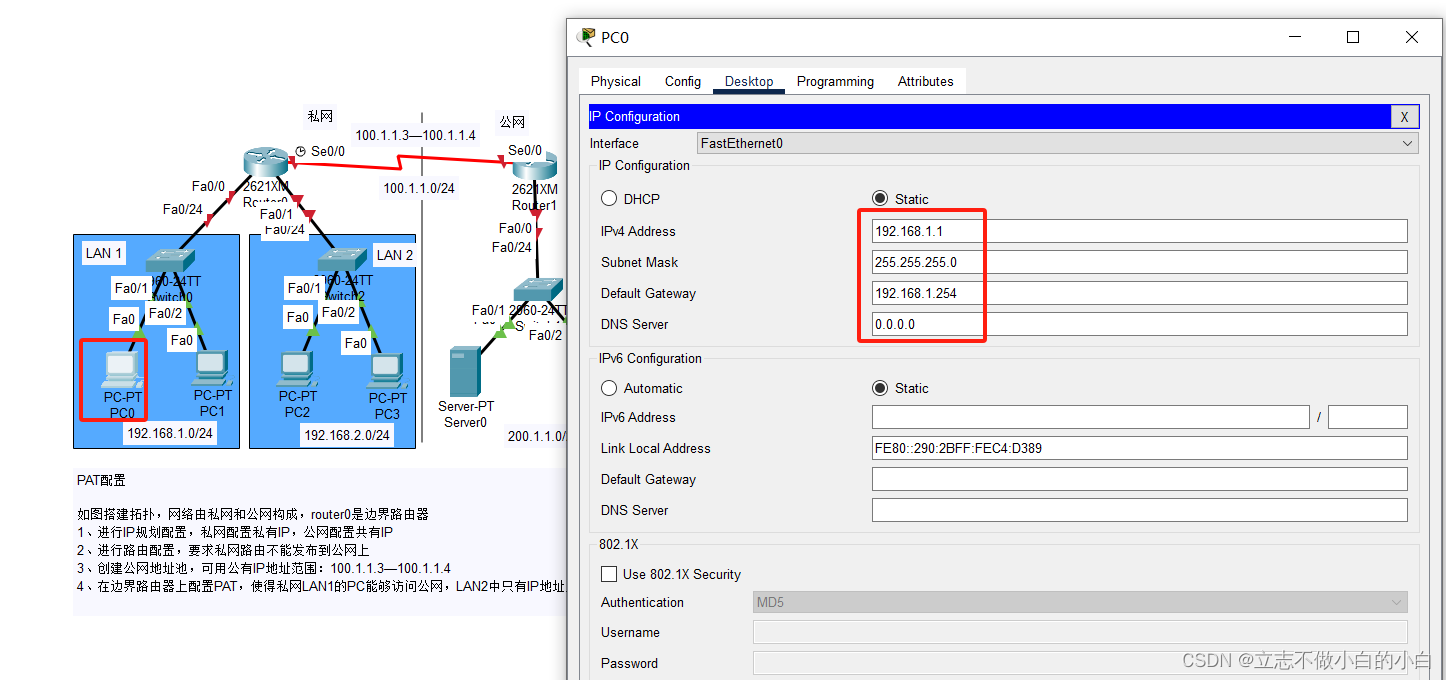

第一步：根据图中提供的网段地址，为每台PC机以及路由器填上对应的IP地址

根据每台PC机所处的位置配置地址，这里可以统一给他们的地址为.1 / .2（每个IP网段共有254个地址是可以分配给PC机的，分别是第1~254，IP地址中的第一个地址.0是网络地址（保留地址），IP网段的最后一个地址.255是广播地址（保留地址）

由图可知，私网与公网分别处于三个不同的网段之中，因此题目中拓扑的PC机及服务器的IP规划我将这样规划：

PC0：192.168.1.1（IP地址），255.255.255.0（子网掩码）
PC1：192.168.1.2（IP地址），255.255.255.0（子网掩码）
PC2：192.168.2.1（IP地址），255.255.255.0（子网掩码）
PC3：192.168.2.2（IP地址），255.255.255.0（子网掩码）
Server0：200.1.1.1（IP地址），255.255.255.0（子网掩码）
Server1：200.1.1.2（IP地址），255.255.255.0（子网掩码）

第二步：规划路由器对应接口的IP地址

1. 连接交换机及PC机处的fa0/0接口要配的是254（表示允许这个网段的的所有PC机或服务器通过）；

2. 交换机与交换机互联的se0/0接口则根据所在位置配置对应地址即可；

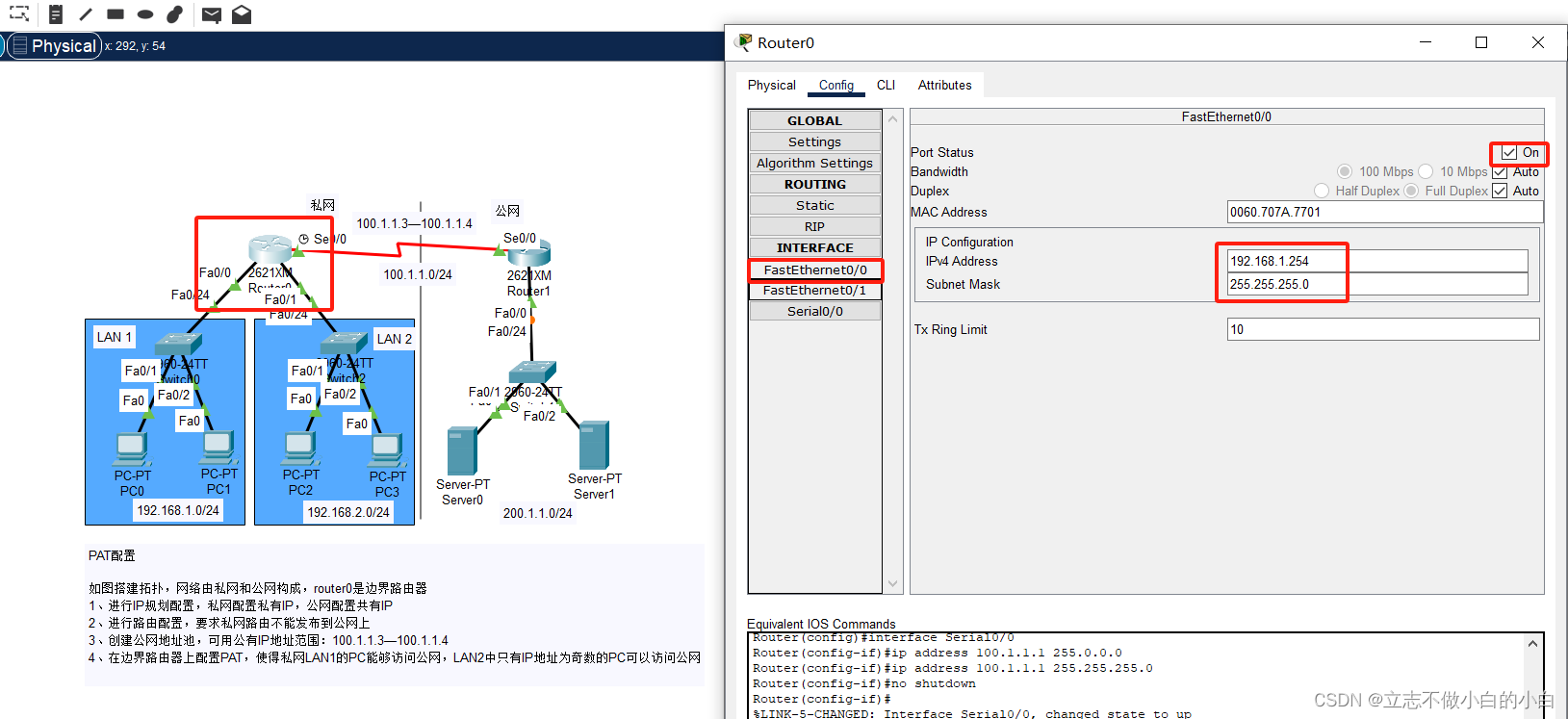

（1）路由器Router0上的配置

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.254 255.255.255.0
Router(config-if)#no shutdown（开启接口）
Router(config)#interface FastEthernet0/2
Router(config-if)#ip address 192.168.2.254 255.255.255.0
Router(config-if)#no shutdown（开启接口）
Router(config)#interface Serial0/0
Router(config-if)#ip address 100.1.1.1 255.255.255.0
Router(config-if)#no shutdown

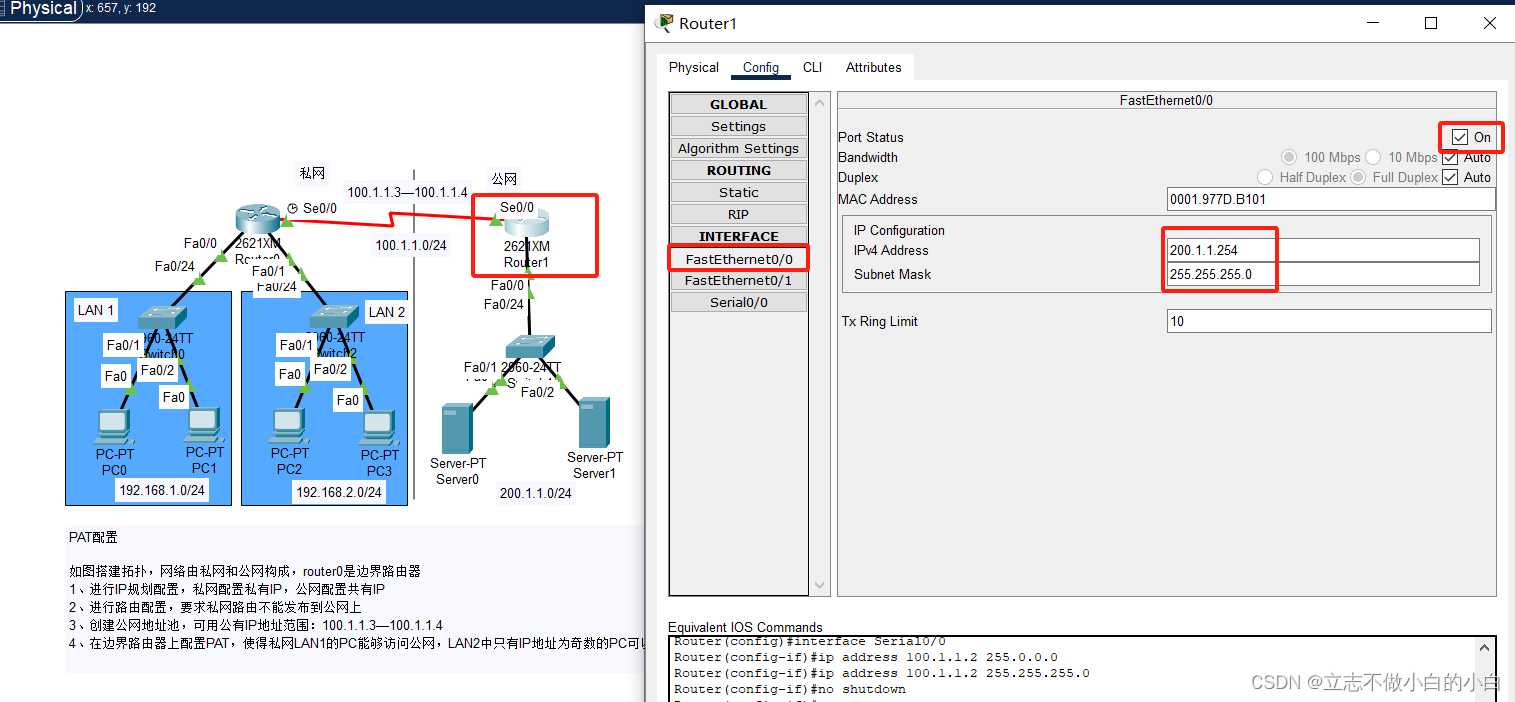

（2）路由器Router1上的配置

Router>enable
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 200.1.1.254 255.255.255.0
Router(config-if)#no shutdown（开启接口）
Router(config)#interface Serial0/0
Router(config-if)#ip address 100.1.1.2 255.255.255.0
Router(config-if)#no shutdown

三、进行路由后续配置，要求私网路由不能发布到公网上

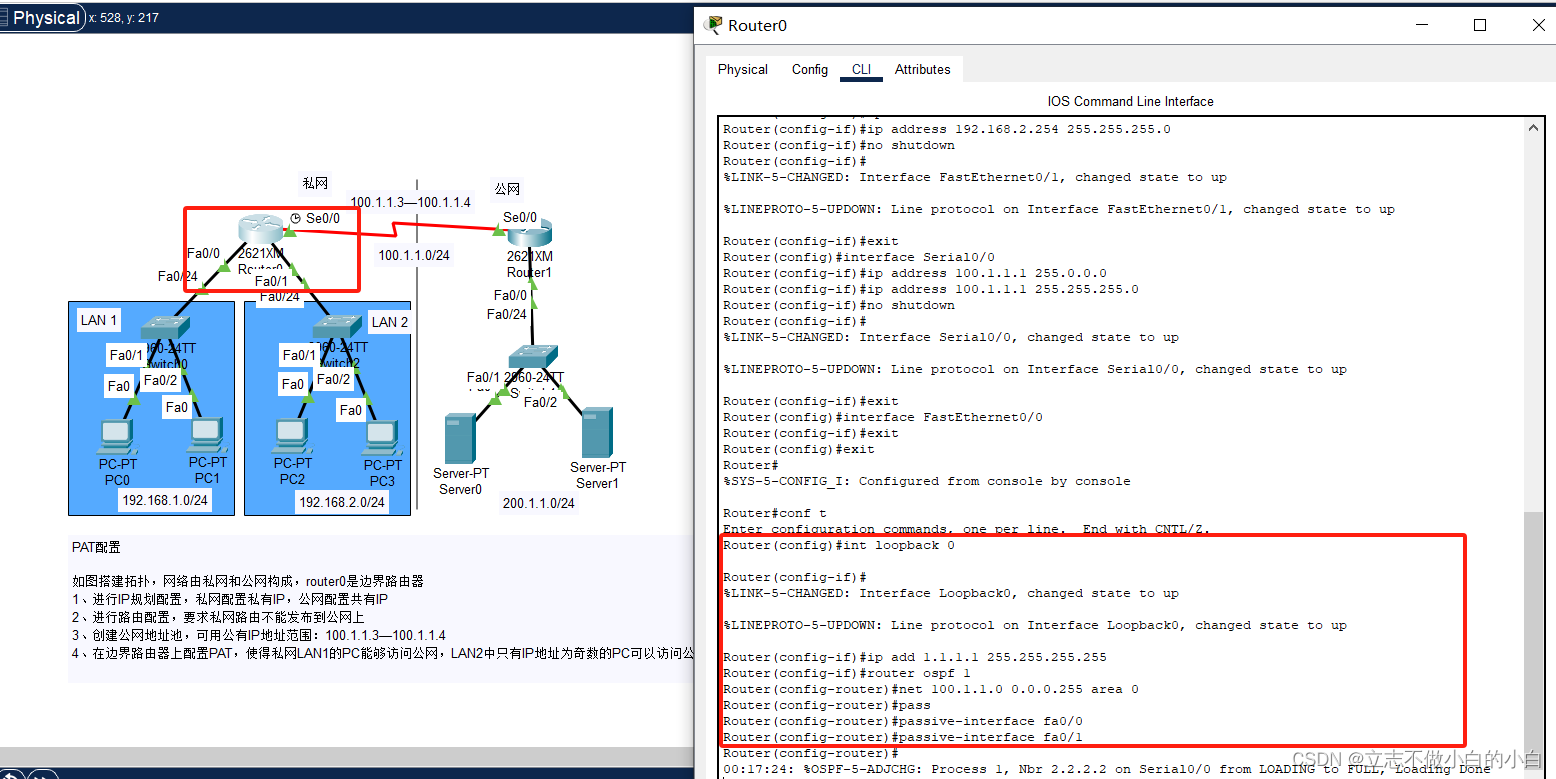

（1）路由器Router0上的配置

Router>en
Router#conf t
Router(config)#int loopback 0（环回接口，可以不配置）
Router(config-if)#ip add 1.1.1.1 255.255.255.255
Router(config-if)#router ospf 1
Router(config-router)#network 100.1.1.0 0.0.0.255 area 0（因为题目要求公网不能访问私网，所以这里不能宣告私网的PC网段）
Router(config-router)#passive-interface fa0/0（被动接口，可以不配置）
Router(config-router)#passive-interface fa0/1（被动接口，可以不配置）

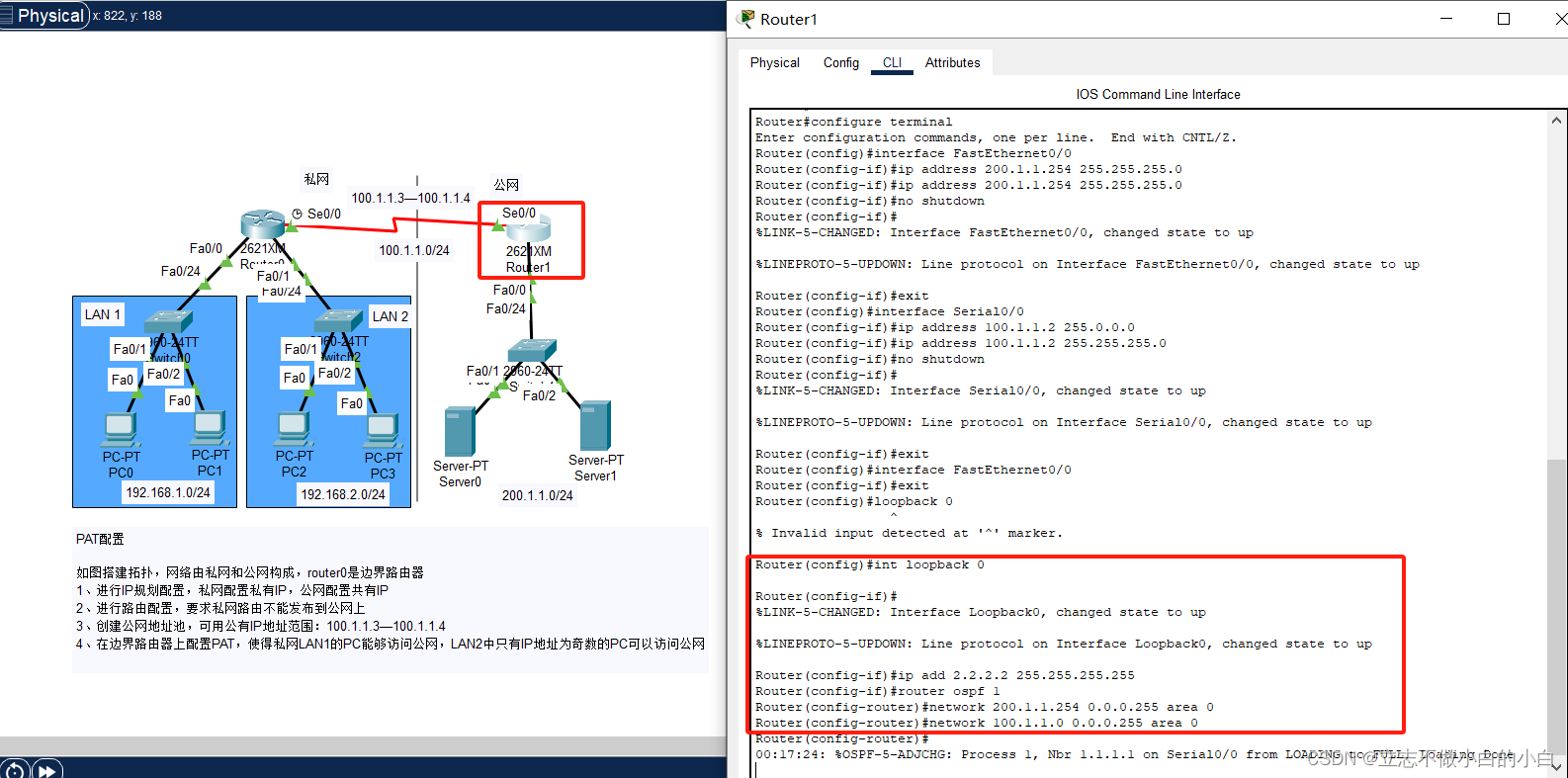

（2）路由器Router1上的配置

Router(config)#int loopback 0（环回接口，可以不配置）
Router(config-if)#ip add 2.2.2.2 255.255.255.255
Router(config-if)#router ospf 1
Router(config-router)#network 200.1.1.0 0.0.0.255 area 0
Router(config-router)#network 100.1.1.0 0.0.0.255 area 0
Router(config-router)#passive-interface fa0/0（被动接口，可以不配置）

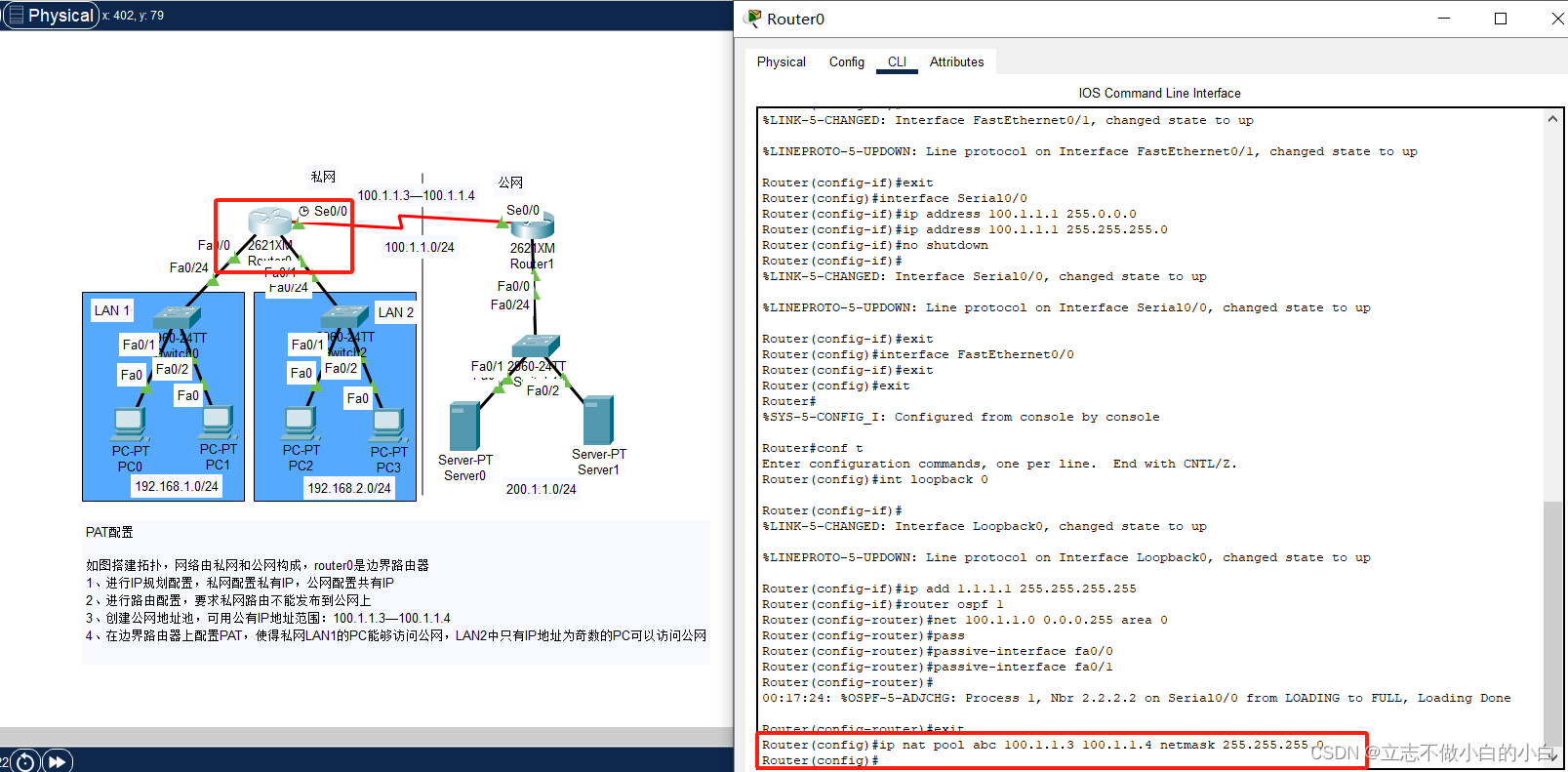

四、创建公网地址池，可用公有IP地址范围：100.1.1.3—100.1.1.4

Router(config)#ip nat pool abc 100.1.1.3 100.1.1.4 netmask 255.255.255.0
（创建一个NAT地址池，命名为"abc"，其中包含从100.1.1.3到100.1.1.5的IP地址范围，子网掩码255.255.255.0）

五、在边界路由器上配置PAT，使得私网LAN1的PC能够访问公网，LAN2中只有IP地址为奇数的PC可以访问公网

（1）配置PAT的步骤：

1、在内部本地地址和外部本地地址之间创建映射：
ip nat pool name start-ip end-ip netmask
2、创建标准ACL，以允许转换这些地址：
access-list access-list-number permit source
3、绑定ACL与地址池：
ip nat inside source list access-list-number pool name overload
4、定义分别属于内部网络和外部网络的接口：
01. ip nat inside
02. ip nat outside
5、分析动态 NAT、验证动态 NAT：
01. show ip nat translations
02. show ip nat translations verbose
03. show ip nat statistics
04. clear ip nat translations *

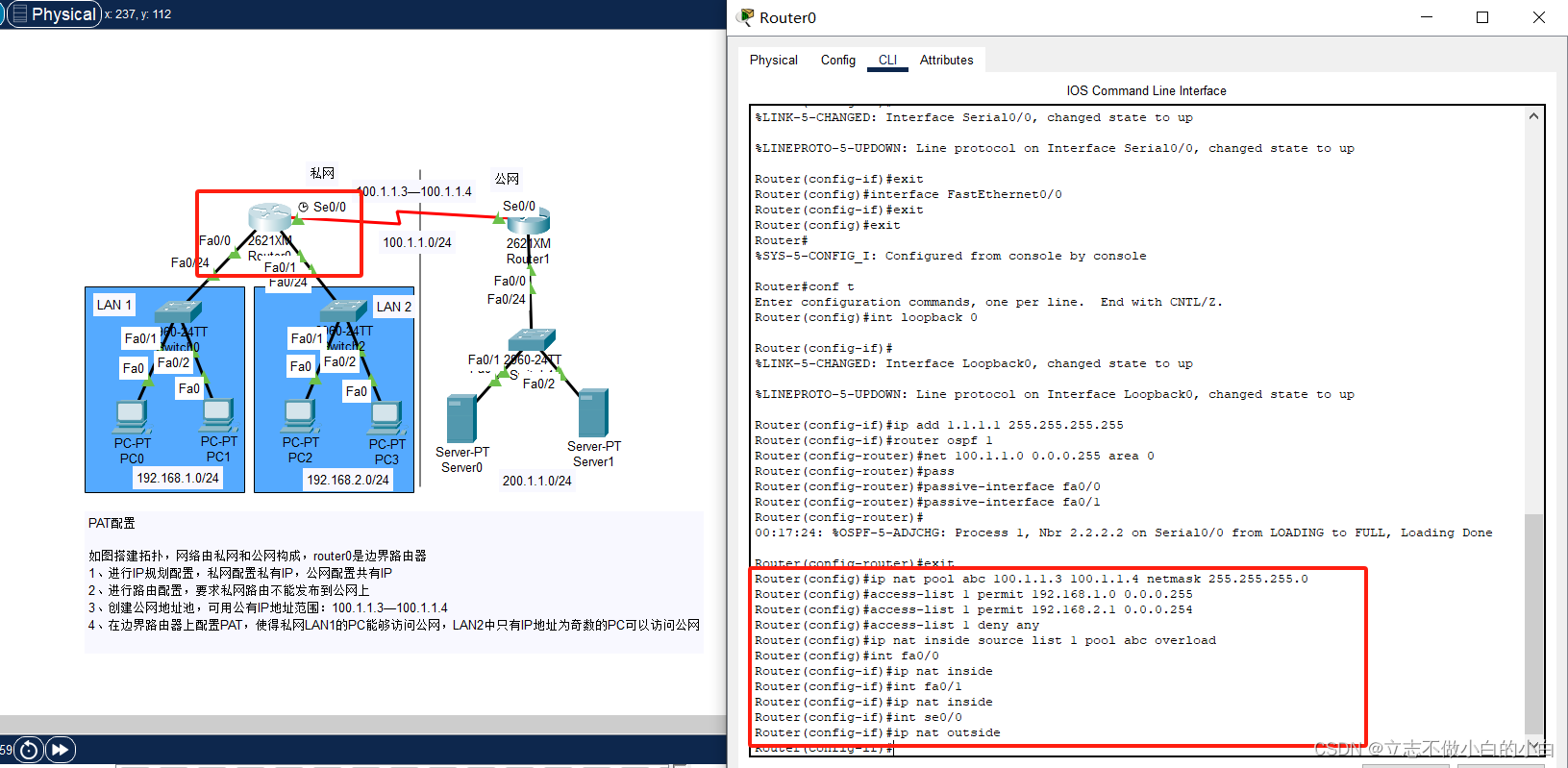

（2）按题目要求在边界路由器上配置PAT，使得私网LAN1的PC能够访问公网，LAN2中只有IP地址为奇数的PC可以访问公网

Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255
（创建一个访问控制列表（ACL）1，允许192.168.1.0/24网段的流量通过）
Router(config)#access-list 1 permit 192.168.2.1 0.0.0.254
（在ACL 1中添加一条规则，允许奇数位的PC流量通过，如果题目只允许偶数通过的情况只需将1改为任意偶数）
Router(config)#access-list 1 deny any
（在ACL 1中添加一条规则，拒绝所有其他流量通过）
Router(config)#ip nat inside source list 1 pool abc overload
（绑定ACL与地址池，将ACL 1中允许的流量使用地址池"abc"进行转换，并启用overload功能以支持PAT（端口地址转换）
Router(config)#int fa0/0
Router(config-if)#ip nat inside（NAT内部接口）
Router(config-if)#int fa0/1
Router(config-if)#ip nat inside
Router(config-if)#int se0/0
Router(config-if)#ip nat outside（NAT外部接口）

overload解析：表示将内部私有IP地址转换为公共IP地址以实现内部网络与外部网络的通信

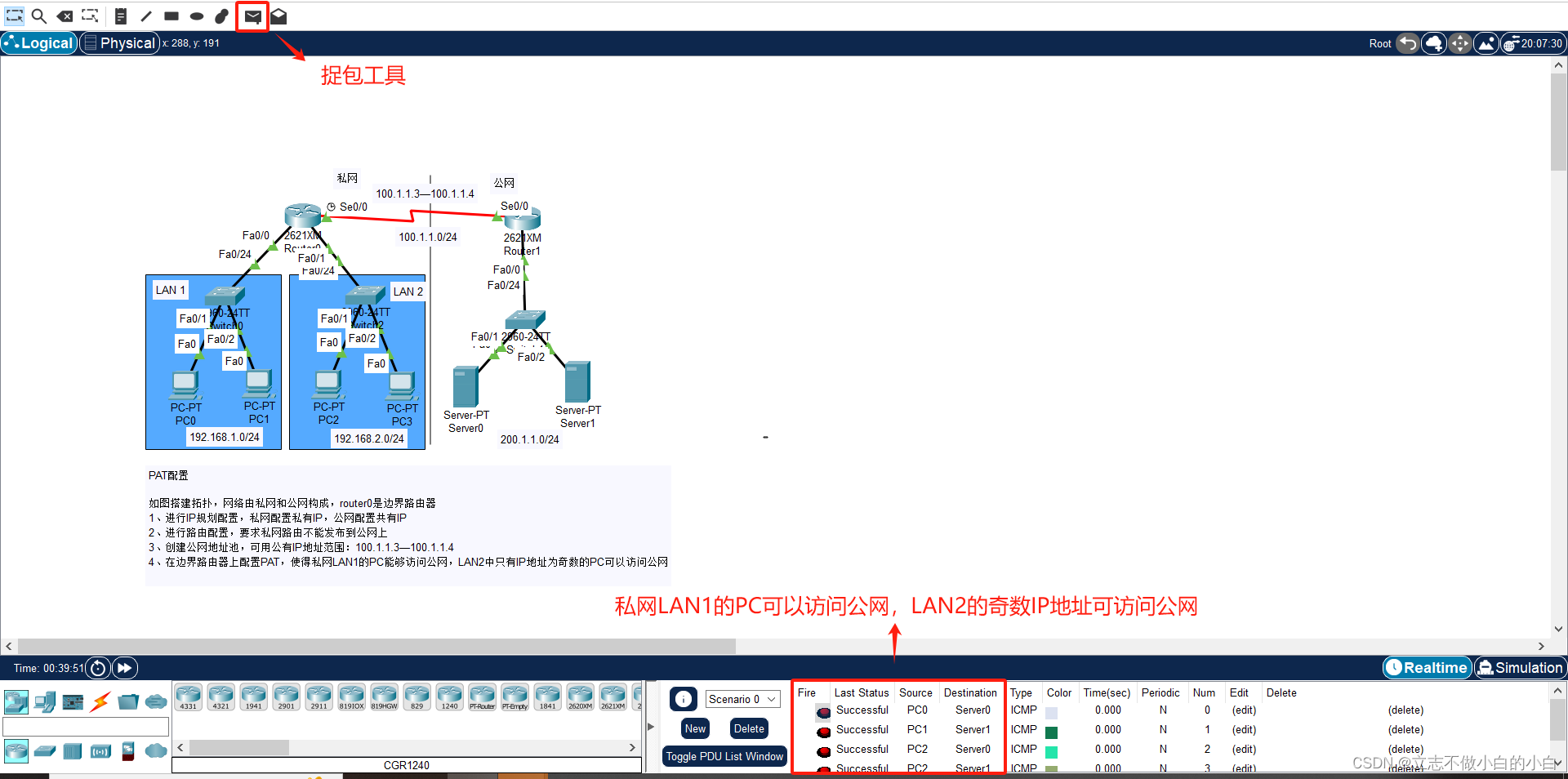

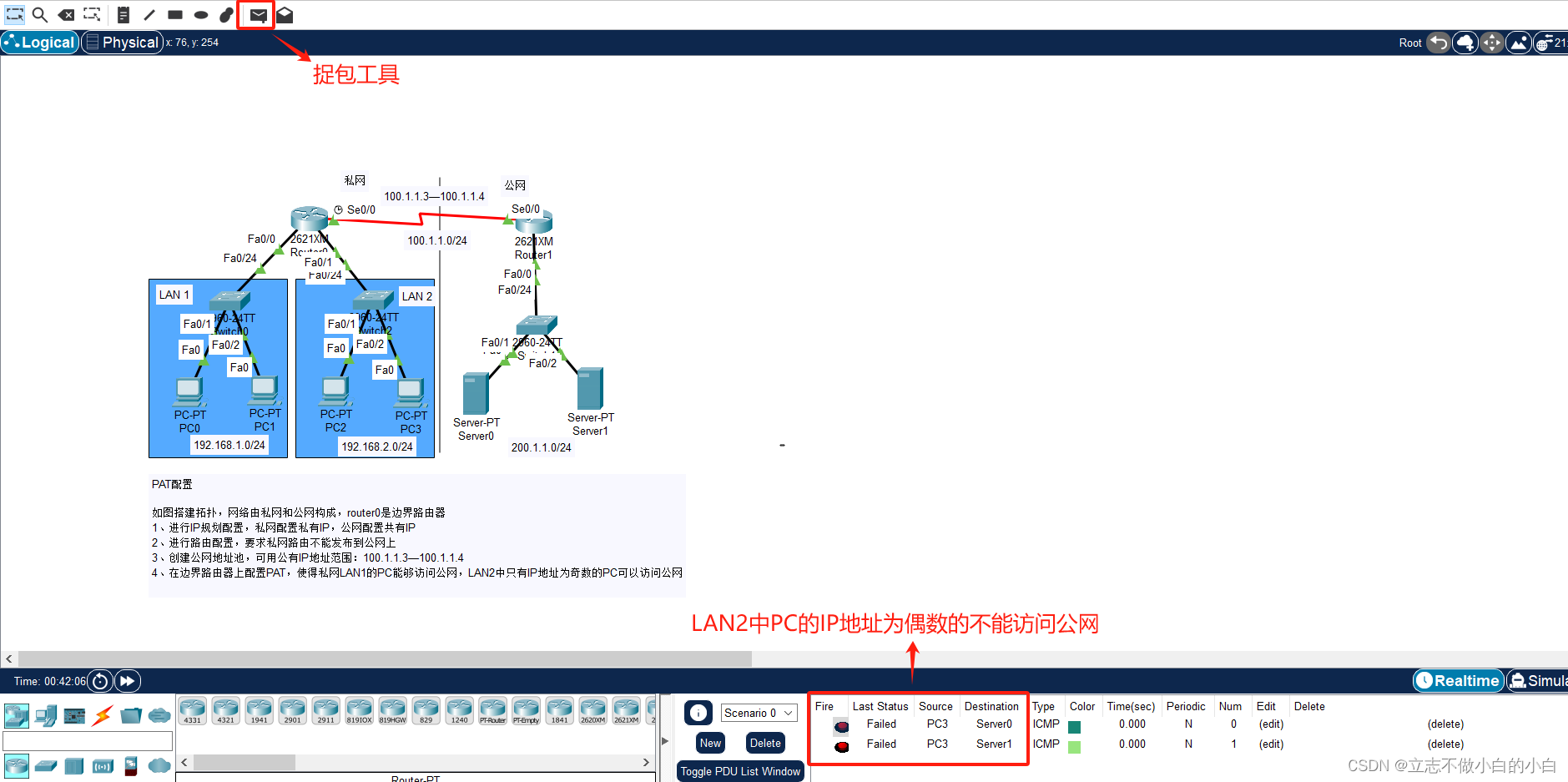

六、全部配置完成，开始测试结果（测试可以用捉包的方式测试，也可以在路由器内sh ip route查看配置情况，使用sh running-config可以查看配置的命令）
