STM32实现交通灯(原理图+运行代码)

课程设计用STM32写的小项目,十分有趣,需要的小伙伴请点赞拿走

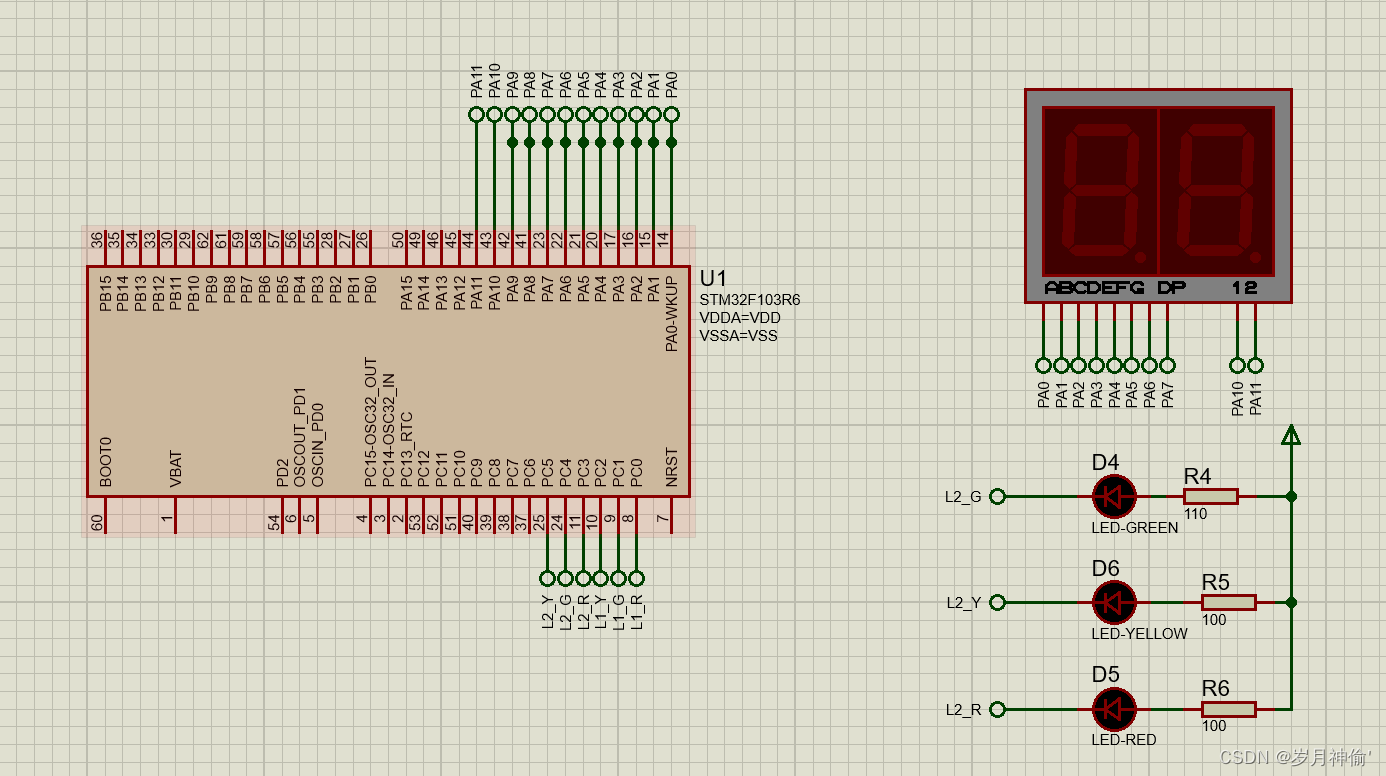

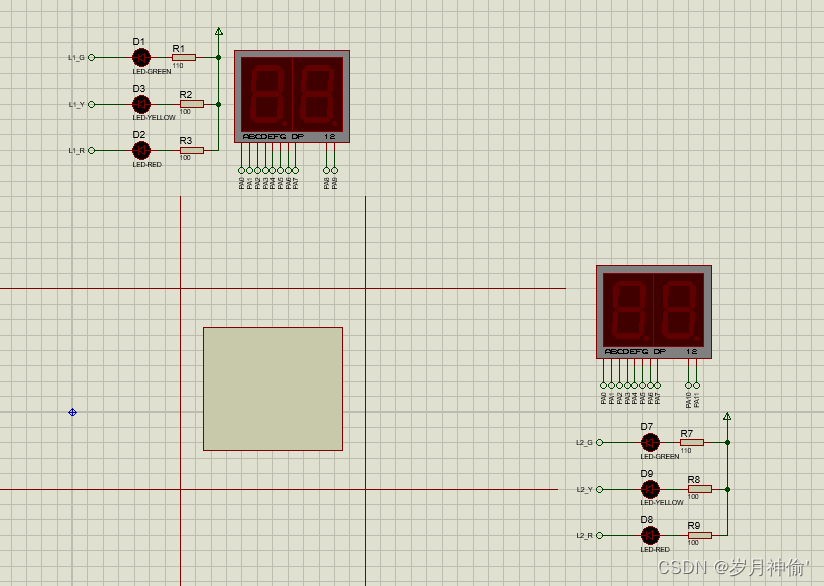

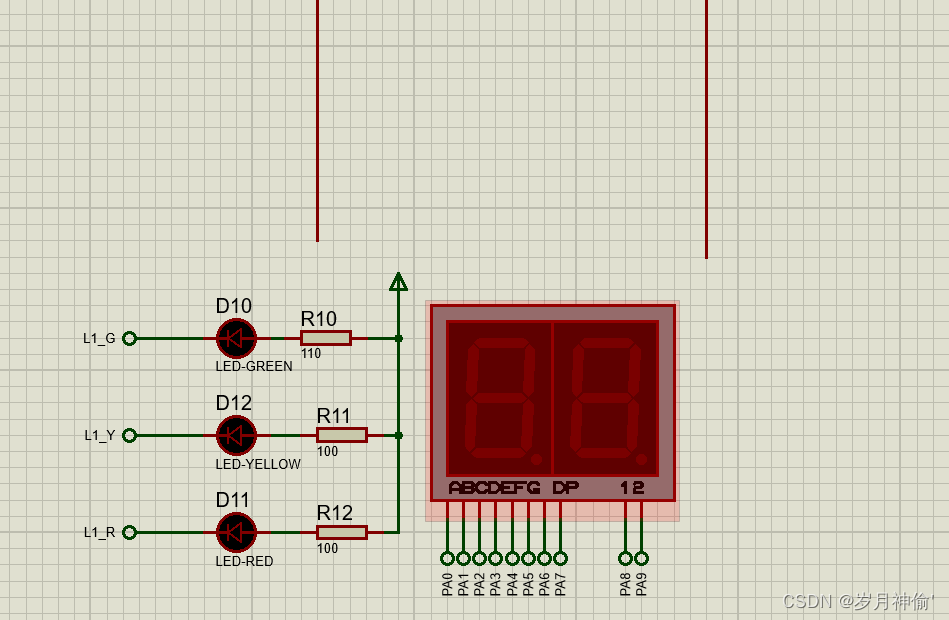

原理图

程序代码:

#include "stm32f10x.h"

void GPIO_Config(void);


void delay(u32 d){
	u32 i=0;
	u32 n=0;
  for(i=0;i<d;i++)
     for(n=0;n<800;n++);

}


u8 key_scan(){
  if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_9)==0){
	  return 1;
  }
  if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_10)==0){
	  return 2;
  }
  if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_11)==0){
	  return 3;
  }
  if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_12)==0){
	  return 4;
  }
  if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_8)==0){
	  return 5;
  }
  return 0;
}





void nixietube_show_all(){

	 GPIO_ResetBits(GPIOA, GPIO_Pin_9);
	 GPIO_ResetBits(GPIOA, GPIO_Pin_8);

	 GPIO_SetBits(GPIOA, GPIO_Pin_0);
	 GPIO_SetBits(GPIOA, GPIO_Pin_1);
	 GPIO_SetBits(GPIOA, GPIO_Pin_2);
	 GPIO_SetBits(GPIOA, GPIO_Pin_3);
	 GPIO_SetBits(GPIOA, GPIO_Pin_4);
	 GPIO_SetBits(GPIOA, GPIO_Pin_5);
	 GPIO_SetBits(GPIOA, GPIO_Pin_6);
	 GPIO_SetBits(GPIOA, GPIO_Pin_7);
}

u8 xtube[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

void tube_show_one(u8 ti){


	 //a
     if((ti&0x01)==0x01) GPIO_SetBits(GPIOA, GPIO_Pin_0);
	 else GPIO_ResetBits(GPIOA, GPIO_Pin_0);
	 //b
     if((ti&0x02)==0x02) GPIO_SetBits(GPIOA, GPIO_Pin_1);
	 else GPIO_ResetBits(GPIOA, GPIO_Pin_1);
	 //c
     if((ti&0x04)==0x04) GPIO_SetBits(GPIOA, GPIO_Pin_2);
	 else GPIO_ResetBits(GPIOA, GPIO_Pin_2);
	 //d
	 if((ti&0x08)==0x08) GPIO_SetBits(GPIOA, GPIO_Pin_3);
	 else GPIO_ResetBits(GPIOA, GPIO_Pin_3);
	 //e
     if((ti&0x10)==0x10) GPIO_SetBits(GPIOA, GPIO_Pin_4);
	 else GPIO_ResetBits(GPIOA, GPIO_Pin_4);
	 //f
     if((ti&0x20)==0x20) GPIO_SetBits(GPIOA, GPIO_Pin_5);
	 else GPIO_ResetBits(GPIOA, GPIO_Pin_5);
	  //g
     if((ti&0x40)==0x40) GPIO_SetBits(GPIOA, GPIO_Pin_6);
	 else GPIO_ResetBits(GPIOA, GPIO_Pin_6);
	 //dp
     if((ti&0x80)==0x80) GPIO_SetBits(GPIOA, GPIO_Pin_7);
	 else GPIO_ResetBits(GPIOA, GPIO_Pin_7);

}



void nixietube_show(u8 num1,u8 num2){


   u8 s1=num1/10;//
	 u8 g1=num1%10;//
   u8 s2=num2/10;//
	 u8 g2=num2%10;//

	 GPIO_SetBits(GPIOA, GPIO_Pin_9);
	 GPIO_SetBits(GPIOA, GPIO_Pin_8);
	 GPIO_SetBits(GPIOA, GPIO_Pin_10);
	 GPIO_SetBits(GPIOA, GPIO_Pin_11);

     tube_show_one(xtube[s1]);

	 GPIO_ResetBits(GPIOA, GPIO_Pin_8);
	 GPIO_SetBits(GPIOA, GPIO_Pin_9);
	 GPIO_SetBits(GPIOA, GPIO_Pin_10);
	 GPIO_SetBits(GPIOA, GPIO_Pin_11);

	 delay(10);

	 GPIO_SetBits(GPIOA, GPIO_Pin_9);
	 GPIO_SetBits(GPIOA, GPIO_Pin_8);
	 GPIO_SetBits(GPIOA, GPIO_Pin_10);
	 GPIO_SetBits(GPIOA, GPIO_Pin_11);

	 tube_show_one(xtube[g1]);

	 GPIO_ResetBits(GPIOA, GPIO_Pin_9);
	 GPIO_SetBits(GPIOA, GPIO_Pin_8);
	 GPIO_SetBits(GPIOA, GPIO_Pin_10);
	 GPIO_SetBits(GPIOA, GPIO_Pin_11);

	 delay(10);



	 GPIO_SetBits(GPIOA, GPIO_Pin_9);
	 GPIO_SetBits(GPIOA, GPIO_Pin_8);
	 GPIO_SetBits(GPIOA, GPIO_Pin_10);
	 GPIO_SetBits(GPIOA, GPIO_Pin_11);

	 tube_show_one(xtube[s2]);

	 GPIO_SetBits(GPIOA, GPIO_Pin_9);
	 GPIO_SetBits(GPIOA, GPIO_Pin_8);
	 GPIO_ResetBits(GPIOA, GPIO_Pin_10);
	 GPIO_SetBits(GPIOA, GPIO_Pin_11);

	 delay(10);

	 GPIO_SetBits(GPIOA, GPIO_Pin_9);
	 GPIO_SetBits(GPIOA, GPIO_Pin_8);
	 GPIO_SetBits(GPIOA, GPIO_Pin_10);
	 GPIO_SetBits(GPIOA, GPIO_Pin_11);

	 tube_show_one(xtube[g2]);

	 GPIO_SetBits(GPIOA, GPIO_Pin_9);
	 GPIO_SetBits(GPIOA, GPIO_Pin_8);
	 GPIO_SetBits(GPIOA, GPIO_Pin_10);
	 GPIO_ResetBits(GPIOA, GPIO_Pin_11);

	 delay(10);

}





void my_led1_c(u8 c){

	u8 s[3]={1,1,1};

	s[c-1]=0;

	GPIO_WriteBit(GPIOC, GPIO_Pin_0,s[0]);
	GPIO_WriteBit(GPIOC, GPIO_Pin_1,s[1]);
	GPIO_WriteBit(GPIOC, GPIO_Pin_2,s[2]);


}


void my_led2_c(u8 c){

	u8 s[3]={1,1,1};

	s[c-1]=0;

	GPIO_WriteBit(GPIOC, GPIO_Pin_3,s[0]);
	GPIO_WriteBit(GPIOC, GPIO_Pin_4,s[1]);
	GPIO_WriteBit(GPIOC, GPIO_Pin_5,s[2]);


}


u8 people_num=0;
u32 delay_num=0;

u8 v1=0;//
u8 v2=0;//
u8 all_time=0;

u8 keyv=0;
u8 keyv_last=0;
int main(void)
{

	u8 flag=0;
	GPIO_Config();
	GPIO_WriteBit(GPIOC, GPIO_Pin_0,1);
	while(1)
	{
			if(delay_num<60) {delay_num++; }
			else{
				delay_num=0;
			  if(all_time<40-1) all_time++;
			  else all_time=0;

				if(v1>0) v1--;
				if(v2>0) v2--;
			}



			if(all_time==0){
			    v1=22;
				  v2=25;
				  my_led1_c(1);
				  my_led2_c(2);
			}
			else if(all_time==22){
          v1=3;
				  my_led1_c(3);
				  my_led2_c(2);
			}
			else if(all_time==25){
          v1=15;
				  v2=12;
				  my_led1_c(2);
				  my_led2_c(1);
			}
			else if(all_time==37){
				  v2=3;
				  my_led1_c(2);
				  my_led2_c(3);
			}






		 nixietube_show(v1,v2);


//

//
//			if(all_time<40) all_time++;
//			else all_time=0;

   }
}
void GPIO_Config( )
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);


	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_Init(GPIOA,&GPIO_InitStructure);
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_Init(GPIOA,&GPIO_InitStructure);



	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_Init(GPIOC,&GPIO_InitStructure);


}
