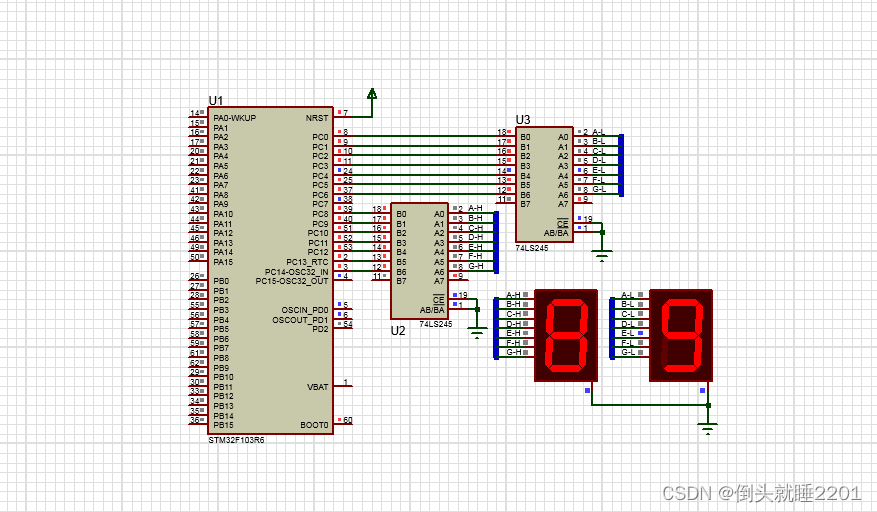

采用数码管静态显示电路，实现数码管从99到0的倒计数。

倒头就睡2201

于 2024-06-30 15:23:54 发布

阅读量307

点赞数 7

文章标签：嵌入式硬件

本文链接：https://blog.csdn.net/2201_75716499/article/details/140081515

版权

main.c

#include "stm32f10x.h"
#include "smg.h"

uint8_t table[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

void delays(int t){
   int i,j;
   for(i=0;i<t;i++)
   {
       for( j = 0 ; j < t ; j++);
   }
}

int main(){
   uint16_t temp =0;
   SMG_Init();
   int a=0;
   while(1){
       for(a=99;a>=0;a--)
       {
           temp =(table[a/10]<<8) | table[a%10];
           GPIO_Write(GPIOC,temp);
           delays(500);
       }
   }
}

smg.c

#include "stm32f10x.h"
#include "smg.h"

void SMG_Init(){
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOC, &GPIO_InitStructure);
}

smg.h

#ifndef __SMG_H
#define __SMG_H

void SMG_Init(void);

#endif
