MGRE环境下的ospf实验

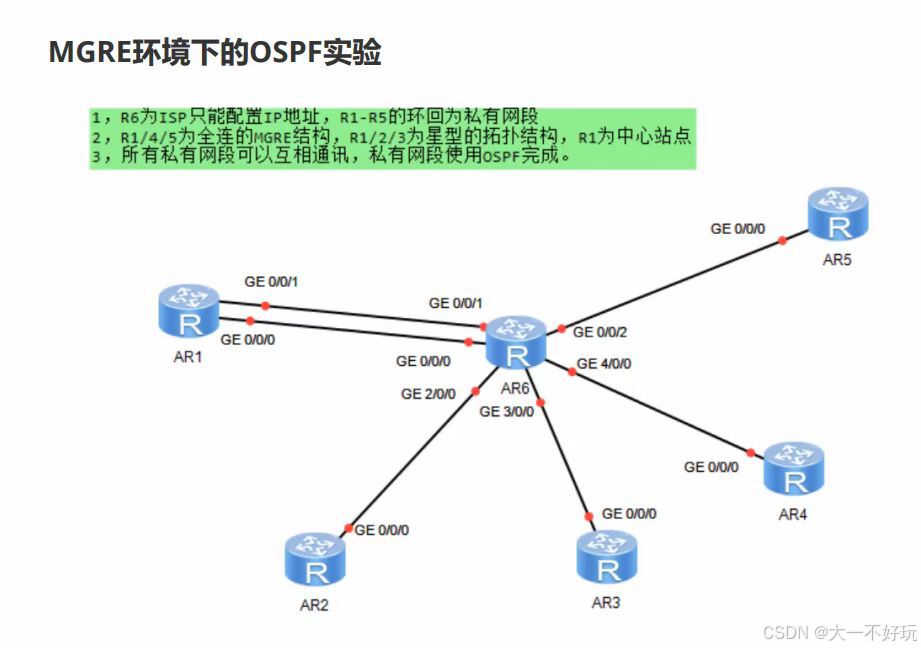

实验的图如下：

要求：

1，r6为isp只能配置IP地址，r1-r5的环回地址为私有网段。

2，r1/4/5为全连的mgre结构，r1/2/3为星型拓扑结构，r1为中心的站点。

3，所有的私有网段可以互相通讯，私有网段使用ospf完成。

思路分析：

配置接口和IP地址的基本配置，配置r1-r5的缺省路由到r6

r1/r4/r5使用gre包装，创建tunnel隧道，并且开启中心的路由协议，设置为中心让其他路由来找它注册，r1，r2，r3为星型拓扑结构也是创建隧道，但是中心为r1，其他的路由器是找r1来注册。私有的网断按照要求是使用ospf来完成获取路由的操作。

配置IP和划分网段：

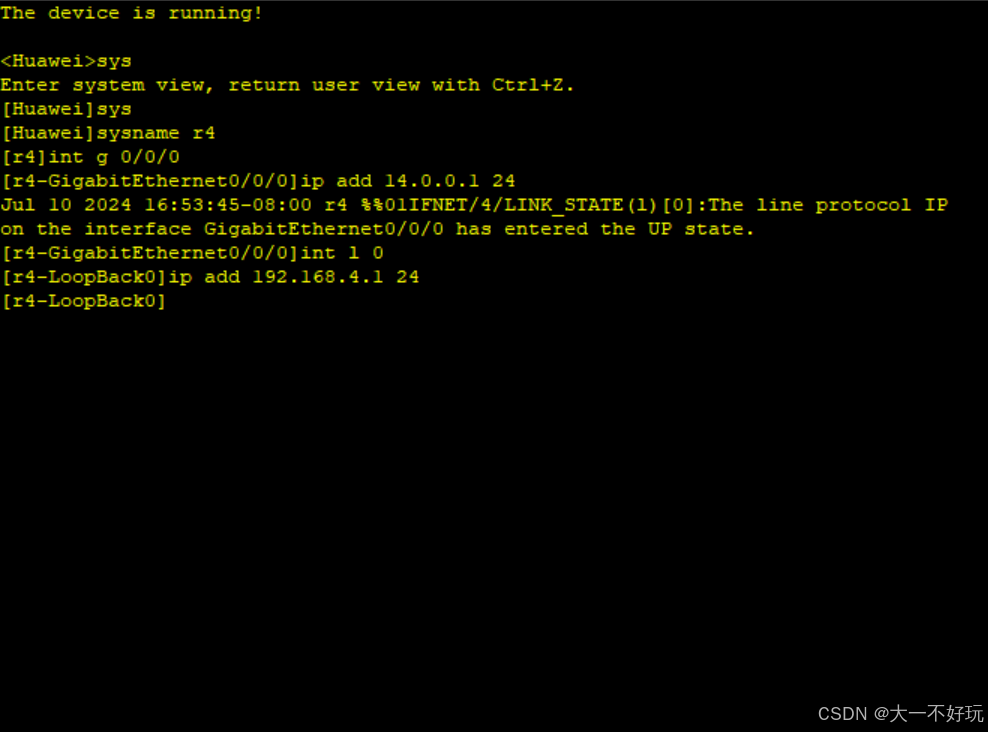

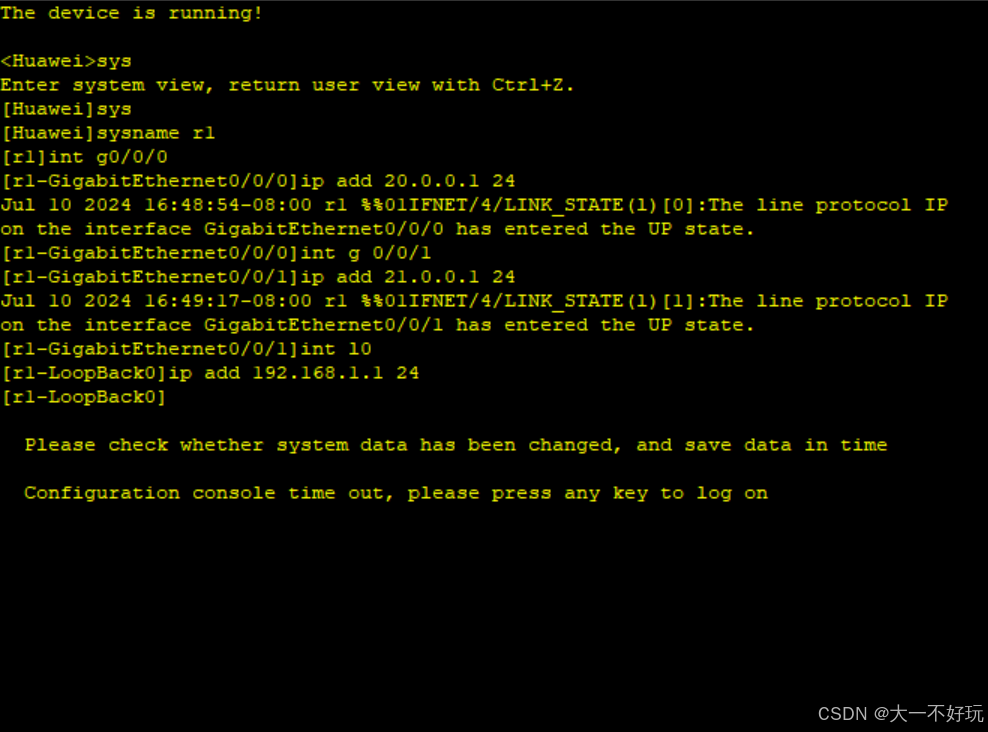

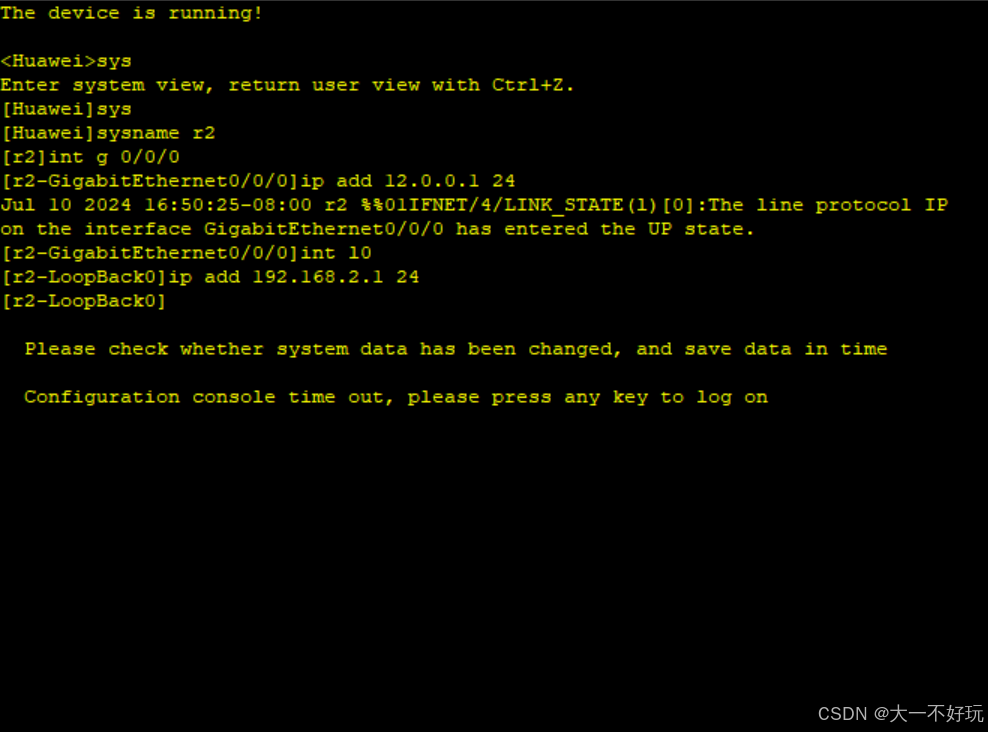

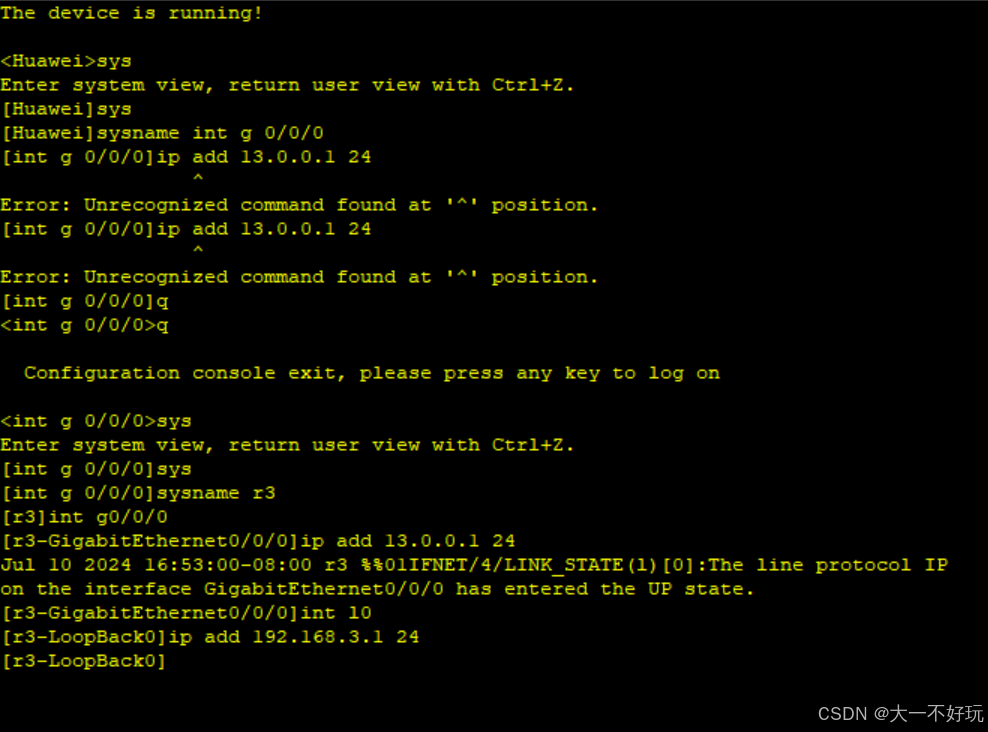

配置IP地址和回环地址：

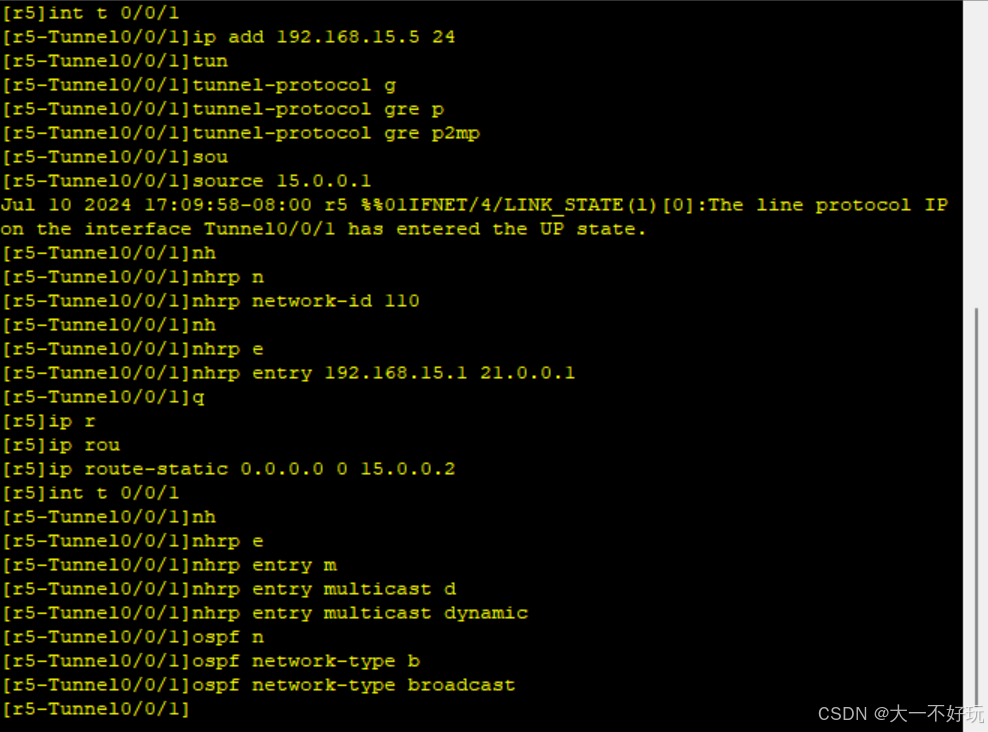

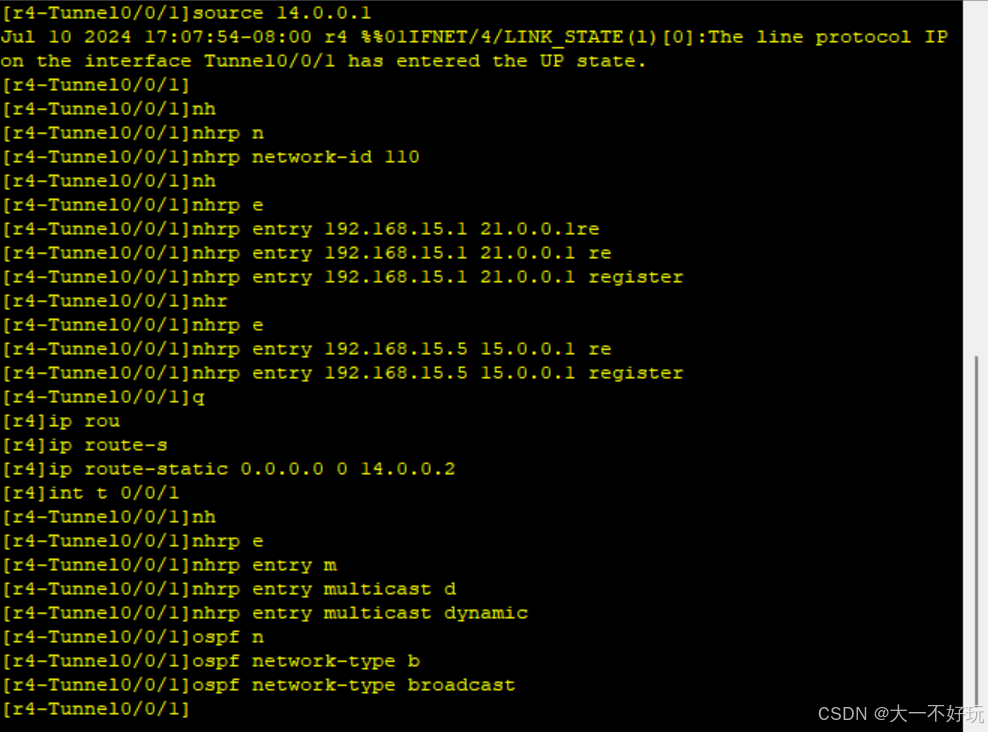

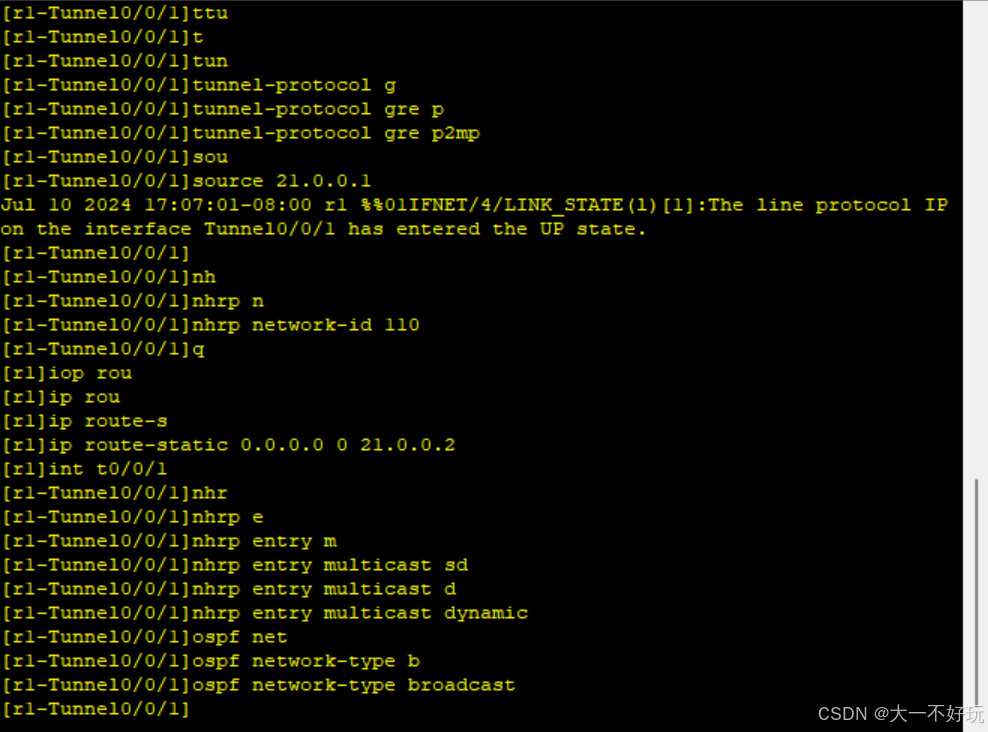

然后以r1为中心，其他为分支进行配置，在配置后添加缺省路由，确保全网通，在配置是隧道接口类型为p2mp,=然后开启伪广播nhrp entry multicast dynamic这个命令，这是有中心r1开启的。后面的r1，r4,r5的；配置是一样的配置但是在后面除了r1要开启伪广播r4，r5也要开启伪广播和更改接口类型。

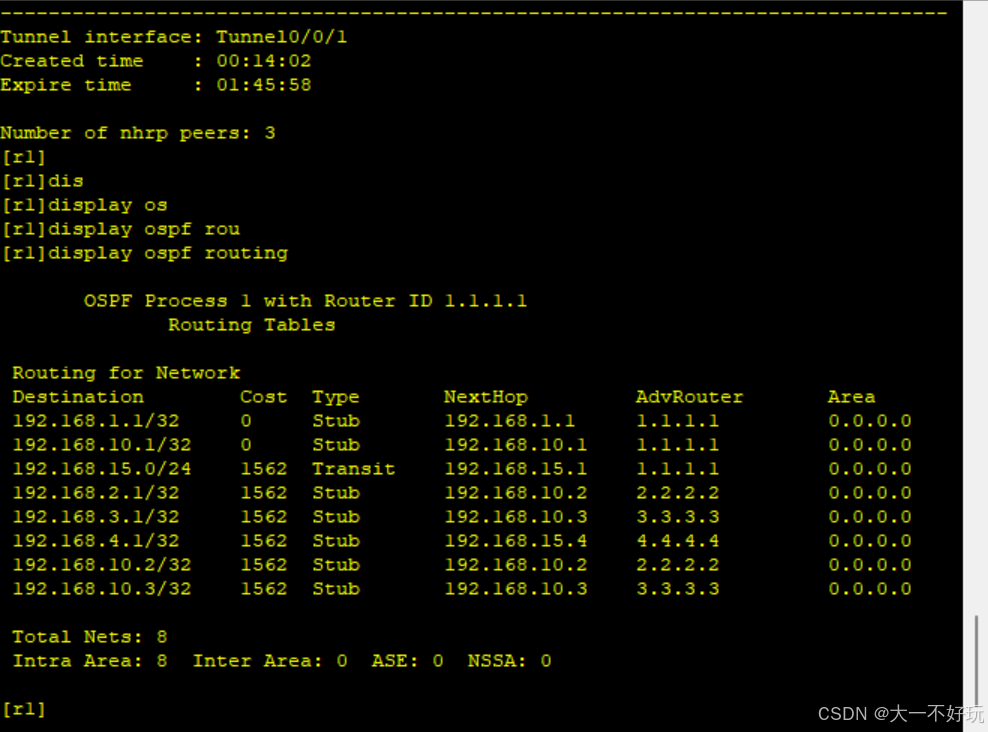

ospf运行宣告私网网段和隧道网段，手动添加routerid设置同一区域0.然后查看我ospf路由表：

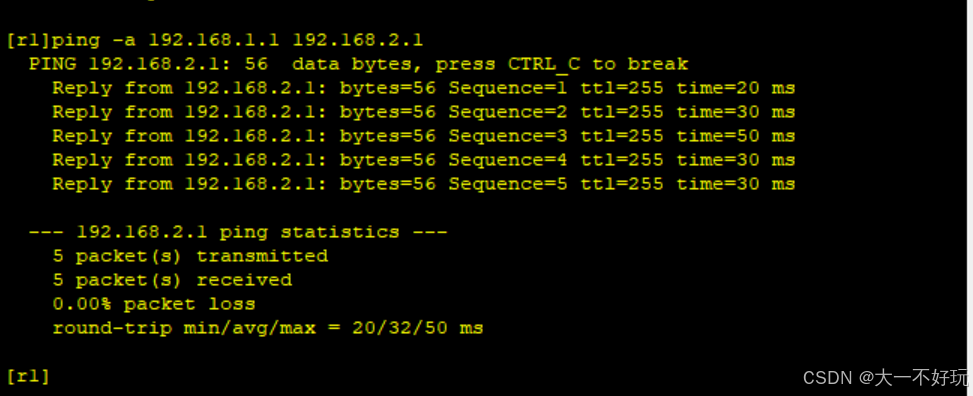

然后使用ping -a来测试1982.168.1.1 到192.168.2.1可通性：
